夾治具與工件夾持：六個自由度、3-2-1 定位與虎鉗實務
工件夾不好，再貴的機台與刀具都救不回來。夾持要解決的其實是一個很明確的問題：把工件的六個自由度全部限制住。這篇從六個自由度與 3-2-1 定位原則講起，帶到虎鉗實務與磁盤、真空吸盤的適用差別。
一、定位在解決什麼問題：六個自由度
一個沒有被限制的工件，在空間中有六個自由度——沿 X、Y、Z 三個方向的移動，加上繞這三軸的旋轉。
定位要做的事，就是把這六個自由度全部限制住。少限制一個，加工時工件就有一個方向可以跑掉；重複限制同一個，則會產生過定位，反而讓工件裝不平或被夾變形。

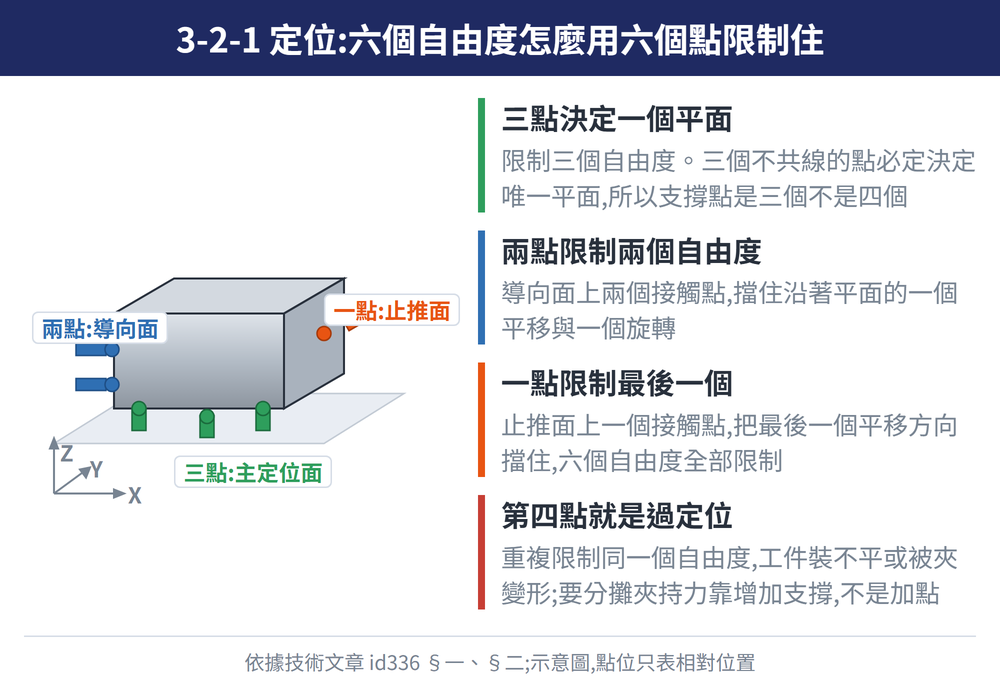

二、3-2-1 定位原則
要用最少的接觸點限制六個自由度，標準做法是 3-2-1：
| 支撐點 | 限制什麼 |
|---|---|
| 三點（主定位面） | 決定一個平面，限制三個自由度 |
| 兩點（導向面） | 限制兩個自由度 |
| 一點（止推面） | 限制最後一個自由度 |
三點決定平面，是因為三個不共線的點必定決定唯一一個平面——這也是為什麼支撐點是三個而不是四個。
三、夾持力要多大
判準只有一句：夾持力至少要能吸收切削力。夾不住，工件在切削中位移，輕則尺寸跑掉、重則飛件。
但也不是越大越好。夾持力過大會讓薄件或剛性不足的工件被夾變形——鬆開之後回彈，量出來的尺寸和加工時完全不同。這類工件要靠增加支撐點來分攤，而不是靠加大夾持力。
四、虎鉗實務
虎鉗是加工現場最常用的夾持方式，幾個數字來自技能檢定的官方規範：
| 項目 | 實務要求 |
|---|---|
| 工件露出鉗口高度 | 約 6～12 mm |
| 平行塊 | 成對使用，墊在工件下方定出高度 |
| 單邊夾持 | 另一邊需加墊塊，避免鉗口偏斜 |
露出太少，刀具會切到虎鉗；露出太多，工件懸空段變長、剛性下降，容易產生震動。上表數值引自勞動部技能檢定相關規範（乙級 18201、丙級 18500）。
五、磁盤與真空吸盤
虎鉗夾不住的工件——薄板、異形件、大面積平板——就要換方式。分野很單純：看材料導不導磁。
| 方式 | 適用材料 | 原理 |
|---|---|---|
| 磁盤 | 導磁材料（碳鋼、鑄鐵等） | 磁力吸附 |
| 真空吸盤 | 非導磁材料（鋁、銅、塑膠等） | 負壓吸附 |
真空吸盤特別適合異形薄件——因為它是整面吸附，不像虎鉗只夾兩側，工件受力分散、比較不會被夾變形。搭配原點定位系統可以縮短換件時間。
吸附力與真空度的實際規格差異很大，請以所用設備的原廠數據為準。工件夾持會直接影響加工精度，工序怎麼排見孔的精度怎麼提升。
六、常見問題 FAQ
Ｑ：為什麼定位支撐點是三個不是四個？
三個不共線的點必定決定唯一一個平面。第四點會造成過定位，反而讓工件裝不平或被夾變形。
Ｑ：夾持力是不是越大越好？
不是。至少要能吸收切削力，但過大會使薄件變形，鬆開後回彈導致尺寸不符。應以增加支撐點分攤。
Ｑ：工件露出虎鉗鉗口多少才對？
技能檢定規範約為 6～12 mm。露出太少刀具會切到虎鉗，太多則懸空段變長、剛性下降易震動。
Ｑ：鋁件可以用磁盤夾嗎？
不行，鋁不導磁。非導磁材料要改用真空吸盤，靠負壓整面吸附，也比較不會把薄件夾變形。
