零點定位系統：快速換裝怎麼做、第四軸與五面加工
換一次夾具就要重新對心、重設一次座標,這段時間都算在機台停機上。零點定位系統把對心這步交給機構本身,夾具板放上底板就定位夾緊,換裝後座標自動回到原設定位置。這篇拆成傳統定位的限制、快速換裝、第四軸應用、拉栓式五面加工四段,最後點明它與刀桿快換的差別。
一、傳統定位的限制:每換一次就重對一次心
夾具要能加工,機台得先知道它在哪裡。最簡單的作法是用定位鍵槽加 T 型螺絲把夾具鎖在工作台上,再用 3D-Taster 或尋邊器對心,把夾具的原點設進控制器的工件座標系。
這裡的 G54–G59 是 FANUC 系 CNC 控制器常見的工件座標系代碼,屬業界通用慣例,可設定多組不同的工件原點供程式呼叫。夾具本身怎麼設計,見夾治具是什麼。
問題在於每換一次夾具就要重做一次:需要有經驗的操作人員逐次對心、逐次設定座標。多樣少量、換線頻繁時,這段時間全落在停機上。
二、快速換裝怎麼做:把重複性交給機構
更快的辦法是採用可快速定位與夾緊的油壓夾具快速定位與夾持系統,也就是一般說的零點定位:油壓驅動夾持機構,夾具板放上底板即定位並夾緊。
關鍵在於:換夾具時不需重新對心設定座標——定位機構本身保證重複定位,換裝後座標自動回到原設定位置。傳統作法把重複性交給人,零點定位交給機構。

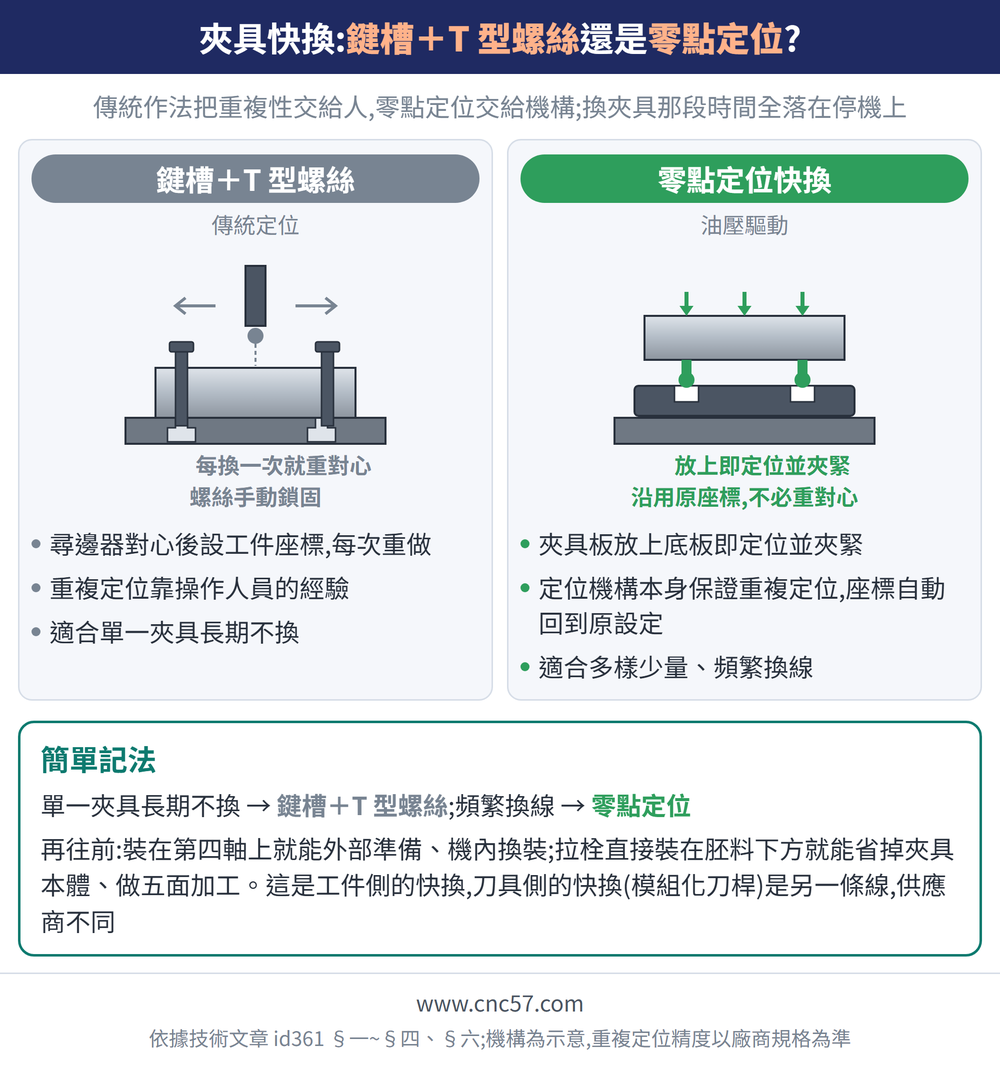

| 項目 | 鍵槽＋T 型螺絲 | 零點定位快換系統 |
|---|---|---|
| 夾緊方式 | 螺絲手動鎖固 | 油壓驅動 |
| 座標設定 | 每次以尋邊器對心後設 G54–G59 | 沿用原設定,不必重對心 |
| 重複定位靠誰 | 操作人員的經驗 | 定位機構本身 |
| 適用情境 | 單一夾具長期不換 | 多樣少量、頻繁換線 |
三、第四軸上的應用:外部準備、機內換裝
這套快速交換元件不只能鎖在工作台上,也能裝在立式綜合加工機的第四軸:旋轉台上裝好夾具快速交換元件,夾具板就能在旋轉台上更換。
好處是分工:工件的夾持與夾具板更換都在機台外完成,機台只做一個快速交換的動作。準備工時移到旁邊的工作站,機台專心切削——這就是外部準備、機內快速換裝的產線效果。
四、拉栓式直接夾持:五面加工怎麼來的
再進一步,連夾具本體都可以省掉:在工件胚料下方直接裝上拉栓,不透過額外的夾具本體,直接安裝在夾具底板上加工。
流程是:機器底板上先裝好快速夾具交換系統,胚料本身(而不是夾具)透過拉栓與底板結合、脫離。胚料四周與頂面都空出來,因此可以做到五面加工。
拉栓不隨工件消耗——加工完成後可以從成品上拆下,重複用於新的工件。這等於把快速交換的對象從夾具下放到胚料本身,適合重複規格胚料的產線化加工。
五、重複定位精度:數值請看廠商規格
零點定位最常被問的是重複定位精度多少微米。重複定位精度與定位機構形式依各廠系統而異,本文不列數值;選型時請向供應商索取該型號的實測精度。
實務上請向系統供應商索取型錄,確認重複定位精度、拉栓拉力、底板承載與機台介面,並以廠商規格為準。夾持力要多大則回到切削力反推,見虎鉗夾緊為什麼反而讓工件變形。
六、和刀桿快換的對照:工件側與刀具側
「快換」在加工現場有兩條線,容易混為一談。本文談的零點定位是工件側的快換,換的是夾具板或胚料;快換與模組化刀桿系統談的是刀具側的快換,換的是刀頭與刀桿模組。
| 對照項 | 工件側快換(零點定位) | 刀具側快換(模組化刀桿) |
|---|---|---|
| 換的是什麼 | 夾具板、工件胚料 | 刀頭、刀桿模組 |
| 要回復的基準 | 工件座標系原點 | 刀長與刀徑補正 |
| 省下的工時 | 對心與設座標 | 拆裝刀桿與對刀 |
| 供應商 | 夾治具廠 | 刀桿廠 |
兩者邏輯同一套:把換裝後的基準回復交給機構,而不是交給人,差別只在對象是工件還是刀具。詢價前先確認自己站在哪一側,才不會找錯供應商。
常見問題 FAQ
Ｑ：用了零點定位系統,換夾具後還要重新對心嗎?
不用。定位機構本身保證重複定位,換裝後座標自動回到原先設定的位置,不必再用尋邊器對心、重設 G54–G59。
Ｑ：零點定位的重複定位精度是多少?
依系統而異,請向系統供應商索取型錄,以廠商規格為準。
Ｑ：五面加工一定要另外做夾具本體嗎?
不一定。拉栓式直接夾持是在胚料下方直接裝拉栓,不經夾具本體就固定到底板上,四周與頂面空出來即可五面加工。拉栓可從成品上拆下重複使用。
Ｑ：這和刀桿的快換系統是同一件事嗎?
不是。零點定位是工件側快換,換的是夾具板或胚料,回復的是工件座標系原點;模組化刀桿是刀具側快換,換的是刀頭與刀桿模組,回復的是刀長與刀徑補正。
