量塊（Gauge Block）是精密量測中最基礎且關鍵的標準工具，用於校正量具與建立長度基準。其精度依賴研合品質、表面潔淨度與溫度穩定性。本指南完整說明量塊的研合方法、毛刺處理、干涉條紋判讀與校正證書中尺寸誤差與不確定度概念，協助提升量測準確度與品質控制能力。
量塊是什麼
量塊（Gauge Block）是用來建立標準長度的精密量具，主要用途：
- 校正卡尺、千分尺、量測設備
- 精密尺寸比對
- 建立長度基準
量塊選用原則
選擇量塊組合時需注意：
- 儘量減少組合數量
- 優先選用較厚量塊
- 從最小單位開始組合
這樣可降低誤差累積與研合風險。

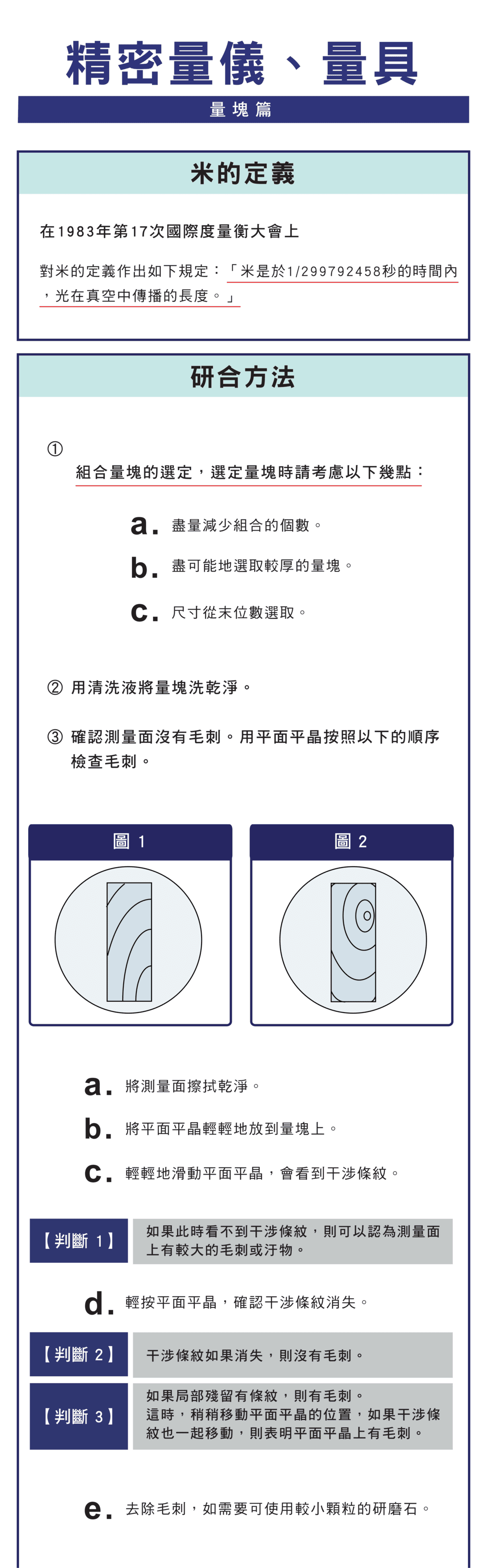

量塊研合（Wringing）原理
研合是將兩塊量塊透過分子吸附力貼合：
- 表面需極度平整與潔淨
- 需有極薄油膜
- 透過滑動產生吸附力

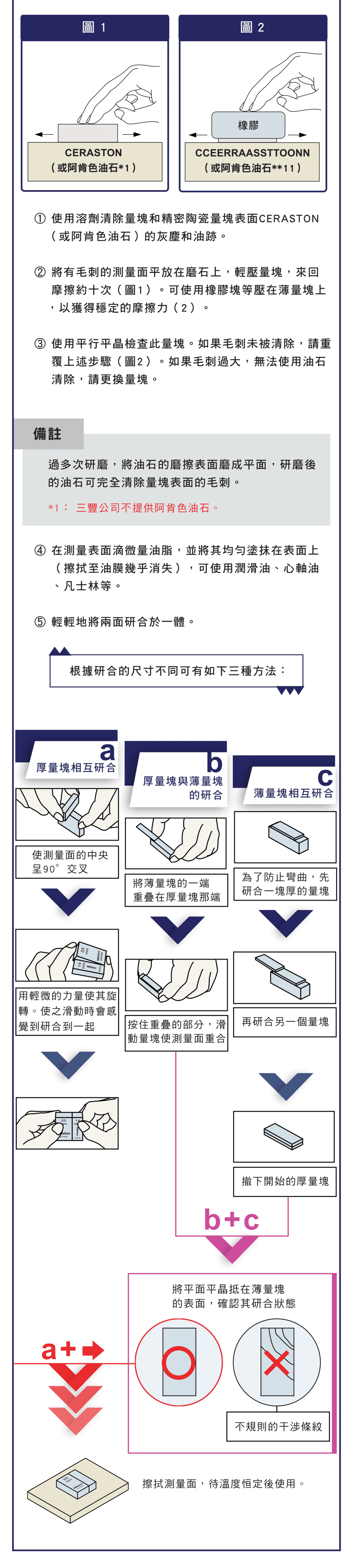

量塊研合步驟
標準流程：
- 清潔量塊表面
- 檢查是否有毛刺
- 輕微上油（極薄油膜）
- 交叉滑動使其貼合
- 確認貼合穩定
三種研合方式
厚量塊互相研合
- 以90°交叉方式滑動
- 適用標準組合
厚與薄量塊研合
- 薄量塊疊於厚量塊
- 減少變形
薄量塊研合
- 需先搭配厚量塊支撐
- 防止彎曲
干涉條紋判讀（關鍵技術）
使用平面平晶觀察：
- 無條紋 → 表面乾淨無毛刺
- 條紋消失 → 表面貼合良好
- 局部條紋 → 存在毛刺或污染
這是判斷量塊品質的重要方法。
毛刺處理與修復
處理方式：
- 使用細顆粒油石研磨
- 輕壓來回摩擦
- 再以平晶確認
若毛刺過大：
- 建議直接更換量塊

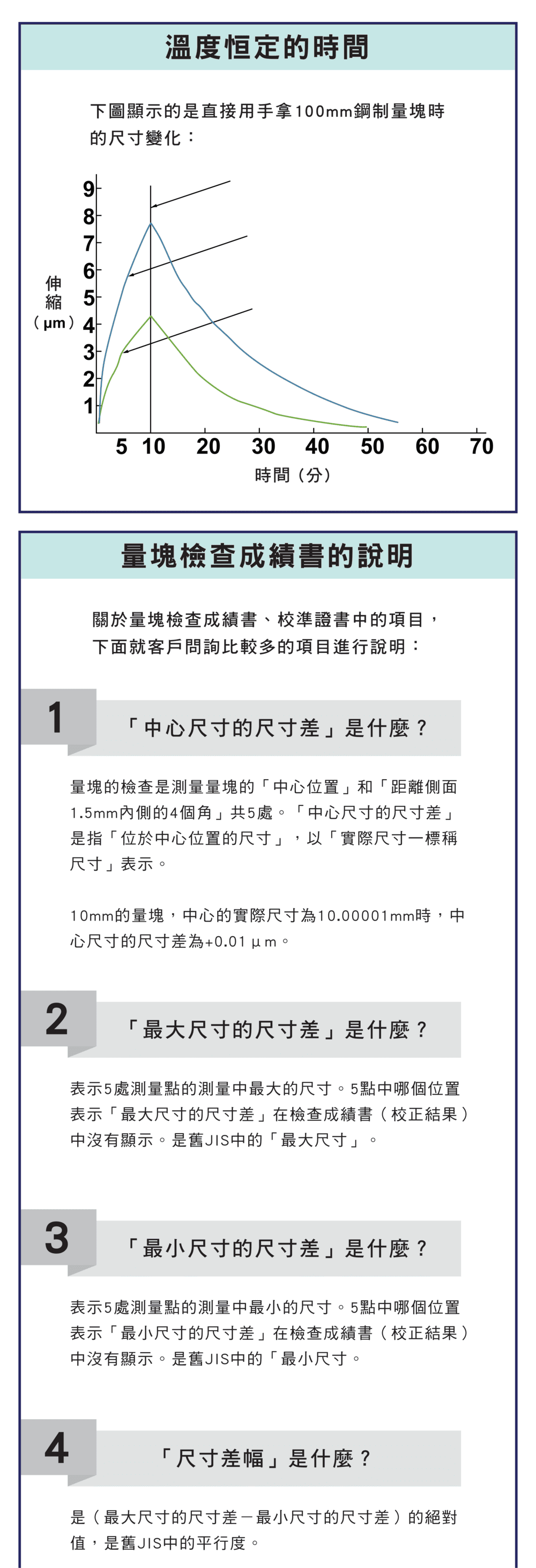

溫度對量測影響
量塊尺寸會受溫度影響：
- 手持會造成膨脹
- 需等待溫度穩定
建議：
- 在恆溫環境使用
- 避免長時間手握
校正證書關鍵參數解析
量塊校正包含五點測量：
- 中心位置
- 四個角落
中心尺寸差
- 實際尺寸與標稱尺寸差值
最大尺寸差
- 五點測量中最大值
最小尺寸差
- 五點測量中最小值
尺寸差幅
- 最大值與最小值差距
- 代表平行度

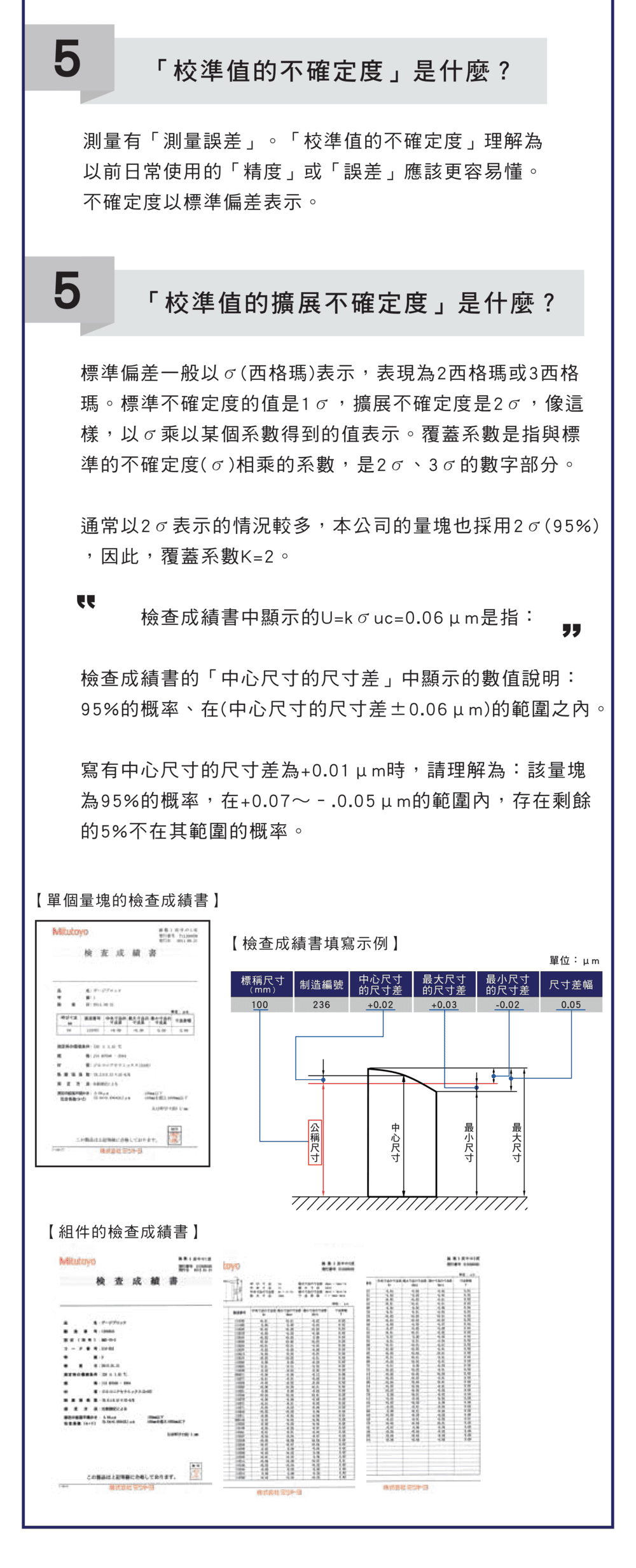

不確定度（Uncertainty）概念
測量結果並非絕對值，而是區間：
- 標準不確定度：1σ
- 擴展不確定度：2σ（約95%信賴度）
例如：
- 測量值 ±0.06μm
- 表示95%機率落在此範圍
