砂輪怎麼裝、怎麼平衡:配合間隙、法蘭盤、二階段平衡與振幅驗收
砂輪裝上去會抖、甚至脹裂,多半不是砂輪的問題,而是裝法與平衡。這篇照順序講:裝之前怎麼檢查、內孔配合間隙留多少、法蘭盤有哪兩條鐵則、不同形狀怎麼裝,以及平衡的兩個門檻與新砂輪的二階段平衡與振幅驗收。
一、裝之前:四道檢查不能省
砂輪有裂紋等缺陷者絕對不准安裝。裝之前先過四關:
| 檢查 | 怎麼做 |
|---|---|
| 標記檢查 | 核對磨料、粒度、硬度、形狀尺寸;沒有標記或標記不清一律不可用;安全線速度必須對得上主軸轉速,決不可超速 |
| 目測檢查 | 肉眼或藉器具看表面有無裂紋、破損 |
| 敲擊(音響)檢查 | 砂輪乾燥豎放,用 200～300g 小木錘輕敲側面;聲音清脆＝無裂紋可用,沉悶嘶啞＝有裂紋嚴禁使用 |
| 迴轉強度檢驗 | 同型號一批應抽驗迴轉強度,未經檢驗的批次不可安裝 |
標記各欄代號(磨料、粒度、硬度、組織、結合劑、線速度)怎麼讀,見〈看懂砂輪標示〉。
二、內孔配合間隙:太緊脹裂,太鬆偏心
砂輪內孔與軸的間隙兩端都會出事:間隙太小,研磨受熱膨脹會把砂輪脹裂;間隙太大,砂輪偏心失去平衡、主軸震動。間隙必須落在區間內。
| 孔徑 d(mm) | 普通砂輪間隙(mm) | 高速砂輪間隙(mm) |
|---|---|---|
| d ≤ 100 | 0.1～0.8 | 0.1～0.5 |
| 100 < d ≤ 250 | 0.2～1.0 | 0.2～0.6 |
| d > 250 | 0.2～1.2 | 0.2～0.8 |
規律:高速砂輪容許的間隙比普通砂輪更窄——轉速愈高,對偏心的容忍度愈低。

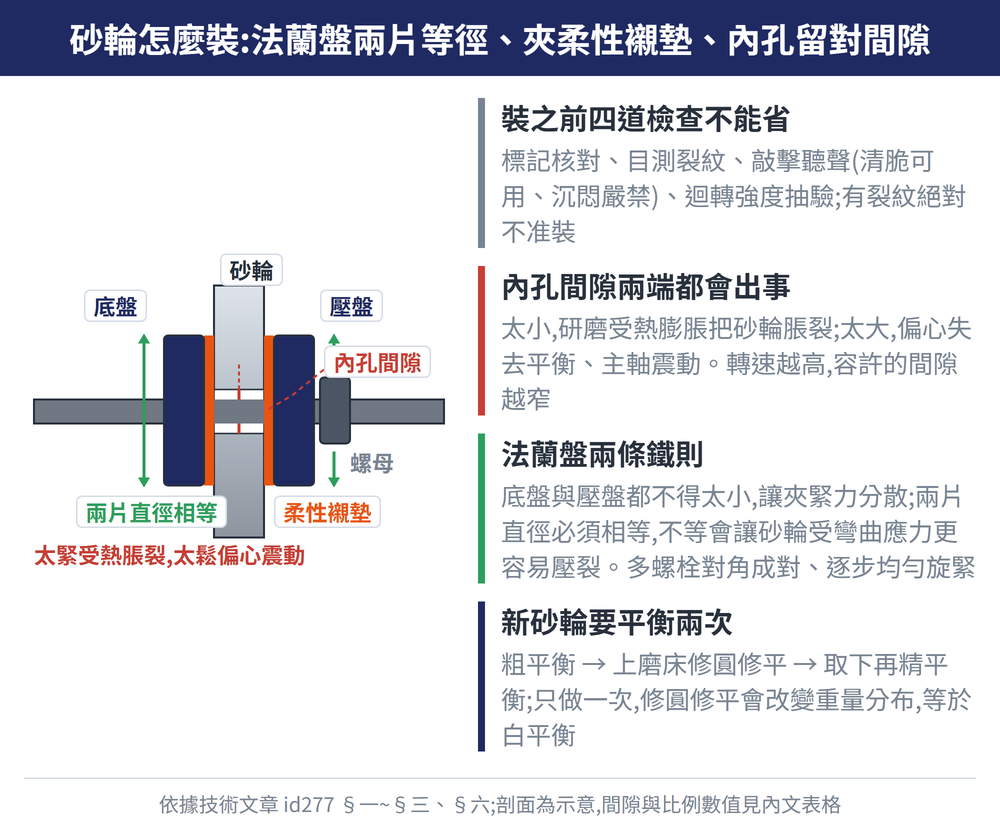

三、法蘭盤兩條鐵則與夾墊片
夾持砂輪的法蘭盤有兩條不能違反的規則:
① 底盤與壓盤直徑都不得小於砂輪外徑的 1/3。讓夾緊力分散在較大接觸面,避免壓力集中壓裂砂輪。
② 底盤與壓盤兩片直徑必須相等。兩片不等,砂輪會受到彎曲應力而更容易壓裂——這比「尺寸太小」更容易被忽略。
此外,法蘭盤與砂輪端面之間須夾 0.5～1mm 的柔性襯墊(石棉橡膠板、彈性厚紙板或皮革)。多螺栓緊固要按對角線成對、順序、逐步、均勻旋緊,禁止沿圓周順序鎖或一次鎖死一顆,鬆緊以「帶動不滑動」為宜。
四、不同形狀,裝法本來就不一樣
四種形狀對應四種不同裝法,裝法用錯,再精密的砂輪也裝不平衡。
| 砂輪類型 | 安裝方式 |
|---|---|
| 孔徑較大的平形砂輪 | 用臺階法蘭盤先把砂輪夾緊在兩片之間,再裝到主軸外錐面、以壓緊螺母壓緊 |
| 孔徑不大的平形或碗形砂輪 | 透過平面法蘭盤或墊圈,直接夾持在主軸或接長軸上 |
| 內圓研磨砂輪 | 先夾持或黏固在接長軸上,再透過接長軸裝到內圓磨頭主軸 |
| 立軸平面磨床用筒形砂輪 | 用硫磺黏接在法蘭盤上 |
五、平衡:兩個門檻決定要做到哪一步
砂輪密度不均、形狀不對稱或安裝偏心,會讓中心線與主軸不重合而不平衡;高速旋轉就會震動,嚴重時損壞磨床、甚至砂輪碎裂。要做到哪一步,看兩個門檻:
| 門檻 | 要做的平衡 |
|---|---|
| 直徑 > 125mm | 都要平衡,使重心與旋轉軸線重合;一般情況做靜平衡即可 |
| 線速度 > 50 m/s(高速)或高精度研磨 | 必須做動平衡 |
靜平衡是把砂輪裝在平衡心軸上、放到水平的平衡導軌來回擺動,靠移動法蘭盤環槽內的平衡塊,讓砂輪在任意位置都能靜止。平衡好、裝上主軸前,要再做一次裂紋檢查。
六、新砂輪要平衡兩次,並用振幅驗收
直徑較大(通常 250mm 以上)的新砂輪,不是裝一次平衡塊就結束,要走二階段:
粗平衡 → 上磨床用鑽石筆修圓修平 → 取下再做精平衡。只做一次的話,修圓修平會改變重量分布,等於白平衡。合格標準是在圓周任意位置都能保持穩定。
平衡做得夠不夠好,用振幅量化驗收(節錄主軸前端,靠砂輪端):
| 測量部位/方向 | 平衡品質好 | 平衡品質差 |
|---|---|---|
| 主軸前端 水平 | ≤0.3 μm | ≥1.2 μm |
| 主軸前端 垂直 | ≤0.2 μm | ≥0.25 μm |
七、常見問題 FAQ
Q:砂輪裝上去會抖,是砂輪壞了嗎?
不一定。先確認夾持方式對不對、配合間隙是否過大、有沒有做平衡。四種形狀有四種裝法,裝法用錯或沒平衡都會抖,不一定是砂輪本身有問題。
Q:內孔和軸的間隙越緊越好嗎?
不是。太緊,研磨受熱膨脹會把砂輪脹裂;太鬆又會偏心失去平衡。要落在區間內,例如孔徑 100mm 以下普通砂輪留 0.1～0.8mm。
Q:法蘭盤兩片一定要一樣大嗎?
要。底盤與壓盤直徑必須相等,且都不小於砂輪外徑的 1/3。兩片不等會讓砂輪受彎曲應力,增加壓裂風險。
Q:什麼時候一定要做動平衡?
線速度超過 50 m/s 的高速研磨,或高精度研磨,必須做動平衡;一般情況直徑大於 125mm 做靜平衡即可。
