雷射測徑儀原理與應用：外徑量測、誤差控制與安裝校正
雷射測徑儀是高精度非接觸式量測設備,透過雷射遮光原理快速測量外徑、間距與形狀變化,廣泛應用於電線、光纖、滾筒與精密零件製程。本指南說明雷射測徑儀的量測原理、誤差來源、安裝校正條件與應用場景,協助提升量測穩定性與生產品質控制能力。
一、雷射測徑儀是什麼
雷射測徑儀利用光遮斷原理量測:透過發光裝置與受光裝置形成量測區域,當工件通過時遮擋光束,系統計算遮光寬度換算尺寸。主要特點為非接觸量測、高速度與高精度、適合在線檢測。
二、系統結構與互換性
設備通常包含發光單元(Laser Emitter)、受光單元(Receiver)、顯示與控制單元。系統需使用對應 ID 模組進行匹配設定,不同系列設備之間可能無法互換。
三、量測條件與精度影響因素
| 影響因素 | 改善方式 |
|---|---|
| 工件形狀(圓形、不規則) | 使用標準件校正 |
| 表面粗糙度、光線反射特性 | 增加掃描次數取平均值 |
| 雷射可視性 | 控制量測環境穩定 |

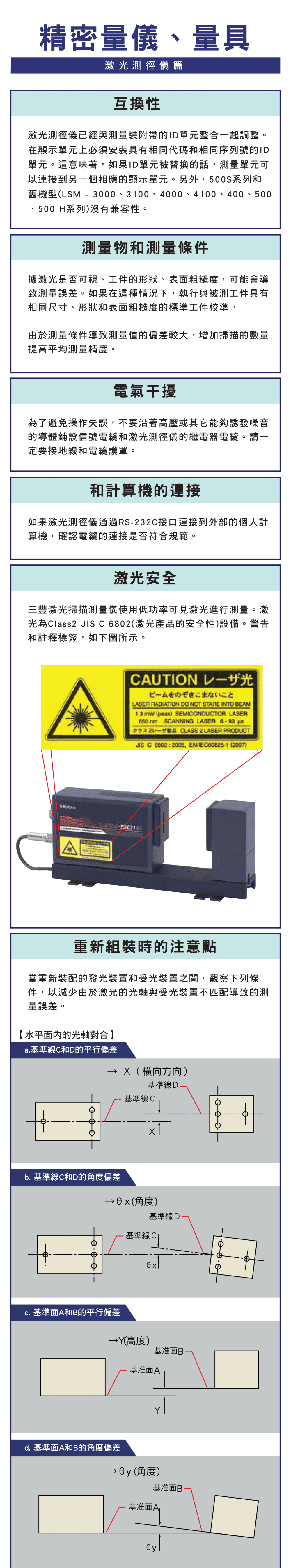

四、安裝與光軸對準(核心精度關鍵)
為降低誤差,需控制以下幾何偏差:
| 偏差 | 說明 |
|---|---|
| 平行偏差(X 方向) | 發光與受光軸需平行 |
| 角度偏差(θx) | 光軸傾斜會影響量測準確性 |
| 高度偏差(Y 方向) | 基準面需對齊 |
| 角度偏差(θy) | 上下角度誤差需控制 |
五、電氣干擾與訊號穩定
避免誤差的關鍵措施:不可與高壓電纜並行佈線、使用接地與屏蔽電纜、降低電磁干擾。通訊上支援 RS-232C 與電腦連接,可即時數據傳輸,適用自動化生產線。
六、雷射安全規範
設備採用低功率可見雷射,屬於 Class 2 安全等級;避免直視光束,並遵守安全標示。

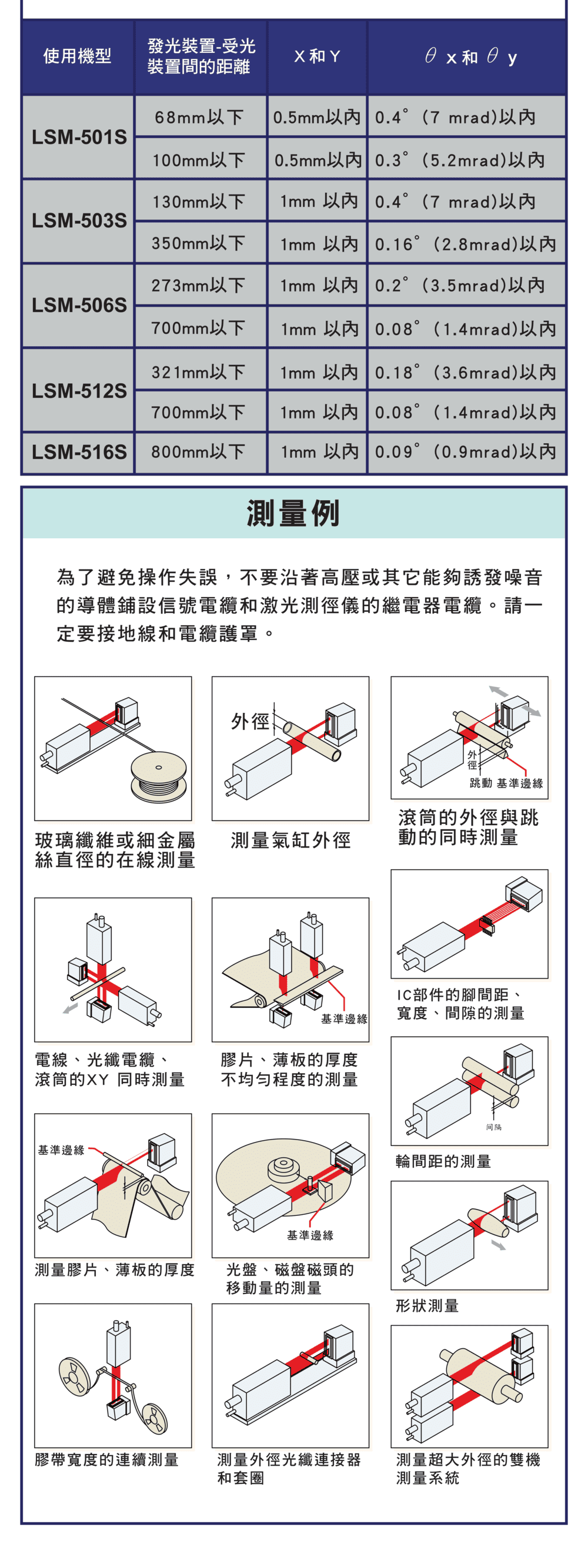

七、量測精度與機型範圍
| 項目 | 範圍(依機型) |
|---|---|
| 量測範圍 | 68 mm～800 mm(此為發光/受光裝置間可架設之基線距離，非工件可量測外徑範圍，實際量測範圍依各型號原廠規格書為準) |
| XY 精度 | 為安裝校正時X/Y方向容許偏差(非量測精度，實際量測精度依各型號原廠規格書為準) |
| 角度誤差 | 約 0.08°～0.4° |
八、典型應用場景
雷射測徑儀廣泛應用於電線與光纖直徑量測、膠帶與薄膜厚度檢測、滾筒外徑與跳動量測、IC 腳距與間距檢測、光學與精密零件尺寸量測,可實現即時在線量測、多軸同步量測與大尺寸工件拼接量測。形狀誤差深入分析見〈圓度與圓柱度測量指南〉。
常見問題 FAQ
Q:雷射測徑儀的原理是什麼?
採光遮斷原理:發光端射出平行雷射,工件遮擋部分光束,受光端量到「遮光寬度」即換算為外徑。因為不接觸工件,適合高速在線量測軟質或高溫件。
Q:為什麼要做光軸對準?
發光與受光軸若不平行或有角度、高度偏差,遮光寬度就會偏離真值,直接造成尺寸誤差。安裝時需控制 X 平行、θx/θy 角度與 Y 高度四項偏差,這是精度的核心關鍵。
Q:量測值不穩定怎麼辦?
先用標準件校正,再增加掃描次數取平均、穩定環境(溫度/震動/粉塵),並確認未與高壓電纜並行、有接地屏蔽。表面反光或不規則工件也會影響,需調整照明或濾除異常值。
Q:Class 2 雷射安全嗎?
Class 2 為低功率可見雷射,人眼眨眼反射可提供基本保護,但仍不可長時間或用光學儀器直視光束,並依標示操作。日常在線量測正常使用下安全。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
