CBN 車刀怎麼磨:別沿前面磨、讓後面先碰砂輪
CBN 車刀專門對付淬硬材料的精加工,硬而脆,磨的時候稍一不慎就崩刃。這篇講四件事:它為什麼總是壞在後面與刀尖、磨完刃口該長什麼樣、為什麼不能沿前面磨,以及砂輪轉向與切削深度該怎麼配才不會磨出鋸齒邊。
一、CBN 車刀壞在哪裡
CBN 車刀主要用在淬硬材料等難加工材料的精加工,切削餘量小,所以磨損的形式集中在後面與刀尖,前面反而相對完好。這一點和鎢鋼捨棄式刀片一樣,捨棄式刀片的修磨判準見〈捨棄式刀片磨損了還能不能磨〉。
但 CBN 有一個別人沒有的問題:硬而脆。它在切削時很耐用,在砂輪上卻很容易崩。來源給的修磨前實例:1 號刀刃口有一條 2mm × 0.5mm 的缺口;2 號刀是刀尖崩缺(原文只有圖、沒有給缺口尺寸,本文不代為估算)。
二、鐵則:不要沿前面磨

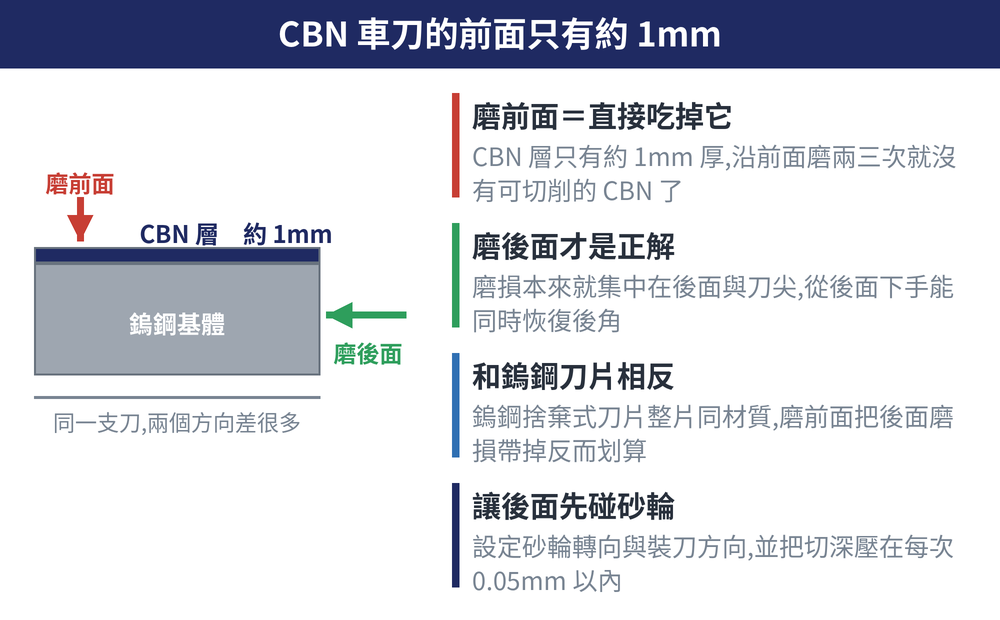

CBN 車刀前面上的 CBN 層只有約 1mm 厚。沿前面磨等於直接吃掉這層的有效厚度,磨個兩三次就沒有 CBN 可以切削了。要延長可修磨次數與刀具壽命,就不要沿前面磨。
這一條和上一篇的捨棄式鎢鋼刀片剛好相反——鎢鋼刀片是整片同材質,磨前面把後面磨損一起帶掉是划算的;CBN 是一層薄薄的複合層,前面磨不得。同樣叫「刀片」,材料結構不同,修磨的方向就相反。
三、防鋸齒邊:讓後面先碰砂輪
CBN 修磨最怕的不是磨不動,是刃口磨出鋸齒邊。來源給的做法是控制接觸順序與震動:
| 著手處 | 做法 |
|---|---|
| 接觸順序 | 配砂輪轉向與刀具安裝,盡量讓刀具後面先與砂輪接觸 |
| 機台與夾具 | 剛性要好、砂輪轉得平穩,防止過程中產生震動 |
| 磨床種類 | 對品質影響不大,剛性與平穩度才是重點 |
| 切削深度 | 鑽石砂輪粒度細,深度不宜大,來源取 αp < 0.05mm 行程 |
| 砂輪保養 | 經常修整、清潔研磨面,保持砂輪銳利 |
砂輪本身怎麼選、怎麼修整,見〈鑽石還是 CBN 砂輪〉與〈鑽石／CBN 砂輪怎麼修〉。
四、磨完的刃口該長什麼樣
| 要求 | 怎麼看 |
|---|---|
| 刃口平直、無鋸齒邊 | 要在顯微鏡下看,肉眼判不出來 |
| 刃口半徑小、切削刃鋒利 | 精加工靠的就是這個,鈍了就失去 CBN 的意義 |
| 前後面粗糙度低 | 實測經修磨與研磨後可達 Ra0.4μm |
值得注意的是來源的用字是「經刃磨和研磨後」——也就是砂輪磨完之後還有一道研磨。CBN 的刃口品質不是磨出來的,是研出來的。一般車刀磨完的刃口處理見〈車刀磨完還要處理刃口〉。
五、常見問題 FAQ
Q:CBN 砂輪跟 CBN 刀具是同一件事嗎?
不是,而且方向相反。CBN 砂輪是拿 CBN 當磨料去磨別的刀具;CBN 刀具是把 CBN 做成刀片來切削工件。本篇講的是後者——怎麼把 CBN 刀具磨好,用的反而是鑽石砂輪。
Q:為什麼不能沿前面磨?
因為前面上的 CBN 層只有約 1mm 厚,那是整支刀的切削本體。沿前面磨會直接消耗這個厚度,幾次之後就沒有可用的 CBN 了。磨後面既能恢復後角,又保住 CBN 的有效厚度。
Q:磨出鋸齒邊還救得回來嗎?
要再研磨一次。來源的完成判準是「經修磨和研磨後,顯微鏡下刃口平直無鋸齒邊、粗糙度可達 Ra0.4μm」——研磨那一步不是選配。與其事後補救,不如一開始就讓後面先接觸砂輪、切削深度控制在 0.05mm 行程以內。
Q:一定要買高階磨床嗎?
來源明說磨床種類對修磨品質影響不大,真正要求的是機台與夾具剛性好、砂輪旋轉平穩。與其換機台,不如先把夾持剛性與砂輪平衡處理好。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
