塗層結構怎麼看：厚度、附著力與多層奈米塗層
選塗層時大家看的是材質——TiN 還是 TiAlN。但同樣的材質，做成幾層、多厚、中間夾什麼，表現差很多。這篇談的是塗層的結構面：厚度怎麼取捨、附著力靠什麼撐、為什麼層數會越加越多，以及奈米多層塗層在解決什麼問題。
一、塗層有多厚：不是越厚越好
塗層的典型厚度落在 2～18 μm 這個區間。直覺上會覺得越厚越耐磨，實際上有個反向的取捨：薄塗層的抗溫變性較好，在溫度反覆變化的場合反而更能撐——來源記載薄塗層可使刀具壽命提高約 40%。
不同製程的厚度落點也不同。以物理氣相沉積的常見系列為例，單一硬塗層多在 1～5 μm，硬軟複合的組合塗層約 2～6 μm，而氧化物多塗層則做到 3～4 μm 左右（以上為原廠示例值，實際請以型錄為準）。
塗層材質本身怎麼挑，見常見刀具塗層材質一覽；製程差異見PVD 與 CVD 塗層差異與選用指南。
二、從單層到多層：層數為什麼一直增加
鎢鋼塗層刀具從 1960 年代發展至今，走過四個世代：第一代以單一 TiC 為主；第二代開始控制塗層與基體之間脆性相的厚度，並發展出雙層與三層；第三代出現三種以上的多層結構，同時發展與之匹配的基體；第四代則進入鑽石、立方氮化硼、氮化碳這類超硬材料塗層。
多層不是為了堆料，是為了分工。來源記載的一組乾式鑽削對照可以說明：同樣是 TiAlN 系，雙層塗層的磨損速率最大，七層結構的抗磨損表現最好。層數帶來的不只是厚度，而是把「耐磨」「隔熱」「附著」這幾件事分給不同的層去負責。

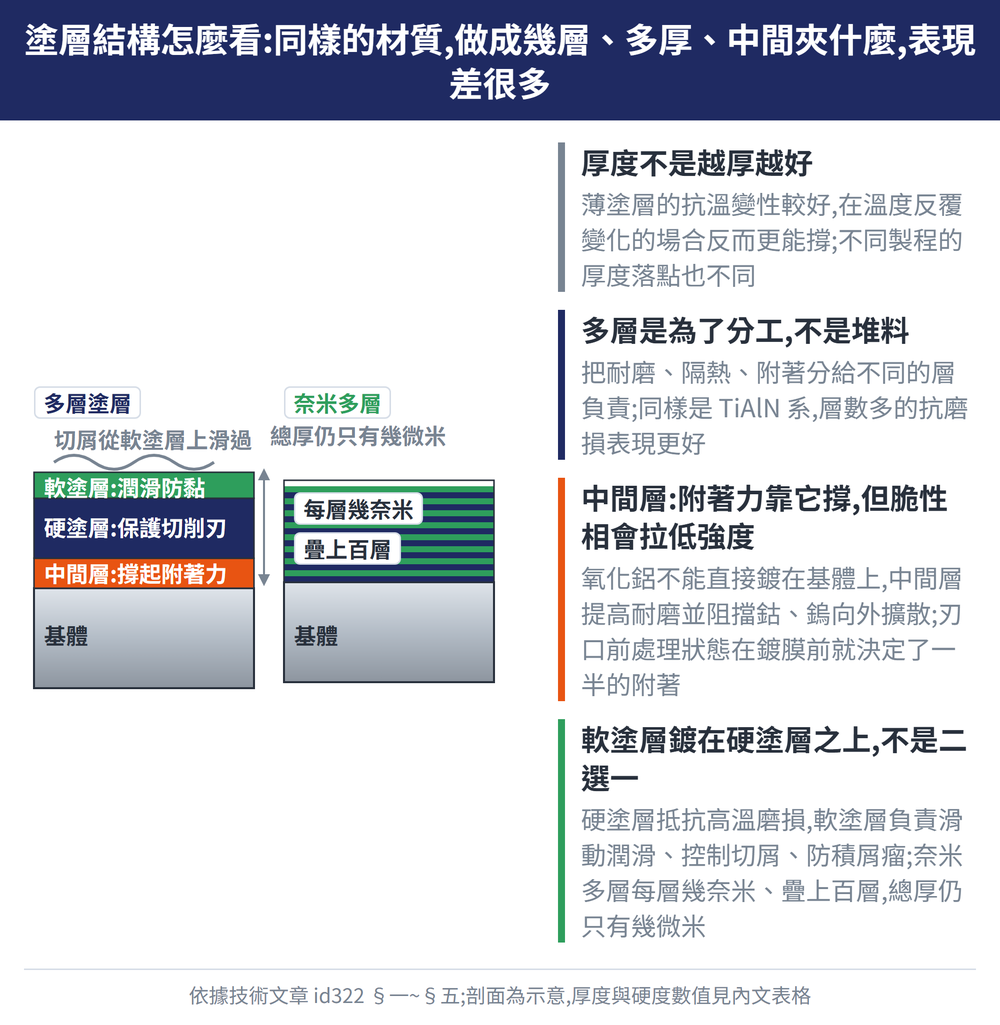

三、中間層：附著力是靠它撐起來的
氧化鋁塗層的耐熱與化學穩定性都很好，但它不能直接鍍在基體上就了事。實務上常在基體與氧化鋁之間加一層 TiN、TiC 或 TiCN 當中間層，作用有兩個：提高耐磨性，以及阻擋基體中的鈷、鎢向外擴散。
但中間層本身也有取捨——TiC 中間層屬於脆性相，會降低整個膜的強度。這說明附著力不是「多加一層就會變好」，而是要看那一層的性質配不配。
另外還有一個常被忽略的前提：塗層附著的好壞，在鍍膜之前就決定了一半。刃口的前處理狀態直接影響附著結果，這部分見刃口倒圓怎麼影響塗層附著與刀具壽命。
四、硬塗層與軟塗層：疊在一起用
這是結構思維最直接的體現：軟塗層通常鍍在硬塗層之上，不是二選一。
| 層別 | 典型顯微硬度 | 負責什麼 |
|---|---|---|
| 硬塗層（TiN、TiCN、TiAlN 系） | 約 2300～3500 HV | 保護切削刃、抵抗高溫磨損 |
| 軟塗層（WC/C） | 約 1000 HV | 滑動潤滑、控制切屑形成 |
| 軟塗層（二硫化鉬系） | 約 500 HV 以下 | 降低摩擦、防積屑瘤、利排屑 |
減摩材料的選擇跟溫度有關。切削溫度較低（約 400 ℃ 以下）時，硫化物系的固體潤滑效果好，摩擦係數可低到 0.1～0.2；溫度更高時，反而是軟金屬類的減摩效果較佳。以上數值為來源整理的典型範圍，實際以型錄與加工條件為準。
五、奈米多層塗層：疊上百層，總厚仍只有幾微米
奈米塗層指顆粒尺度在 100 nm 以下的塗層。它的結構特徵很極端：每一層只有幾奈米，可以疊上百層，總厚度卻只有 2～5 μm。
依上下層的軟硬搭配可分四類：硬／硬、硬／軟、軟／軟，以及具潤滑性的軟／軟組合。製程上常用封閉場不平衡磁濺射，相較普通磁濺射，塗層更緻密潔淨、黏結強度更高、摩擦係數也更穩定。
來源記載的一組乾切削對照：多層奈米塗層刀具在中碳鋼乾切削條件下，後刀面磨損量與切削力都明顯低於未塗層、單一塗層與三層塗層的對照組。另一組鈦合金乾鑽削的實測則顯示，奈米多層塗層鑽頭的鑽削力比未塗層低約三分之一，也沒有出現卡刀。
六、塗層結構會影響表面粗糙度
塗層不只影響刀具壽命，也影響工件表面。塗層的晶粒大小會直接反映在加工表面品質上；來源另記載，即使是同一系列的多元素塗層，元素含量比例不同，加工出來的粗糙度也有可測得的差異。
這帶出一個實務判斷：當表面品質不如預期，除了檢討切削參數，塗層規格本身也是變數之一。粗糙度的定義與量法見表面粗糙度 Ra、Rz 完整解析。
七、常見問題 FAQ
Ｑ：塗層是不是越厚越耐用？
不是。典型厚度在 2～18 μm 之間，而薄塗層的抗溫變性較好，在溫度反覆變化的場合表現反而更穩。
Ｑ：為什麼塗層要做成很多層？
為了分工。耐磨、隔熱、附著由不同層負責。來源的乾式鑽削對照顯示，七層結構的抗磨損表現優於雙層。
Ｑ：軟塗層那麼軟，鍍上去有什麼用？
它通常鍍在硬塗層之上，負責潤滑與控制切屑，不是拿來抗磨的。硬層保護刃口，軟層降低摩擦。
Ｑ：中間層是做什麼的？
提高耐磨性，並阻擋基體中的鈷、鎢向外擴散。但要注意 TiC 中間層屬脆性相，會降低膜強度。
本篇屬〈刀具材料與塗層完整導讀:先分清楚基材與塗層,再從被削材反推該用哪支〉這條線,整條線該從哪讀到哪見該篇。
