刀片包裝上一堆塗層代號——TiN、TiCN、TiAlN、AlTiN、AlCrN,連顏色都不一樣。這篇用一張表把五種常見塗層的硬度、耐溫、摩擦與適用材料講清楚,並教你用顏色初步判別。
一、塗層在做什麼:硬度、耐溫、低摩擦
塗層是鍍在刀具表面、只有數 µm 的一層薄膜(膜厚典型約 1–5µm,以型錄為準)。它同時做三件事:提高表面硬度、降低摩擦、隔絕切削熱,讓刀具能跑更快、更耐磨。
塗層是加分項,不是換底材
塗層改善的是表面行為,鎢鋼底材的韌性與抗崩仍決定基本盤。選對塗層能延長壽命、提高速度,但不能救錯誤的刀具幾何或切削條件。PVD 與 CVD 兩種鍍膜製程的差異與選用,見PVD 與 CVD 塗層差異與選用指南。

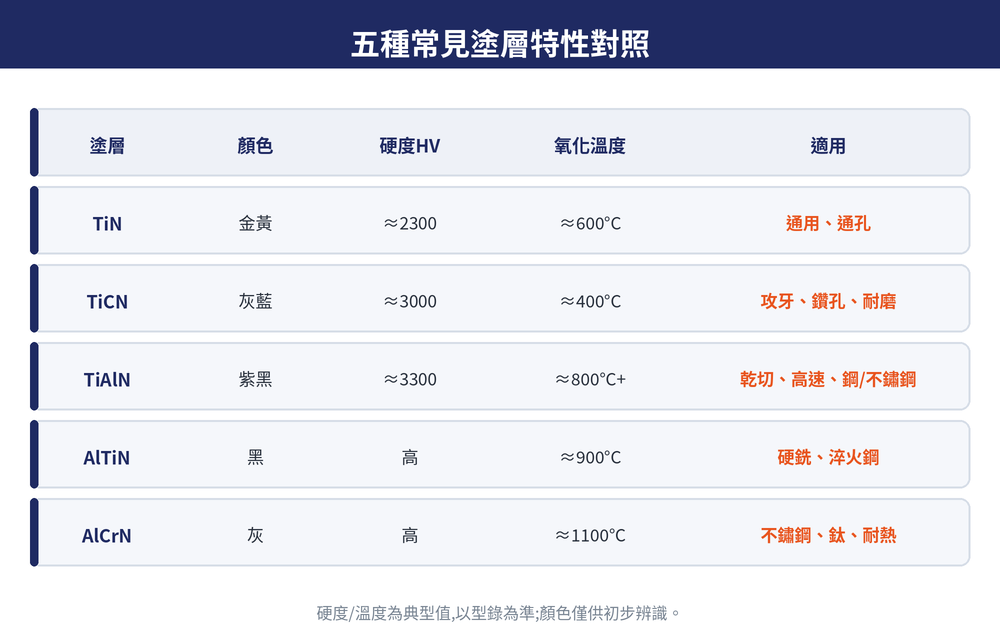

二、五種常見塗層一覽
下表把現場最常見的五種塗層排在一起。數值為典型值、顏色僅供初步辨識,實際以型錄為準。
| 塗層 | 顏色 | 硬度(典型 HV) | 氧化溫度(典型) | 摩擦與特性 | 適用材料 |
|---|---|---|---|---|---|
| TiN 氮化鈦 | 金黃色 | 約 2300 | 約 600°C | 通用入門,好判磨耗(金色磨掉見底材) | 一般鋼、通孔、木塑 |
| TiCN 碳氮化鈦 | 灰藍/藍灰 | 約 3000 | 約 400°C | 較 TiN 硬、摩擦更低、耐磨 | 攻牙、鑽孔、耐磨場合 |
| TiAlN 氮化鋁鈦 | 紫黑/黑 | 約 3300 | 約 800°C 以上 | 高溫下表面生成氧化鋁保護層,適合乾切/高速 | 鋼、不鏽鋼、鑄鐵 |
| AlTiN(鋁比例更高) | 黑 | 約 3300 | 約 900°C | 耐溫更高,抗氧化佳 | 高速乾切、硬銑、淬火鋼 |
| AlCrN 氮化鋁鉻 | 灰藍/藍灰 | 約 3200 | 約 1100°C | 氧化溫度最高,抗氧化與抗磨佳 | 不鏽鋼、鈦、耐熱合金、高溫連續 |
上表硬度(HV)、氧化溫度、膜厚均為典型值/參考,不同原廠配方與量測條件會有差異,以型錄或標準為準;顏色僅供初步辨識。刀片塗層代號對照見刀片塗層對照表與PVD 刀片塗層對照表。

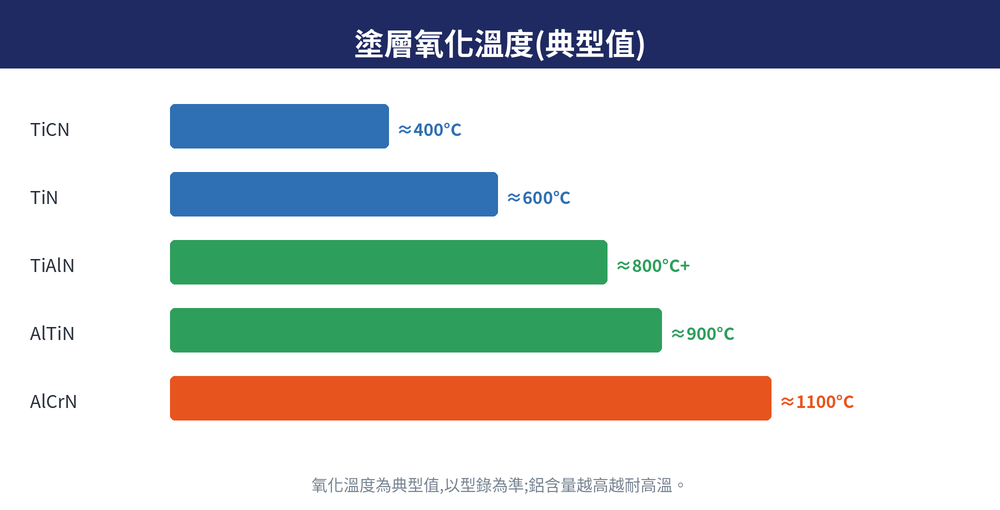

三、一條主線:鋁含量越高越耐高溫
看懂上表最快的方法是抓一條主線:塗層裡鋁比例越高,越耐高溫。TiAlN→AlTiN→AlCrN 的鋁含量與耐氧化溫度一路往上,對應的加工也從高速走向乾切、難削與高溫連續。
| 塗層 | 鋁含量趨勢 | 氧化溫度(典型) | 對應加工方向 |
|---|---|---|---|
| TiAlN | 中 | 約 800°C 以上 | 高速、乾切 |
| AlTiN | 高 | 約 900°C | 高速乾切、硬銑、淬火鋼 |
| AlCrN | 最高 | 約 1100°C | 難削、耐熱合金、高溫連續 |
反過來,低溫或黏刀材(鋁、有色金屬)不走含鋁高溫路線,而是走低摩擦膜方向(如類鑽碳膜),避免積屑瘤,詳細對應仍以第二節對照表為準。
四、用顏色初步判別與判磨耗
顏色是最快的第一眼線索:金黃多為 TiN、灰藍/藍灰常見於 TiCN 或 AlCrN、紫黑到黑常見於 TiAlN/AlTiN。但顏色只能初步辨識——同一種顏色,不同原廠配方可能不同,真正要看型錄的硬度與氧化溫度數字。
金色 TiN 的隱藏好處:好判磨耗
TiN 金色顯眼,磨掉見到底材色就知道刃口在退化,方便判斷換刀或重磨時機。深色的含鋁塗層雖然耐溫更好,磨耗卻不像金色那麼一眼可辨。
顏色僅供初步辨識,不能直接代表性能;同色不同廠配方可能不同,實際硬度與氧化溫度以型錄為準。
最後更新:2026-07-26
五、常見問題 FAQ
Q:塗層顏色能直接代表性能嗎?
不能,顏色僅供初步辨識。同一種顏色不同原廠配方可能差很多,真正的硬度與氧化溫度要看型錄數字為準。
Q:為什麼高速乾切要用含鋁塗層?
因為含鋁塗層(TiAlN、AlTiN、AlCrN)氧化溫度高,高溫下表面還會生成氧化鋁保護層,能承受乾切、高速累積的切削熱而不快速失效。
Q:TiCN 耐溫比 TiN 低,為什麼還用它?
因為 TiCN 比 TiN 更硬、摩擦更低、更耐磨,適合攻牙、鑽孔等切削溫度不高但重視耐磨的場合;耐溫低只在高熱工況才是限制。
Q:同樣寫 TiAlN,不同廠效果會一樣嗎?
不一定。同樣是 TiAlN,鋁鈦比例、膜層結構與製程不同,硬度與耐溫會有差異,選用時仍以各原廠型錄的數值為準。
