難加工材料的兩種輔助降溫：低溫冷卻與雷射輔助怎麼選
難加工材料不用切削液時，有兩條方向完全相反的路：一條是把切削區降到零下，讓材料變脆、刀具不軟化；另一條是用雷射先把工件加熱軟化，再切下去。兩者都不是傳統意義的冷卻，而是主動改變材料在切削瞬間的性質。這篇講各自的原理、適用材料與代價。

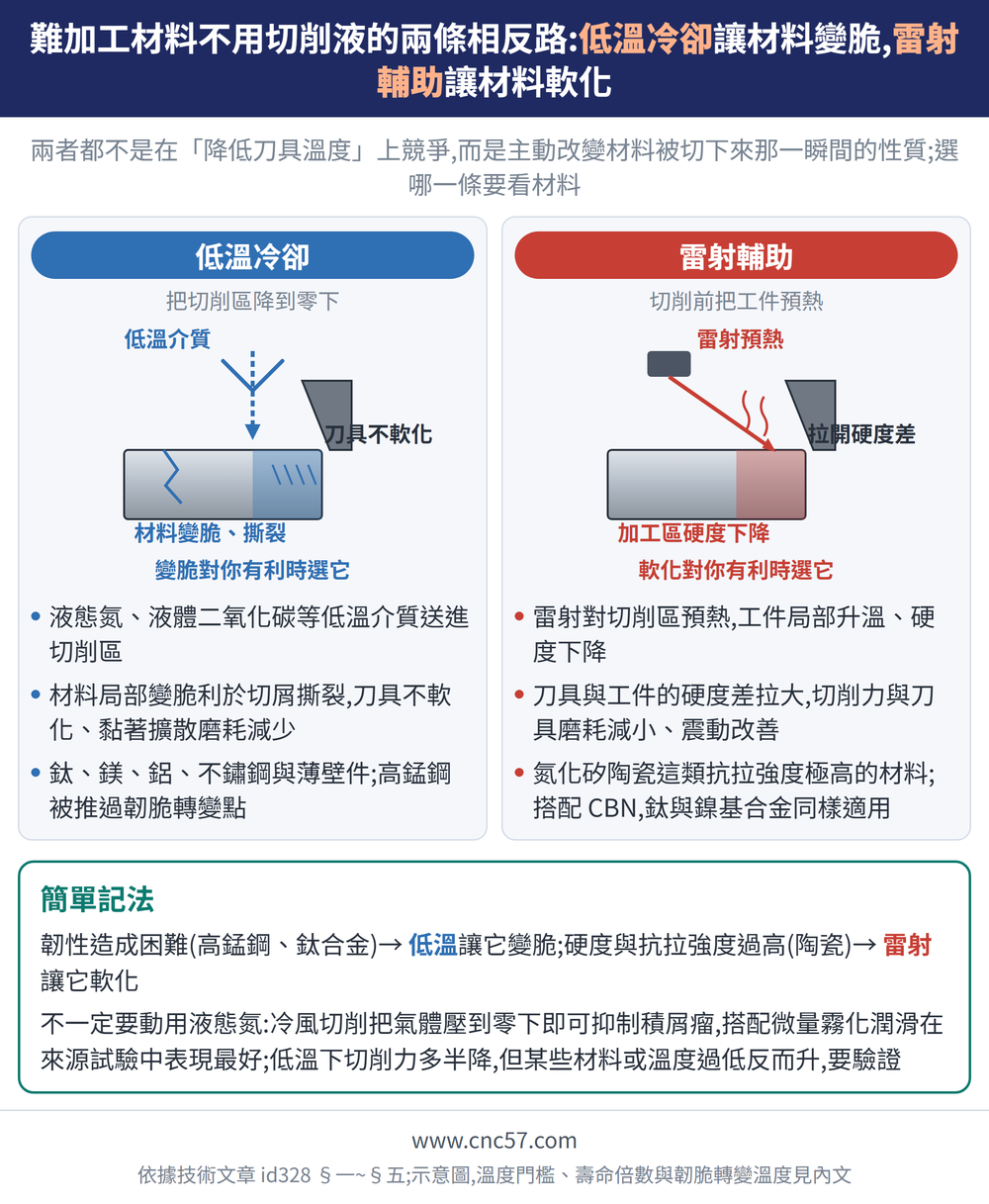

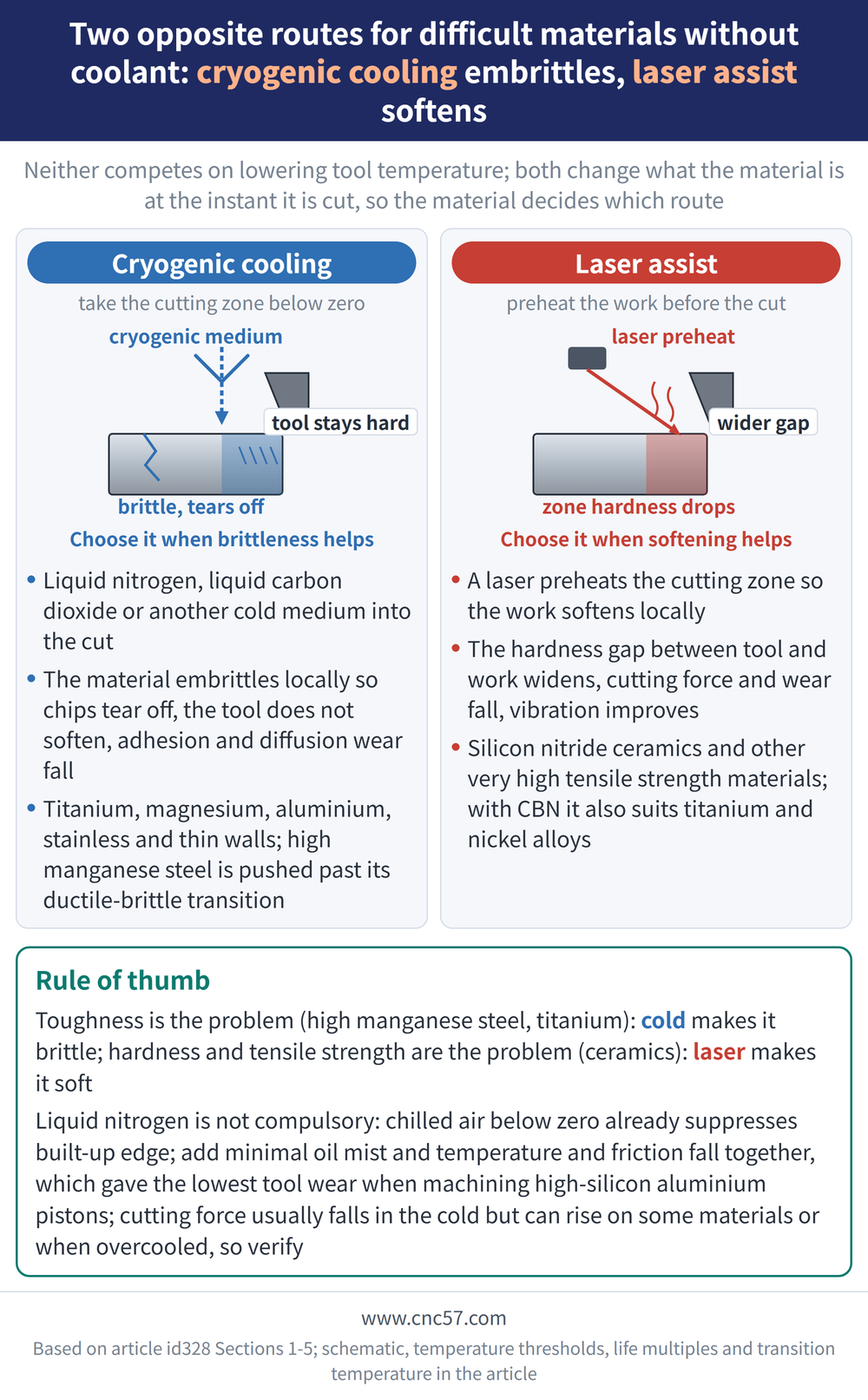

一、兩條方向相反的路
難加工材料走乾切削時，光靠刀具材料本身撐住高溫是有極限的。硬車削是其中一條路——靠刀具耐熱在室溫下以車代磨，見硬車削指南。但當材料本身就難切時，還有兩種「主動介入」的手段：
| 手段 | 做什麼 | 為什麼有用 |
|---|---|---|
| 低溫冷卻 | 把切削區降到零下 | 材料局部變脆易撕裂，刀具不軟化 |
| 雷射輔助 | 切削前把工件預熱 | 加工區硬度下降，拉開刀具與工件的硬度差 |
注意兩者的共同點：都不是在「降低刀具溫度」這件事上競爭，而是在改變材料被切下來的那一瞬間的性質。這也決定了選哪一條要看材料——是變脆對你有利，還是軟化對你有利。
二、低溫冷卻：讓材料變脆，也讓刀具不軟
低溫冷卻用液態氮（約 -186℃）、液體二氧化碳（約 -76℃）或其他低溫介質，把冷卻氣體或液體送進切削區。它同時做兩件事：讓工件材料局部變脆、有利於切屑撕裂而降低切削負荷，同時防止刀具自身軟化，並減少摩擦、黏著與擴散等磨耗機制。適合鈦、鎂、鋁、鉬、不鏽鋼這類難加工材料與薄壁件。
來源給出的效果量級（皆為單一來源實測，實際依加工條件而定）：切削鋼的切削溫度可降三、四百度，切削鈦合金可降兩、三百度；切削耐熱鋼的刀具壽命可提高兩倍以上，不鏽鋼可提高三到五倍。切削力方面，背向力與進給力分別有兩到三成的降幅——但這一項有反例：切削某些材料或冷卻溫度過低時，材料硬度反而明顯升高，切削力可能不降反升，不能一概而論。
對表面品質最有參考價值的是一個門檻：工件溫度降到約 -20℃ 時積屑瘤基本被抑制，低於 -20℃ 則消失。積屑瘤與其他磨耗型態的辨識見刀具磨損分析大全。
三、低溫冷卻的五種分法
| 分法 | 類別 | 取捨 |
|---|---|---|
| 依溫度 | 亞常區 2～6℃／低溫區 0～-30℃／超低溫區 -50℃ 以下 | 越低成本越高 |
| 依連續性 | 連續／間斷 | 連續效果較好 |
| 依對象 | 冷卻刀具／冷卻工件 | 看瓶頸在刀還是在工件 |
| 依形式 | 內冷式／外冷式 | 內冷整體溫度一致，效果較好 |
| 依製冷方式 | 機械式／化學式／電子式 | 依現場供應條件 |
成本上更務實的一檔是冷風切削：氣體介質溫度控制在 -20℃ 以下即可，不必動用液態氮。來源的一組試驗顯示，加工高矽含量的鋁合金活塞時，-30℃ 冷風搭配微量霧化植物油的刀具磨耗最小——同時降低切削區溫度又減少摩擦，比單走其中一項都好。微量潤滑的定位見切削液怎麼選。
四、高錳鋼：低溫把「難切」變成「可切」
高錳鋼是典型難切削材料，常溫下用一般鎢鋼車削，切削速度只能落在很低的區間、刀具耐用度也短。它的關鍵性質是韌脆轉變溫度約在 -40℃：來源實測的衝擊韌性以 20℃ 為基準，降到 -40℃ 剩約五成、降到 -100℃ 只剩不到一成。
這代表低溫冷卻對它的作用不只是降溫，而是把材料推過韌脆轉變點，讓原本靠塑性變形黏著刀刃的材料變成脆性撕裂。來源的對比也顯示，低溫下切削力隨速度的變化較平緩穩定，常溫下則波動明顯——刀刃承受的衝擊變小，壽命自然拉長。
五、雷射輔助：反方向的解法
雷射輔助走的是相反邏輯：用雷射對切削區預熱，讓工件局部升溫、加工區硬度下降，拉大刀具與工件之間的硬度差，藉此減小切削力與刀具磨耗。
最典型的對象是氮化矽陶瓷這類抗拉強度極高的材料——直接切削時任何刀具都會很快破損。來源指出，雷射輔助可使工件材料局部軟化、抗拉強度降到原本的一半量級，切削阻力顯著下降、刀具磨耗大幅減少，乾切削中的震動也明顯改善；而且因為表面缺陷減少，雷射輔助車削試樣的斷裂強度反而優於研磨試樣。刀具端可搭配 CBN 等超硬材料，對鈦合金、鎳基合金這類難切削金屬同樣適用。陶瓷與 CBN 的材料特性見陶瓷刀具完整指南與CBN 與 PCBN 刀具指南。
裝置上的變化值得一提：以半導體為基礎的微型大功率雷射器出現後，整套雷射與輔助裝置可以裝進一臺車床裡，不再需要獨立的大型設備空間。鈦與耐熱合金的加工特性見S 類鈦與耐熱合金加工指南。
六、常見問題 FAQ
Ｑ：低溫冷卻和雷射輔助，該選哪一個？
看材料。低溫讓材料變脆有利於撕裂，適合高錳鋼、鈦合金這類韌性造成困難的材料；雷射讓材料軟化，適合陶瓷這類硬度與抗拉強度過高的材料。
Ｑ：一定要用液態氮嗎？
不一定。冷風切削把氣體控制在 -20℃ 以下就能抑制積屑瘤，成本遠低於液態氮；搭配微量霧化潤滑的效果在來源試驗中表現最好。
Ｑ：低溫冷卻一定會降低切削力嗎？
不一定。多數情況會降，但切削某些材料或冷卻溫度過低時，材料硬度反而升高，切削力可能不降反升，需依實際加工條件驗證。
Ｑ：積屑瘤要降到多低才會消失？
來源實測工件溫度到約 -20℃ 時積屑瘤基本被抑制，低於 -20℃ 則消失。這個門檻比多數人以為的高，不必動用超低溫。
本篇屬〈乾切削完整導讀:要不要拿掉切削液,五種製程與三種技術各自怎麼撐〉這條線,整條線該從哪讀到哪見該篇。
