切斷加工怎麼做：為什麼切到中心會出事
切斷的難處不在切得動，而在兩件事：切屑只能從自己開出來的窄溝退出去，以及刀具越靠近中心，切削速度越低。轉速頂到機台上限後，切削速度會隨直徑掉到中心的 0 m/min，表面越切越差、刃口越容易崩。本文說明背後的幾何，再帶到降進給時機、刃線斜角與飛邊，以及棒料與管件的差別。
一、切斷跟外徑車削差在哪？
外徑車削的刀尖只有一側貼著材料，切屑可往外甩開；切斷刀切進去後被兩面槽壁與槽底包住，只剩一條路——沿窄溝原路退出。排屑因此是切斷的關鍵因素（依 Sandvik 技術資訊）：刀片槽型要先把切屑收窄，捲成比槽還窄的彈簧狀才出得去。排屑失敗即連鎖反應：阻塞、表面變差、堵屑、崩刀。斷屑原理見車削切屑控制指南，選刀見切斷切槽刀具怎麼選。
| 比較項 | 外徑車削 | 切斷 |
|---|---|---|
| 切屑路徑 | 可自由排開 | 只能沿槽原路退出 |
| 包圍程度 | 單面接觸 | 兩槽壁加槽底，三面 |
| 切深加大 | 切削力上升 | 切削力與懸伸同時惡化 |

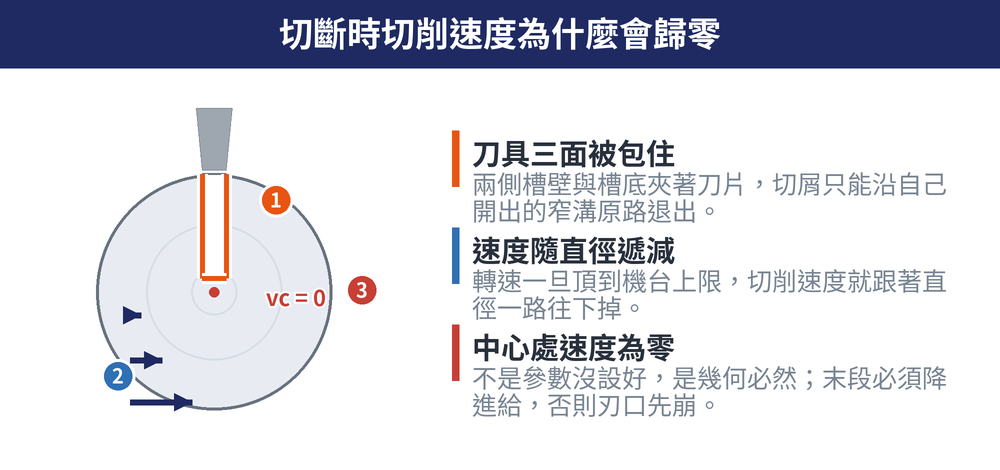

二、為什麼切到中心速度會歸零？
切削速度是刃口與工件的相對線速度，由直徑與轉速共同決定。外徑車削多用定速度控制，直徑變小時轉速自動往上補；切斷卻持續朝中心前進，直徑一路縮到零。轉速一旦頂到機台上限，切削速度只好隨直徑線性下滑，理論上在中心降到 0 m/min（依 Sandvik 技術資訊）。這是幾何的結果，換機台也躲不掉。公式見車削加工計算公式大全。
vc = π × D × n ÷ 1000
vc 為切削速度（m/min），D 為當下工件直徑（mm），n 為主軸轉速（rpm）。n 觸頂後成為定值，vc 便與 D 成正比。
| 當下直徑 D（mm） | vc（m/min） | 刃口狀態 |
|---|---|---|
| 60 | 565 | 正常切削 |
| 40 | 377 | 下滑 |
| 20 | 188 | 偏低 |
| 5 | 47 | 近乎擦刮 |
| 0 | 0 | 不再切削 |
此表固定 n 為 3000 rpm 看趨勢，非切削條件建議。
三、進給該在什麼時候降下來？
速度掉到很低時，刃口不再是切，而更接近擠與擦。刀尖負荷失衡，容易長積屑瘤（BUE，built-up edge，工件材料黏附堆積在刃口的現象），表面惡化，殘料變大。做法是提前降進給：在距中心約 2 mm 處降到刀具的最小推薦值（約 0.05 mm/r 量級），或降低 50–75%（依 Sandvik 技術資訊；Walter、YG1 亦有相近建議，實際值以型錄為準）。判讀見切斷切槽問題排除。
| 末段降進給的效果 | 原因 |
|---|---|
| 平衡刀尖負荷 | 負荷不集中單點 |
| 減少震動 | 切削力降，顫振少 |
| 延長刀具壽命 | 末段刃口最易崩 |
| 縮小飛邊 | 殘料小，去邊工時少 |
四、中心的殘料飛邊從哪來？
零件不完全是被切下來的：離心力持續把已分離的一側推開，刀具因此在中心留下一小塊殘料，即飛邊。物理上無法消除，只能靠幾何減輕。刃線斜角（切削刃相對徑向的傾斜量）是主要手段，也是取捨：斜角越大飛邊越小，但切屑流向被帶偏，控制變差；接近中置的刀片把切屑直接由槽引出，控制與壽命較好，代價是殘料明顯。中心高裝偏也生飛邊，見懸伸、刀柄與刀片定位。
| 刃線設計 | 飛邊 | 切屑控制與壽命 |
|---|---|---|
| 斜角較大 | 較小 | 較差，切屑流向被帶偏 |
| 接近中置 | 較明顯 | 較好，切屑由槽直接引出 |
| 左手型或右手型 | 決定偏向哪一側 | 視進給方向而定 |
五、棒料與管件切法一樣嗎？
同一把刀，問題不同。實心棒料一路切到中心，速度歸零與中心殘料都會發生，末段降進給是必要動作。管件切的是環形壁，切穿壁厚就結束，沒有真正的中心，但每轉都要切入切出，薄壁剛性差，容易被推開而震動變形。降進給規則同樣適用於管件（依 Sandvik 技術資訊），斜刃刀片可避免留下整圈殘環。切槽做法見一般切槽、簧環槽與端面切槽。
| 項目 | 實心棒料 | 管件與薄壁 |
|---|---|---|
| 末段情況 | 切到中心，vc 趨近 0 | 切穿壁厚即結束 |
| 主要風險 | 中心飛邊、末段崩刃 | 切入切出衝擊、變形 |
| 刃線取向 | 斜刃減少中心殘料 | 斜刃避免留下殘環 |
六、要切得穩先顧哪四件事？
讓切斷變穩的是四個基本動作。懸伸盡量短：切斷難排屑，同一支刀桿能容忍的懸伸比外徑車削短得多，但受可達性限制，有時得犧牲剛性。中心高偏差約 ±0.1 mm 以內（依 Sandvik 技術資訊）。刀片寬度（CW，cutting width，實際切出的槽寬）在強度允許下越小越好。冷卻液要真的到得了刃口。內圓切斷另需顧搪桿剛性，見搪孔該用什麼刀桿。
| 檢查項 | 目標 | 沒做到的後果 |
|---|---|---|
| 懸伸 | 可達性允許下最短 | 震動、槽壁刮傷、崩刃 |
| 中心高 | 約 ±0.1 mm 以內 | 剮蹭或留下飛邊 |
| 刀片寬度 CW | 強度允許下最小 | 切削力與廢料增加 |
| 冷卻液 | 高壓精準導向刃口 | 堵屑、壽命明顯縮短 |
本主題的完整導讀見〈車削刀路完整導讀〉。
七、常見問題 FAQ
Q：切斷時為什麼越接近中心表面越差？
轉速頂到機台上限後，切削速度隨直徑下降，中心處趨近 0 m/min，刃口從切削變成擠壓與擦刮，表面因此惡化。
Q：切斷的進給該在什麼時候降？
典型是在距中心約 2 mm 處降到最小推薦值（約 0.05 mm/r 量級）或降低 50–75%，實際值以型錄為準。
Q：中心凸出的殘料能完全消除嗎？
無法消除，只能減輕：加大刃線斜角、末段降進給，中心高控制在約 ±0.1 mm 以內。
Q：切管件也要在末段降進給嗎？
要。管件雖無實心中心，切穿瞬間負荷仍劇烈變化，降進給能減少震動並避免殘環。
發布日期：2026-08-09｜最後更新：2026-08-09
