切槽怎麼做：一般切槽、簧環槽與端面切槽
切槽不是只有一種做法。槽開在外徑，先看槽深與槽寬誰大來決定單步還是多步；要裝簧環，槽的尺寸得照標準尺寸表反推；槽開在端面，刀板必須是彎的，曲線要配得上槽徑，加工方向還不能反。本文按槽的長相分三種情境，談各自的做法與最容易出事的環節。

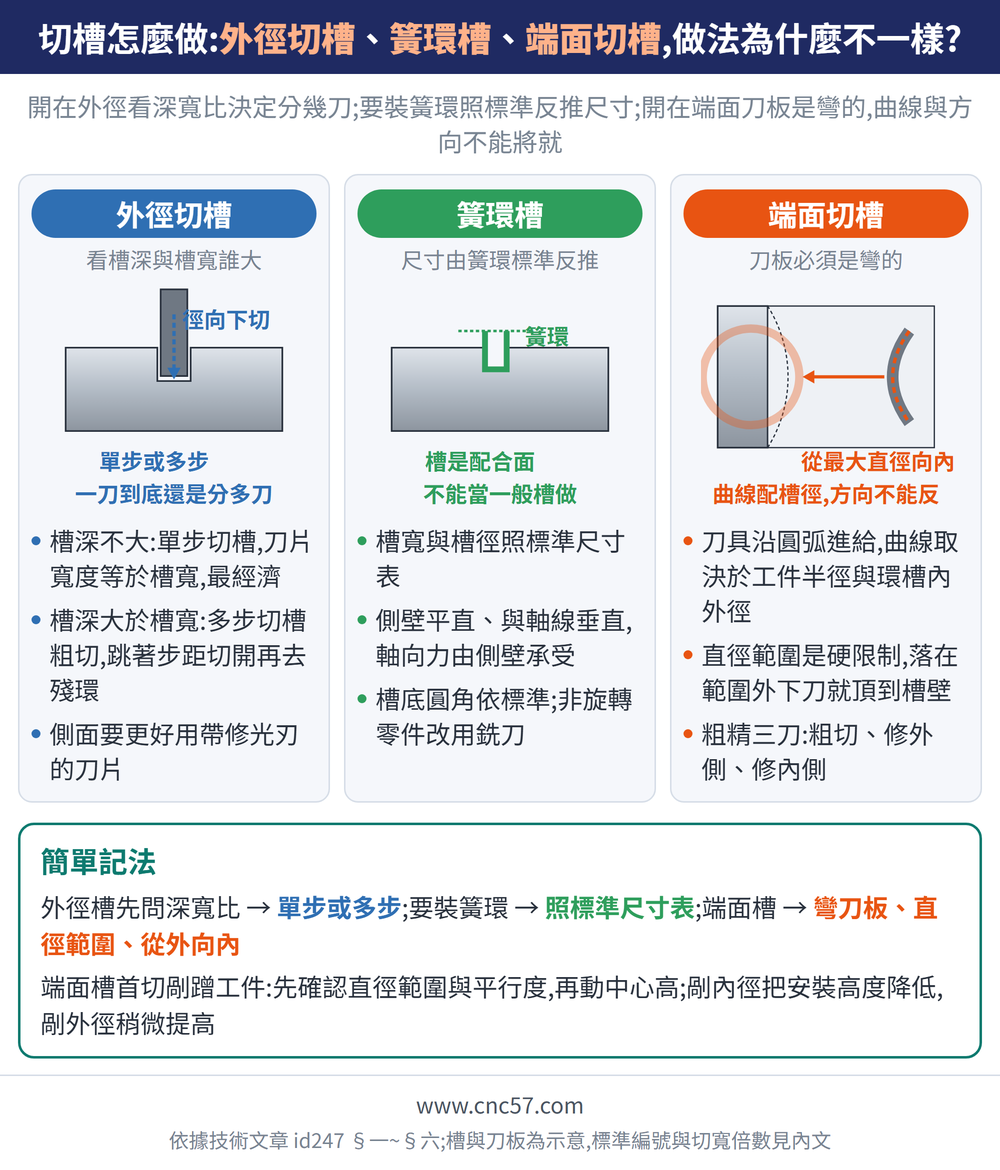

一、三種槽，做法為什麼不一樣？
同樣叫切槽，開在外徑、開在端面，或是要裝簧環（circlip，扣在槽裡防止零件軸向位移的擋環），做法完全不同。本文分三種情境：外徑切槽看深寬比決定分幾刀；簧環槽尺寸照標準走；端面切槽的刀板是彎的，曲線與方向不能將就。切斷機理見切斷加工怎麼做，選刀順序見切斷切槽刀具怎麼選。
二、外徑切槽：一刀到底還是分多刀？
外徑切槽先問：槽深與槽寬誰大。槽深不大時，單步切槽（single-pass grooving，刀片寬度等於槽寬、一次到底）最經濟；槽深大於槽寬則用多步切槽（multiple-pass grooving）粗切——跳著步距切開整條槽，再一次去除殘留的環（依 Sandvik 技術資訊）。比較見切斷切槽刀具怎麼選。
| 做法 | 什麼時候用 | 帶來什麼 |
|---|---|---|
| 單步切槽 | 槽寬在刀片寬度範圍內 | 最經濟的高生產率方法 |
| 多步切槽 | 槽深大於槽寬的粗切槽 | 粗切槽最佳方法 |
側面品質可再推一階：帶修光刃（Wiper）的切槽刀片能讓槽側面得到很高的表面品質（依 Sandvik 技術資訊），實際公差以型錄為準。切屑卡在窄槽是最常見的失敗，見車削切屑控制指南。
三、槽口要倒角，用現成刀片還是客製刀片？
槽口帶倒角有兩種做法（依 Sandvik 技術資訊），差別在倒角形狀由誰決定、量多大時哪種划算。刀尖圓角的影響見車削刀具圓弧半徑選擇指南。
| 做法 | 倒角怎麼來 | 取捨 |
|---|---|---|
| 用現成刀片 | 由刀片的刀尖圓角成形 | 成本低，形狀受規格限制 |
| 訂製客製刀片 | 刀片上做出精確倒角 | 一次性成本高，量產划算 |
四、簧環槽為什麼不能當一般槽做？
簧環在軸類與輪軸零件上很常見（依 Sandvik 技術資訊）。它跟一般槽的差別是：尺寸不是隨手訂的，而是由簧環標準反推——軸用外簧環見 DIN 471、孔用見 DIN 472（DIN 為德國標準化學會標準）。
| 要求 | 為什麼 |
|---|---|
| 槽寬與槽徑照尺寸表 | 簧環是標準件，槽是配合面 |
| 側壁平直、與軸線垂直 | 軸向力由側壁承受，歪斜會把環推出 |
| 槽底圓角依標準 | 圓角放大環會坐不到底 |
刀具可用三刃或雙刃切槽刀片，三刃用於較窄的槽、經濟性最好；孔內的簧環槽另有刀片與搪桿，此時懸伸與刀片定位才是主要限制，見切槽刀最怕的三件事。
容易漏掉的分岔點：簧環槽若開在非旋轉零件上（例如殼體），車削切槽邏輯不適用，應改用銑刀加工（依 Sandvik 技術資訊）。
五、端面切槽的刀板為什麼是彎的？
端面切槽是在端面上軸向切出環形槽。刀具沿圓弧進給，所以刀板必須是彎的，正確的曲線取決於工件半徑，選刀要同時考慮環槽的內外徑（依 Sandvik 技術資訊）。也就是說，一支刀同時定下曲線與左右手，都看工具機設定與工件旋轉方向。
直徑範圍是硬限制：刀板曲線是為某一段槽徑設計的；首切直徑落在範圍外，下刀就會頂到槽壁，刀板、刀片與工件可能一起報廢。
| 要決定的事 | 取決於 | 選錯的後果 |
|---|---|---|
| 刀板曲線（A 或 B） | 工件半徑、環槽內外徑 | 曲率不合會剮蹭槽壁 |
| 刀具方向（右手／左手） | 工具機設定、主軸旋轉方向 | 切削方向與刃口不合 |
方向同樣不能反：端面槽應從最大直徑開始向內加工，切屑控制才最好（依 Sandvik 技術資訊）；可互換刀板能以標準刀具代替非標刀具。
六、端面槽的三刀怎麼分？剮蹭了怎麼辦？
端面槽的粗精加工是三刀而非兩刀，因為內、外兩個徑向面都要修到位（依 Sandvik 技術資訊）。
| 刀次 | 做什麼 | 要注意 |
|---|---|---|
| 第一刀（粗加工） | 在允許直徑範圍內粗切 | 從最大直徑向內，斷屑較差 |
| 第二刀（精修外側） | 由外側向內修外徑面 | 切寬取刀片寬度 0.5–0.8 倍 |
| 第三刀（精修內側） | 內徑修到正確尺寸 | 比照第二刀 |
首切最常見的故障是刀板剮蹭工件：兩種症狀原因幾乎一樣——直徑範圍選錯、刀具與軸線不平行、中心高沒校——對策相反。
| 症狀 | 對策 |
|---|---|
| 剮蹭工件內徑 | 安裝高度適當降低 |
| 剮蹭工件外徑 | 安裝高度稍微提高 |
先確認直徑範圍與平行度，再動中心高；影響見切槽刀最怕的三件事，其他故障判讀見切斷切槽問題排除。
本主題的完整導讀見〈車削刀路完整導讀〉。
七、常見問題 FAQ
Q：槽深大於槽寬時，該用單步還是多步切槽？
用多步切槽粗切：跳著步距切開整條槽，再一次去除殘留的環。槽深不大時用單步切槽。
Q：簧環槽的槽寬與槽徑要照什麼定？
照簧環標準的尺寸表定，軸用外簧環見 DIN 471、孔用見 DIN 472，數值以圖面為準。
Q：端面切槽可以從內徑往外加工嗎？
不建議。端面槽應從最大直徑開始向內加工，這方向的切屑控制最好。
Q：端面切槽時刀板剮到工件怎麼辦？
先確認首切直徑是否落在刀板允許範圍、刀具是否與軸線平行；剮到內徑就降低安裝高度，剮到外徑則提高。
