粗搪刀具選擇:雙刃三刃、前角與主偏角怎麼選
粗搪的任務是擴孔、為精加工留下均勻餘量,追求高金屬去除率而非最終公差。選粗搪刀就是回答三個問題:幾條切削刃(雙刃或三刃)、滑塊用正前角或負前角、主偏角多大;再加一條懸伸門檻決定是否換減震刀具。
一、粗搪的角色:擴孔、為精加工鋪路
粗搪擴孔、為精加工做準備,精搪才把孔修到規定公差與表面品質,兩者前後接力、不是二選一。粗搪目標:在功率與穩定度許可下追求最高金屬去除率,並把餘量留均勻。四種搪孔方法與粗精分工見搪孔加工入門:四種搪孔方法與刀具剛性原則。
二、粗加工三種方法:高生產率、階梯、單刃
粗搪有三種打法,依現場條件挑一種:
| 方法 | 特點 | 適用時機 |
|---|---|---|
| 高生產率搪孔加工 | 多刃同高、高金屬去除率 | 要去除大切削餘量、功率充足時的首選 |
| 階梯搪孔加工 | 刀刃軸向錯位,把切屑在寬度上切成兩段 | 大徑向切深,或軟質長切屑材料排屑困難時 |
| 單刃搪孔加工 | 只用一條切削刃,功率需求最低 | 工具機功率受限,或切屑控制特別嚴苛時 |
選擇邏輯:要快用高生產率、難排屑或大切深用階梯、功率不夠用單刃。後續前角、主偏角與懸伸決策主要針對高生產率與階梯這兩種多刃刀。

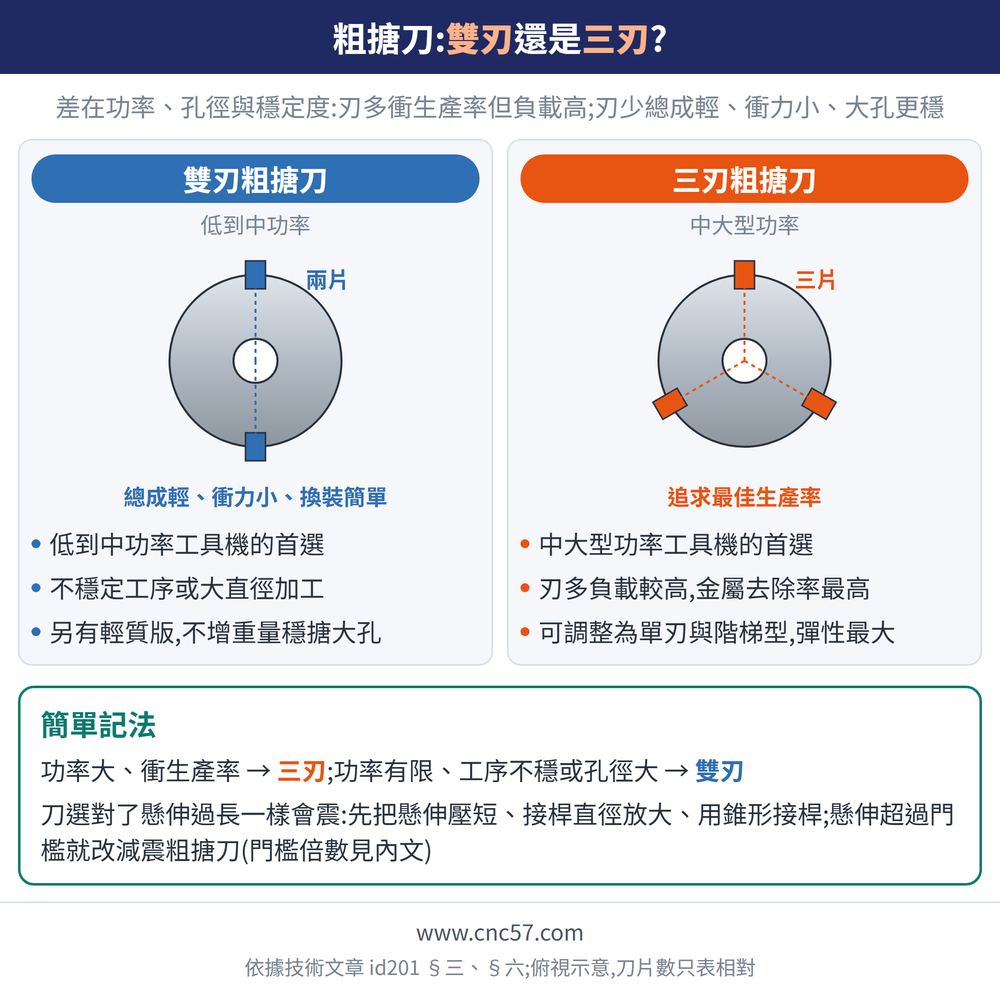

三、雙刃還是三刃:看功率、直徑與穩定度
多刃粗搪刀最常見的取捨是雙刃還是三刃:功率大、衝生產率就三刃;功率有限、工序不穩或孔徑大就雙刃。

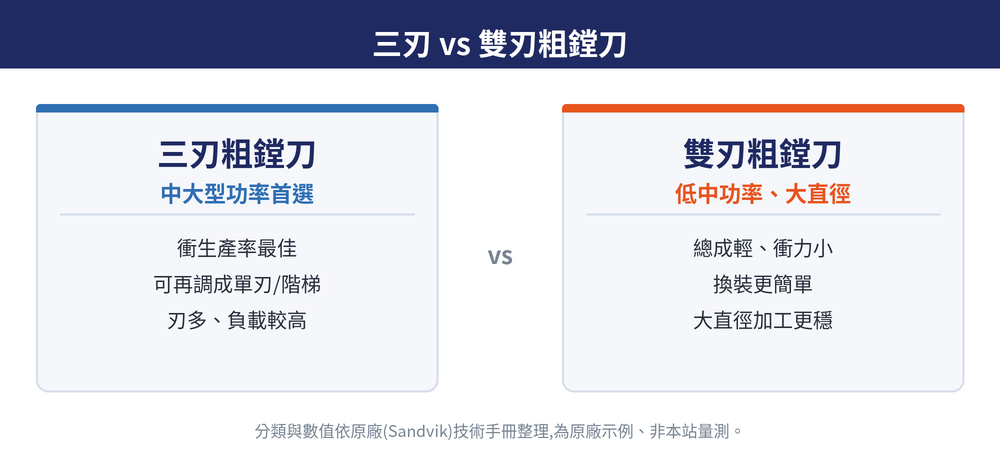

| 項目 | 三刃粗搪刀 | 雙刃粗搪刀 |
|---|---|---|
| 適用工具機 | 中大型功率,追求最佳生產率的首選 | 低到中功率、不穩定工序或大直徑加工的首選 |
| 靈活性 | 也可調整為單刃與階梯型 | — |
| 重量與衝力 | 刃多、負載較高 | 總成輕、衝力小,換裝更簡單,大直徑加工更穩 |
另有輕質粗搪刀延續雙刃重量優勢,不增加刀具重量就能穩定搪大孔;懸伸偏長則有減震粗搪刀可選(見第六節)。
四、滑塊前角:正前角還是負前角
粗搪刀的刀片滑塊有正前角與負前角兩種,取捨方向如下:
| 滑塊型式 | 適用工況 | 附帶條件 |
|---|---|---|
| 負前角刀片滑塊 | 穩定工況下刀片經濟性更好;需要高強度刀片、高製程安全性的苛刻應用 | 斷續切削、夾砂、疊搪孔等,常僅限通孔加工 |
| 正前角刀片滑塊 | 切削力更低,粗搪中占優勢 | 搭配小刀尖角、小刀尖半徑更能保持低切削力 |
料況穩、要刀片耐用又便宜偏向負前角;想壓低切削力、減少功率與震動負擔偏向正前角。穩定工況下再加 Wiper(修光刃)刀片,可換更高進給率或更好的表面品質。
五、主偏角:軸向力與徑向力的拉鋸
主偏角(切入角)容易被忽略卻直接影響震動。原廠規則:較大的主偏角(較小的切入角)會產生較大的軸向力;較小的主偏角(較大的切入角)會產生較大的徑向切削力。
搪孔刀桿是懸臂結構、側向剛性差,徑向力正是引發震動與偏斜的主因,軸向力沿刀桿方向影響小得多。所以搪孔偏好「軸向力大於徑向力」的配置,較小的主偏角因徑向力大而容易引發震動。
六、懸伸與減震:記住「4 倍」這個門檻
粗搪刀選得再對,懸伸過長一樣會振。原廠好記的門檻:當懸伸長度超過接口直徑的 4 倍時,就該改用減震粗搪刀。這個 4 倍門檻和精搪、銑削一致,是跨工序通用的懸伸警戒值。
「懸伸超過接口直徑 4 倍改用減震刀具」與主偏角具體角度值(如 84°、90°、95°)為原廠(Sandvik)技術手冊的通用建議與型錄示例,非本站量測,實際會因工件、工具機與材料而異,選型時以原廠規格為準。
在此之前先把懸伸壓短、接桿直徑放大、盡量用錐形接桿以提高剛性、壓下震動。搪孔刀桿的型號、規格與尺寸選型見內徑搪孔刀桿型號解析:ISO搪孔刀桿選型與規格指南。
最後更新:2026-07-26
七、常見問題 FAQ
Q：粗搪刀該選雙刃還是三刃?
看功率、孔徑與穩定度。中大型功率、追求最高生產率選三刃(還能改單刃或階梯,彈性最大);低到中功率、工序不穩或大直徑選雙刃,總成輕、衝力小、換裝簡單、更穩。懸伸偏長再考慮減震版。
Q：粗搪的正前角和負前角滑塊怎麼選?
負前角在穩定工況經濟性較好,適合需高強度刀片、高製程安全性的苛刻應用(斷續切削、夾砂、疊搪孔,常僅限通孔);正前角切削力較低,粗搪中占優勢。料況穩、要耐用又便宜偏負前角,要壓低切削力與功率負擔偏正前角。
Q：為什麼主偏角會影響搪孔的震動?
主偏角決定切削力分到軸向與徑向的比例:較小主偏角產生較大徑向力,而徑向力正是懸臂搪孔刀桿震動與偏斜的主因,軸向力沿刀桿影響小很多。所以搪孔偏好軸向力大於徑向力,較小主偏角易引發震動。
Q：什麼時候一定要換成減震粗搪刀?
通用門檻:懸伸長度超過接口直徑的 4 倍就改用減震粗搪刀,精搪與銑削同此警戒值。門檻前先壓短懸伸、放大接桿直徑、用錐形接桿提高剛性。實際會因工件、工具機與材料略有不同,4 倍是起手參考而非絕對值。
