擺線銑削與動態銑削:深槽與難削材的高效路徑策略
開槽慢,是因為刀具三面同時受切、包覆角接近半圈。擺線銑削讓刀具走小圓弧疊加前進,用很小的徑向切深換很大的軸向切深;動態銑削則由 CAM 把包覆角控制成定值。
一、先看四句話
整篇的骨架就是這四句，細節在後面各節展開。
| 環節 | 發生什麼 | 結論 |
|---|---|---|
| 問題 | 全槽寬開槽，包覆角接近半圈 | 力與熱都集中 |
| 擺線 | 小圓弧疊加，壓低瞬時 ae | 可用大 ap 一次到底 |
| 動態 | CAM 把包覆角控成恆定 | 負荷從頭到尾平穩 |
| 進給 | ae 變小會觸發切屑減薄 | 不補償就只是摩擦 |
二、全槽寬銑削的困境

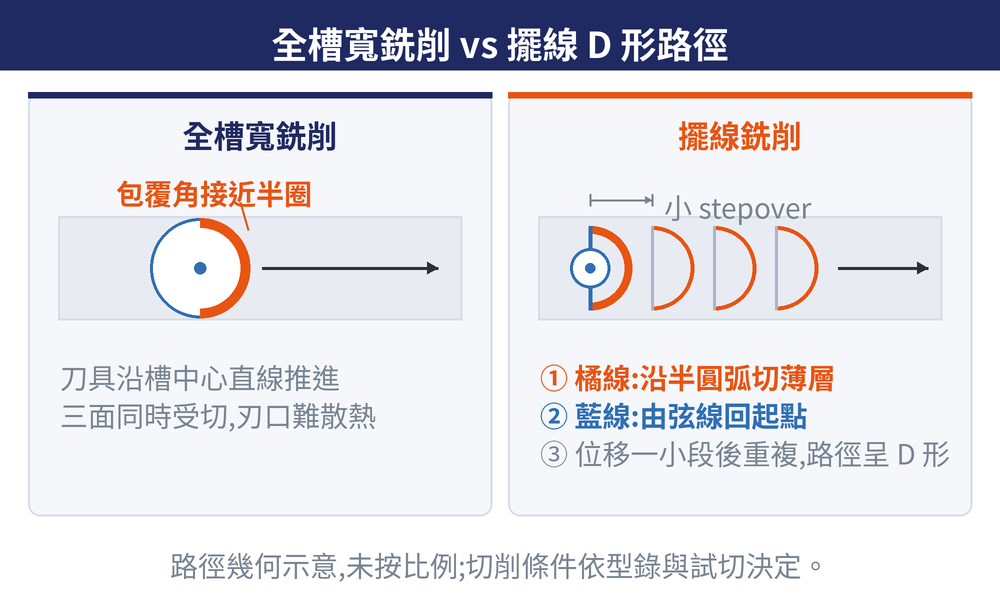

直接開槽時,刀具兩側刃與底刃三面同時吃料,包覆角接近半圈。力、熱與切屑全擠在同一段刃口。
排屑空間又被槽壁封住,切屑容易二次切削。結果只能把切深壓小、一層層慢慢磨。
| 問題 | 後果 |
|---|---|
| 包覆角接近半圈 | 刃口埋在工件裡難散熱,溫度高、磨耗快 |
| 三面同時受切 | 徑向力抵消不掉,刀具彎曲與震動風險升高 |
| 切屑排不出去 | 切屑被反覆輾壓,刃口崩損、槽面變差 |
| 只能壓低切深 | 分層次數暴增,整體工時拉長 |
負荷集中也是顫振最容易發生的條件,見銑削顫振的成因與對策。

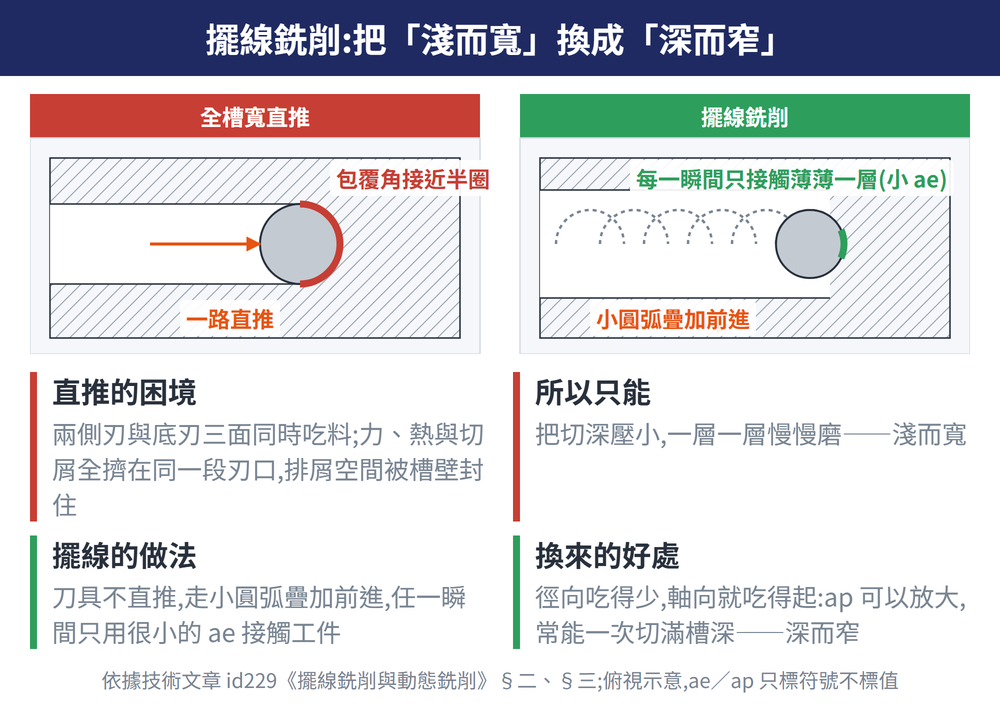

三、擺線銑削:淺而寬換成深而窄
擺線銑削不讓刀具一路直推,而是走小圓弧疊加前進,任一瞬間只用很小的 ae(徑向切深)接觸工件。
徑向吃得少,軸向就吃得起:ap(軸向切深)可以放很大,常能一次切滿槽深。
| 好處 | 原因 |
|---|---|
| 切削力明顯下降 | 包覆角小,單刃參與切削的長度短 |
| 散熱條件變好 | 刃口切一小段就離開,有空檔降溫 |
| 排屑順暢 | 圓弧路徑留下讓位空間 |
| 刀具壽命拉長 | 磨耗沿刃長平均分佈,不集中一點 |
| 可用大 ap 一次到底 | 側向力小,長刃刀具也撐得住 |
| 對機台剛性要求低 | 負荷平穩,不靠瞬間大扭矩 |
要用大 ap 就得配長刃刀具,懸伸與彎曲量的關係見立銑刀刀長與彎曲量。
四、動態銑削:把包覆角控制成定值
動態銑削是更廣的概念:由 CAM 持續控制包覆角維持恆定,遇轉角或內角自動調整路徑與進給。擺線只是手段之一。
| 比較 | 擺線銑削 | 動態銑削 |
|---|---|---|
| 層級 | 一種具體路徑形狀 | 一套策略,涵蓋多種路徑 |
| 核心手法 | 小圓弧疊加,壓低瞬時 ae | 即時運算包覆角,路徑與進給同調 |
| 遇轉角內角 | 靠圓弧緩衝,仍可能起伏 | 主動避讓減速,把負荷壓平 |
| 典型用途 | 開槽、鍵槽、擴孔 | 整片型腔粗加工與去料 |
| CAM 依賴 | 較低,部分控制器有現成循環 | 高,需支援該演算法的模組 |
兩者都是用路徑換效率;另一條路是用刀具幾何換效率,見高進給銑削 HFM。
五、什麼場合值得用
價值在難切的地方,一般開闊面銑削未必划算。
| 適用場合 | 為什麼 |
|---|---|
| 深槽、鍵槽等封閉槽形 | 全槽寬最吃虧的場合,改善幅度最明顯 |
| 不鏽鋼、鈦合金、耐熱合金 | 熱負荷分散,刃口有降溫空檔 |
| 薄壁件、易變形工件 | 側向力小,被推開與震動的機會低 |
| 剛性或功率有限的機台 | 負荷平穩,舊機也用得上 |
難削材的整體策略見S 類鈦與耐熱合金加工指南。
六、導入前要注意的事
| 注意事項 | 說明 |
|---|---|
| ae 變小會觸發切屑減薄 | 每齒進給要往上補償,否則只是摩擦不切 |
| 需要 CAM 支援 | 路徑無法手寫,舊版軟體做不出來 |
| 程式碼量與空刀行程變多 | NC 檔變大,控制器讀取速度要跟得上 |
| 進給率與加減速要跟得上 | 每個圓弧都減速,省下的時間會被吃掉 |
| 刀具要選長刃型 | 短刃切不滿深度,大 ap 的優勢用不上 |
補償算法見切屑減薄與進給補償;ae 與 ap 的實際比例依型錄與試切決定,見立銑刀切削條件計算指南。
本文各表為典型取向,請以型錄或標準為準;非本站量測。
七、常見問題 FAQ
Q:擺線銑削和動態銑削是同一件事嗎?
不是。擺線是一種具體的圓弧疊加路徑,動態銑削是讓包覆角維持恆定的整套策略,擺線只是達成方式之一。
Q:空刀行程變多,為什麼還比較快?
因為軸向切深可以放大好幾倍,分層次數大幅減少。省下的層數通常遠多於多走的圓弧距離。
Q:改用擺線路徑後,進給要不要調整?
要。徑向切深變小會產生切屑減薄,每齒進給必須往上補償,否則刃口只是在摩擦。
Q:沒有支援動態銑削的 CAM,還能用擺線嗎?
通常可以。單純的擺線開槽路徑較單純,部分 CAM 與控制器有現成循環;完整的恆定包覆角控制才一定要專屬模組。
