鑽頭修磨的十種手法:先看缺陷再選方法,以及槍鑽為什麼不能手磨
鑽頭修磨的做法很多,但很少人講「這一招在補哪個缺陷」。標準麻花鑽有四個先天不足,來源的十種手法就是分別對付這四點——先認缺陷再選方法,才不會亂磨。後半談槍鑽:什麼時候強制下機、能磨掉多少、只能動哪三處,以及為什麼不該手工磨。

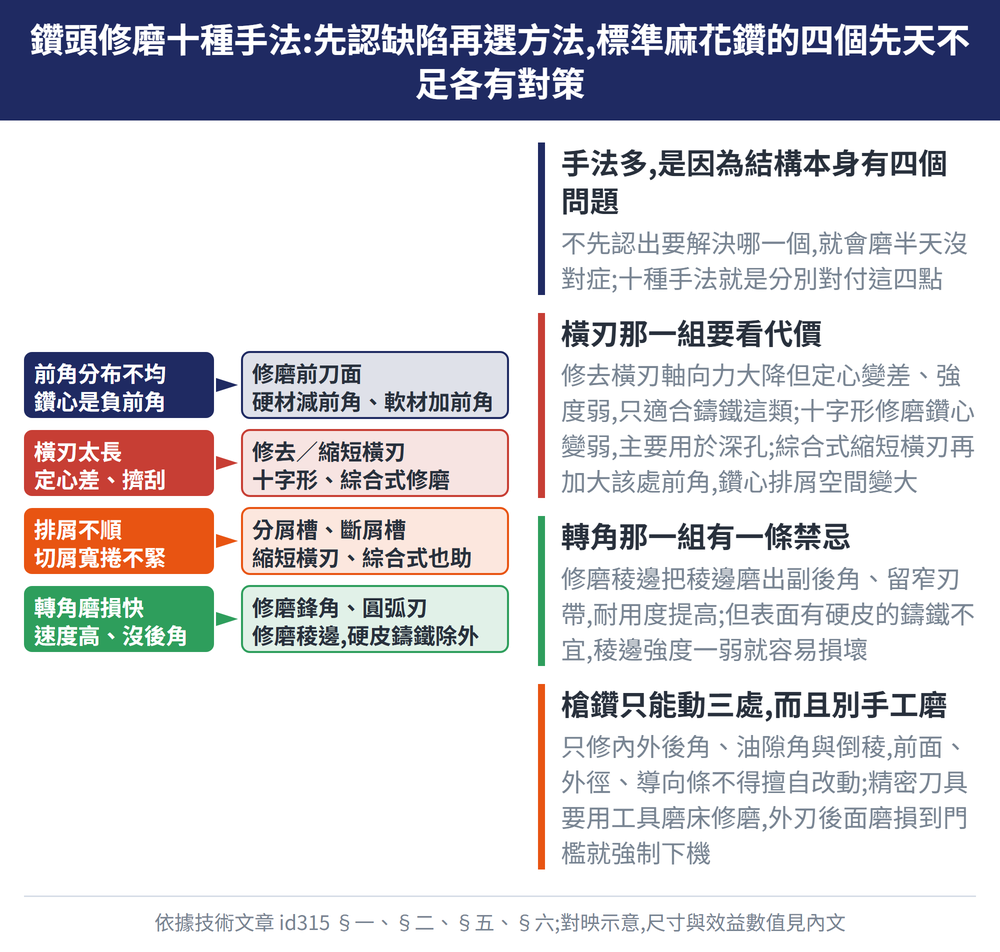

一、先認缺陷:標準麻花鑽的四個先天不足
修磨手法之所以多,是因為標準麻花鑽結構本身就有四個問題。不先認出要解決哪一個,就會磨半天沒對症:
| 缺陷 | 實際發生什麼 |
|---|---|
| ① 前角分布不均 | 外緣前角大,鑽心附近是負前角,中心切削條件差 |
| ② 橫刃太長 | 定心不良會擺動;橫刃負前角又鈍,是在擠刮金屬,阻力大 |
| ③ 排屑不順 | 刃上各點切屑流速差很多,碳鋼切屑寬又捲不緊,易堵在槽裡 |
| ④ 轉角磨損快 | 轉角切削速度最高、稜邊後角 0°,摩擦生熱且刀齒薄弱 |
二、十種手法各補哪一項
| 手法 | 補 | 重點 |
|---|---|---|
| 修去橫刃 | ② | 軸向力大降,但定心變差、強度弱,只適合鑄鐵這類 |
| 縮短橫刃 | ②③ | 在主刃上做出轉折點,利於分屑斷屑 |
| 十字形修磨 | ② | 橫刃前角加大甚至變正,鑽心變弱,主要用於深孔 |
| 綜合式修磨 | ②③ | 縮短橫刃＋加大該處前角,鑽心排屑空間變大 |
| 修磨前刀面 | ① | 硬材料減小外緣前角求強度,軟材料加大鑽心前角求順暢 |
| 修磨分屑槽 | ③ | 兩後刀面交錯磨小狹槽,韌性材料鑽大深孔用 |
| 開斷屑槽 | ③ | 前刀面沿主刃磨槽,韌性大的材料斷屑效果好 |
| 修磨鋒角 | ④ | 轉角磨出過渡刃,強化刀尖、降軸向力、改善散熱 |
| 圓弧刃鑽頭 | ④ | 外緣磨成圓弧,刃長增加、單位負荷減小,低碳鋼薄板小孔適用 |
| 修磨稜邊 | ④ | 0° 副後角磨成 6°~8°、留 0.1~0.2mm 刃帶,耐用度可提高一倍 |
一條禁忌:表面有硬皮的鑄鐵不宜修磨稜邊——稜邊強度一弱就容易損壞。圓弧刃鑽頭的比例來源給 R≈L≈M≈(0.6~0.65)d、bΦ=(0.03~0.05)d。
三、修磨後能拿回多少
綜合而言:鑽孔鋼件時與標準麻花鑽相比,軸向力可降低 35%~47%、轉矩降低 10%~30%,因而能加大進給、提高切削速度,效率提高 3~5 倍,孔精度也有改善。⚠ 註:兩處百分比範圍來源疑似漏印連接符,本文以「~」呈現,屬單一來源實測值,請自行試磨驗證。
四、用夾具磨:k 值怎麼查
依錐面磨法原理用夾具修磨,鑽頭裝進夾具後要依直徑調整 k 值:
| 鑽尖角 2φ | 直徑 d(mm) → k 值 |
|---|---|
| 118° | 30→51、35→43、40→36、45→31、50→23 |
| 130° | 30→47、35→39、40→31、50→15 |
⚠ 130° 那列來源就沒有 45 這一檔,照實不補、不內插。修磨鋒角表的後角欄在來源是跨列合併儲存格,逐列對應無法判讀,本文不列該欄。角度定義與對稱性檢查見〈刀具磨完怎麼驗〉。
五、槍鑽:什麼時候該下機、能磨掉多少
槍鑽拖著不磨,外刃稜角過度磨損,修磨留量變大、切屑品質變差——愈拖愈虧。所以要訂磨鈍標準:外刃後面磨損到就強制下機,不管還能不能鑽。
| 判斷方式 | 門檻 |
|---|---|
| 外刃後面磨損(D<15mm) | 0.3~0.5mm |
| 外刃後面磨損(D>15mm) | 0.4~0.6mm |
| 看機台負荷表 | 轉矩比初始值增加 25% 即已鈍化 |
能磨多少?以 φ10mm 為例:公差 h5、最小 9.994mm,磨去 10mm 刃長後直徑約縮 0.005mm、降到 9.989mm;而鑽孔時孔徑本來就會擴張 0.01~0.02mm,所以磨掉 10mm 仍鑽得出 H8 級孔。孔若無精度要求,可一直磨到導向條失去作用。
六、槍鑽只能動三處,而且別手工磨
槍鑽只修磨內外後角、油隙角與倒稜;前面、外徑、導向條不得擅自改動。基準角度外角 30°、內角 20°,適用絕大多數鋼材;鑽重疊板件時為讓排屑小圓錐儘量小,內角應小於 10°。
因為是精密刀具,要用工具機修磨、不宜手工磨,常用萬能工具磨床配三向夾頭與專用夾套。唯一例外是 0.6mm 倒稜,可手持在砂輪端面上修;砂輪建議用鑽石砂輪。高強度合金鋼斷屑困難時另有兩種特殊刃型:「三角度」(第一外角 45°、第二外角 4°~8°,第一外角徑向寬度取 D/4 處)與「分屑臺」(第一外角錯開 0.4~0.8mm 不直接相連,直徑大於 15mm 效果更好)。
七、常見問題(FAQ)
Q: 十種手法可以同時用嗎?
可以,綜合式修磨本身就是兩招合併(縮短橫刃＋加大前角)。但要注意衝突:修去橫刃已削弱鑽心,再疊十字形修磨等於雙重削弱;修磨稜邊碰上有硬皮鑄鐵是明文禁忌。先確定要對付哪個缺陷,再看兩招會不會打架。
Q: 修磨稜邊真的能讓壽命翻倍?
來源寫的是「可提高耐用度一倍」。原理不難懂:標準麻花鑽稜邊副後角是 0°,整條都在跟孔壁摩擦生熱;磨成 6°~8° 並留 0.1~0.2mm 刃帶後摩擦面積大減。但這是單一來源說法,且有材料前提——有硬皮的鑄鐵不能這樣磨。
Q: 槍鑽為什麼不能像麻花鑽那樣手磨?
因為刃部幾何要求精確位置——內外角、油隙角彼此相關,靠手感磨不出來。角度一偏,排屑小圓錐的形狀就變了,深孔最怕這個。麻花鑽磨壞損失一支鑽頭,槍鑽磨壞是高單價刀具加上整批孔。
Q: 槍鑽磨完怎麼確認角度對不對?
用樣套法。拿易切削材料自製:以標準角度的槍鑽加工到 4D 深(D 為刃部直徑),再從超過軸線 1~1.5mm 且與軸線平行的平面銑去不通孔端多餘材料,長度以外刃完全露出為宜。檢查時手持樣套與待檢槍鑽頂刃重合、前面與銑口平行,看刀尖、內外角與過油間隙。
