刀具磨完怎麼驗:車刀的三種量角法與鉸刀的四項檢測
刀具修磨的教材幾乎都停在「磨完」,沒人講怎麼驗。這篇補上兩把刀的驗收:鎢鋼車刀用哪三種量角工具、各量哪幾個角,以及為什麼量了兩個角就不必量第三個;鉸刀的直徑、前角、後角、徑向圓跳動各用什麼方法量,含兩條可以直接套的計算式。

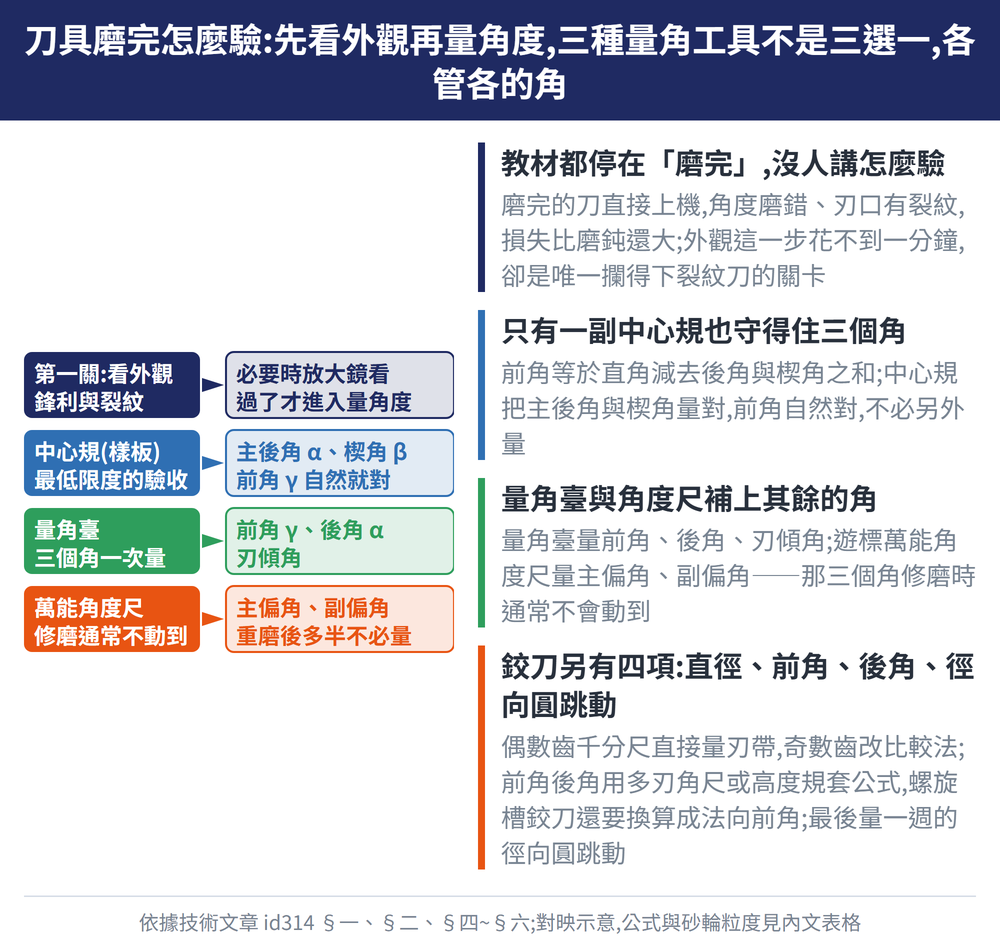

一、先看外觀,再談角度
刀具修磨的資料有個共通現象:寫到「磨完」就結束了。但磨完的刀直接上機,角度磨錯、刃口有裂紋,損失比磨鈍還大。來源的順序很簡單——先看外觀,再量角度。
外觀看三件事:刃口鋒不鋒利、表面有沒有裂紋、必要時用 10~20 倍放大鏡檢查。外觀過了才進入量角度。這一步花不到一分鐘,卻是唯一能攔下「已經有裂紋的刀」的關卡。
二、鎢鋼車刀:三種工具各量哪幾個角
一般把車刀修磨後的角度檢測分成三種方法,不是三選一,是各管各的角:
| 方法 | 量什麼 |
|---|---|
| 中心規(樣板)法 | 主後角 α、楔角 β |
| 量角臺法 | 前角 γ、後角 α、刃傾角 |
| 遊標萬能角度尺法 | 主偏角 κr、副偏角 κr′ |
這裡有一個省事的關係值得記住:γ＝90°−(α＋β)。也就是說,只要用中心規把主後角 α 與楔角 β 量對了,前角 γ 自然就對,不必再另外量一次。手邊只有一副中心規時,這條就是最低限度的驗收。
三、順帶一提:鎢鋼車刀該用什麼砂輪磨
同一節還給了一張依目標表面粗糙度選砂輪的表——這和一般依刀具材料選砂輪的表不同,它是鎢鋼車刀的特化版:
| 砂輪 | 粒度 | 可達 Ra |
|---|---|---|
| GC 粗磨 | 46#~60# | 0.8~1.6μm |
| GC 精磨 | 60#~120# | 0.1~0.4μm |
| 鑽石(樹脂)粗磨 | 100/120~120/140 | 0.4~0.8μm |
| 鑽石(樹脂)精磨 | 170/200~200/230 | 0.2μm |
GC 砂輪硬度 H~K、組織 6~7、陶瓷結合劑;鑽石砂輪濃度粗磨 75~100、精磨 50~75。這是單一來源值,不同砂輪與機台請自行試磨驗證。砂輪的通用選型見〈磨刀具要用什麼砂輪〉。
四、鉸刀直徑:偶數齒與奇數齒量法不同
偶數直齒鉸刀最單純:外徑千分尺直接量刃帶部位。奇數齒或螺旋槽鉸刀千分尺跨不到對邊,要改用比較法:先拿一支尺寸相當的標準件量出實際直徑,頂在兩頂針間轉動、把千分表對零;換上被測鉸刀,測頭放在齒槽間,轉動鉸刀讓後刀面接觸測頭,測到刃帶處的讀數就是兩者半徑差。
五、鉸刀前角與後角:兩種量法、兩條公式
多刃角尺法:量塊與靠尺分別放在相鄰兩刀齒上,量尺與鉸刀軸線垂直,轉動扇形刻度遊標讓量尺測量面與前刀面完全接觸,再依鉸刀齒數讀出對應刻度。量後角時把量塊工作面貼合後刀面,讀法相同。
高度規法需要算,但工具最普及。鉸刀頂在兩頂針間,量出鉸刀中心距平台高度 A,再讓高度規測量面與前刀面完全貼合、讀出前刀面距平台高度 B:
| 要量 | 量什麼高度 | 算式 |
|---|---|---|
| 前角 γ | 中心高 A、前刀面高 B | sinγ＝2(A−B)/D |
| 後角 α | 中心高 A、齒頂高 C | sinα＝2(C−A)/D |
D 是鉸刀直徑。螺旋槽鉸刀要多一步:上式量到的是端剖面前角 γ1,垂直於螺旋刃的法向前角要換算——tanγn＝tanγ1·cosω(ω 為刀齒螺旋角)。這一步常被略過,結果拿端剖面的數字去對圖面的法向前角,自然對不起來。
六、最後一項:徑向圓跳動
鉸刀夾在測量架兩頂針間,千分表測頭接觸校準部分的齒背,慢慢由齒背往刀刃方向轉動,就能量出各刀齒一週的徑向圓跳動。外觀同時檢查毛邊、燒傷、裂紋、捲刃、崩刃,以及前後刀面的粗糙度(目測或用粗糙度樣板比較)。
七、常見問題(FAQ)
Q: 只有一副中心規,能驗到什麼程度?
能驗到主後角與楔角,而靠 γ＝90°−(α+β) 這條關係,前角也等於驗過了。三個最關鍵的角度用一副中心規就守得住。量不到的是主偏角、副偏角與刃傾角——那要量角臺或萬能角度尺,但那三個角在修磨時通常不會動到。(刃傾角 λs 是 ISO 術語;台灣傳統車刀圖面以「後斜角／邊斜角」合起來表示同一組幾何,不是同一個角的別名。)
Q: 鉸刀磨完還要再研磨嗎?
要提高鉸孔品質的話要。來源給的是研磨套法:普通車床帶動鉸刀反向旋轉,轉速 45~80r/min,鑄鐵研磨套加金剛砂粉與煤油拌成的研磨膏,用手捏住研磨套往復。研磨套壁厚 0.5~0.8mm、開口槽寬 0.8~1.0mm、斜角 10°、長度是鉸刀工作部分的 1.5 倍;往復時研磨套超出工作部分的距離不要大於套長 1/3。
Q: 刃帶寬窄不一致代表什麼?
代表有錐度。一般把它列為修磨中的即時檢查點——每磨完一個刀齒的後刀面就看一次刃帶,不一致就馬上調整工作台,不要等全部磨完才發現。這是少數「邊磨邊驗」而不是「磨完再驗」的項目。
Q: 鉸刀為什麼容易磨出形狀誤差?
多半出在頂針的鬆緊。頂得太緊,轉動不靈活,小直徑鉸刀還會彎曲變形;太鬆則軸向竄動,修磨後形狀誤差變大。其次是齒託片位置——要儘量靠近刀刃,並讓刀齒全程緊貼託片頂端。還有進給要均勻,砂輪在同一處停留太久會燒傷與留下凹痕。
