鑽頭柄部與莫氏錐度規範:MT錐度尺寸與柄部結構解析｜CNC57
鑽頭柄部與莫氏錐度（Morse Taper）是確保刀具穩定夾持與傳動效率的關鍵規範。透過標準化錐度（MT1～MT6）搭配帶扁尾或帶螺紋結構，可提升固定強度、防止滑動並確保加工精度。不同柄部形式適用於不同設備與加工條件。本文說明柄部與錐度的概念、莫氏錐度規格、扁尾與螺紋柄差異及選型原則，作為鑽頭選型與 CNC 加工的參考。
一、柄部與錐度的概念
柄部是鑽頭與機台連接、負責傳遞扭矩的部位；錐度是具錐形角度的夾持結構，利用摩擦力固定，可提高夾持穩定性、降低滑動風險。
二、莫氏錐度（Morse Taper）
| 項目 | 說明 |
|---|---|
| 常見規格 | MT1、MT2、MT3、MT4、MT5、MT6 |
| 特性 | 自鎖式設計、高同心度 |
| 優點 | 安裝快速、承載能力高 |
| 錐角 | 約 1.49°（小錐角可自鎖） |
| 尺寸參數 | D 大端直徑、d 小端直徑、L 長度 |

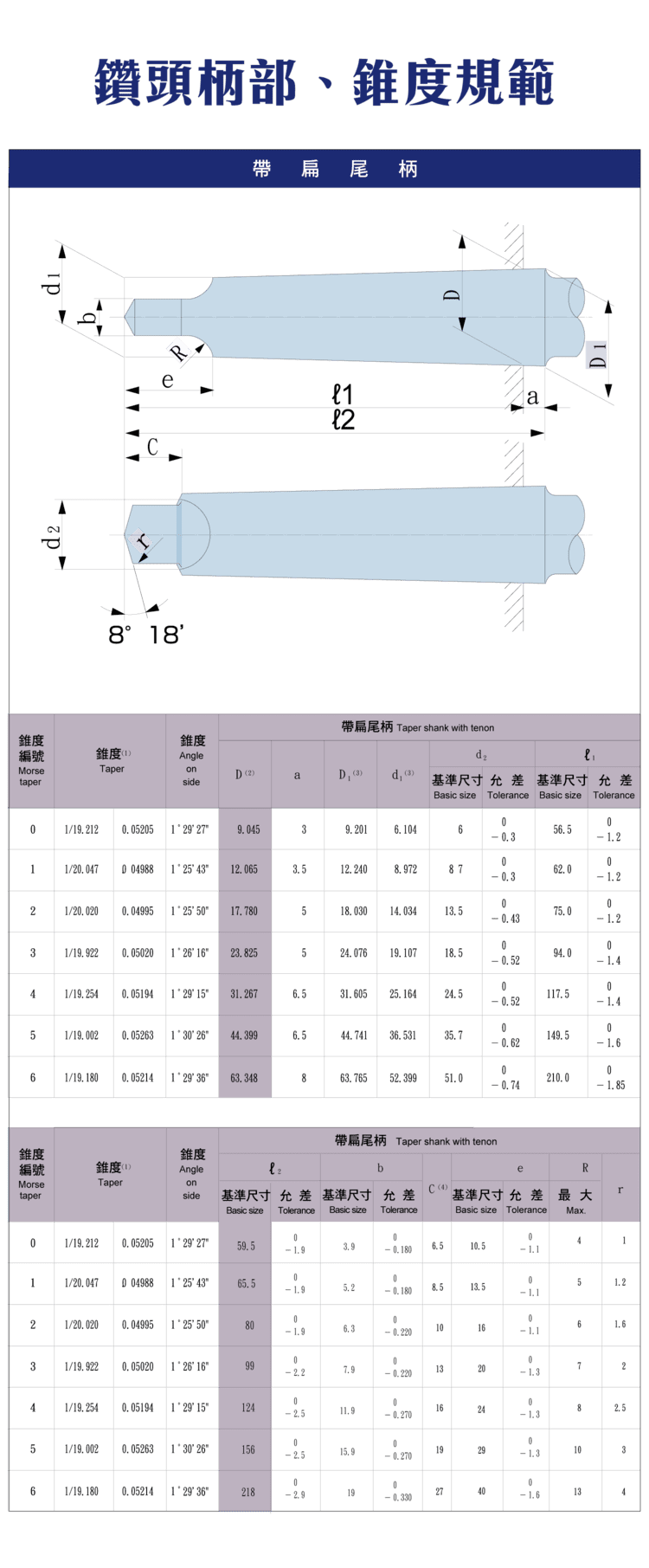

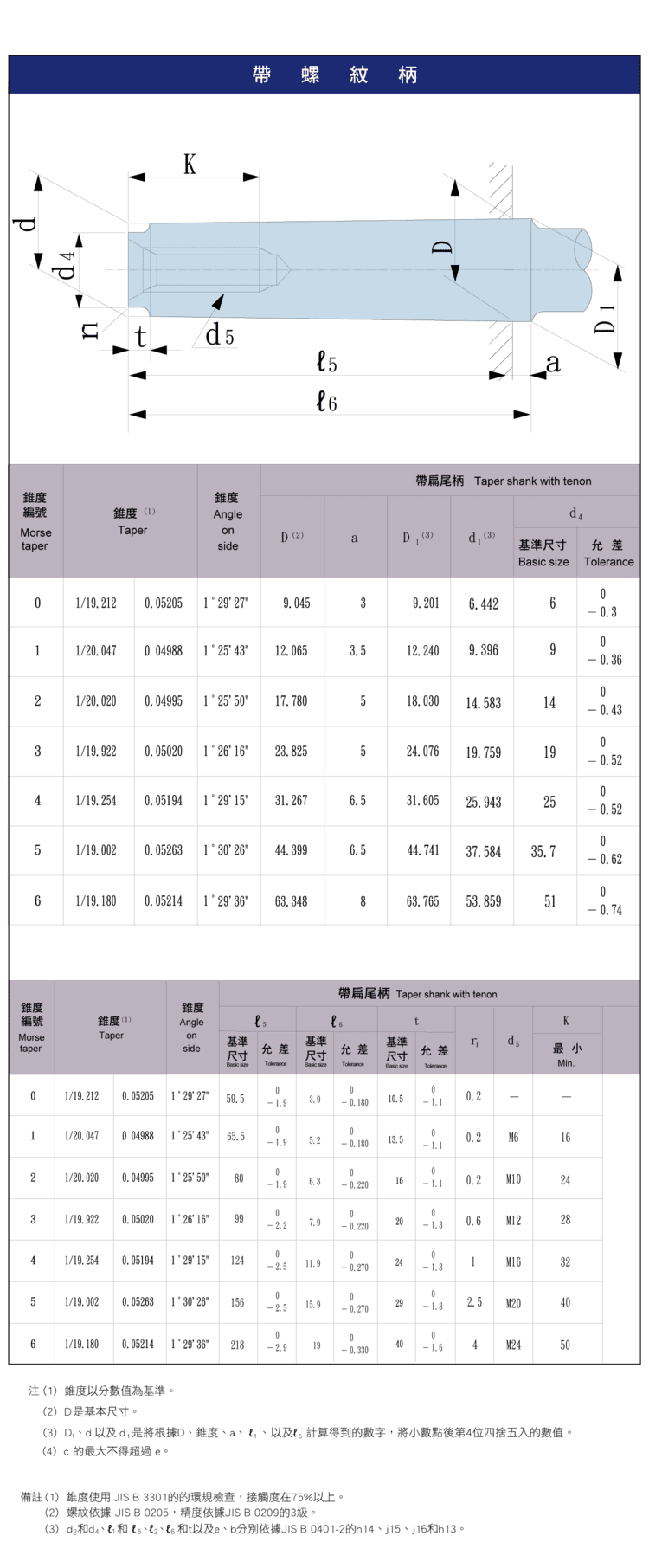

三、帶扁尾柄 vs 帶螺紋柄
| 柄型 | 結構與優點 | 應用 |
|---|---|---|
| 帶扁尾柄 | 尾端扁尾防旋轉滑動、傳動穩定、易拆卸 | 傳統機械、重切削加工 |
| 帶螺紋柄 | 內部或尾端螺紋、軸向固定、防脫落 | CNC 機台、高速與高精度加工 |
四、錐柄 vs 直柄
| 柄型 | 特性 |
|---|---|
| 錐柄 | 高穩定性、適合大尺寸加工 |
| 直柄 | 通用性高、適合夾頭夾持 |
直柄的柄徑規範與偏擺，見〈直柄鑽頭柄徑與偏擺解析〉。
五、柄部選型建議
| 需求 | 建議柄型 |
|---|---|
| 重切削加工 | 錐柄 ＋ 扁尾 |
| 高速加工 | 螺紋柄 |
| 一般加工 | 直柄 |
| 高精度需求 | 高精度錐度 |
依機台類型、加工負載與精度需求選擇柄部，可提升加工穩定性、降低振動並延長刀具壽命。
常見問題 FAQ
Q：莫氏錐度 MT1～MT6 是什麼？
莫氏錐度是標準化的錐柄規格，號數越大錐柄越大、承載越高。其小錐角（約 1.49°）可自鎖，具高同心度、安裝快速的優點。
Q：扁尾柄和螺紋柄怎麼選？
扁尾柄防旋轉滑動、易拆卸，適合傳統機械與重切削；螺紋柄提供軸向固定、防脫落，適合 CNC 高速與高精度加工。
Q：錐柄比直柄好嗎？
各有適用。錐柄穩定性高、適合大尺寸與重切削；直柄通用、適合夾頭夾持與一般 CNC。依機台介面與加工負載選擇。
Q：錐柄為什麼能自鎖？
莫氏錐度的錐角很小（約 1.49°），插入後靠錐面摩擦力自鎖固定，不需額外鎖緊即能傳遞扭矩，並保持高同心度。
