ER 筒夾規格與鎖固扭力：ER8～ER50 夾持範圍與選型
ER 筒夾是 CNC 加工最通用的夾持元件，型號從 ER8 到 ER50，編號代表筒夾大端外徑，每個系列可涵蓋一段夾持範圍，但單一支筒夾只涵蓋其中一小段（依尺寸約 0.5～2 mm）。正確選用要同時看三件事：夾持範圍（選對筒夾）、鎖固扭力（用扭力扳手依型錄鎖緊）與同心度等級（偏擺越小、加工越穩）。本文整理 ER8～ER50 的大端外徑與選用方式、鎖固扭力的原則、同心度等級，以及正確裝用與保養要點，協助正確搭配 ER 夾頭刀桿。

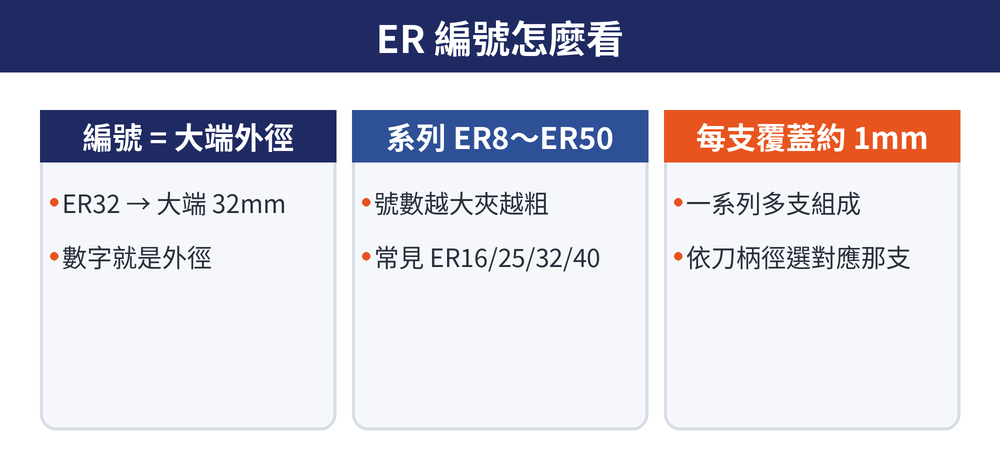

一、ER 筒夾規格怎麼看
ER 筒夾的編號就是筒夾大端的外徑（mm）——例如 ER32 代表大端外徑 32mm。ER 筒夾依 DIN ISO 15488（ER／ESX，舊稱 DIN 6499）國際標準製造。每個 ER 系列可涵蓋一段夾持範圍，號數越大能夾的刀柄徑越粗。常見系列與夾持範圍如下：
| 系列 | 大端外徑 | 夾持範圍（參考） | 常見用途 |
|---|---|---|---|
| ER11 | 11 mm | 1～7 mm | 小徑刀、雕刻機 |
| ER16 | 16 mm | 0.5～10 mm | 小型加工、鑽攻 |
| ER20 | 20 mm | 0.5～13 mm | 中小徑通用 |
| ER25 | 25 mm | 1～16 mm | 通用銑削 |
| ER32 | 32 mm | 1～20 mm | 最常用、通用銑削 |
| ER40 | 40 mm | 2～26 mm | 較大徑、重切削 |
| ER50 | 50 mm | 10～34 mm | 大徑加工 |
另有更小的 ER8 系列，夾持範圍 1～5 mm。表中的夾持範圍是同一系列最小那支的下限到最大那支的上限（依安威 2026 工具型錄 ER 筒夾表）；各廠略有差異，以所用筒夾的型錄為準。
二、每支筒夾只覆蓋一小段：0.5～2 mm 依尺寸而定
要注意：ER 系列涵蓋的是「整個範圍」，但單一支筒夾只能收縮一小段，寬度依尺寸在 0.5～2 mm 之間。例如 ER32 系列涵蓋的是一整段刀柄徑，卻是由多支筒夾組成，每支只標一小段（如 12–11mm）。所以選 ER 筒夾要「先定 ER 系列、再依刀柄徑挑對應那一支」，不能拿一支想夾整個範圍。各尺寸每支涵蓋的寬度如下：
| 尺寸 | 每支涵蓋寬度 | 例 |
|---|---|---|
| ER8、ER11 | 0.5 mm（最小的 1、1.5 兩支各對應單一尺寸） | ER11-07：7.0～6.5 mm |
| ER16、ER20 | 型號尾數是整數的（如 06）1 mm，但最小的 01 只有 0.5 mm；尾數帶 .5 的（如 6.5）0.5 mm | ER20-13：13～12 mm；ER20-12.5：12.5～12 mm |
| ER25、ER32、ER40 | 1 mm | ER32-12：12～11 mm |
| ER50 | 2 mm（型號只到偶數，12、14…34） | ER50-34：34～32 mm |
表上的寬度是型錄列出的範圍，和建議使用範圍是兩回事：同一份型錄另註明 ER8～ER20 的建議夾持範圍都是 0.5 mm，所以 ER16、ER20 尾數是整數的那幾支雖然列 1 mm 寬，建議仍只用 0.5 mm。另外，同一支一般 ER 筒夾裝到某些專用刀桿上，每支的夾持範圍會從 1 mm 降成 0.5 mm；用的不是一般 ER 刀桿時，要以該刀桿型錄的寫法為準。
每支涵蓋寬度與建議範圍依安威 2026 工具型錄 ER 筒夾表；專用刀桿降為 0.5 mm 依同型錄 MER 刀桿說明。
三、鎖固扭力（建議參考）
ER 靠螺帽把筒夾往錐孔壓緊，鎖固扭力直接影響夾持力與同心度。過鬆夾持力不足、刀具易滑移；過緊會傷筒夾與螺帽、反而降低壽命與精度。原廠的說法更具體：鎖得太用力會讓內部應力升高，偏擺反而變大；超過規定扭力，還可能讓筒夾或夾頭本體破裂。建議一律使用扭力扳手依型錄鎖固：
| 系列 | 建議鎖固扭力（參考 Nm） | 備註 |
|---|---|---|
| ER16 | 待確認 | 數值依螺帽型式（標準／迷你／高扭力）與廠牌差異大，務必以型錄扭力表為準 |
| ER20 | 待確認 | |
| ER25 | 待確認 | |
| ER32 | 待確認 | |
| ER40 | 待確認 |
各廠螺帽扭力表的適用條件不同（螺帽型式、配用的筒夾型式都會影響數值），本表不列通用值，先標「待確認」；請依所用螺帽（標準／迷你／高扭力）的型錄扭力表，用扭力扳手鎖固。
四、同心度（偏擺）等級
ER 筒夾的偏擺（Run-out）直接決定刀具偏擺、表面品質與刀具壽命。一般分標準級與高精度級，高精度加工應選高精度級並保持清潔：
| 等級 | 偏擺（參考） | 適用 |
|---|---|---|
| 標準級 | 約 ≤0.010 mm | 一般銑／鑽／攻 |
| 高精度級 | 約 ≤0.005 mm | 高速、精加工、小徑刀 |
偏擺值通常在距筒夾端面一段距離（如 3×直徑）量測，實際規格與量測條件以型錄為準。追求更高精度可考慮 SK 高精密筒夾 或直束筒夾系統。

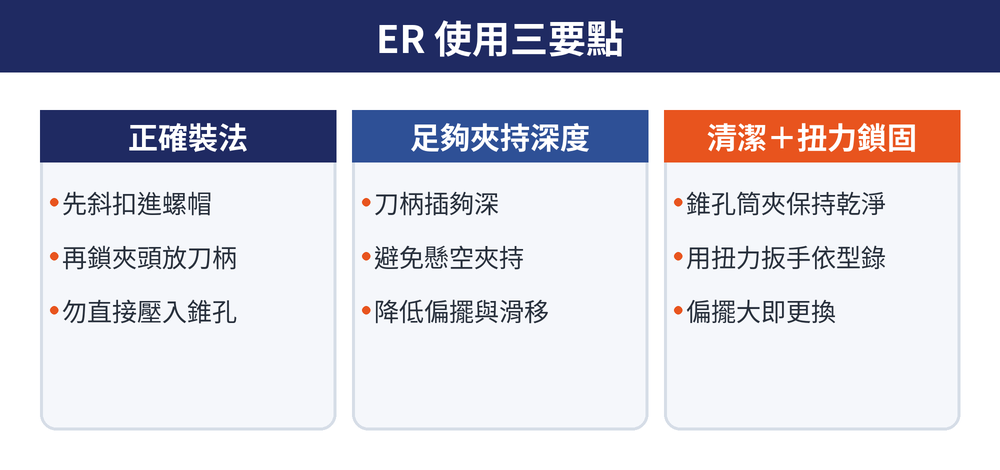

五、正確裝用與保養
裝刀、拆刀照 ①～⑤ 順序做：
| 要點 | 說明 |
|---|---|
| ① 清潔 | 錐孔、筒夾內外、螺帽內側與刀柄先擦乾淨，筒夾開槽的細屑用空氣吹掉；鐵屑或油污會直接放大偏擺 |
| ② 正確裝法 | 先把筒夾以偏心「斜扣」進螺帽的偏心環，再一起鎖上夾頭並放入刀柄；不可先把筒夾直接壓進夾頭錐孔再鎖，會損壞筒夾與錐面 |
| ③ 夾持深度 | 刀柄要插入足夠深度，避免懸空夾持造成偏擺與滑移 |
| ④ 鎖緊 | 先用手鎖，再用扭力扳手依型錄扭力鎖緊（原則見第三節）；鎖時夾頭固定在鎖刀座上，或用開口扳手反向撐住，不要用手抓著鎖 |
| ⑤ 拆刀 | 先把螺帽鬆到刀具取得出來即可，取出時小心刀具彈出 |
| 中心出水 | 需冷卻液直達刃口時，選密封（止水）筒夾 |
| 更換時機 | 筒夾屬耗材，偏擺變大、夾持面磨損、有裂紋或鎖不緊時即更換 |
步驟依 NIKKEN、EMUGE 筒夾類刀把說明歸納。
延伸閱讀：〈筒夾怎麼選：ER／SK／直束／後拉〉、〈筒夾損傷與變形解析〉、〈刀桿錐度規格解析〉。
常見問題 FAQ
Q：ER32 能夾多大範圍？
ER32 整個系列可夾 1～20 mm 的刀柄（依安威 2026 工具型錄，各廠略有差異，以所用型錄為準）；但那是「整個系列」的範圍，單一支 ER32 筒夾只涵蓋 1 mm，需依刀柄徑選對應的那一支（例如夾 12mm 刀柄就用 12–11mm 那支）。選 ER 筒夾要先定系列、再挑對應尺寸的筒夾。
Q：ER 筒夾要鎖多緊？
依 ER 尺寸與螺帽型式有建議鎖固扭力，數值請查所用螺帽的型錄扭力表。務必用扭力扳手依型錄鎖固：過鬆夾持力不足、刀具易滑移；過緊會傷筒夾與螺帽、降低壽命與精度。實際扭力以原廠型錄為準。
Q：ER 筒夾的同心度重要嗎？
很重要。ER 的偏擺會直接放大成刀具偏擺，影響表面品質與刀具壽命。一般加工用標準級（約 ≤0.010mm），高速或精加工、小徑刀應選高精度級（約 ≤0.005mm），並保持錐孔與筒夾清潔。數值以型錄與量測條件為準。
Q：ER 筒夾要多久更換？
ER 筒夾是耗材，沒有固定壽命。當偏擺變大、夾持面出現磨損或壓痕、有裂紋、或鎖到位仍夾不緊時，就應更換。此外裝法錯誤（未先斜扣進螺帽）或長期過度鎖固都會加速損壞。
