刀桿錐度規格是 CNC 加工中影響刀具精度與穩定性的核心標準,常見包含 BT 錐度、NT 錐度與莫氏錐度(MT)。不同錐度系統在結構設計、拉桿固定方式與應用場景上各有差異。本文整理 BT、NT 與 MT 刀柄型號、錐度比例(7/24)與關鍵尺寸參數,協助工程師正確搭配刀桿與主軸,提升加工精度與效率。

一、什麼是刀桿錐度

刀桿錐度是刀具與主軸之間的連接方式,透過錐面接觸達到高精度定位、高剛性夾持與快速換刀。常見錐度標準有三種:

標準	說明
BT(MAS 403)	日本 MAS 標準,CNC 最常見
NT(JIS)	日本工業標準,較傳統
MT(莫氏錐度)	自鎖式,用於鑽頭、車床、手動設備

二、錐度比例(7/24)

BT 與 NT 系統採用 錐度 = 7/24——即直徑變化 7 單位、長度 24 單位。此設計可確保穩定接觸、又易於拆卸,是高速主軸接口的通用比例。莫氏錐度(MT)則為較小的自鎖錐度,靠摩擦自鎖、不需拉桿。

三、BT 刀桿規格(拉桿固定)

BT 刀桿為最常見的 CNC 加工標準,對稱結構、高速加工穩定,透過拉桿(Drawbar)固定。常見型號 BT30／BT40／BT50／BT60。

尺寸代號	意義
DF	刀柄外徑(法蘭)
d1	錐部直徑
LS	有效長度
CRKS	拉桿螺紋

拉桿螺紋範例(參考值):BT40 → M16 拉桿、BT50 → M24 拉桿。實際尺寸以規格圖為準。

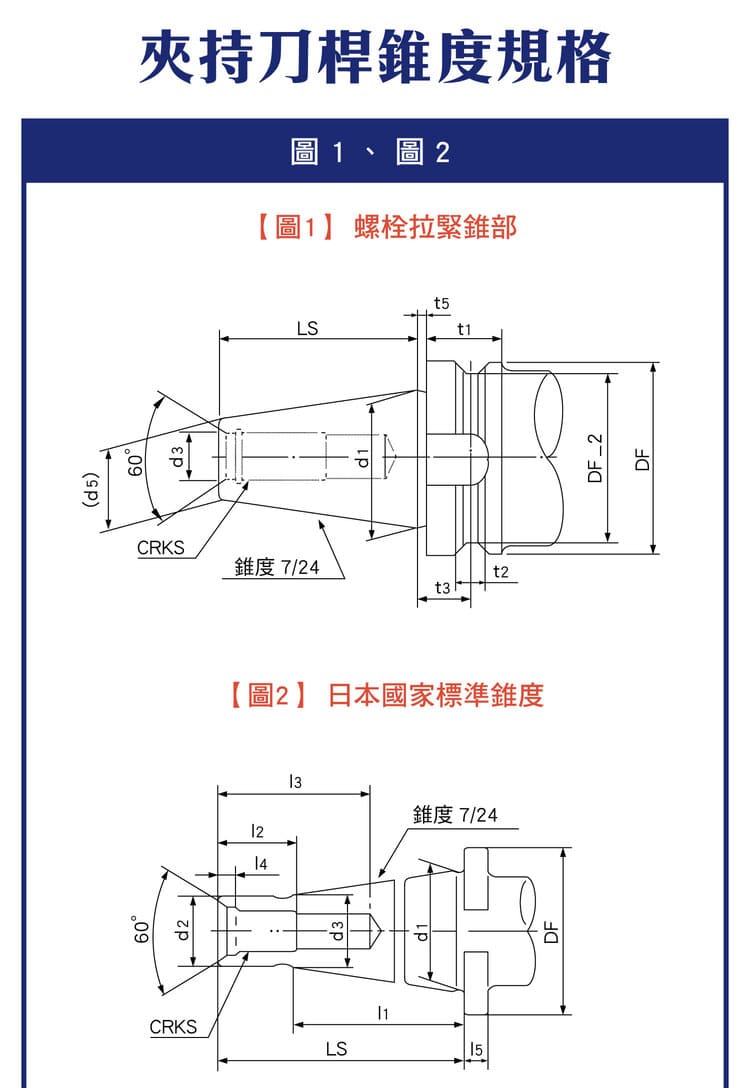

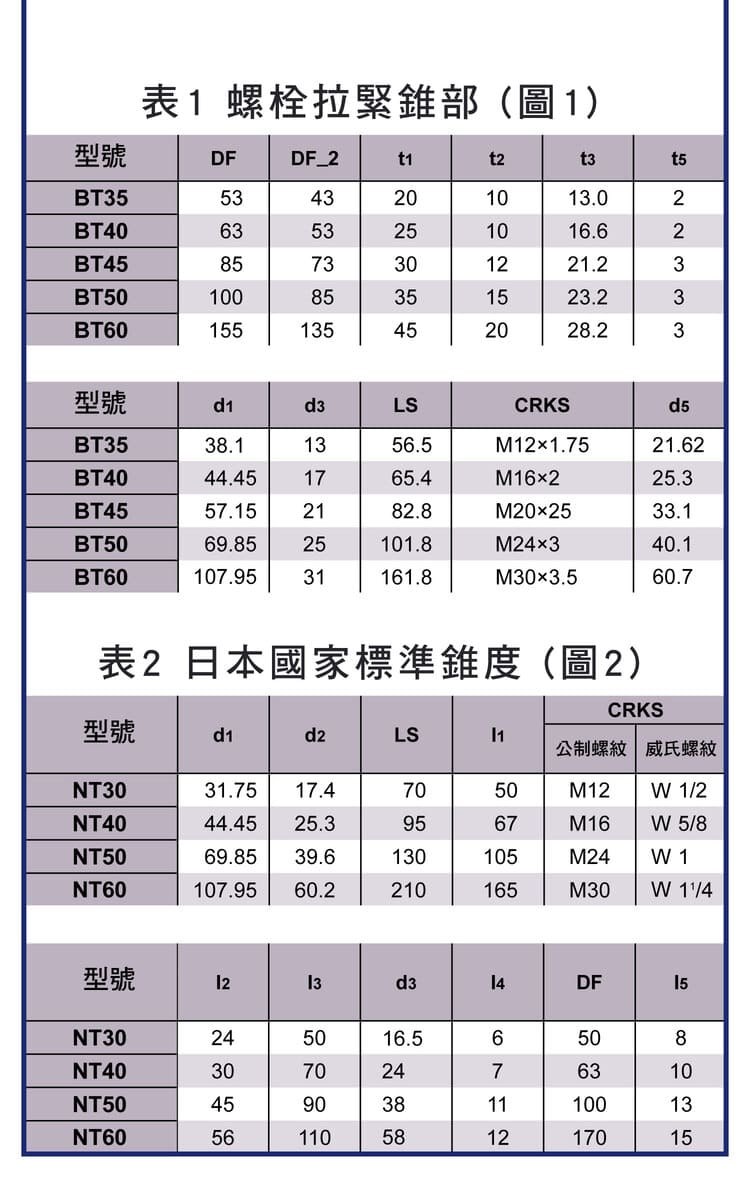

表1 螺栓拉緊錐部(BT,圖1)

型號	DF	DF_2	t1	t2	t3	t5
BT35	53	43	20	10	13.0	2
BT40	63	53	25	10	16.6	2
BT45	85	73	30	12	21.2	3
BT50	100	85	35	15	23.2	3
BT60	155	135	45	20	28.2	3

型號	d1	d3	LS	CRKS	d5
BT35	38.1	13	56.5	M12×1.75	21.62
BT40	44.45	17	65.4	M16×2	25.3
BT45	57.15	21	82.8	M20×2.5	33.1
BT50	69.85	25	101.8	M24×3	40.1
BT60	107.95	31	161.8	M30×3.5	60.7

⚠ BT45 的 CRKS 在該型錄印為 M20×25。25 mm 的螺距不存在,而同系列為 M12×1.75、M16×2、M24×3、M30×3.5,故本表寫 M20×2.5,並在此標明原印刷值,供你回查時對得上。

尺寸單位 mm,符號位置見上方圖。數值取自三菱綜合型錄的刀桿錐度規格頁(第 1851 頁),體系為 JIS B 6339／MAS 403;實際採購請以各廠牌型錄的該型號頁為準。

四、NT 刀桿規格(JIS 標準)

NT 刀桿為較傳統標準,常見型號 NT30／NT40／NT50／NT60。特點是非對稱設計、扭矩傳遞較依賴鍵槽,適用傳統機台。

表2 日本國家標準錐度(NT,圖2)

型號	d1	d2	LS	l1	CRKS 公制	CRKS 威氏
NT30	31.75	17.4	70	50	M12	W 1/2
NT40	44.45	25.3	95	67	M16	W 5/8
NT50	69.85	39.6	130	105	M24	W 1
NT60	107.95	60.2	210	165	M30	W 1¼

型號	l2	l3	d3	l4	DF	l5
NT30	24	50	16.5	6	50	8
NT40	30	70	24	7	63	10
NT50	45	90	38	11	100	13
NT60	56	110	58	12	170	15

尺寸單位 mm,符號位置見上方圖。數值取自三菱綜合型錄的刀桿錐度規格頁(第 1851 頁),體系為 JIS B 6339／MAS 403;實際採購請以各廠牌型錄的該型號頁為準。

五、莫氏錐度(MT)

莫氏錐度主要用於鑽頭、車床與手動設備,屬自鎖式錐度、無需拉桿,常見 MT1～MT7。靠錐面摩擦自鎖,裝卸快速,但剛性與高速性能不及 7/24 系統。

六、帶扁尾與帶螺紋刀柄

莫氏刀柄常見兩種尾端:

尾端型式	用途
帶扁尾(Tang)	用於手動設備,防止旋轉
帶螺紋(Drawbar)	可搭配拉桿,提高固定強度

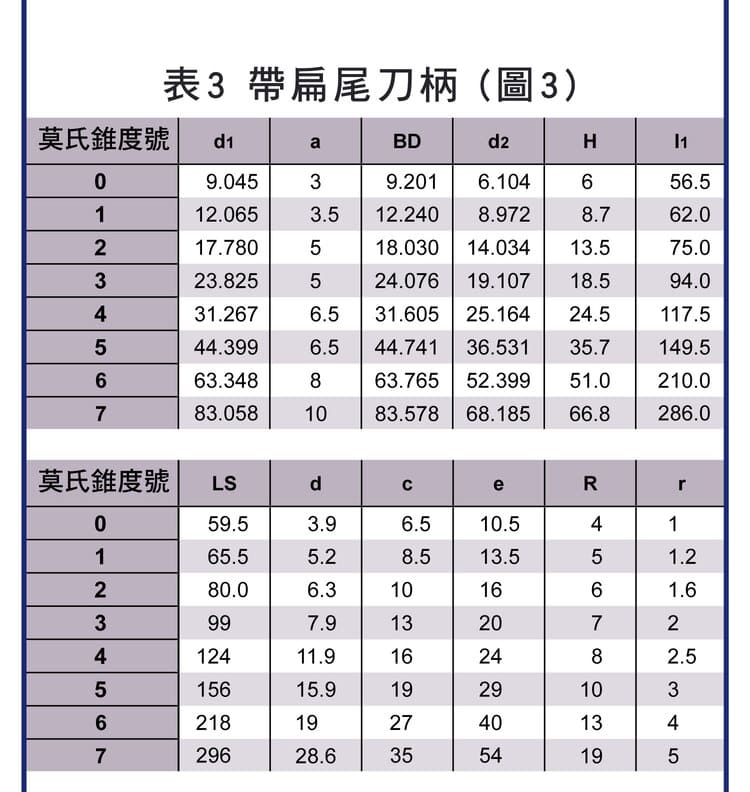

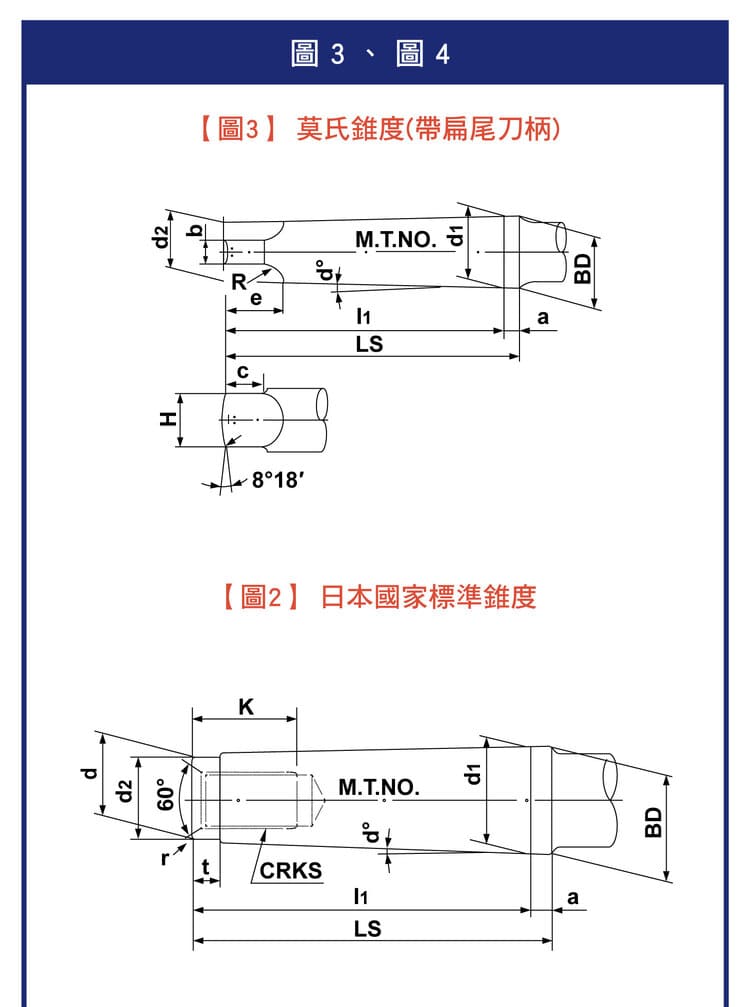

表3 莫氏錐度 帶扁尾刀柄(圖3)

莫氏錐度號	d1	a	BD	d2	H	l1
0	9.045	3	9.201	6.104	6	56.5
1	12.065	3.5	12.240	8.972	8.7	62.0
2	17.780	5	18.030	14.034	13.5	75.0
3	23.825	5	24.076	19.107	18.5	94.0
4	31.267	6.5	31.605	25.164	24.5	117.5
5	44.399	6.5	44.741	36.531	35.7	149.5
6	63.348	8	63.765	52.399	51.0	210.0
7	83.058	10	83.578	68.185	66.8	286.0

莫氏錐度號	LS	d	c	e	R	r
0	59.5	3.9	6.5	10.5	4	1
1	65.5	5.2	8.5	13.5	5	1.2
2	80.0	6.3	10	16	6	1.6
3	99	7.9	13	20	7	2
4	124	11.9	16	24	8	2.5
5	156	15.9	19	29	10	3
6	218	19	27	40	13	4
7	296	28.6	35	54	19	5

尺寸單位 mm,符號位置見上方圖。數值取自三菱綜合型錄的刀桿錐度規格頁(第 1851 頁),體系為 JIS B 6339／MAS 403;實際採購請以各廠牌型錄的該型號頁為準。

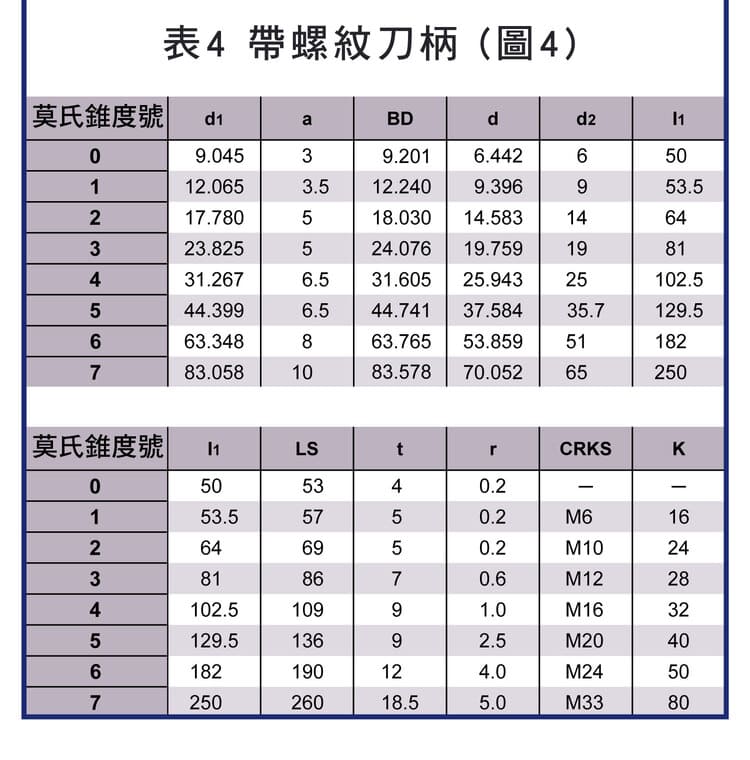

表4 莫氏錐度 帶螺紋刀柄(圖4)

莫氏錐度號	d1	a	BD	d	d2	l1
0	9.045	3	9.201	6.442	6	50
1	12.065	3.5	12.240	9.396	9	53.5
2	17.780	5	18.030	14.583	14	64
3	23.825	5	24.076	19.759	19	81
4	31.267	6.5	31.605	25.943	25	102.5
5	44.399	6.5	44.741	37.584	35.7	129.5
6	63.348	8	63.765	53.859	51	182
7	83.058	10	83.578	70.052	65	250

莫氏錐度號	LS	t	r	CRKS	K
0	53	4	0.2	—	—
1	57	5	0.2	M6	16
2	69	5	0.2	M10	24
3	86	7	0.6	M12	28
4	109	9	1.0	M16	32
5	136	9	2.5	M20	40
6	190	12	4.0	M24	50
7	260	18.5	5.0	M33	80

尺寸單位 mm,符號位置見上方圖。數值取自三菱綜合型錄的刀桿錐度規格頁(第 1851 頁),體系為 JIS B 6339／MAS 403;實際採購請以各廠牌型錄的該型號頁為準。

七、尺寸參數解讀

刀桿規格圖常見關鍵尺寸:d1／d2／d3(各段直徑)、l1／LS(長度)、DF(法蘭直徑)、t1～t5(結構尺寸)。這些參數決定與主軸的匹配性、刀具伸出長度與加工剛性,選型時需與主軸接口一併確認。

八、CNC 加工選擇建議

加工型態	建議刀柄	優勢
高速加工	BT 刀柄	對稱、平衡性佳
傳統加工	NT 刀柄	穩定耐用
鑽孔／簡易設備	莫氏錐度(MT)	自鎖、快速裝卸

車床端刀桿延伸見〈車床刀桿使用指南〉與〈搪孔桿指南〉。

本篇屬〈刀桿完整導讀:一端接機台、一端夾刀,兩端分開看就不會選錯〉這條線,整條線該從哪讀到哪見該篇。
