鉸刀超差或磨損了還能不能救:研磨、擠壓與刮擠修復
鉸刀不合用有兩個相反方向:新刀鉸出來偏大,或用久了孔徑縮小。救法也剛好相反——前者把鉸刀研小,後者把鉸刀擠大。這篇整理四種修復手法的操作、門檻與失敗徵兆,以及什麼情況該直接判報廢。
一、先分清楚:孔太大還是孔太小
| 現象 | 真正的原因 | 怎麼救 |
|---|---|---|
| 新刀試鉸就偏大 | 鉸刀外徑本身正超差 | 研磨法把它研小(第二節) |
| 用一陣子後孔徑變小 | 校準部分直徑磨損 | 擠壓或刮擠法(第三節) |
| 孔粗糙、有振痕或掉屑痕 | 切削刃或刃口磨損 | 磨石研背(第四節) |
| 鎢鋼鉸刀磨到極限 | 焊接刀片磨損 | 錐銷擴張法,限有預留孔(第五節) |
鉸刀在孔加工路徑上該做到什麼,見〈孔的精度怎麼提升〉。
二、孔太大:用研磨體把鉸刀研小
新鉸刀常因本身尺寸造成正超差,公差帶若是負偏差,往往直接讓工件報廢。先試鉸一孔,超差就量鉸刀外徑實際值 D＝D1＋Δd(D1 為上偏差極限值、Δd 為超差值),並拿剛才試鉸的那個孔當研磨孔。
做法:鉸刀順時針旋轉,同時在研磨孔內做軸向運動,過程中不斷轉動研磨體位置。約 2 分鐘研掉 0.01mm,要經常測量外徑,總研磨量就是 Δd。
| 項目 | 規格 |
|---|---|
| 研磨體材質 | 球墨鑄鐵為佳,碳素結構鋼亦可 |
| 研磨孔 | 粗糙度不得低於 Ra1.6μm;孔徑比鉸刀實際值大 0.01~0.03mm;孔深約切削刃有效長度的 1~1.5 倍 |
| 研磨粉(高速鋼) | 氧化鋁或氧化鉻,粒度 W14 |
| 研磨粉(鎢鋼) | 碳化矽,粒度 W14 |
| 研磨液 | 2/3 機油＋1/3 煤油,加研磨粉拌成糊狀 |
全程注意清潔,研磨後務必洗乾淨才能上機。鍵槽銑刀的研磨法相同。

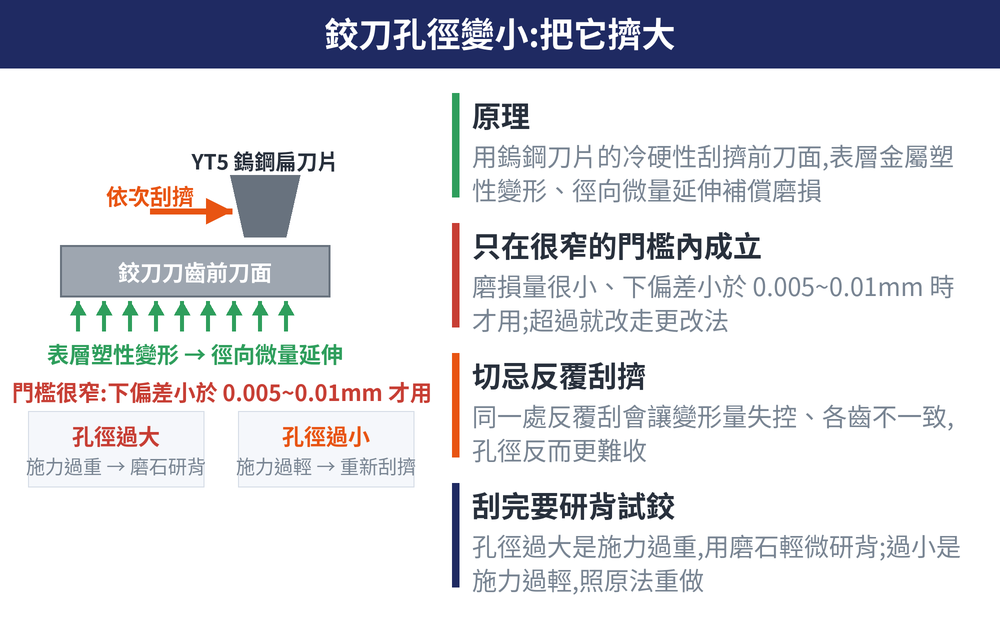

三、孔太小:把鉸刀擠大
原理是利用鎢鋼刀片的冷硬性刮擠鉸刀切削刃前面,使前刀面表層金屬塑性變形、徑向微量延伸,補償掉磨損量。
門檻很窄:磨損量很小、下偏差小於 0.005~0.01mm 時才用。操作是先量準尺寸定出修復量,鉸刀切削刃平放工作台或以刀柄夾持,手握 YT5 鎢鋼扁刀片沿刀齒前面依次刮擠;裝在分度頭自定心夾頭上逐齒定角轉動更穩。用力要平穩均勻、各齒受力一致,切忌反覆刮擠。刮擠後要研背、試鉸,合格才能上生產。
| 試鉸結果 | 代表什麼 | 對策 |
|---|---|---|
| 孔徑過大 | 施力過重 | 磨石沿切削刃輕微研背,兼顧尺寸與粗糙度 |
| 孔徑過小 | 施力過輕 | 照原方法重新刮擠 |
磨損比下偏差嚴重很多時,擠壓已經救不回來,改走更改法:整支改磨小一級繼續用。案例是 φ16H7 鉸刀磨到只剩 φ15.96mm,改磨成 φ14H7,省成本與工時。
四、切削刃與刃口磨損怎麼修
最容易磨損的是切削部分與校準部分的過渡處——負荷最大、切削熱最高;一磨損,鉸刀就從切削變擠壓。
| 磨損程度 | 做法與代價 |
|---|---|
| 輕:手工研磨 | 磨石修光磨損處,使過渡圓弧加大、刃帶變窄、後角加大 1°~2° |
| 手工的手法 | 逐齒定角轉動,壓力與次數一致地研一圈,方向垂直切削刃 |
| 重:工具磨床 | 過渡處會磨成尖角,稍有震動就出振痕、形成多角形,切削力也集中 |
| 工具磨床的收尾 | 磨完必須再用磨石把尖角修成小圓弧;鉸鋁合金、鎂合金時尤其明顯 |
| 刃口毛邊、缺口、刀瘤 | 三角磨石(硬度 S、粒度 F180 白色氧化鋁)貼緊刀齒前面順齒槽輕磨 |
| 研磨方向 | 磨石向外傾斜 5°~10°,只在前行程研磨、回程不磨 |
刃帶缺口嚴重時改成垂直刃口背作刃背研磨,但不可擴大研磨面,否則直徑跟著縮小,問題就從粗糙度變尺寸。
五、鎢鋼鉸刀的錐銷擴張法
焊接鎢鋼刀片的整體與套式鉸刀,新製時雖已用尺寸上限延壽,終究會磨到極限。做法是在每個刀片底部的刀體上鑽錐銷孔、配裝 1:50 錐銷,並把錐銷大端外伸量加工到同一尺寸;磨損後壓合錐銷,每壓入 1mm,刀片徑向外擴 0.01mm。
| 鉸刀直徑 | 圓銷直徑 | 最大伸長量 |
|---|---|---|
| φ45~φ60 | φ4 | 0.03~0.04mm |
| φ65~φ90 | φ5~φ6 | 0.03~0.05mm |
| φ100~φ150 | φ6~φ8 | 0.05~0.07mm |
兩條界線:①只有製造時就預留錐銷孔的鉸刀能用,任意一支舊鉸刀不能事後改裝;②擴張量不能超過刀片的彈性變形範圍,超過就失去意義。⚠ 錐銷本身錐度 1:50、擴張量換算比例 1:100,兩者的關係來源未說明,本文照錄不代為推算;表列範圍以外請先查證。
六、常見問題 FAQ
Q:新鉸刀鉸出來就偏大,是買到不良品嗎?
不一定。新鉸刀本來就常做在公差上限,遇到負偏差的孔就超差。量出外徑實際值後用研磨體研掉超差量,約 2 分鐘研掉 0.01mm,邊研邊量。
Q:刮擠法為什麼不能反覆做?
它靠的是前刀面表層金屬的塑性變形,同一處反覆刮擠會讓變形量失控、各齒不一致,孔徑反而更難收。一次做到位、用力平穩均勻,不合格再依施力過重或過輕分別處理。
Q:什麼時候該直接換新鉸刀?
磨損量遠超過下偏差、擠壓救不回來時,先評估改磨小一級是否還有用途;若尺寸規格不能變,就換新。鎢鋼鉸刀若沒有預留錐銷孔,擴張法也用不上。
Q:用工具磨床修磨完就可以直接上機嗎?
不行。工具磨床會把切削部分與校準部分的過渡處磨成尖角,稍有震動就出振痕、形成多角形,切削力也會集中。磨完要再用磨石把尖角修成小圓弧過渡。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
