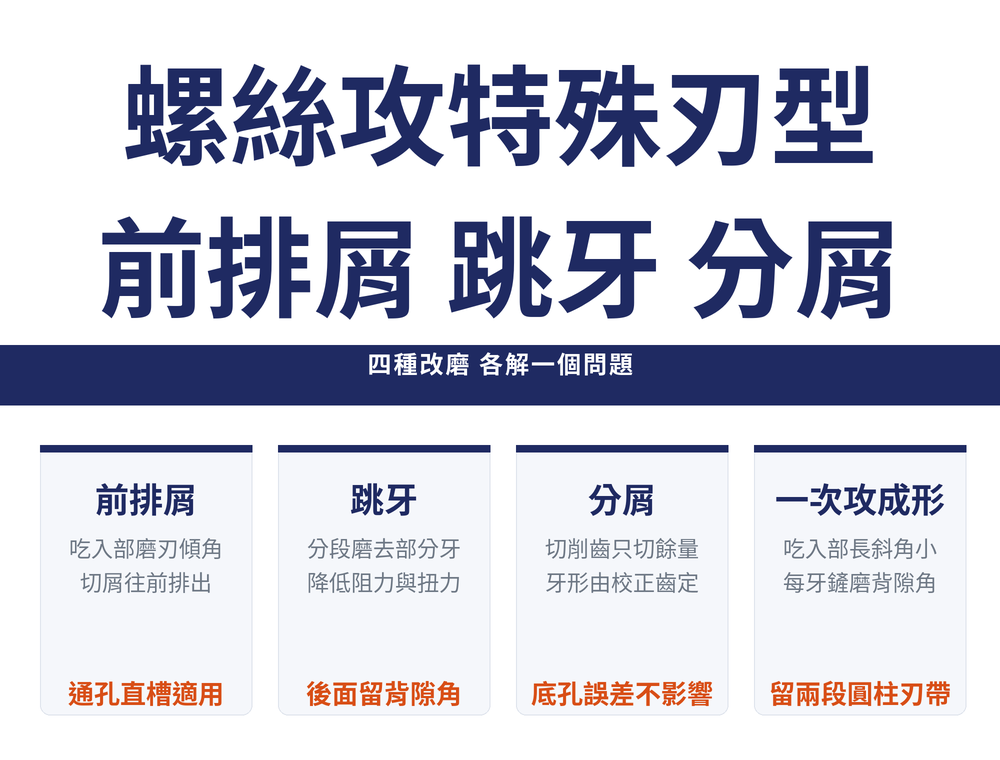

螺絲攻特殊刃型怎麼磨:前排屑、跳牙、分屑與一次攻成形
同樣一支直槽螺絲攻,改一下刃齒幾何就能換掉排屑方向、扭力大小與牙形誤差。這篇整理四種在使用端自己磨得出來的特殊刃型——前排屑、跳牙、分屑、一次攻成形鏟磨,各自解什麼問題、怎麼磨、要留意哪裡。
一、四種改磨,各解一個問題
這裡講的不是原廠型號選型,而是使用端拿標準螺絲攻自己改磨出來的四種刃型。動手前先確認要解哪個問題。
| 刃型 | 解決的問題 | 適用工況 |
|---|---|---|
| 前排屑 | 切屑塞在溝槽裡 | 通孔、直槽螺絲攻 |
| 跳牙 | 切削阻力與扭力太大 | 依被削材調整磨法 |
| 分屑 | 負荷集中在校正齒、牙形誤差 | 要牙形穩定的場合 |
| 一次攻成形 | 一支攻到底、要自動化 | 碳鋼、不鏽鋼螺孔 |
原廠既有的溝槽型式怎麼選,見〈螺絲攻溝槽設計解析〉。
二、前排屑:把切屑往前推
直槽螺絲攻攻通孔時,切屑容易阻塞在溝槽中。做法是在吃入部修磨出刃傾角 λs,來源取 -5°~-10°,讓切屑順著加工方向往前排出,不回堵。
這正是市售先端螺絲攻的原理,只是換成在使用端自己磨。效果上,配合切削液可以拉高速度:案例以 W18Cr4V 螺絲攻加工鋼件,切削速度由 1.5~5 提高到 10~15 m/min(鋼件用乳化液、鑄鐵用煤油)。
上述速度為案例值,不是通用建議值,實際條件請以刀具型錄或〈先端絲攻是什麼〉與現場試切為準。盲孔不要用這一招——切屑往前推等於推向孔底。
三、跳牙:分段磨去部分牙
一般螺絲攻所有刃齒同時切削,阻力與扭力都大。跳牙的做法是分段磨去部分刃齒,讓切削分段進行。
磨法有兩處:吃入部最後一牙與螺紋部第一牙同時磨去,前面磨到牙底與內徑齊平,後面要磨低形成 3°~5° 的背隙角,用來貯存切削液、減少排屑摩擦;接著在螺紋部 1/2 處再磨去兩個牙,方法相同。四排齒螺絲攻的磨牙位置隨被削材調整。
| 被削材 | 磨牙方式 |
|---|---|
| 鋼件 | 塑性大,交界處與螺紋部 1/2 處都磨去兩牙,四排齒都磨 |
| 鑄鐵 | 對角兩排齒磨螺紋部,另兩排齒磨吃入部 |
| 純銅、鋁與鋁合金 | 材質軟:吃入部最後一牙起每隔三齒磨去兩牙,共磨六牙,可防積屑刀瘤 |
手工磨要先修好新砂輪的稜邊,橫握螺絲攻正對稜尖,先磨吃入部再磨螺紋部,用力集中不顫動並持續冷卻以免退火;有萬能工具磨床可先塗塗料控制磨量。效果是排屑斷屑與冷卻變好,分段切削降低阻力,進給量可加大。
四、分屑:讓吃入部只切餘量
一般螺絲攻由單一刃齒切出完整的三角形牙型,負荷集中在校正齒上。分屑的構型是把吃入部做成 5 個切削齒,牙型角 0°、齒厚等於螺距 P 的一半;螺紋部的第 6 齒削去尖頂,使齒頂厚等於切削齒的齒厚,由它單獨形成最終牙型。
磨法是先磨出牙型角螺紋,切槽把吃入部與螺紋部分開;再用切割車刀或圓柱狀砂輪在吃入部磨出 0° 齒形並磨成圓錐形,螺紋部齒高磨到外徑大於中徑。
好處在於切削齒只是從齒根到齒頂輪流切走餘量,不直接切出三角形牙型;校正齒只切最後一塊面積,而且只有靠近齒根的側刃在作用,摩擦因此變小。結果是校正段壽命提高、負荷下降、牙型誤差變小,底孔加工誤差與進給誤差也不會影響牙形品質。
五、一次攻成形的鏟磨
一次攻成形螺絲攻的吃入部較長、斜角較小,後部留有 (2.5~3)P 長的成形尺寸與完整螺紋截形(P 為螺距)。鏟磨方式是沿吃入部的完整螺紋部分每牙鏟磨背隙角,並留下兩段圓柱形螺紋刃帶。
| 項目 | 參考值 |
|---|---|
| 刃帶 f1 | 0.2~0.5mm |
| 刃帶 f | 0.5~3mm |
| 兩段交界 | 不允許有尖角;後部不完整的牙應去除 |
| 適用材料 | Q235(A3)鋼、20~45 碳鋼、不鏽鋼螺孔 |
| 可達精度 | 精度 2~3 級,表面粗糙度 Ra3.2~1.6μm |
好處是切削平穩、容易攻正、效率高,適合半自動或自動化攻牙。吃入部斜角的來源數值 OCR 判讀不確定,本文不列,實作請依現有成品刀具實測。若目標是防折斷而非改善牙形,見〈螺絲攻崩牙折斷怎麼從修磨解決〉;磨損後的修磨判準見〈螺絲攻磨鈍了該修磨還是換新〉。
六、常見問題 FAQ
Q:自己磨前排屑,跟買先端螺絲攻差在哪?
原理相同,都是靠吃入部的刃傾角把切屑往前推。差別在一致性與成本:量產或常用規格買現成型號較穩定,臨時規格或手邊只有直槽時才自己改磨。
Q:跳牙磨完會不會讓螺紋牙形不完整?
不會。磨掉的是部分刃齒,留下的齒仍走完整條螺旋,牙形由其餘刃齒補齊。關鍵是磨去的牙後面要留 3°~5° 背隙角,讓切削液進得去。
Q:分屑螺絲攻為什麼對底孔誤差比較不敏感?
因為它的吃入部只負責輪流切走胚料餘量,最終牙型是由校正齒單獨形成的。底孔或進給的誤差落在被切走的餘量裡,不會轉移到牙形上。
Q:這些改磨可以疊在同一支上嗎?
不建議一次疊多種。每一種都改變吃入部的受力分配,同時做兩種難以判斷哪一項生效。先解最痛的問題,實測穩定後再考慮下一項。
