美制螺紋精度表(UNC / UNF / UNEF / UNS)提供從 No.0 至 2 吋以上的完整尺寸資料,包含大徑(Major)、中徑(Pitch)與小徑(Minor),並搭配 P 級、2B、GH 等公差等級。本表可應用於攻牙前鑽孔(底孔)尺寸選擇、螺紋配合設計與品質檢測,有效提升 CNC 加工精度與裝配穩定性,廣泛應用於機械製造、航太與汽車零件產業。
一、美制螺紋種類
| 種類 | 特性與適用 |
|---|---|
| UNC(粗牙) | 強度高、抗損性佳,適用一般機械與結構件 |
| UNF(細牙) | 鎖固精度較高,適用精密零件 |
| UNEF(超細牙) | 高精度與高鎖緊力需求 |
| UNS(特殊牙距) | 特殊牙距,客製化應用 |
二、常用 UNC 規格基準值
下表為常用 UNC 規格的基準尺寸(中徑 = 大徑 − 0.6495÷每吋牙數),並附常用建議底孔;完整 UNC/UNF/UNEF 與各公差等級請以下方原表圖為準。
| 規格 | 牙數(TPI) | 大徑(in) | 中徑(in) | 建議底孔 |
|---|---|---|---|---|
| 1/4-20 | 20 | 0.2500 | 0.2175 | #7(約 5.1mm) |
| 5/16-18 | 18 | 0.3125 | 0.2764 | F(約 6.5mm) |
| 3/8-16 | 16 | 0.3750 | 0.3344 | 5/16"(約 7.9mm) |
| 1/2-13 | 13 | 0.5000 | 0.4500 | 27/64"(約 10.7mm) |
※ 上表為 UNC 基準值示例;建議底孔為常用參考值,實際請依材料與絲攻型式微調,並參考〈美制螺紋底孔徑表完整指南〉。
三、公差等級說明
| 等級 | 說明 |
|---|---|
| P 級(P1、P2、P3) | 精度分級系統,P1 最高精度 |
| 2B(內螺紋標準) | 最常用內牙公差,適合標準配合 |
| GH 等級(GH1~GH3) | 攻牙刀具尺寸補償,數值越高螺紋偏大 |

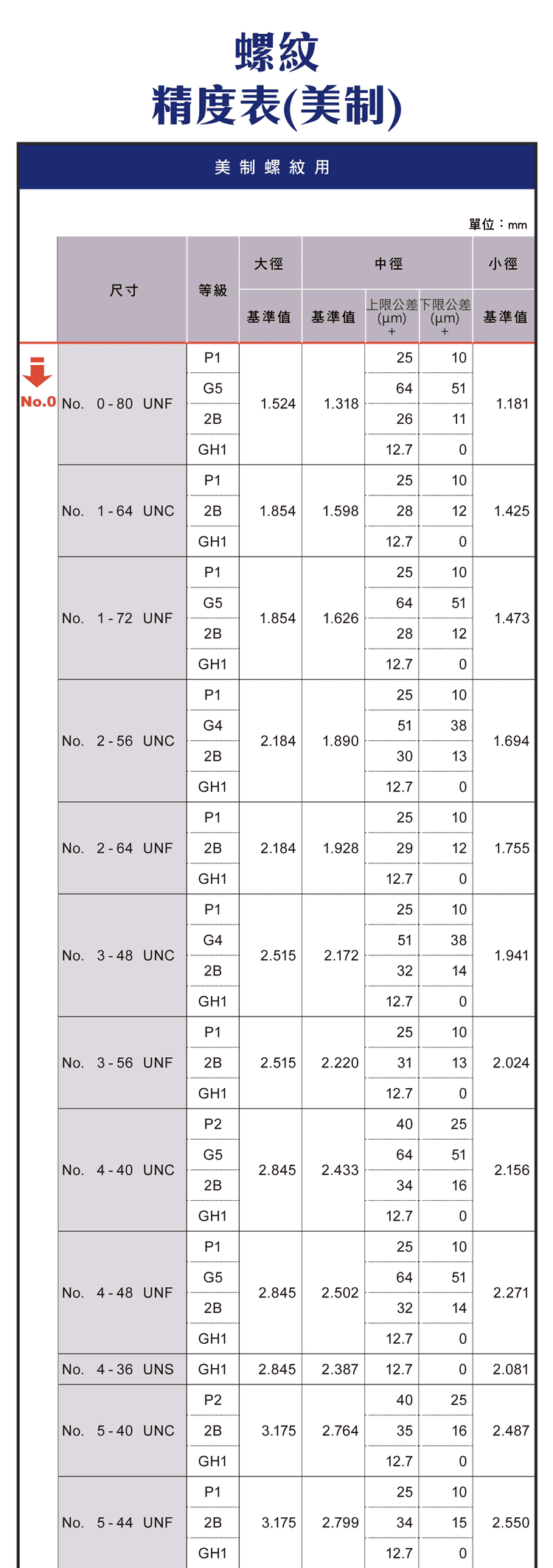

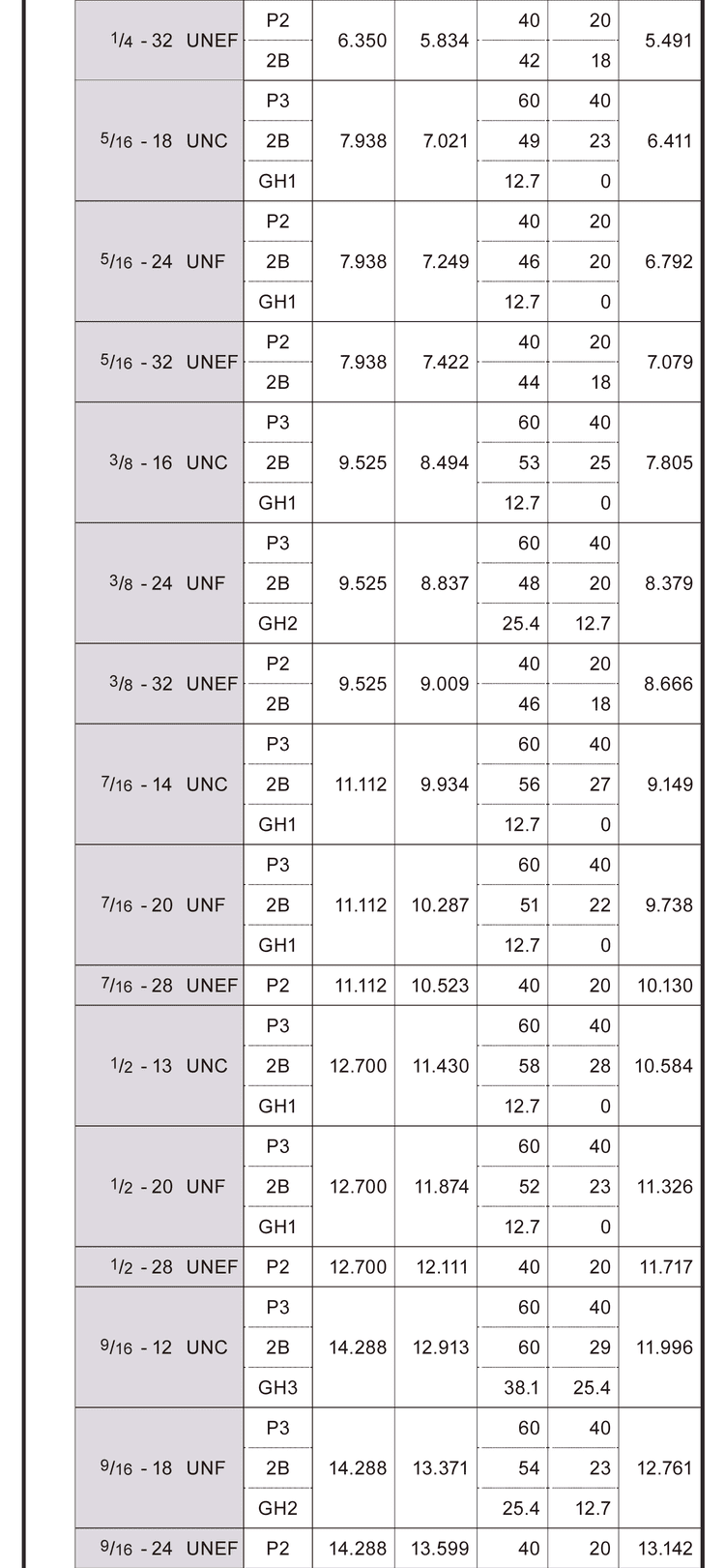

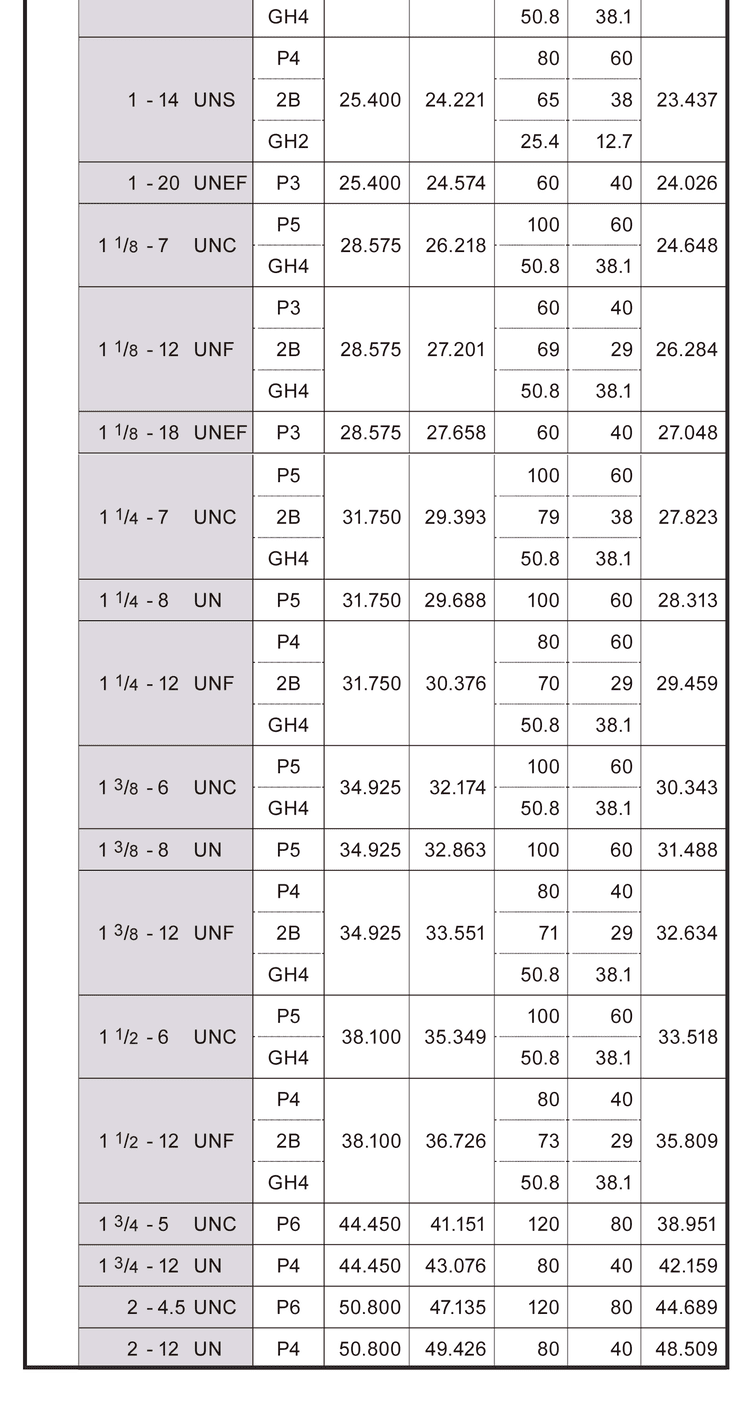

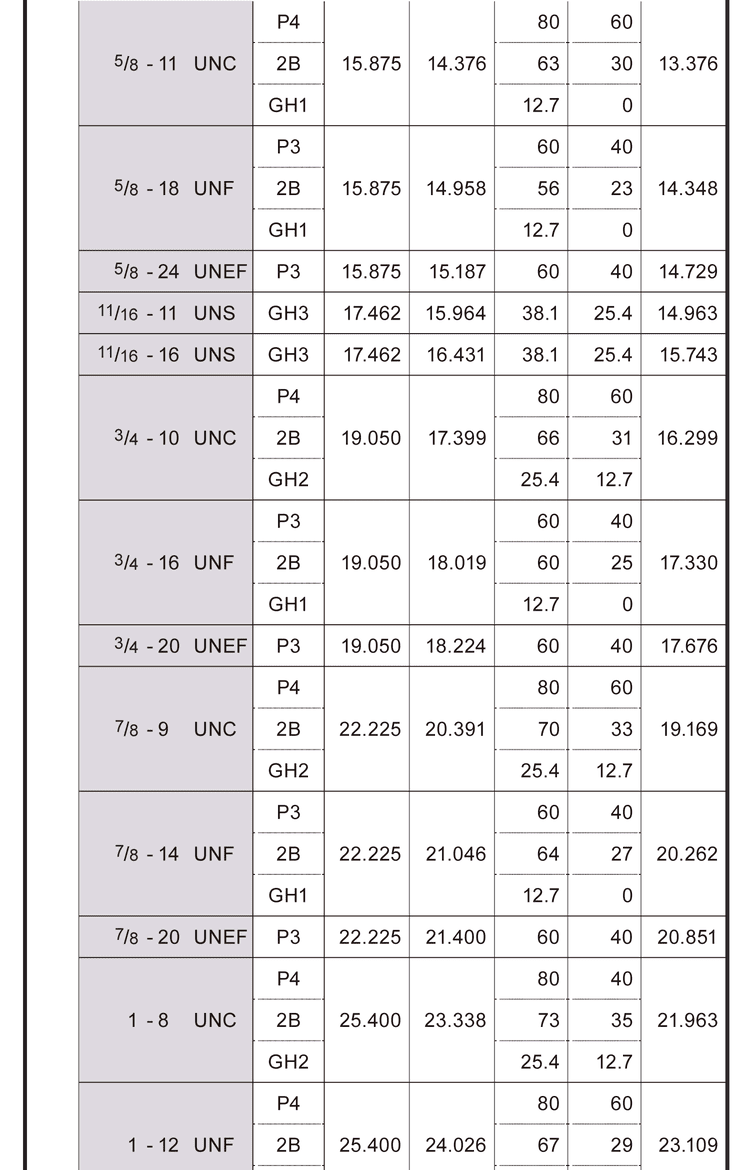

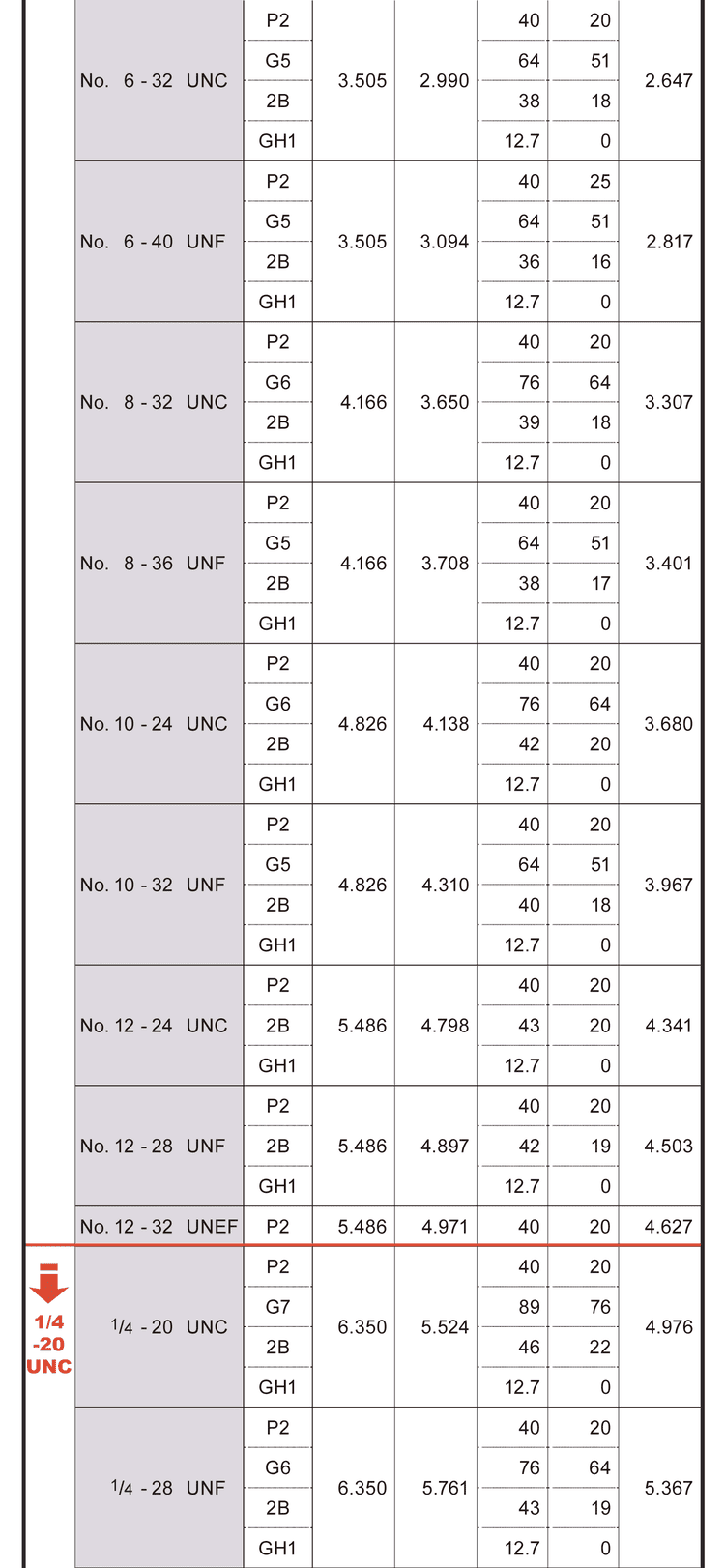

※ 以上為 UNC/UNF/UNEF 完整尺寸與公差詳表原圖,數值以原表為準。
四、如何使用美制螺紋精度表
| 步驟 | 做法 |
|---|---|
| ① 選螺紋規格 | 例如 1/4-20 UNC、1/2-13 UNC |
| ② 確認牙數(TPI) | 每吋牙數決定螺距 |
| ③ 查中徑與小徑 | 用於計算攻牙前底孔 |
| ④ 選公差等級 | 依需求選 2B 或高精度等級 |
五、實務應用場景
CNC 加工可精準設定攻牙孔徑、降低刀具磨耗;航太與汽車產業重視高可靠度螺紋配合與防鬆、高強度需求;品管檢測可快速判定螺紋尺寸是否合格。
攻牙前底孔可延伸參考〈美制螺紋底孔徑表完整指南〉;內螺紋公差與配合可參考〈螺絲攻內螺紋精度等級解析〉;公制、英制標準見〈公制螺紋精度表完整解析〉、〈英制螺紋精度表總覽〉。
常見問題 FAQ
Q:UNC 和 UNF 差在哪?
UNC 是粗牙、每吋牙數較少,強度高、抗損性佳,適合一般結構件;UNF 是細牙、每吋牙數較多,鎖固精度較高,適合精密零件與需要防鬆的場合。
Q:2B 是什麼等級?
2B 是美制內螺紋最常用的公差等級,屬於標準配合(1B 較鬆、3B 較緊)。一般攻牙件多以 2B 為預設,除非有特殊精度或配合需求。
Q:GH 等級代表什麼?
GH(Ground High)是絲攻的中徑補償等級,數值越高代表攻出的螺紋中徑偏大。選擇 GH 等級需搭配要求的內螺紋公差(如 2B),以確保配合正確。
Q:美制螺紋攻牙前底孔怎麼抓?
依規格對應的建議鑽頭(如 1/4-20 用 #7、1/2-13 用 27/64")選底孔,再依材料微調。詳細數值請對照美制底孔徑表。
