美制螺紋底孔徑表(UNC、UNF、UNEF、UN)涵蓋 No.0 至 2 英吋尺寸範圍,提供內螺紋小徑(D1)最大值、最小值及建議底孔徑。適用於 CNC 攻牙、機械加工與精密零件製造,協助快速選擇正確鑽孔尺寸,避免攻牙斷裂與螺紋強度不足,是加工現場與工程設計的重要參考。
一、內螺紋小徑(D1)與底孔關係
內螺紋小徑(D1)是螺紋加工後的最小直徑,含最大值(Max)與最小值(Min),用於判斷螺紋配合精度與控制加工公差。底孔徑接近小徑,決定攻牙難度與螺紋強度。
二、常用 UNC 底孔徑
| 規格 | 牙數(TPI) | 建議底孔 |
|---|---|---|
| 1/4-20 | 20 | #7(約 5.1mm) |
| 5/16-18 | 18 | F(約 6.5mm) |
| 3/8-16 | 16 | 5/16"(約 7.9mm) |
| 1/2-13 | 13 | 27/64"(約 10.7mm) |

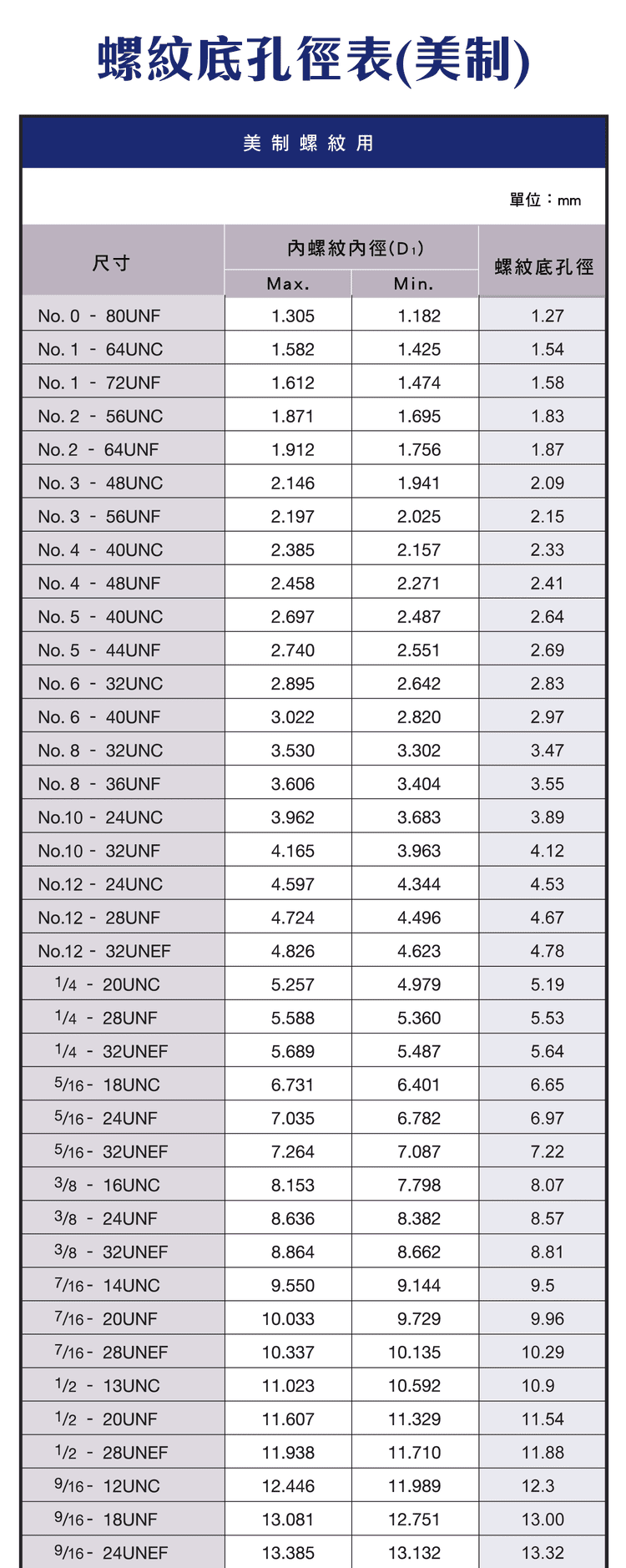

※ 上表為 UNC 常用底孔示例;完整 UNC/UNF/UNEF(No.0~2")與小徑 Max/Min 請以下方原表圖為準。

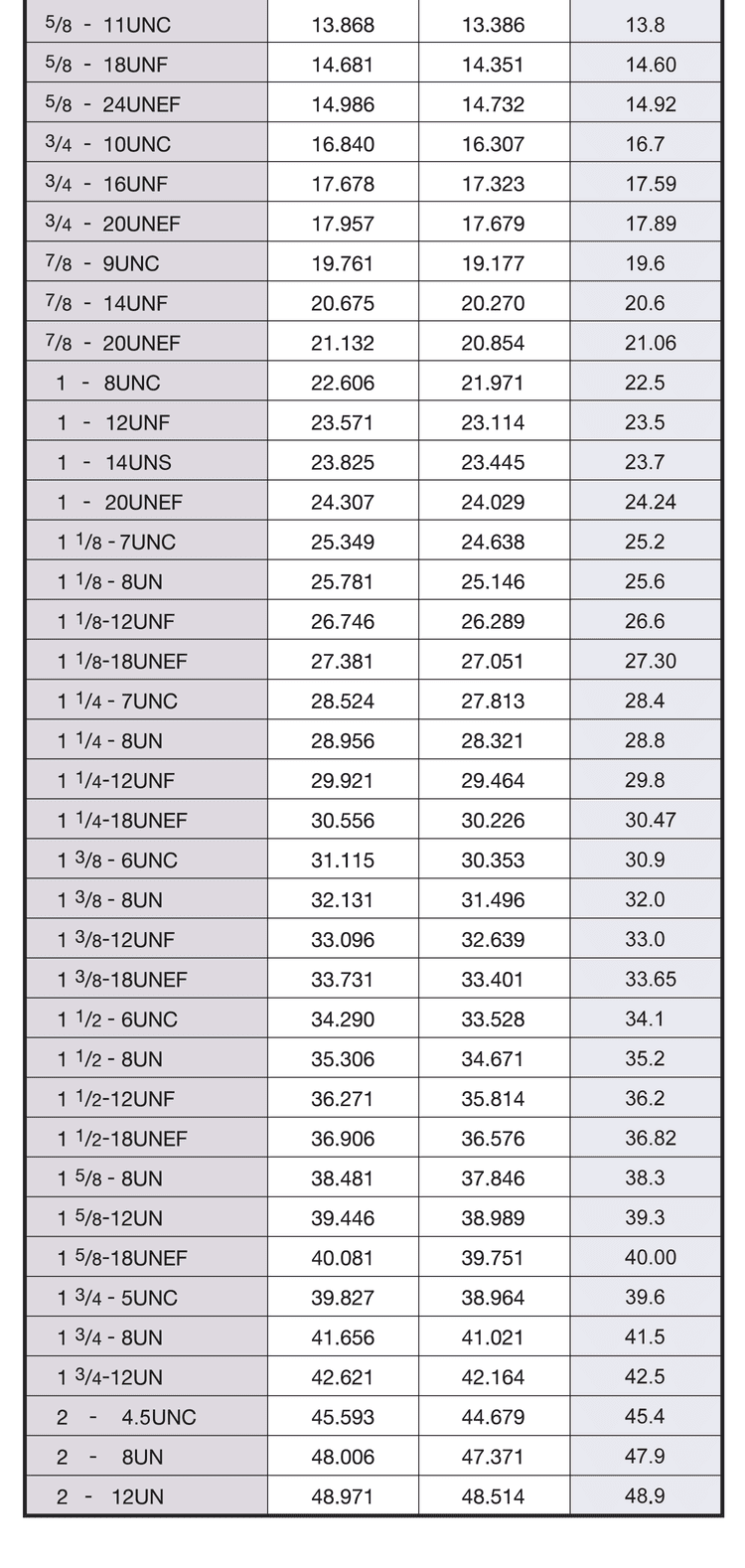

※ 以上為 UNC/UNF/UNEF 完整底孔徑詳表原圖,數值以原表為準。
三、底孔徑選擇原則(咬合率)
| 底孔選擇 | 結果 |
|---|---|
| 底孔偏小 | 螺紋強度高、咬合率高,但攻牙扭力大、易斷刀 |
| 底孔偏大 | 攻牙順暢、扭力小,但螺紋強度下降 |
| 建議範圍 | 約 60%~75% 咬合率,兼顧強度與加工穩定 |
四、UNC / UNF / UNEF 差異
| 系列 | 特性與底孔 |
|---|---|
| UNC(粗牙) | 牙距較大、抗震佳,較容易加工,適用一般結構件 |
| UNF(細牙) | 牙距較細、精度高,底孔通常較大,適用精密裝配 |
| UNEF(超細牙) | 超細牙、高強度鎖固,常見於航太與精密設備 |
五、常見加工問題與對策
| 問題 | 原因 | 對策 |
|---|---|---|
| 攻牙斷裂 | 底孔過小、排屑不良 | 增大底孔、使用切削油 |
| 螺紋鬆動 | 底孔過大 | 減小底孔、改用細牙螺紋 |
| 表面粗糙 | 刀具磨耗 | 更換絲攻、最佳化切削條件 |
美制公差見〈美制螺紋精度表完整指南〉;牙距/牙數見〈螺紋規格表完整整理〉;公制、特殊底孔見〈螺紋底孔徑表(公制)〉、〈螺紋底孔徑表(其他規格)〉。
常見問題 FAQ
Q:咬合率 60~75% 是什麼意思?
咬合率指螺紋實際接觸的牙深比例。約 60~75% 是強度與加工性的平衡點:太高(底孔太小)攻牙扭力大、易斷刀;太低(底孔太大)強度不足。底孔徑就是依目標咬合率反推。
Q:UNC 和 UNF 底孔一樣嗎?
不一樣。相同外徑下,UNF(細牙)牙距小、牙較淺,底孔通常比 UNC(粗牙)大。選底孔前務必先確認是 UNC、UNF 或 UNEF 及其牙數。
Q:1/4-20 UNC 底孔用哪支鑽頭?
常用 #7(約 5.1mm)。實務上依材料與要求咬合率微調,鋼材可用標準、不鏽鋼可略放大、鋁材可略小。
Q:攻牙斷刀最常見原因是什麼?
多半是底孔過小加上排屑不良。對策是增大底孔至合適咬合率、加切削油、選對絲攻(通孔用先端、盲孔用螺旋),並注意退屑。
