鎢鋼鉸刀與特殊鉸刀怎麼磨:傾斜角、過渡刃位置與三種結構
鎢鋼鉸刀的壽命是高速鋼的 3~10 倍,但它強度與韌性較低,磨壞比磨好容易。這篇講鎢鋼鉸刀的傾斜角怎麼擺、磨完為什麼一定要再研一個小圓角,以及最關鍵的過渡刃——同一條刃、位置偏個幾度,孔就從合格變成報廢。最後收三種難夾持的特殊鉸刀怎麼處理。
一、鎢鋼鉸刀:值得磨,但難磨
換成鎢鋼鉸刀的理由很硬:鉸孔速度可比高速鋼鉸刀高幾倍到十幾倍,表面粗糙度做得到 Ra1.6~0.4μm,精度達 9~7 級,壽命是高速鋼鉸刀的 3~10 倍。
代價是它強度與韌性都比高速鋼低,修磨難度明顯較高,而修磨品質直接決定刀具壽命與孔的粗糙度、精度——同一支刀,磨得好與磨得壞是兩把不同的刀。鎢鋼要用鑽石／CBN 砂輪磨,選型見〈鑽石還是 CBN 砂輪〉,砂輪本身怎麼整形修銳見〈鑽石／CBN 砂輪怎麼修〉。
二、傾斜角 β:讓接觸面積變小
在工具磨床上修磨時,鉸刀軸線與磨床中心線之間要保持一個傾斜角 β,使砂輪端面與鉸刀後面之間形成 2°~4° 夾角。目的和一般刀具修磨一樣:接觸面積小,才不會燒傷刀齒。
| 項目 | 做法 |
|---|---|
| 砂輪擺位 | 端面須與鉸刀後面保持垂直,修磨後的後角才不會走樣 |
| 穩定 | 前面加一片支承片,位置低於鉸刀中心一段距離 H(同鉸刀後刀面的公式家族) |
| 停手判準 | 表面粗糙度達 Ra0.8~0.2μm、後角到規定值,就停 |
| 防崩刃 | 磨完不能直接上機,要再用磨石在切削部分與校準部分的連線處研出小圓角 |
最後那一條最常被省略。鎢鋼的韌性不足,那個尖銳的交界就是崩刃的起點;研出小圓角能延長壽命,也讓孔的加工品質變好。前刀面與後刀面的通用步驟見〈鉸刀怎麼磨〉。

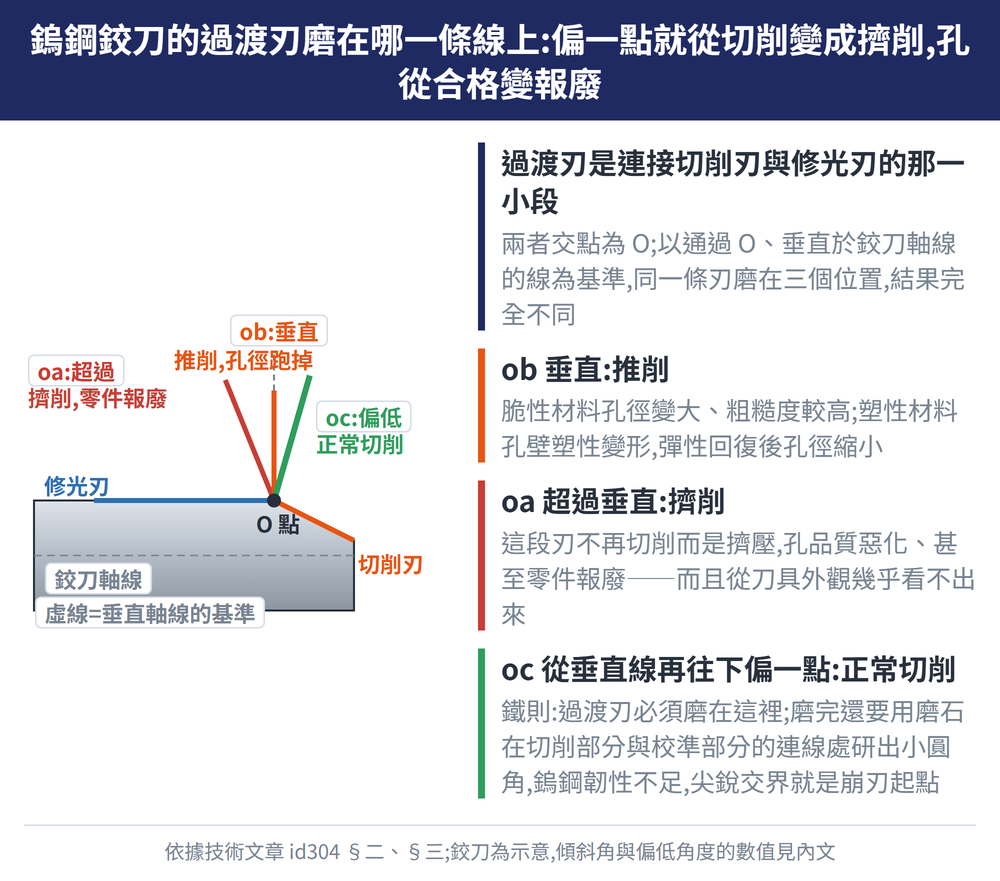

三、過渡刃磨在哪一條線上
過渡刃是連接切削刃與修光刃的那一小段,兩者交點為 O。它磨在什麼角度,直接決定孔的精度與表面粗糙度。以通過 O 點、垂直於鉸刀軸線的那條線為基準,來源列出三種位置:
| 位置 | 這段刃在做什麼 | 結果 |
|---|---|---|
| ob:與軸線垂直 | 推削 | 脆性材料孔徑變大、粗糙度較高;塑性材料孔壁塑性變形,彈性回復後孔徑縮小 |
| oa:角度大於 90° | 擠削 | 孔品質更差,甚至造成零件報廢 |
| oc:角度小於 90°、約低 6°~8° | 正常切削 | 加工後孔的各項技術指標都能達到要求 |
鐵則:過渡刃必須磨在 oc 位置,也就是從垂直線再往下偏 6°~8°。磨過頭跑到 oa 側(角度超過 90°),這段刃就從切削變成擠削——那是孔品質惡化與零件報廢的主因,而且從外觀幾乎看不出來。
四、三種特殊鉸刀:問題都出在夾持
| 類型 | 卡在哪裡 | 解法 |
|---|---|---|
| 小直徑五稜形鉸刀 | 直徑小、精度高,在工具磨床上頂不起來 | 做一塊五稜形靠模板,改到曲線磨床上磨 |
| 球形鉸刀 | 修磨品質不穩定、效率低 | 自製砂輪修整器修出成形砂輪,再改進修磨夾具 |
| 單刃裝配式鉸刀 | 刀片與刀桿要分兩段處理 | 刀片先磨、裝上刀桿後再整支磨 |
稜形鉸刀的靠模板依鉸刀的幾何形狀製作,中間用 V 形槽定位、螺釘夾住柄部;靠模板放在小型平面磁台上,側面用靠板定位,找正後就能磨各部分尺寸,裝卸與測量都方便。
五、球形與裝配式鉸刀
球形鉸刀的砂輪修整器用兩個 60° 頂針頂著搖板作圓弧運動,調整螺釘透過活動測量表座讓鑽石軸取得所需半徑,藉此修出成形砂輪;修磨夾具用本身的 18° 中心孔頂在萬能工具磨床上,磨前刀面時把齒託改成活動的轉開約 45°、用碟形砂輪,磨後角時改固定齒託、用碗形砂輪。
裝配式鉸刀分兩步:刀片被壓緊的上下兩面先在工具磨床或平面磨床磨,精研到 Ra0.1μm 才裝進刀桿槽;接著刀桿連同刀片上萬能工具磨床,一次磨完外徑、主後角(留稜邊)、過渡刃段、修光刃段與後倒錐段,同樣到 Ra0.1μm。刀片磨損後要複磨,先旋鬆壓板,以相同進給量分別旋緊兩支徑向調節螺釘,壓緊後再重跑第二步。
六、常見問題 FAQ
Q:鎢鋼鉸刀磨完為什麼還要研一個小圓角?
因為鎢鋼的強度與韌性比高速鋼低,切削部分與校準部分的尖銳交界就是崩刃的起點。用磨石在那條連線處研出小圓角,可以延長使用壽命,也讓孔的加工品質變好。這一步不能省。
Q:過渡刃磨偏了,從孔看得出來嗎?
看得出方向。磨在垂直線上是推削:脆性材料孔徑會變大,塑性材料則因為彈性回復而孔徑縮小。磨過頭超過 90° 變成擠削,孔品質會明顯惡化,嚴重時零件直接報廢。
Q:2°~4° 的夾角是磨頭轉的角度嗎?
不是。那是砂輪端面與鉸刀後面之間的夾角,靠鉸刀軸線與磨床中心線的傾斜角 β 造出來。同時砂輪端面仍要與鉸刀後面保持垂直,後角才不會被磨走樣。
Q:裝配式鉸刀為什麼不能裝好再一起磨?
刀片被壓緊的上下兩面要先磨並精研到 Ra0.1μm,那兩面決定刀片裝進刀桿槽後的位置精度。裝上去才磨,基準面本身就不準,外徑與各段刃口再怎麼磨也對不回來。
