銑刀切入切出位置與嚙合角:崩刃的隱形原因
崩刃常被歸咎於刀片太脆,真正的原因多半在「第一下怎麼碰到工件」。這篇談嚙合角(刀具與工件實際接觸的角度範圍)、刀具中心該擺在哪裡,以及順逆銑的差別。
一、崩刃常被怪罪刀片太脆,其實問題在第一下
銑削是斷續切削,每一刃每轉都要切入工件一次、再切出一次。刀片承受的不是穩定負荷,而是一連串衝擊。
衝擊落在刃口的哪個位置,決定刀片是撐得住還是崩掉。這件事調程式與擺放就能改,不花錢,卻最常被忽略。
切削條件都對卻仍偶發崩刃,先查切入切出位置,再懷疑刀片材質。其他異常樣態見面銑故障排除指南。
二、切入的關鍵:讓衝擊落在刃口強壯處
刀尖是刃口最單薄的地方。理想的切入,是讓刀片較厚實的部位先接觸工件,刀尖最後才進入。
最糟的是刀尖第一個撞上去,衝擊全集中在最弱的一點。實務上靠刀具中心相對工件的位置控制。
切屑厚度(每一刃實際切下那層材料的厚度)在切入瞬間是厚是薄,由同一個位置關係決定。刃口能吃多少衝擊則看幾何,見面銑刀幾何指南。
三、刀具中心位置的三種擺法
刀具中心與工件的相對位置,直接決定衝擊落點與切出的平順度。
| 中心位置 | 切入時 | 切出時 | 評價 |
|---|---|---|---|
| 落在工件寬度之內(偏置) | 厚實部位先接觸,切屑由厚變薄 | 退出平順,衝擊小 | 面銑的建議做法 |
| 正對工件中線(對中) | 切入切出對稱,落點居中 | 切屑厚度不為零,衝擊較大 | 可行但非最佳 |
| 落在工件之外 | 最厚處落在刃口最脆弱點 | 嚙合角短,負荷變化劇烈 | 崩刃風險最高 |
| 刀徑與工件寬度 | 刀徑略大,才有偏置空間 | 刀徑不足時難避開不良切入 | 選刀時一併考量 |
上表為一般取向,以型錄或標準為準;非本站量測。偏置量不給通用數字,選刀考量見面銑刀選擇指南。
四、原廠對照:五種刀具位置的切屑厚度公式

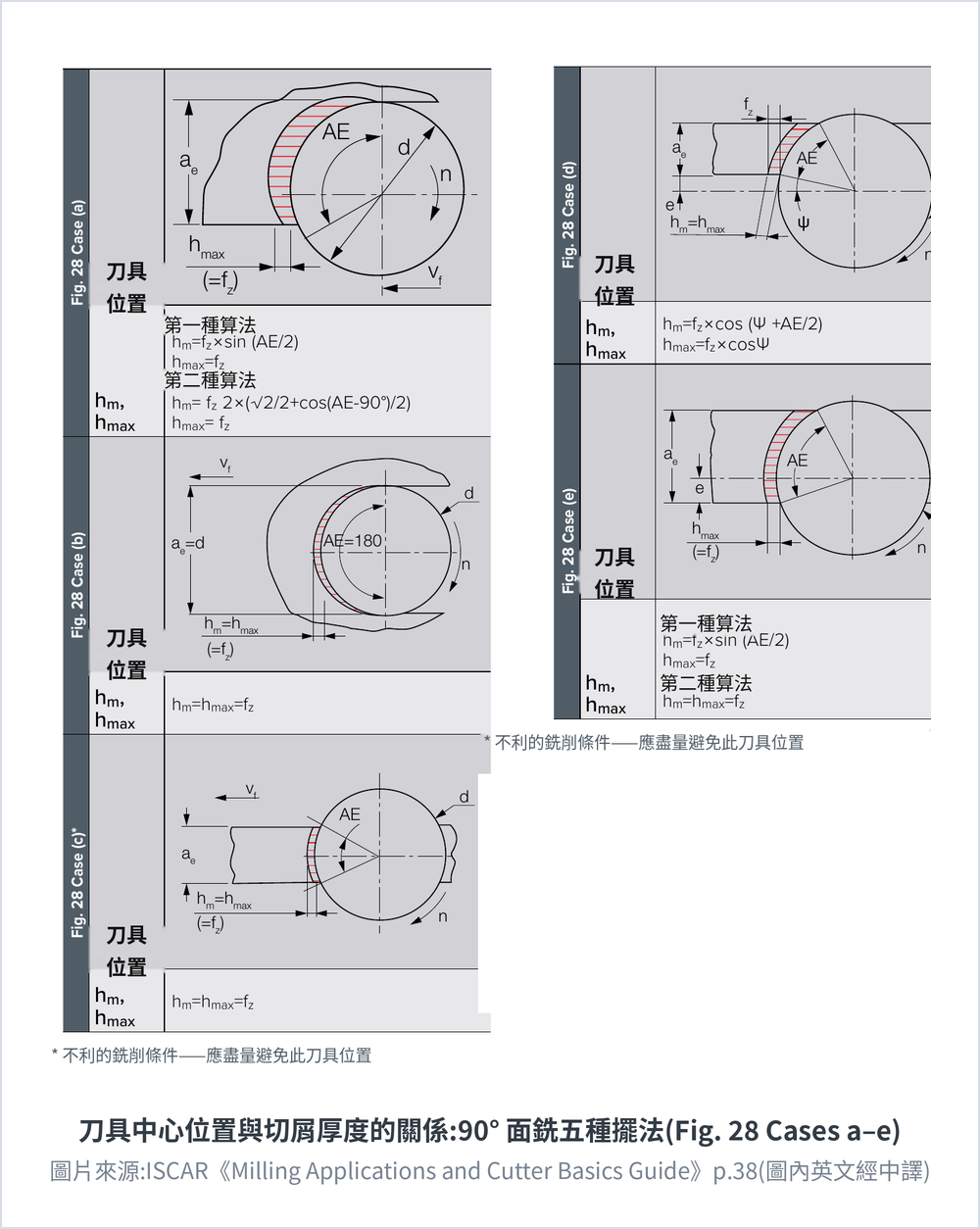

原廠對照:90° 面銑不同刀具位置對應的平均與最大切屑厚度,見下圖。
| 情形 | 刀具位置(依原圖幾何) | 平均切屑厚度 hm | 最大切屑厚度 hmax |
|---|---|---|---|
| Fig. 28 (a) | 刀具偏置於工件一側,AE<180° | 第一法 hm=fz×sin(AE/2);第二法 hm=fz·2×(√2/2+cos(AE−90°)/2) | hmax=fz |
| Fig. 28 (b) | 正對中線,ae=d、AE=180°(滿嚙合) | hm=hmax=fz | hmax=fz |
| Fig. 28 (c)* | 刀具中心落在工件之外(邊緣嚙合;不利,應避免) | hm=hmax=fz | hmax=fz |
| Fig. 28 (d) | 刀具偏置且含切入角 Ψ | hm=fz×cos(Ψ+AE/2) | hmax=fz×cosΨ |
| Fig. 28 (e) | 刀具偏置於另一側 | 第一法 hm=fz×sin(AE/2);第二法 hm=hmax=fz | hmax=fz |
資料來源:ISCAR《Milling Applications and Cutter Basics Guide》p.38 Table 3 / Fig. 28(圖內英文經中譯)。fz=每刃進給、AE=嚙合角、Ψ=切入角、ae=徑向切深、d=刀徑。* 為不利刀具位置,應避免。
五、順銑與逆銑:衝擊落點正好相反

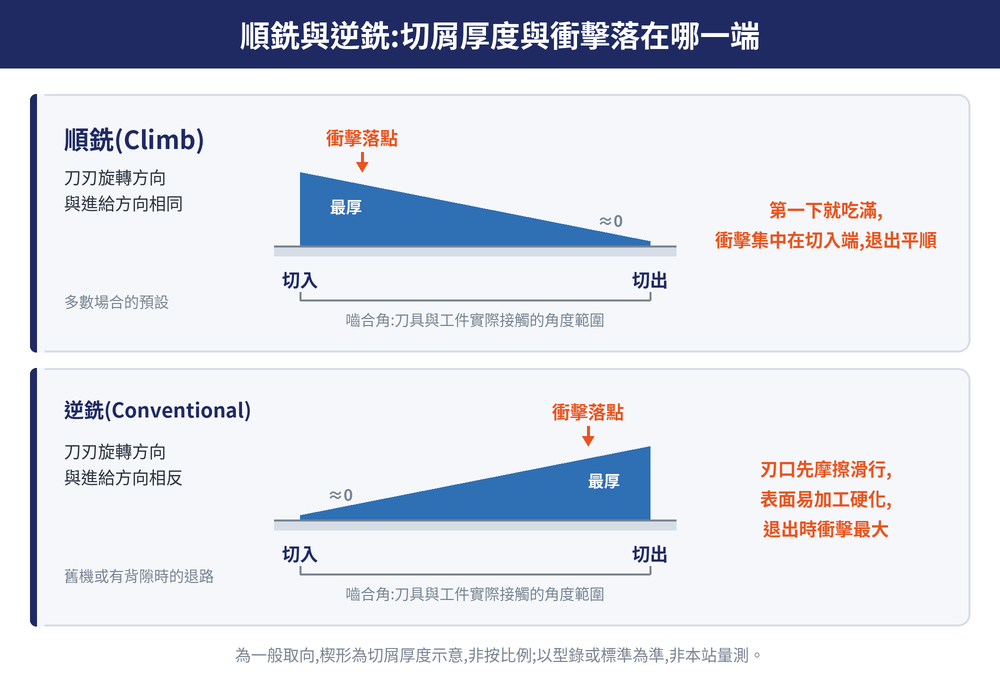

順銑(刀刃旋轉方向與進給方向相同)切入厚、切出薄;逆銑(方向相反)相反。兩者的選擇差異見順銑與逆銑的差異。
| 比較項目 | 順銑 | 逆銑 |
|---|---|---|
| 切入時切屑厚度 | 最厚,一接觸就吃滿 | 接近零 |
| 切出時切屑厚度 | 接近零,退出平順 | 最厚,退出衝擊大 |
| 刃口一開始的動作 | 直接切入 | 先摩擦滑行再切入 |
| 主要副作用 | 工具機有背隙時會被拉刀 | 表面易加工硬化,刃口磨耗快 |
| 定位 | 多數場合的預設 | 舊機或有背隙時的退路 |
上表為一般取向,以型錄或標準為準;非本站量測。
六、對策(上):擺放、刃口與進給
對策不必換機台,先從程式與擺放下手。前三項處理衝擊的大小與落點。
| 對策 | 怎麼做 | 為什麼有效 |
|---|---|---|
| 調整刀具中心位置 | 中心偏離工件中線,落在工件寬度內 | 衝擊從刀尖移到刃口強壯處 |
| 選韌性刀片並加大刃口倒角 | 刃口倒角加大,材質偏韌 | 加厚刃口斷面,吃得住衝擊 |
| 降低切入切出區間進給 | 只在進料與出料的短區段降 F | 衝擊隨進給放大 |
刃口倒角是刃口刻意修出的小斜面或圓弧,用來補強。
七、對策(下):路徑與震動
後三項處理路徑安排與機外因素。
| 對策 | 怎麼做 | 為什麼有效 |
|---|---|---|
| 避開在孔緣與槽緣退刀 | 路徑錯開,不在邊緣退出 | 邊緣缺材料支撐,易崩並留毛邊 |
| 圓弧進刀取代直線撞入 | 程式以圓弧路徑切進工件 | 切屑厚度由零漸增 |
| 同時檢查震動與夾持 | 崩刃與顫振常一起出現 | 震動會把衝擊再放大一次 |
顫振的判別與對策,見銑削顫振的成因與對策;各種銑削方式的定位,見銑削方法總覽;切屑厚度的換算,見切屑減薄與進給補償。
最後更新:2026-08-08
八、常見問題 FAQ
Q:刀具中心對準工件中線不是最直覺的做法嗎?
對中時切入切出對稱,但切出瞬間切屑厚度不為零,衝擊較大。面銑一般建議把中心偏置到工件寬度之內。
Q:為什麼刀具中心落在工件之外最容易崩刃?
這時切屑最厚的位置正好落在刃口最脆弱的接觸點,第一下衝擊直接打在刀尖。改擺放位置或換用刀徑略大的銑刀即可避開。
Q:程式加圓弧進刀真的有用嗎?
有用。圓弧路徑讓切屑厚度從零漸增,避免瞬間撞擊,對薄刃口與難削材差異最明顯。
Q:切入切出區間的進給要降多少?
沒有通用數值,依型錄建議與實際試切決定。原則是只在進出料的短區段降低。
