工件懸伸得長、內孔又深又窄的時候,刀路不能照零件輪廓直接編。這篇從零件結構這一端談起:工件徑向變形為什麼與懸伸長度成正比、懸伸階梯軸粗車的橫向迴圈與縱向迴圈兩種去餘量走法、狹小內孔為什麼一定要先留退刀空間、搪刀桿(鏜刀桿)受型腔空間限制的四條幾何式,以及臺階式曲線深孔「零點漂移」與「依輪廓重設軌跡」之間的取捨。

懸伸工件與狹小內孔刀路速覽四張卡:變形卡,工件徑向變形與懸伸長度成正比,尾端無支承與尾端帶頂針兩種形式;去餘量卡,懸伸階梯軸粗車分橫向迴圈與縱向迴圈兩種路徑;空間卡,狹小內孔不能照零件輪廓編程,必須先留退刀空間,搪刀桿有四條幾何限制式;取捨卡,零點漂移編程簡單但逼小刀桿,依輪廓重設軌跡編程難但保剛性與效率

一、先說分界:這篇談的是零件結構逼出來的刀路

同一個現場問題,可以從兩端切入。一端是刀具怎麼選——刀夾參數、刀具伸出的倍數關係、精搪的原則,那一端請看〈精搪與刀具懸伸:單刃精搪、刀夾參數與五原則〉,本篇不重複。

另一端是零件結構:工件本身伸得長、型腔本身又窄又彎,於是刀路只能這樣走、刀桿只能做這麼粗。本篇談的是後者,講的是路徑與尺寸的折衷,不談刀具選型。

路徑規劃的通則(定義、四原則、引入與退刀方式)另見〈車削進給路線怎麼規劃〉,本篇只處理這兩種結構的特例。

二、工件懸伸為什麼會逼你改刀路

大部分車削零件都是在懸伸狀態下加工的。懸伸件加工一般分兩種形式:尾端無支承,以及尾端帶頂針支承。尾端用頂針,目的就是避免工件懸伸過長時剛性下降、切削過程引起較大的工件徑向變形。

關鍵的一句原理是:工件切削過程中的徑向變形,與懸伸長度成正比。所以加工中必須採取適當措施,減小或補償懸伸工件的徑向變形,降低或消除它對加工精度的影響。

這句話對刀路的意義是:懸伸長度不是背景條件,它會直接改寫你能一刀吃多深、能怎麼走。

三、想少變形,先把徑向切削分力壓下來

加工時徑向切削分力越小,工件的徑向變形就越小。以下四個方向都有利於減少徑向切削分力,從而減少工件的徑向彎曲變形:

做法 說明給到的程度
增大刀具主偏角原文舉例為 93° 主偏角
選擇較大的刀具前角原文給 15°〜30°
採用正刃傾角只給方向,未給角度值
減小刀尖圓角半徑只給方向,未給數值門檻

93° 與 15°〜30° 是舉例值,不是通用規格;其餘兩項只有方向性規律,沒有量化門檻,實際選用請以刀具型錄與試切結果為準。

四、懸伸階梯軸粗車:兩種去餘量路徑

對懸伸較長、尾端無支撐,但工件本身剛性較好、徑向變形較小的階梯軸,用棒料胚料粗車時要去掉的餘量多,一般採用迴圈方式編程。

迴圈去餘量的方式有兩種:橫向迴圈加工去餘量縱向迴圈加工去餘量

路徑型式 適用前提
橫向迴圈去餘量懸伸長、尾端無支撐、工件剛性較好、徑向變形較小的階梯軸
縱向迴圈去餘量同上,僅有走勢差異的定性對照

這兩種走勢的差異是圖形層次的,文字本身無法完全還原軌跡細節,實際的幾何形狀請以自家 CAM 模擬確認。

五、狹小內孔的第一條規矩:不能照零件輪廓編

有些套類零件直徑較小、長度較長,內表面起伏又大,切削空間狹小、刀具動作困難。針對這類工件設定刀具路徑時,不能完全按工件結構形狀編程,必須留出退刀空間

這一條和一般外圓車削的直覺相反。外圓車削可以貼著輪廓走,內孔不行——刀走得進去,不代表退得出來。

接著是刀桿本身的兩難:內部型腔深而長,為增強搪刀桿剛性,刀桿應儘可能加粗;但型腔內部輪廓起伏大,又限制了刀桿尺寸能加到多大。要剛性就要粗,要進得去就要細,這個矛盾在下一節會變成四條式子。

六、搪刀桿受型腔空間限制的四條幾何式

按內部型腔空間,搪刀各部分有以下要求。式中 D、d 為型腔內外徑相關尺寸,A 為刀頭伸出長度、B 為搪刀寬度、d1 為搪刀桿直徑:

刀頭伸出長度 A ≥ (D−d)/2 | 搪刀寬度 B = A + d1,且 B ≤ d | 搪刀桿直徑 d1 = B − A

四條式子照錄、未改寫。各符號的實際幾何定位需搭配圖面確認,本文未代入數值驗算,也未把它擴充成通用計算式。實際設計搪刀桿時,請以型腔實際尺寸圖與刀具廠的規格表為準。

讀這四條式子的方式是:B ≤ d 是那道天花板。搪刀寬度被型腔內徑卡住,而寬度又等於刀頭伸出長度加上刀桿直徑,所以刀頭要伸得夠遠,刀桿就只能變細——剛性就是這樣被吃掉的。

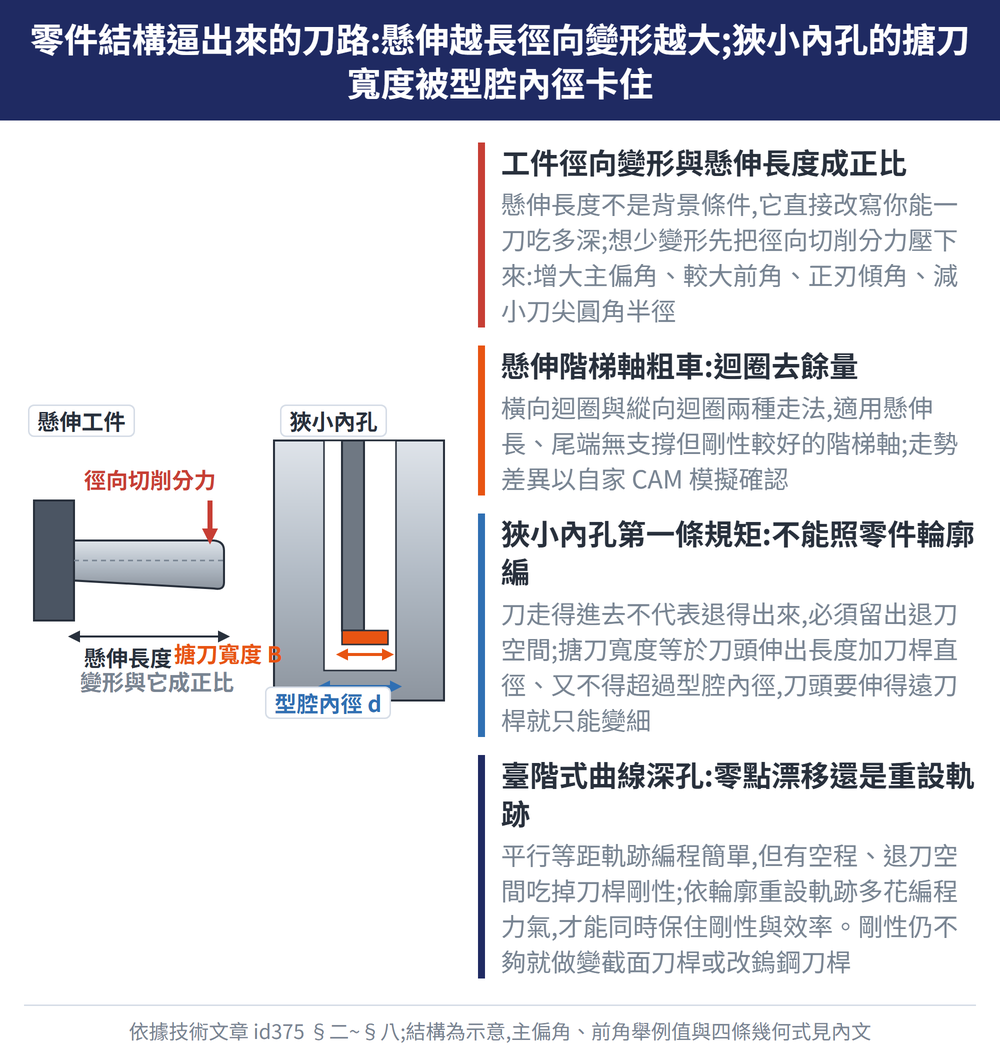

零件結構逼出來的刀路:懸伸越長徑向變形越大;狹小內孔的搪刀寬度被型腔內徑卡住 — 示意圖:工件徑向變形與懸伸長度成正比:懸伸長度不是背景條件,它直接改寫你能一刀吃多深;想少變形先把徑向切削分力壓下來:增大主偏角、較大前角、正刃傾角、減小刀尖圓角半徑;懸伸階梯軸粗車:迴圈去餘量:橫向迴圈與縱向迴圈兩種走法,適用懸伸長、尾端無支撐但剛性較好的階梯軸;走勢差異以自家 CAM 模擬確認;狹小內孔第一條規矩:不能照零件輪廓編:刀走得進去不代表退得出來,必須留出退刀空間;搪刀寬度等於刀頭伸出長度加刀桿直徑、又不得超過型腔內徑,刀頭要伸得遠刀桿就只能變細;臺階式曲線深孔:零點漂移還是重設軌跡:平行等距軌跡編程簡單,但有空程、退刀空間吃掉刀桿剛性;依輪廓重設軌跡多花編程力氣,才能同時保住剛性與效率。剛性仍不夠就做變截面刀桿或改鎢鋼刀桿

七、臺階式曲線深孔:零點漂移還是重設軌跡

加工曲線起伏大的內輪廓表面,邏輯和階梯軸一樣:先迴圈去除餘量。軌跡有兩種選擇,這是一個很典型的取捨。

軌跡 好處 代價
零點漂移方式:按完全平行等距的軌跡迴圈去餘量編程簡單中間走刀有空程;搪刀需要較大退刀空間,只能減小搪刀桿尺寸,與剛性要求矛盾
依內輪廓形狀重新設計的刀具軌跡能保證加工順利完成,加工效率也有提高增加編程難度與工作量

一句話總結:省編程力氣,就得犧牲刀桿剛性與空行程效率;肯多花編程力氣,才能同時保住剛性與效率。這是路徑複雜度換剛性與效率的直接案例。

八、成因與刀桿剛性的兩條對策

臺階式曲線深孔結構與狹小空間類結構相似,不同處是內孔曲面自端面向內逐漸縮小、大小端直徑相差較大,典型如圓瓶模具型腔。主要加工問題落在三處:刀桿剛性、刀頭合理伸出長度、刀具切削角度

刀路調完之後若剛性還是不夠,加強刀桿剛性有兩條途徑:一是依被加工型腔曲線設計變截面刀桿(材料可用合金鋼加淬火處理);二是若仍不滿足要求,改用鎢鋼刀桿,成本相對較高。

薄壁類零件的工序道數與變形對策是另一套邏輯,見〈薄壁件車削怎麼排工序〉;切削條件與相關計算式見〈車削計算公式大全〉。

本主題的完整導讀見〈車削刀路完整導讀〉。

常見問題 FAQ

Q:工件懸伸長一點,變形會差多少?

這是定性關係:工件切削過程中的徑向變形與懸伸長度成正比。也就是說懸伸加倍,徑向變形量會跟著往上走,不是小幅度的差別。實際數值取決於材質、直徑與切削條件,沒有通用換算,請以試切實測為準。

Q:橫向迴圈和縱向迴圈去餘量,該挑哪一種?

兩種都適用於懸伸較長、尾端無支撐但工件剛性較好的階梯軸粗車。兩者的走勢差異沒有排序或量化的選用門檻,建議以自家 CAM 模擬走刀長度與空行程再決定。

Q:零點漂移方式是什麼意思?

它指的是加工曲線起伏大的內輪廓時,按完全平行等距的軌跡迴圈去除餘量的做法。優點是編程簡單,缺點是中間走刀有空程,而且搪刀需要較大的退刀空間,只能把搪刀桿做細,與剛性要求相互矛盾。

Q:這篇和精搪與刀具懸伸那篇差在哪?

差在視角。精搪那篇是刀具視角,談刀具怎麼選、刀夾參數與精搪原則;本篇是零件視角,談工件懸伸與狹小型腔這兩種零件結構如何反過來限制刀路走法與搪刀桿尺寸。兩篇互補,不重複。
