車刀還能再磨什麼:負倒稜、雙倒稜、斷屑槽、球形刀尖與餘偏角
車刀基本角度磨好後,還有五種刀型可以再磨:負倒稜、雙倒稜、斷屑槽、球形刀尖與餘偏角上的三種副切削刃。這篇說明各自解決哪一種問題、參數怎麼取,以及最容易漏掉的那一刀。
一、基本角度磨好之後,還能再磨什麼
前角、後角、主偏角磨完只是及格線。下面五種刀型各對應一個問題,基本步驟見〈車刀怎麼磨〉。
| 刀型 | 解決什麼 | 代價 |
|---|---|---|
| 負倒稜 | 刃口強度不足、異常崩損 | 切削變形與切削力增加 |
| 雙倒稜 | 單一倒稜太寬變鈍、太窄又沒用 | 刃口略鈍,不適合精加工 |
| 斷屑槽 | 韌性材料切屑纏繞不斷 | 槽形配錯反而堵屑 |
| 球形刀尖 | 低碳鋼面撕裂無光澤 | 刀尖需高出工件中心 |
| 餘偏角上的副切削刃 | 表面粗糙度、尺寸控制、刀尖強度 | 形狀選錯會與已加工面摩擦 |

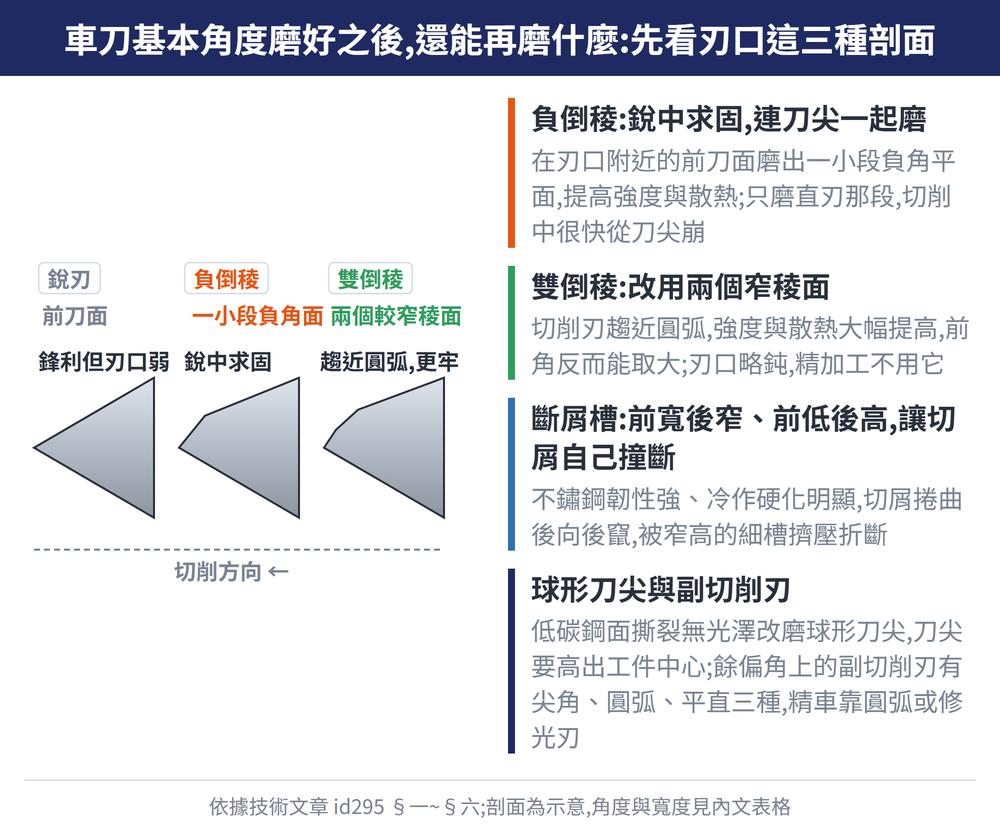

二、負倒稜:銳中求固
在鎢鋼刃口附近的前刀面磨出一小段負角平面,提高刃口強度與散熱,避免異常崩損。倒稜寬度與角度越大刃口越牢固,切削力也跟著上去;取得合適時壽命可提高數倍以上。倒稜與倒圓的差別見〈車削刀具刃口修磨解析〉。
磨法與最常漏的一刀:用 F180~F220 薄條碳化矽磨石徒手做——車刀夾固、刀架轉 90° 使主切削刃面對自己,磨石與刃成 10°~15° 夾角,食指點按稍施力,沿夾角平推 3~5 次。負倒稜必須連刀尖過渡刃與刀尖圓弧 R 一起磨完,只磨直刃那段,切削中很快會從刀尖崩。
三、雙倒稜:改用兩個窄稜面
單一負倒稜磨寬會變成負前角車刀、刃口變鈍;磨窄了強度又不夠。雙倒稜改成兩個較窄稜面,寬度各取 0.1~0.2 mm,切削刃趨近圓弧,強度與散熱大幅提高,前角反而能取得較大。對塑性與脆性材料都有效,壽命可成倍提高;缺點是刃口略鈍。
| 用途 | 第一稜面 γo1 | 第二稜面 γo2 |
|---|---|---|
| 粗加工(雙負倒稜) | −5° | −15° |
| 半精加工(正負倒稜) | 0°~5° | −10°~5° |
磨法:用 F180 以上碳化矽細磨石,或徒手在細粒度鑽石砂輪上磨。順序固定:先磨 γo1,再磨 γo2 與其寬度。
四、不鏽鋼斷屑槽:讓切屑自己撞斷
不鏽鋼韌性強、冷作硬化明顯,車削最難的就是斷屑。除切削條件外,關鍵在槽形:前刀面磨出前寬後窄(10°~12°)、前低後高(刃傾角約 3°~5°)的小 R 斷屑槽——切屑捲曲後快速向後竄,被窄高的細槽擠壓、甩向主後刀面折斷。(刃傾角 λs 是 ISO 術語;台灣傳統車刀圖面以「後斜角／邊斜角」合起來表示同一組幾何,不是同一個角的別名。)
主切削刃與刀尖圓弧另外要做負倒稜,壽命比同材料無負倒稜者高 4 倍以上;刀尖圓弧與副切削刃連接處再研一小段後角 0° 的修光刃,搭配跟刀架形成三點定位,頂針鬆脫也能平穩切完。槽形怎麼對應材料見〈車削切屑控制指南〉與〈M 類不鏽鋼加工指南〉。
低成本的簡易研磨法:粗磨成形後把車刀夾在臥式車床上,車一片鑄鐵研磨輪,碳化矽微粉調糊塗上,主軸反轉研磨,就能低成本磨出精度高的斷屑槽,對螺紋車刀、切斷刀一樣好用。
五、球形刀尖:低碳鋼面不亮時的解法
低碳鋼若未經鍛造或熱處理改善切削性,一般車刀車出來常呈淡灰色、無光澤且帶撕裂痕跡。改磨球形刀尖可把加工面控制在 Ra3.2~Ra1.6 μm。
磨法是先在主後刀面與副後刀面相交處,沿整條稜緣磨出 0.2~0.3 mm 稜角,再用磨石把刀尖修成 R0.3~R0.5 mm 的圓球面;裝上刀架後讓刀尖高出工件中心 0.5 mm 即可切削。它的切削抗力比帶負倒稜、負前角的刀具小,工具機剛性差、要車徑長比大的件時特別有用。注意球面與已加工面的接觸寬度必須大於每轉進給量,擠壓碾光才成立;圓弧與粗糙度的關係見〈車削刀具圓弧半徑選擇指南〉。
六、餘偏角(副偏角)與三種副切削刃
副切削刃負責減少與已加工面摩擦,也決定刀尖角與強度。副後角一般與後角相等:粗車鎢鋼取 5°~7°、高速鋼取 6°~8°,精車 8°~12°。
| 車刀與加工條件 | 餘偏角建議值 |
|---|---|
| 外圓車刀,剛性好、連續面 | 5°~10° |
| 外圓車刀,剛性不好、連續面(或剛性好、斷續面) | 10°~15° |
| 外圓車刀,剛性不好、斷續面 | 20°~35° |
| 彎頭車刀 | 30°~45° |
| 搪孔端面車刀 | 20°~35° |
| 切斷(槽)刀 | 1°~2° |
| 副切削刃形狀 | 規格與適用 |
|---|---|
| 尖角形 | 刀尖角 60° 適合中間切入或車細長件;雙重尖角型半精車、精車用,形成分層切削 |
| 圓弧形 | 刀尖圓弧半徑 0.3~1.5 mm,適用高速低進給精車 |
| 平直形 | 修光刃 1.5~3 mm(須大於每轉進給量),精車可達 Ra0.8~0.2 μm |
修光刃原理同〈車削修光刃 Wiper 刀片〉。
七、常見問題 FAQ
Q:磨了負倒稜,刀尖還是很快就崩,問題出在哪?
多半是只磨了直刃那一段。負倒稜必須連刀尖過渡刃與刀尖圓弧 R 一起磨完,漏掉刀尖那段等於沒磨,切削中會從該處先崩。
Q:雙倒稜可以用在精加工嗎?
一般不用。兩個稜面會讓刃口略鈍,強度雖高但鋒利度不足;精加工優先用圓弧形或平直修光刃。
Q:球形刀尖為什麼要高出工件中心?
球面要靠擠壓碾光已加工面才有效果,刀尖略高才能形成正確接觸位置;接觸寬度也必須大於每轉進給量,否則碾光不連續。
Q:餘偏角要越小越好嗎?
不是。餘偏角小可降低表面粗糙度,但剛性不好或切斷續面要放大到 10°~35°,否則副切削刃會摩擦已加工面而震動。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
