切削刀具材料大全：鑽石、CBN、陶瓷與鎢鋼選擇
切削刀具材料的選擇直接影響加工效率、刀具壽命與加工品質。鑽石、CBN、陶瓷與鎢鋼等材料,在硬度與韌性之間存在明顯取捨。本文整理各類刀具材料的硬度、導熱性與適用範圍,並解析選材邏輯,協助依加工條件快速選對刀具材料。各工件材料對應的 ISO 被削材群,可參考ISO 被削材分類總論。
刀具材料的基本概念

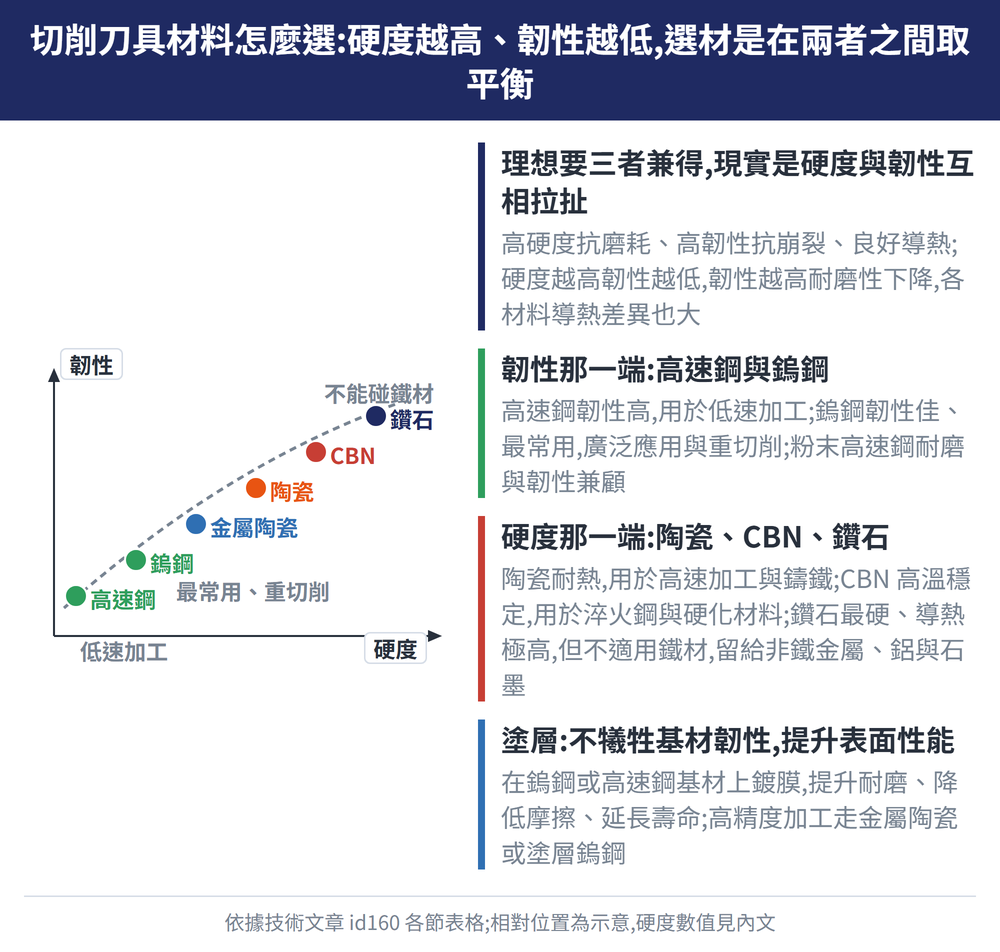

理想的刀具材料須同時具備高硬度(抗磨耗)、高韌性(抗崩裂)與良好導熱性;但實務上三者難以兼得,存在明顯取捨。
| 理想需求 | 現實取捨 |
|---|---|
| 高硬度(抗磨耗) | 硬度越高 → 韌性越低 |
| 高韌性(抗崩裂) | 韌性越高 → 耐磨性下降 |
| 良好導熱性 | 各材料導熱差異大,影響散熱與壽命 |
因此選材實際上是在「硬度 ↔ 韌性」之間,依加工條件取得平衡。
各類刀具材料總覽
下表整理常見刀具材料的硬度、特性與適用範圍,硬度單位為 HV(維氏硬度,數值為相對示意)。
| 材料 | 硬度(HV,相對示意) | 主要特性 | 適用 |
|---|---|---|---|
| 鑽石 PCD(Diamond) | > 9000 | 最硬、導熱極高;不適用鐵材(易反應) | 非鐵金屬、鋁、石墨 |
| CBN(立方氮化硼) | > 4500 | 高溫穩定性佳 | 淬火鋼、硬化材料 |
| 氮化矽 Si₃N₄(陶瓷) | 陶瓷級 | 高韌性陶瓷 | 高速加工 |
| 氧化鋁 Al₂O₃(陶瓷) | 陶瓷級 | 高耐熱 | 鑄鐵、高溫切削 |
| 金屬陶瓷 Cermet | — | 表面粗糙度低 | 精加工 |
| 碳化鎢 WC(鎢鋼) | 約 2100 | 韌性佳、最常用 | 廣泛應用、重切削 |
| 碳化鈦 TiC / 氮化鈦 TiN / 碳化鉭 TaC | — | 提升耐磨性 | 常用於塗層或複合材料 |
| 高速鋼 HSS | — | 韌性高 | 低速加工 |
| 粉末高速鋼 | — | 性能優於傳統 HSS、耐磨與韌性兼顧 | 高精度、高壽命刀具 |
塗層刀具材料
在鎢鋼或高速鋼基材上鍍膜,可在不犧牲基材韌性的前提下大幅提升表面性能。
| 常見塗層 | 特性 |
|---|---|
| TiN(氮化鈦) | 提升耐磨性、降低摩擦 |
| TiAlN(鋁鈦氮) | 高耐熱、適合高速與乾切削 |
| AlCrN(鋁鉻氮) | 高抗氧化、提高壽命 |
塗層整體可提升耐磨性、降低摩擦並提高刀具壽命。各品牌塗層牌號對照可見刀片塗層對照表。
材料性能比較重點
| 性能 | 比較(由高至低) |
|---|---|
| 硬度(HV) | 鑽石 > CBN > TiC > WC(鎢鋼) |
| 導熱係數 | 鑽石最高;陶瓷較低 |
| 熱膨脹係數 | 陶瓷較高;鑽石最低 |
CNC 加工選材建議
| 加工情境 | 建議材料 |
|---|---|
| 高速加工 | 陶瓷 / CBN |
| 高精度加工 | 金屬陶瓷 / 塗層鎢鋼 |
| 重切削加工 | 鎢鋼(WC) |
| 鋁加工 | 鑽石(PCD)刀具 |
選定材料後,實際切削速度與進給須依機台、刀徑與工件硬度決定,可參考立銑刀切削條件計算指南。淬火鋼等高硬度材料的選刀,另可參考刀具材料系列(P/M/K/N/S/H)分類。
※ 硬度數值為相對示意,實際依牌號與廠商規格而異;選材請一併考量加工方式、機台剛性與成本。
常見問題 FAQ
為什麼鑽石刀具不能加工鐵材?
鑽石(碳)在高溫下會與鐵產生化學反應(碳擴散),造成刀具快速磨耗,因此鑽石/PCD 刀具適合非鐵金屬、鋁與石墨,不適合鋼鐵類。詳見〈PCD 聚晶鑽石與鑽石塗層:鋁、有色金屬與複合材料怎麼加工〉。
CBN 適合加工什麼材料?
CBN(立方氮化硼)硬度僅次於鑽石、高溫穩定性佳,適合淬火鋼與硬化材料的硬車削、硬銑削等高硬度加工。詳見〈CBN 與 PCBN 刀具指南:高硬度鋼與鑄鐵怎麼加工〉。
鎢鋼和高速鋼怎麼選?
鎢鋼(碳化鎢)硬度高、耐磨,適合高速與重切削,是最常用的刀具材料;高速鋼(HSS)韌性高、較耐衝擊,適合低速或斷續加工。要求更高時可用粉末高速鋼。詳見〈HSS 牌號解碼:SK/SKH/M/T/含鈷/粉末一次看懂〉。
刀具塗層有什麼作用?
在基材上鍍 TiN、TiAlN、AlCrN 等塗層,可提升耐磨性、降低摩擦與提高耐熱,延長刀具壽命,同時保留基材的韌性。
