PCD 聚晶鑽石與鑽石塗層:鋁、有色金屬與複合材料怎麼加工
鑽石系刀具分成 PCD(Polycrystalline Diamond 聚晶鑽石)與鑽石塗層兩大路線,主戰場是高矽鋁合金、銅與黃銅、碳纖維複材與石墨電極。但有一條鐵則要先記住:鑽石不可用於鋼、鑄鐵等鐵系材料,鐵系請改用 CBN。
一、第一鐵則:鑽石系刀具不能碰鐵系材料
鑽石的本體是碳,在切削高溫下會與鐵親和,發生石墨化與擴散磨耗。結果是刀刃像被溶掉一樣持續退化,壽命急劇下降。
一句話判準:工件會被磁鐵吸、成分以鐵為主(碳鋼、合金鋼、鑄鐵、不鏽鋼),就不要用鑽石系刀具;改用 CBN(Cubic Boron Nitride 立方氮化硼)——硬度僅次於鑽石,且不與鐵反應,是鐵系硬材的對應刀材。
鐵系硬材的做法見硬車削指南:HRC45–65 以車代磨怎麼做與H 類高硬度鋼加工指南;鑄鐵另見K 類鑄鐵加工指南。

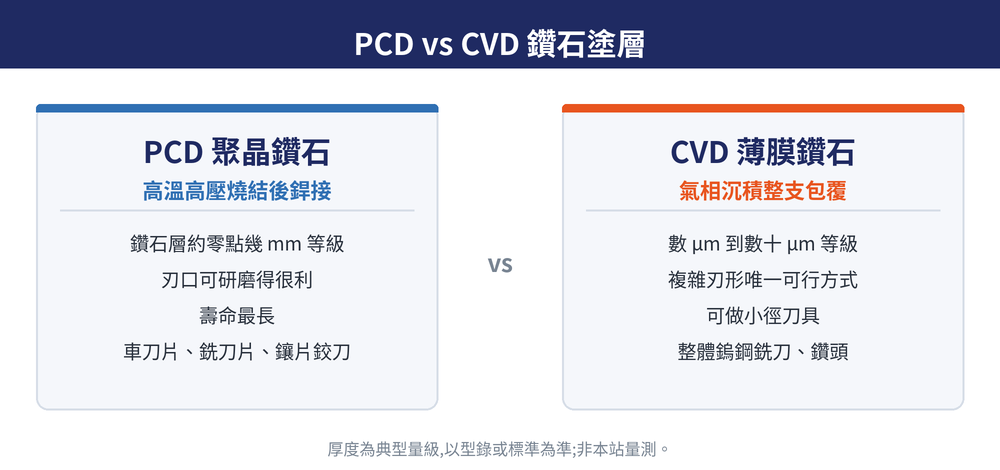

二、PCD 與鑽石塗層差在哪
兩者都是鑽石,差別在「怎麼做出來」與「能做多薄多利」。PCD 走高溫高壓燒結,鑽石塗層則用 CVD(Chemical Vapor Deposition 化學氣相沉積),在真空腔內由氣體直接在刀具表面長出鑽石膜。
| 型式 | 做法 | 典型厚度 | 適合的刀型與場合 |
|---|---|---|---|
| PCD 聚晶鑽石 | 鑽石粉末在鎢鋼基材上高溫高壓燒結,再銲接或鑲嵌到刀體 | 鑽石層約零點幾 mm 等級 | 車刀片、銑刀片、鑲片式鉸刀;刃口可研磨得很利,壽命最長 |
| CVD 薄膜鑽石塗層 | 在鎢鋼刀具表面以化學氣相沉積長出鑽石膜,整支包覆 | 數 μm 到數十 μm 等級 | 整體鎢鋼銑刀、鑽頭;複雜刃形與小徑刀具唯一可行的鑽石化方式 |
| CVD 厚膜鑽石 | 沉積出較厚的獨立鑽石片,再切割銲上刀體 | 介於薄膜與 PCD 之間 | 純鑽石無金屬結合相,耐熱與耐化性更佳,用於高磨蝕性材料 |
厚度與適用為典型值,以型錄或標準為準;非本站量測。

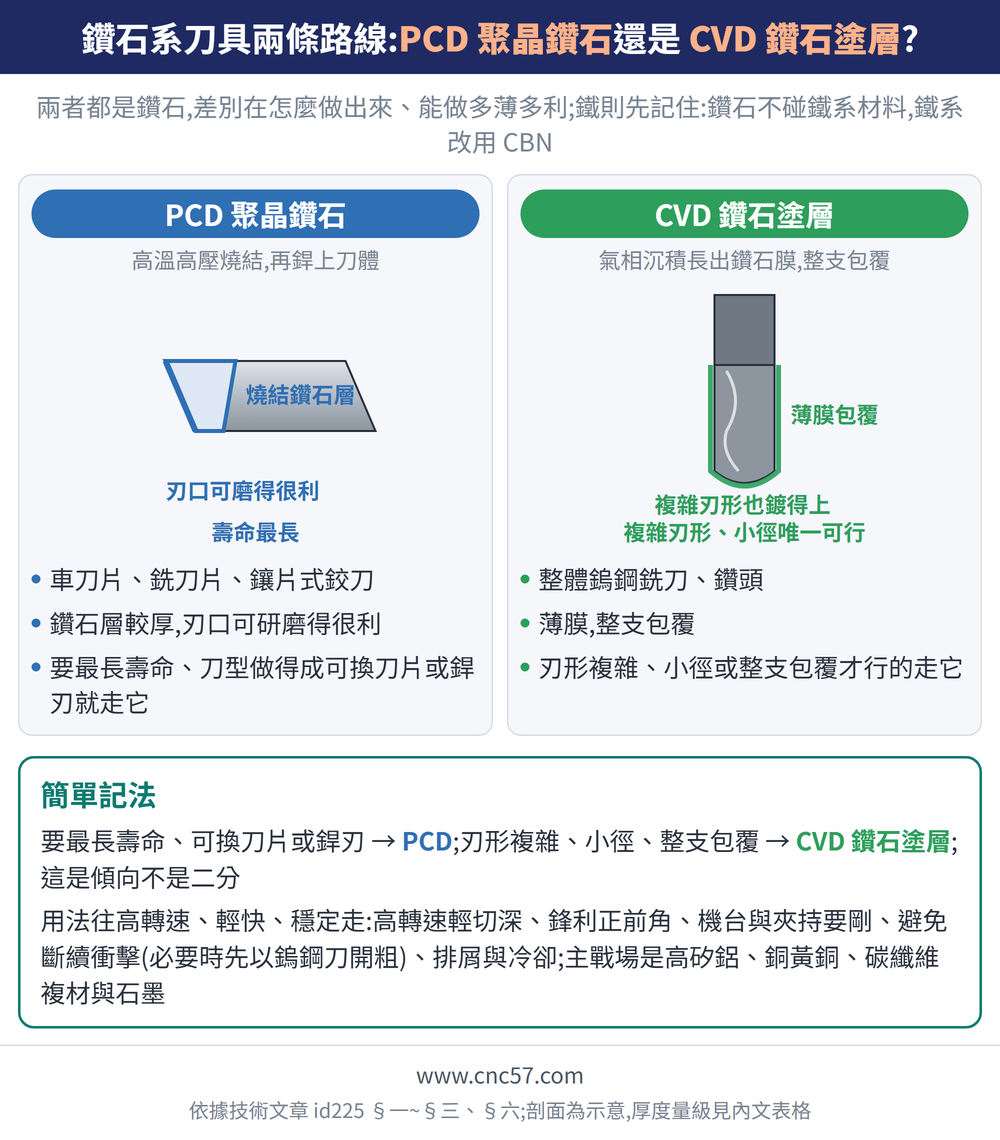

三、怎麼選:要最長壽命走 PCD、刃形複雜或小徑走 CVD 鑽石塗層
選法一句話:要最長壽命、且刀型做得成可換刀片或銲刃,就走 PCD;刃形複雜、小徑或整支包覆才行的,走 CVD 鑽石塗層。這是傾向而非二分——PCD 也能銲刃做成整體式立銑刀、鉸刀與鑽頭,鑽石塗層也有刀片型式。塗層製程本身的差異見PVD 與 CVD 塗層完整比較與刀具塗層種類全解析;基材牌號怎麼讀見鎢鋼牌號解碼指南。
用詞提醒:本節的 CVD 指的是鑽石膜,與捨棄式刀片常見的 CVD(TiCN／Al2O3)多層塗層不是同一件事;後者的取捨見上列塗層比較。
四、主戰場(上):高矽鋁、鋁合金與銅黃銅
鑽石系刀具的價值在「高磨蝕、不含鐵」的材料:用鎢鋼刀會被磨料快速磨掉刃口,換成鑽石通常能明顯延長刀具壽命。先看金屬類。
| 材料 | 難點 | 鑽石系為什麼有效 |
|---|---|---|
| 高矽鋁合金(過共晶鋁矽合金) | 組織中的硬質矽顆粒像砂紙,鎢鋼刃口很快被磨圓 | 鑽石硬度遠高於矽顆粒,耐磨料磨耗;對鋁親和性低,不易積屑瘤 |
| 純鋁、鑄鋁等一般鋁合金 | 黏刀、積屑瘤造成表面拉傷與毛邊 | 鑽石面摩擦係數低、不易黏著,鏡面與長時間穩定加工的首選 |
| 銅與黃銅等有色金屬 | 延展性高、易黏刀,精密件要求鏡面 | 刃口可磨得極鋒利且保持久,適合精密車削與鏡面加工 |
上表為一般性選材對照,非本站量測。
有色金屬的整體策略見N 類鋁與有色金屬加工指南。
五、主戰場(下):CFRP、石墨與陶瓷塑膠
CFRP(Carbon Fiber Reinforced Plastic 碳纖維強化塑膠,碳纖維與樹脂複合的輕量高強度材料)、石墨與陶瓷塑膠這類非金屬,最怕分層與纖維毛邊,刃口鋒利度比參數更關鍵。
| 材料 | 難點 | 鑽石系為什麼有效 |
|---|---|---|
| CFRP 碳纖維複材 | 碳纖維本身極磨蝕;刃口一鈍就分層、起毛與撕裂 | 鑽石維持鋒利最久,是控制分層與纖維毛邊的關鍵 |
| 石墨電極 | 粉狀磨蝕性切屑,鎢鋼刀壽命極短 | 鑽石塗層對石墨粉磨耗抵抗力高,壽命可明顯拉開 |
| 部分陶瓷與工程塑膠 | 硬脆填料、玻璃纖維等補強相同樣磨蝕嚴重,且材料脆易崩邊 | 鑽石刃口保持鋒利最久,切削力低有助於減少崩邊與熔融沾黏 |
| 鋼、鑄鐵、不鏽鋼(鐵系) | — | 不適用:高溫下碳與鐵親和造成石墨化與擴散磨耗,改用 CBN |
上表為一般性選材對照,非本站量測;壽命差距依材料批次、機台與參數而異。
依被削材對應刀材與塗層見依被削材選刀具材料與塗層。
六、使用要點:高轉速、鋒利正前角、剛性與避免衝擊
鑽石極硬但脆,怕的是衝擊不是磨耗。用法要往「高轉速、輕快、穩定」的方向設定。
| 要點 | 說明 |
|---|---|
| ① 高轉速、輕切深 | 鑽石耐磨但不耐衝擊,高轉速搭配較輕切深比重載更能發揮壽命 |
| ② 鋒利刃口、正前角 | 正前角與鋒利刃口降低切削力與黏著,是抑制積屑瘤與毛邊的關鍵 |
| ③ 機台與夾持要剛 | 主軸跳動與懸伸過長會讓刃口承受交變衝擊,直接崩刃;懸伸盡量短 |
| ④ 避免斷續衝擊 | 砂孔、鑄件毛胚面、強烈斷續切削會使鑽石刃口碎裂,必要時先以鎢鋼刀開粗 |
| ⑤ 排屑與冷卻 | 鋁與複材需大量排屑避免二次切削;石墨多採乾切加吸塵,防粉塵磨損機台 |
切削速度與進給不套用通例,請依刀具型錄與試切決定;計算方法見車削加工計算公式大全。刀材全景見切削刀具材料大全,依刀具類型選材見依刀具類型選刀具材料。
最後更新:2026-08-08
七、常見問題 FAQ
Q:鑽石刀具真的完全不能加工鋼件嗎?
實務上視為禁用。切削高溫下碳會與鐵親和而石墨化並產生擴散磨耗,壽命急劇下降,鐵系材料一律改用 CBN。
Q:PCD 和 CVD 鑽石塗層該怎麼選?
能用刀片型式、追求最長壽命與鏡面就選 PCD;整體銑刀、鑽頭這類複雜刃形或小徑刀具,則只能用 CVD 鑽石塗層。
Q:一般鋁合金也值得上鑽石刀嗎?
量大、要求鏡面或要長時間穩定不換刀時值得。短單、少量或斷續切削多的場合,鎢鋼刀往往更划算。
Q:鑽石刀具為什麼常常是崩刃而不是磨損?
鑽石極硬但脆,弱點是衝擊而非磨耗。主軸跳動、懸伸過長或斷續切削都會造成刃口碎裂,提高剛性並避開衝擊即可大幅改善。
