CBN 與 PCBN 刀具指南:高硬度鋼與鑄鐵怎麼加工
CBN(Cubic Boron Nitride 立方氮化硼)硬度僅次於鑽石,而且不像鑽石那樣會與鐵親和,因此成為鐵系難削材的專用刀材:淬火鋼硬車削、灰鑄鐵高速加工都靠它。這篇講 CBN 與 PCD 的分工、低含量與高含量 PCBN 怎麼選,以及使用時的四個要點。
一、CBN 是什麼:硬度僅次鑽石,卻不怕鐵
CBN(Cubic Boron Nitride 立方氮化硼)是人工合成的超硬材料,硬度與耐熱性僅次於鑽石。真正讓它站穩市場的不是硬度,而是化學穩定性。
鑽石在高溫下會與鐵親和而急速磨耗,CBN 不會。所以分工很清楚:鐵系材料(鋼、鑄鐵)用 CBN,鋁、銅、複材等非鐵材料用 PCD(Polycrystalline Diamond 聚晶鑽石,把鑽石微粒燒結成的超硬刀材)。
PCBN(Polycrystalline CBN 聚晶立方氮化硼):把 CBN 粉末與結合相在高溫高壓下燒結、再接合到鎢鋼基材上做成的刀片形式。市面上講的「CBN 刀片」,實體幾乎都是 PCBN。
各刀具材料的定位與硬度—韌性排序,見切削刀具材料大全;依刀具型式挑材料見依刀具型式選刀具材料。

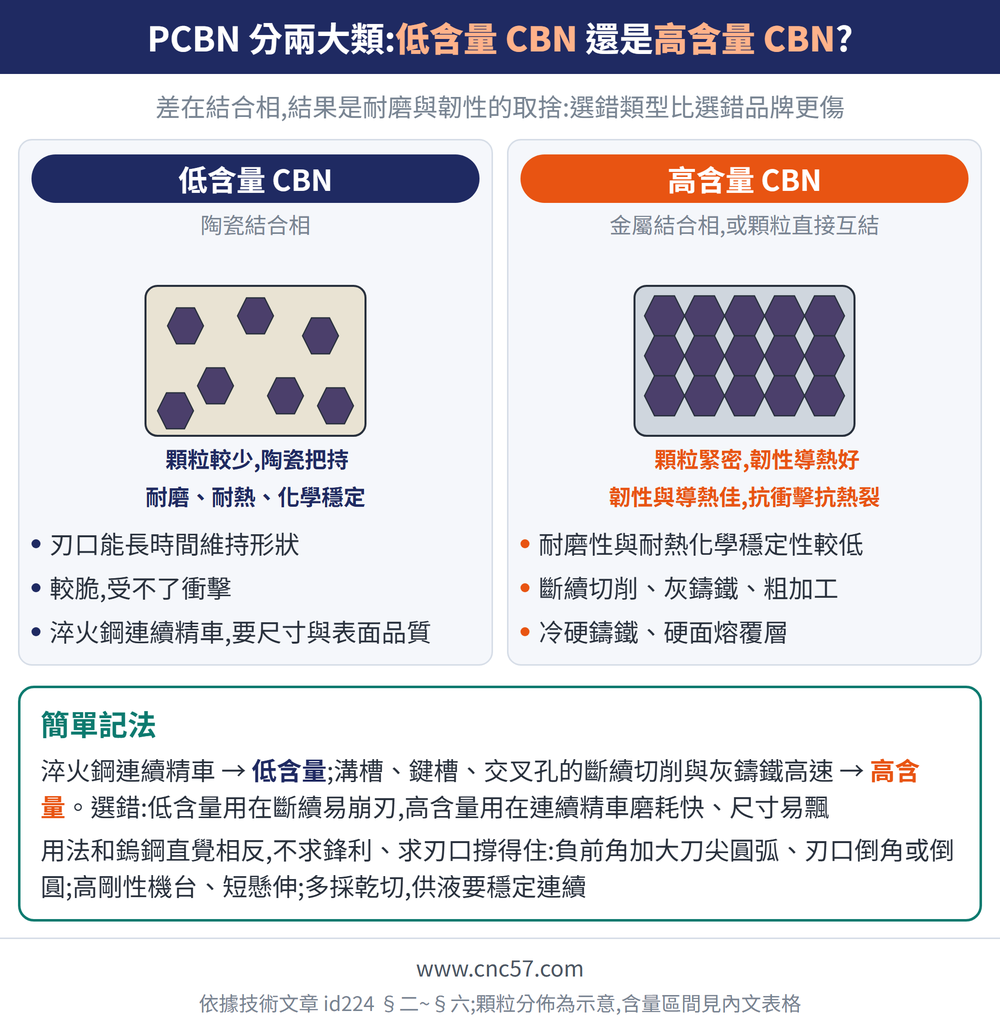

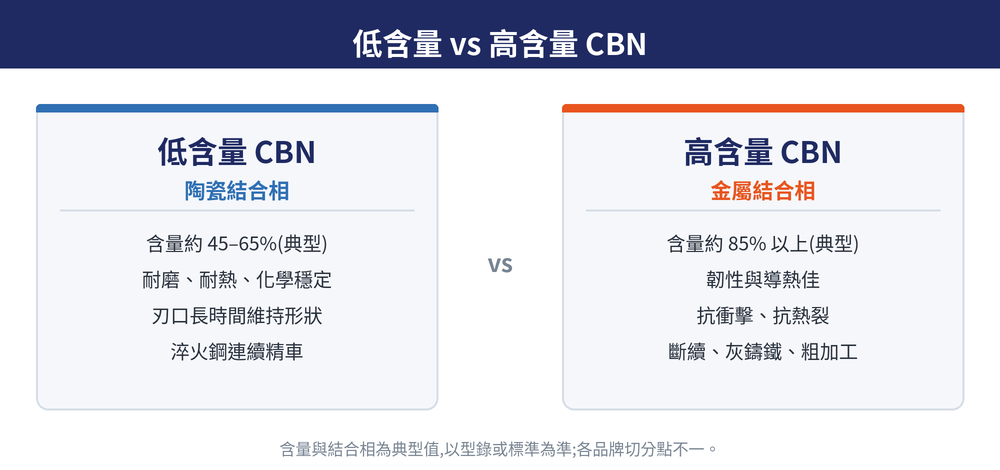

二、低含量 CBN vs 高含量 CBN:分工完全不同
PCBN 依 CBN 顆粒的體積含量分成兩大類,差別在結合相,結果是耐磨與韌性的取捨。選錯類型比選錯品牌更傷。
| 比較項目 | 低含量 CBN | 高含量 CBN |
|---|---|---|
| CBN 體積含量(典型區間) | 約 45–65% | 約 85% 以上 |
| 結合相 | 陶瓷結合相 | 金屬結合相,或 CBN 顆粒直接互相結合 |
| 主要長處 | 耐磨、耐熱、化學穩定,刃口能長時間維持形狀 | 韌性與導熱佳,抗衝擊、抗熱裂 |
| 主要短處 | 較脆,受不了衝擊 | 耐磨性與耐熱化學穩定性較低 |
| 典型用途 | 淬火鋼連續精車,要尺寸與表面品質 | 斷續切削、灰鑄鐵、粗加工 |
| 選錯的後果 | 用在斷續切削易崩刃 | 用在連續精車磨耗較快、尺寸易飄 |
上表含量與結合相為典型值,以型錄或標準為準;非本站量測。各品牌分級名稱與切分點不一,採購前請對照原廠型錄。
三、CBN 的主戰場:淬火鋼硬車與鑄鐵高速
CBN 不是萬用刀材,它只在鐵系難削材上壓倒性領先。工件硬度落在哪一段,可先用硬度換算表完整解析判讀。
| 被加工材料與切削狀態 | 為什麼用 CBN | 建議 PCBN 類型 |
|---|---|---|
| 淬火鋼連續精車(軸承鋼、模具鋼、齒輪滲碳層,典型 HRC45–65) | 硬度高,鎢鋼刀片難以穩定切削;CBN 高溫硬度足夠,可以車代磨 | 低含量 CBN |
| 淬火鋼斷續切削(溝槽、鍵槽、交叉孔) | 同樣是淬硬材,但刃口每轉都被撞一次,韌性要優先 | 高含量 CBN |
| 灰鑄鐵高速加工(車削、銑削) | 石墨組織切削性好,CBN 耐磨耐熱可長時間高速連續切削,壽命明顯優於鎢鋼 | 高含量 CBN |
| 冷硬鑄鐵、硬面熔覆層(硬面堆焊、熱噴塗) | 表層硬度極高且餘量不均,一般刀材撐不住 | 高含量 CBN |
鑄鐵側的排屑與刀材對應見K 類鑄鐵加工指南;硬鋼整體加工策略見H 類高硬度鋼加工指南。
四、其他鐵系材料與不建議用 CBN 的場合
離開主戰場就要重新評估:有的看斷續程度取捨,有的換別的刀材更划算。
| 被加工材料與切削狀態 | 為什麼用 CBN | 建議 PCBN 類型 |
|---|---|---|
| 粉末冶金燒結鐵基零件 | 組織含孔隙與硬點、磨耗性強,CBN 耐磨可穩住尺寸 | 依斷續程度在兩類間取捨 |
| 軟鋼(未淬火) | 不建議:易生積屑瘤與異常磨耗,成本也划不來 | 改用鎢鋼或金屬陶瓷 |
| 鋁、銅、石墨、複合材料 | 不建議:非鐵材料沒有鐵親和問題,不需要退而求其次 | 改用 PCD |
| 鈦合金、鎳基耐熱合金 | 一般不建議:化學親和造成快速磨耗 | 改用鎢鋼或陶瓷刀具 |
上列兩表為一般性選型方向的典型值,以型錄或標準為準;非本站量測。
五、刃口要有支撐:負前角、大圓弧與倒角
CBN 硬但脆,用法和鎢鋼刀片的直覺相反:不求鋒利,而求刃口撐得住。先從刀片本身的幾何做起。
| 要點 | 說明 |
|---|---|
| ① 負前角＋較大刀尖圓弧半徑 | 兩者都在加厚刃口背後的支撐,承受硬材的高切削力;刀尖圓弧放大時徑向力上升,要靠剛性接住 |
| ② 刃口倒角或倒圓處理 | 把鋒利刃口改成有支撐的斜面(T-land)或圓弧,是 CBN 防崩刃的標準做法 |
六、機台與供液:剛性、短懸伸與乾切
幾何對了還不夠,機台與供液沒配合,震動與熱衝擊照樣讓刃口崩掉。
| 要點 | 說明 |
|---|---|
| ③ 高剛性機台與短懸伸 | 機台、刀桿與夾持都要剛,懸伸盡量短;CBN 最怕震動,一振是崩刃而非慢慢磨耗 |
| ④ 多採乾切 | CBN 耐熱,乾切即可;若供液須穩定連續,斷續澆淋的熱衝擊容易裂刃 |
本篇只談刀具材料面;以車代磨的時機、硬車削五要點與白層控制見硬車削指南:HRC45–65 以車代磨怎麼做。切削速度與進給不套用通例,依型錄與試切決定,計算方法見車削加工計算公式大全;刀具材料與塗層對應見依被削材選刀具材料與塗層,硬度與刀材對應見材料硬度怎麼選刀:HB/HRC/HV 與刀具材質塗層對應。
最後更新:2026-08-08
七、常見問題 FAQ
Q:CBN 和 PCD 差在哪裡,怎麼選?
兩者都是超硬刀材,差別在對鐵的親和性:鑽石高溫下會與鐵親和而急速磨耗,CBN 不會。所以鐵系材料(鋼、鑄鐵)用 CBN,鋁、銅、石墨與複合材料等非鐵材料用 PCD。
Q:CBN 和 PCBN 是同一種東西嗎?
CBN 指材料本身,PCBN 是把 CBN 粉末與結合相燒結在鎢鋼基材上的刀片形式。實務上買到的「CBN 刀片」幾乎都是 PCBN。
Q:低含量與高含量 CBN 怎麼挑?
連續精車淬火鋼、追求尺寸與表面品質時選低含量 CBN(陶瓷結合相,耐磨);斷續切削、灰鑄鐵高速與粗加工選高含量 CBN(金屬結合相,韌性高)。含量分級以原廠型錄為準。
Q:CBN 刀片用切削液還是乾切?
多數情況乾切即可,CBN 本身耐熱。若必須供液,要維持穩定連續的流量,忽有忽無的澆淋會造成熱衝擊而裂刃。
