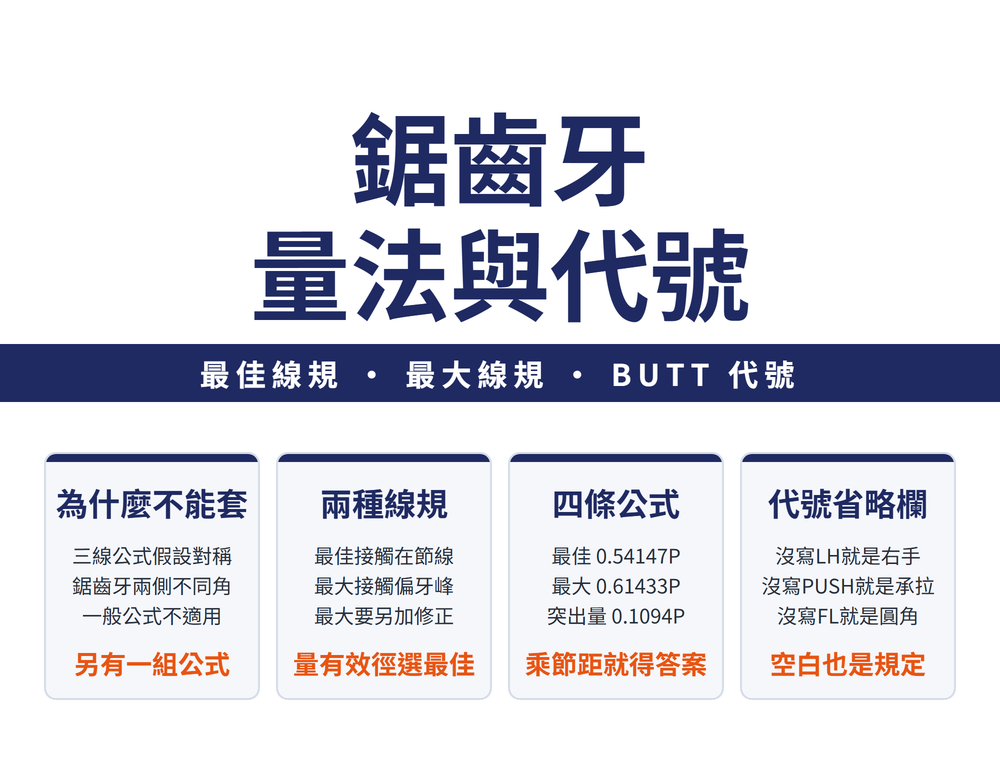

鋸齒形螺紋怎麼量、代號怎麼讀:線規選用與 BUTT 標註法
一般三線法的公式建立在「兩側牙角相同」這個前提上,鋸齒形螺紋一側 7°、一側 45°,套不進去。它有自己的一組線徑公式,而且分成最佳線規與最大線規兩種選法。另一半的問題在圖面:BUTT 代號裡省略掉的欄位不是「沒規定」,每一個都有預設值,漏讀就會把承拉件做成承壓件、把右手螺紋做成左手螺紋。
一、為什麼鋸齒牙不能套一般的三線公式
三線法量有效徑的標準公式,前提是兩側牙角相同——線規落進牙槽時,左右兩邊的幾何是對稱的,所以修正項寫得出一個通式。
鋸齒形螺紋一側 7°、一側 45°,線規落下去時左右兩邊接觸的位置與深度都不一樣,對稱牙的推導從第一步就不成立。因此它另有一組自己的線徑公式,收在專屬的量測線規資料裡,不與一般牙型共用。
對稱牙那一套怎麼用,見〈三線法量螺紋有效徑:公式、D 針最佳線徑與奇數溝怎麼辦〉;本篇只處理鋸齒牙這一型。
二、兩種線規:差別在接觸位置
| 選法 | 接觸位置 | 用起來的差別 |
|---|---|---|
| 最佳線規 | 在節線上接觸兩側牙腹 | 量到的就是有效徑最準確的位置 |
| 最大線規 | 接觸點偏向牙峰 | 要另加修正才能換算成有效徑 |
判準很單純:目的是量有效徑就選最佳線規。 最大線規的存在價值在於線徑較粗、好拿好放,但它換來的是多一道換算——而那道換算正是量測誤差最容易混進來的地方。
三、四條幾何公式
以節距 p 為單位。
| 符號 | 意義 | 公式 |
|---|---|---|
| w最佳 | 最佳線規直徑 | 0.541 47 p |
| w最大 | 最大線規直徑 | 0.614 33 p |
| j | 45° 側接觸點與節線的距離 | 0.052 81 p |
| a | 最佳線規突出牙峰的高度 | 0.109 4 p |
| a′ | 最大線規突出牙峰的高度 | 0.224 4 p |
四條公式都是「係數 × 節距」,知道節距就直接算得出來,不必查表。
四、拿數據表的兩個端點驗一次
| 每吋牙數 | 節距 p | 最佳線規 w | a | 最大線規 w |
|---|---|---|---|---|
| 20 | 0.05000 | 0.02707 | 0.0055 | 0.03072 |
| 1 | 1.00000 | 0.54147 | 0.1094 | 0.61433 |
把 p 代回第三節的係數:0.541 47 × 0.05 ＝ 0.027 07,0.109 4 × 1 ＝ 0.109 4——兩個端點都對得上。這件事值得自己做一次,因為它同時證明了兩件事:公式沒抄錯,表也沒抄錯。
⚠ 完整的每吋牙數對照表是手寫查表數值,本篇不整表收錄;需要哪一個牙數,用第三節的係數乘節距自己算,結果與表相同。
五、BUTT 代號的欄位結構
美國標準鋸齒形螺紋的標註,由固定順序的幾個欄位組成:
公稱直徑－每吋牙數 BUTT－配合等級 [修飾詞]
| 欄位 | 意義 |
|---|---|
| 公稱直徑 | 以吋表示,必填 |
| 每吋牙數 | 必填;多頭螺紋改標節距與導程(見第八節) |
| BUTT | 鋸齒形螺紋的固定代號 |
| 配合等級 | 2A／2B／3A／3B 等,必填;A 為外螺紋、B 為內螺紋。各級的公差差多少,見〈鋸齒形螺紋是什麼:單向受力的動力傳送牙,美制與公制是兩套〉第八節 |
六、省略掉的欄位不是沒規定
這一節是整套代號最容易讀錯的地方。四個修飾詞沒寫出來,不代表「未指定」,而是各自有一個預設值。
| 修飾詞 | 寫出來的意思 | 沒寫的意思 |
|---|---|---|
| LH | 左手螺紋 | 右手螺紋 |
| PUSH | 承壓設計,前導角變為 7° | 承拉設計,前導角 45° |
| FL | 牙底為平面 | 牙底為圓角 |
| (N START) | N 頭螺紋 | 單頭螺紋 |
PUSH 這一格是四個裡面代價最大的。 它決定的是負載從哪一側進來,漏讀就會把承壓件當成承拉件做——兩者的前導角一個 7°、一個 45°,裝上去受力方向剛好相反。
七、三個範例逐一拆解
| 代號 | 讀出來是什麼 |
|---|---|
2.5-8 BUTT-2A | 公稱 2.5 吋、每吋 8 牙、2 級配合、外螺紋;未寫的三個修飾詞代表右手、承拉、牙底圓角 |
2.5-8 PUSH-BUTT-2A-LH-FL | 規格同上,但改成承壓(前導角 7°)、左手、牙底平面 |
10-0.25P-0.5L-BUTT-3B(2 START) | 公稱 10 吋、節距 0.25 吋、導程 0.5 吋、3 級配合、內螺紋、雙頭 |
把前兩個並排看最有感覺:同一個尺寸、同一個配合等級,零件卻完全不同,差別全在那三個修飾詞上。
八、多頭螺紋:節距與導程都要標
單頭螺紋的節距就是導程,所以只標每吋牙數就夠。多頭螺紋則規定節距與導程距離都必須標示——上一節第三例的 0.25P 與 0.5L 就是這兩格。
導程 0.5 吋 ＝ 節距 0.25 吋 × 2,正好對應 (2 START)。這不是巧合而是雙頭螺紋的定義:導程等於節距乘頭數。 兩格並存的用意就在於讓人可以互相核對——只標一個,對方就沒有辦法確認自己讀對了。
九、常見問題 FAQ
Q:量鋸齒形螺紋可以用一般的三線法公式嗎?
不行。一般三線法的公式建立在兩側牙角相同的前提上,鋸齒牙一側 7°、一側 45°,線規落進牙槽時左右接觸的位置與深度都不同,對稱牙的推導從第一步就不成立。鋸齒牙有自己的一組線徑公式:最佳線規 0.541 47p、最大線規 0.614 33p,直接乘節距即可。
Q:最佳線規和最大線規要選哪一個?
目的是量有效徑就選最佳線規,因為它在節線上接觸兩側牙腹,量到的直接就是有效徑最準確的位置。最大線規的接觸點偏向牙峰,必須另加修正才能換算成有效徑,而那道換算是誤差最容易混進來的地方。最大線規的好處只在於線徑較粗、比較好拿放。
Q:代號裡沒有寫 PUSH,是不是代表沒有規定?
不是,沒寫就是預設值:承拉設計,前導角 45°。寫了 PUSH 才是承壓設計,前導角變成 7°。這一格是四個修飾詞裡代價最大的,因為它決定負載從哪一側進來;讀漏了會把承壓件當承拉件做,裝上去受力方向剛好相反。LH、FL、(N START) 同理,沒寫分別代表右手螺紋、牙底圓角、單頭螺紋。
Q:為什麼多頭螺紋要把節距和導程都標出來?
因為單頭螺紋的節距等於導程,標一個就夠;多頭螺紋兩者不同,規定必須都標。像 10-0.25P-0.5L-BUTT-3B(2 START) 這一組,導程 0.5 吋正好是節距 0.25 吋的兩倍,對應括號裡的雙頭。兩格並存的用意是讓讀圖的人可以互相核對,只標一個就沒辦法確認自己讀對了。
這一型螺紋的幾何與兩套系統的差別,見〈鋸齒形螺紋是什麼:單向受力的動力傳送牙,美制與公制是兩套〉;各系統的代號體例對照見〈螺紋記號表:ISO、ANSI 與 JIS 螺紋代號對照〉。
