螺紋記號表｜ISO、UNC、NPT與JIS螺紋代號對照｜絲攻技術科技

本頁整理完整螺紋記號對照表，涵蓋ISO、公制、美制（UNC、UNF、NPT等）與日制（JIS）螺紋系統，並對應各類螺紋用途與標準規範（如ISO、ANSI、JIS）。透過統一的螺紋代號與規格對照，可快速判斷螺紋種類、應用場景與設計依據，適用於CNC加工、工程設計與國際標準比對，是機械與五金產業的重要基礎資料。

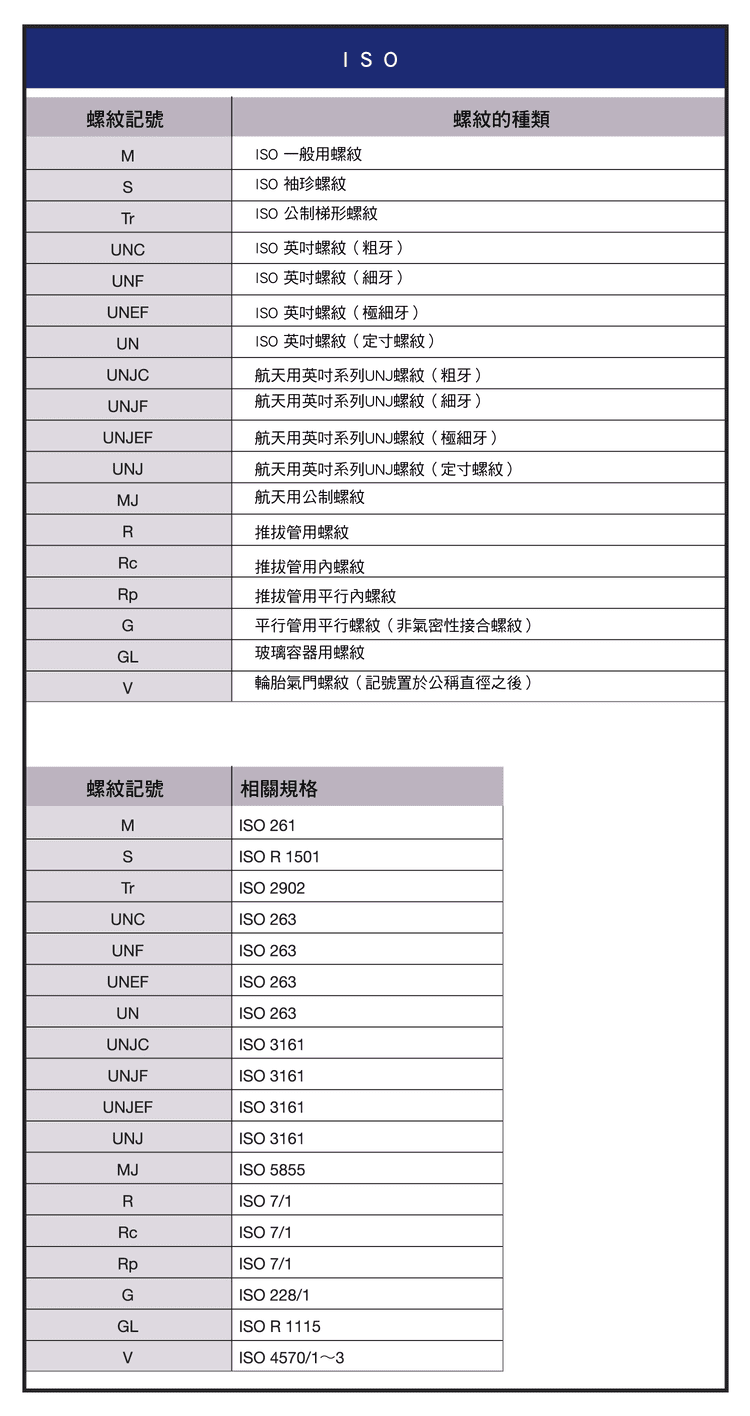

ISO 螺紋記號系統

ISO標準為國際通用螺紋系統：

常見記號：

• M：一般公制螺紋
• S：梯形/特殊螺紋
• Tr：公制梯形螺紋
• UNC / UNF / UNEF：英制螺紋系列

延伸系列：

• UN：統一螺紋
• UNJ：航太用高強度螺紋
• MJ：航太公制螺紋

管螺紋：

• R：錐管外螺紋
• Rc：錐管內螺紋
• Rp：平行內螺紋
• G：平行管螺紋

特殊用途：

• GL：玻璃容器螺紋
• V：輪胎氣門螺紋

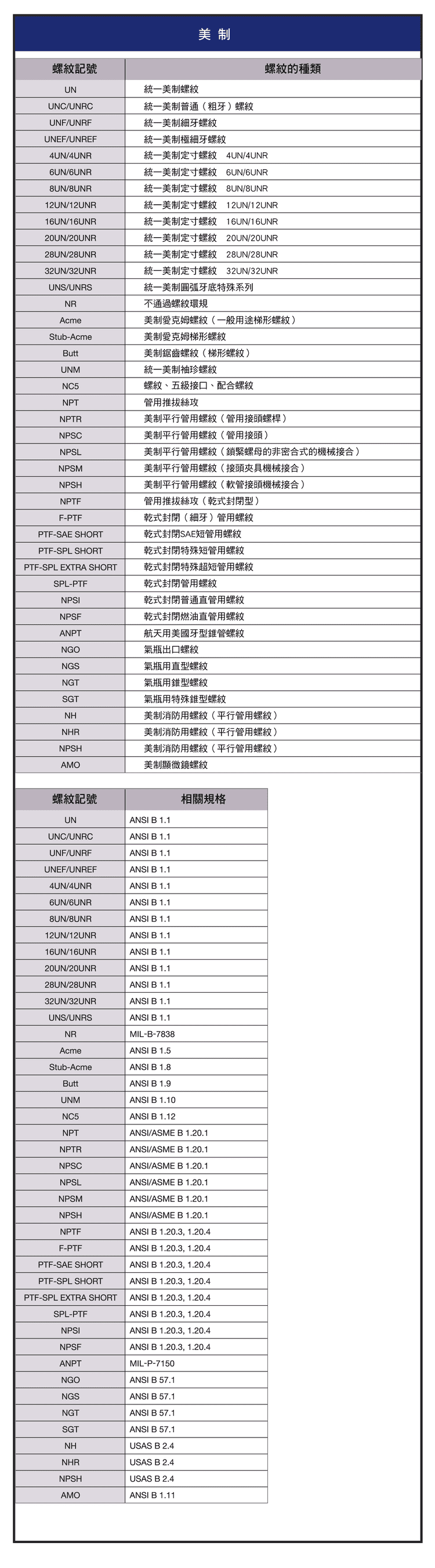

美制螺紋記號（ANSI 系統）

美制螺紋以ANSI為主：

基本分類：

• UN：統一螺紋
• UNC：粗牙
• UNF：細牙
• UNEF：極細牙

定牙系列：

• 4UN / 8UN / 12UN / 16UN 等

特殊螺紋：

• Acme：梯形螺紋（傳動用）
• Stub-Acme：短牙梯形
• Buttress：鋸齒螺紋

管螺紋：

• NPT：錐管螺紋（密封）
• NPTF：乾式密封螺紋
• NPS：平行管螺紋

其他應用：

• NPSC / NPSM / NPSH：不同接頭形式
• ANPT：航太用管螺紋
• NGT / NGS：氣瓶用螺紋

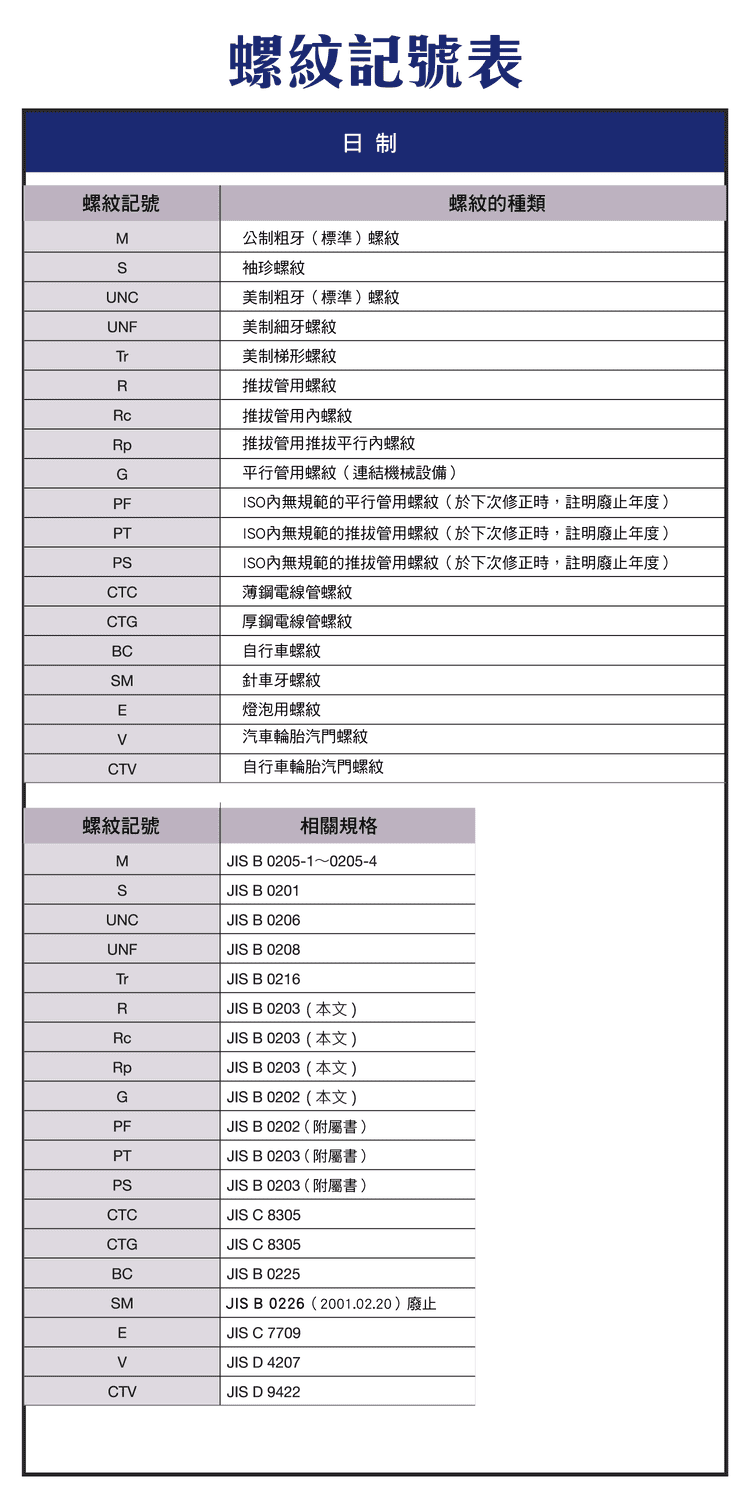

日制螺紋記號（JIS）

日制標準對應JIS規範：

常見代號：

• M：公制螺紋
• UNC / UNF：英制螺紋
• Tr：梯形螺紋

管螺紋：

• R / Rc / Rp：管用螺紋
• G：平行管螺紋

特殊螺紋：

• BC：自行車螺紋
• SM：針車螺紋
• E：燈泡螺紋
• V / CTV：輪胎氣門

螺紋標準規範對照

ISO 系列：

• ISO 261（公制）
• ISO 263（英制）
• ISO 7（管螺紋）

ANSI 系列：

• ANSI B1.1（統一螺紋）
• ANSI B1.20（管螺紋）

JIS 系列：

• JIS B0205（公制）
• JIS B0203（管螺紋）

螺紋記號判讀重點

在實務中：

看到 M

→ 公制螺紋

看到 UNC / UNF

→ 英制螺紋

看到 NPT

→ 錐管密封螺紋

看到 G

→ 平行管螺紋

看到 Tr / Acme

→ 傳動螺紋

螺紋選用與應用

鎖固用途

• M / UNC / UNF

密封用途

• NPT / R

機械接頭

• G / NPS

傳動用途

• Tr / Acme

特殊產業

• 航太（UNJ / MJ）
• 氣瓶（NGT）
• 車用（V）
