立銑刀切削條件計算指南
立銑刀切削條件的設定直接影響加工效率、刀具壽命與加工品質。關鍵參數包含切削速度（vc）、轉速（n）與進給速度（vf），並需搭配刀具直徑、材料特性與切削深度進行計算。不同材料如鋼、不鏽鋼、鋁與鈦合金，對應不同的切削速度範圍與進給係數。透過正確的切削條件設定，可有效降低刀具磨耗、提升加工穩定性並最佳化整體 CNC 加工效能。
立銑刀切削條件的重要性
切削條件設定是 CNC 加工的核心，直接影響加工效率、表面品質、刀具壽命與機台負載。設定過高易導致刀具崩刃、折斷與加工面不良；設定過低則降低效率、增加成本。

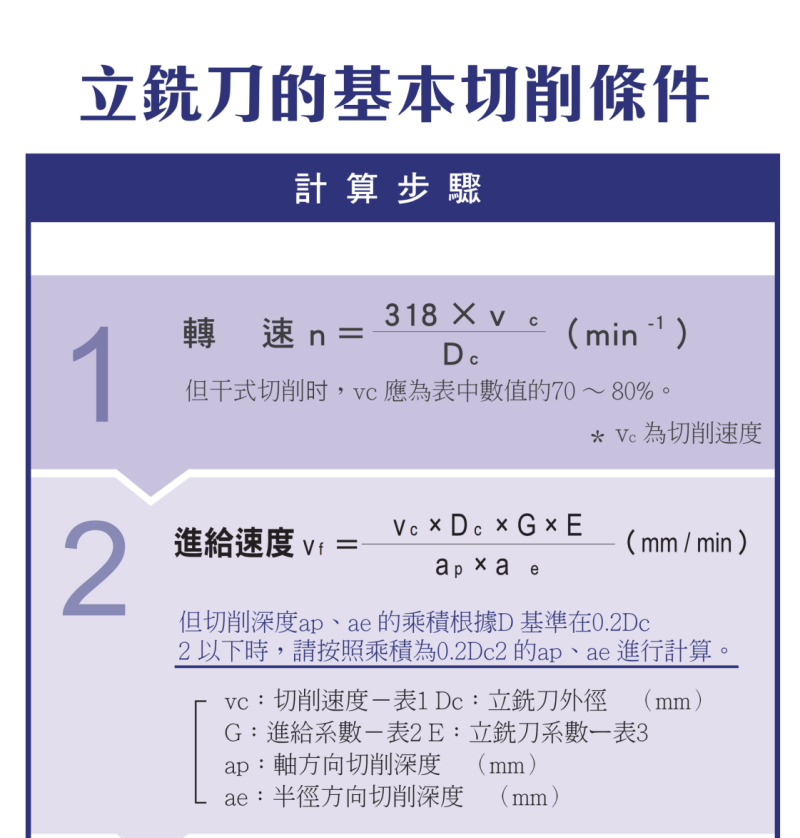

基本計算流程
步驟一：計算轉速 n
n = 318 × vc ÷ Dc（min⁻¹）
| 項目 | 說明 |
|---|---|
| vc | 切削速度（m/min） |
| Dc | 刀具直徑（mm） |
| 乾式切削時，vc 應取表中數值的 70～80%。 | |
步驟二：計算進給速度 vf
vf = (vc × Dc × G × E) ÷ (ap × ae)（mm/min）
| 項目 | 說明 |
|---|---|
| G | 進給係數（查表②，依直徑與材料） |
| E | 刀具係數（查表③，依刀型與齒數） |
| ap | 軸向切削深度（mm） ae：徑向切削深度（mm） |
| 當 ap × ae 的乘積在 0.2Dc² 以下時，請以乘積 0.2Dc² 的 ap、ae 進行計算。 | |

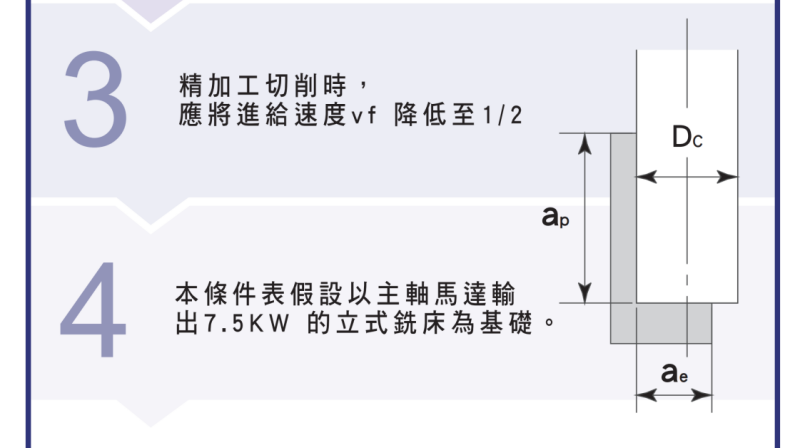

步驟三：精加工修正——精加工時進給速度 vf 需降低至 1/2。
※ 本條件表以主軸馬達輸出 7.5 kW 的立式銑床為基準。

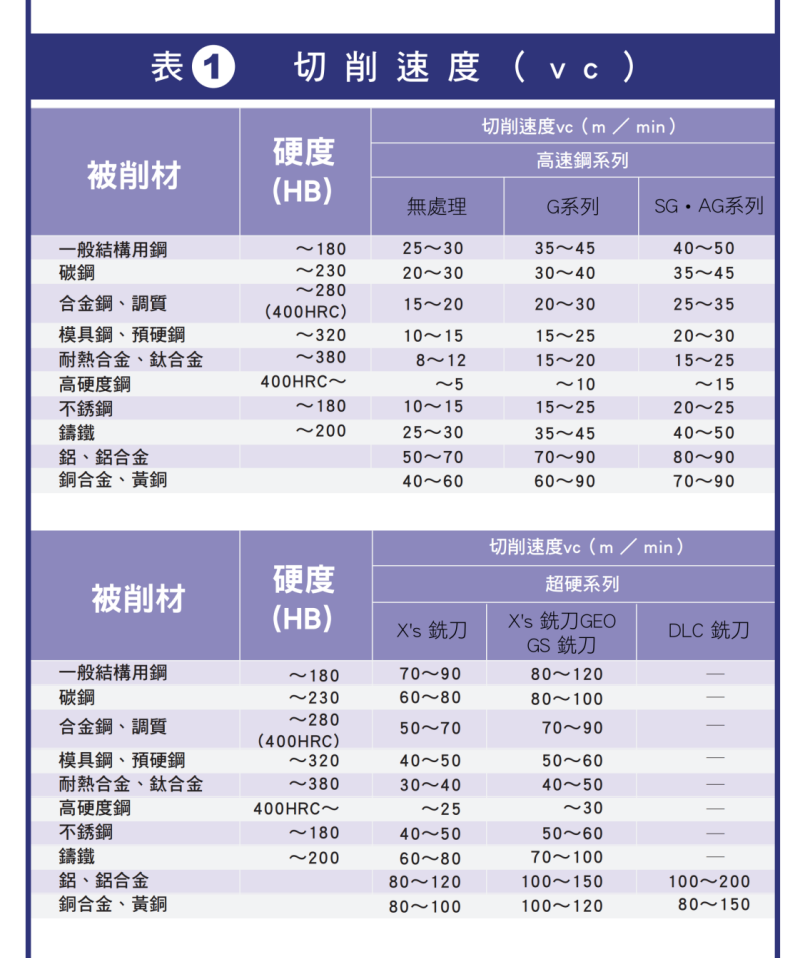

切削速度選擇（vc）
切削速度依被削材與刀具材質（高速鋼系列、超硬系列）而不同，單位為 m/min。
表①-1 切削速度 vc（高速鋼系列）
| 被削材 | 硬度 (HB) | 無處理 | G 系列 | SG・AG 系列 |
|---|---|---|---|---|
| 一般結構用鋼 | ～180 | 25～30 | 35～45 | 40～50 |
| 碳鋼 | ～230 | 20～30 | 30～40 | 35～45 |
| 合金鋼、調質 | ～280 (40HRC) | 15～20 | 20～30 | 25～35 |
| 模具鋼、預硬鋼 | ～320 | 10～15 | 15～25 | 20～30 |
| 耐熱合金、鈦合金 | ～380 | 8～12 | 15～20 | 15～25 |
| 高硬度鋼 | 40HRC～ | ～5 | ～10 | ～15 |
| 不鏽鋼 | ～180 | 10～15 | 15～25 | 20～25 |
| 鑄鐵 | ～200 | 25～35 | 35～45 | 40～50 |
| 鋁、鋁合金 | — | 50～70 | 70～90 | 80～90 |
| 銅合金、黃銅 | — | 40～60 | 60～80 | 70～80 |
表①-2 切削速度 vc（超硬系列）
| 被削材 | 硬度 (HB) | X's 銑刀 | X's 銑刀GEO／GS 銑刀 | DLC 銑刀 |
|---|---|---|---|---|
| 一般結構用鋼 | ～180 | 70～90 | 80～120 | — |
| 碳鋼 | ～230 | 60～80 | 80～100 | — |
| 合金鋼、調質 | ～280 (40HRC) | 50～70 | 70～90 | — |
| 模具鋼、預硬鋼 | ～320 | 40～50 | 50～60 | — |
| 耐熱合金、鈦合金 | ～380 | 30～40 | 40～50 | — |
| 高硬度鋼 | 40HRC～ | ～25 | ～30 | — |
| 不鏽鋼 | ～180 | 40～50 | 50～60 | — |
| 鑄鐵 | ～200 | 60～80 | 70～100 | — |
| 鋁、鋁合金 | — | 80～120 | 100～150 | 100～200 |
| 銅合金、黃銅 | — | 80～100 | 100～120 | 80～150 |

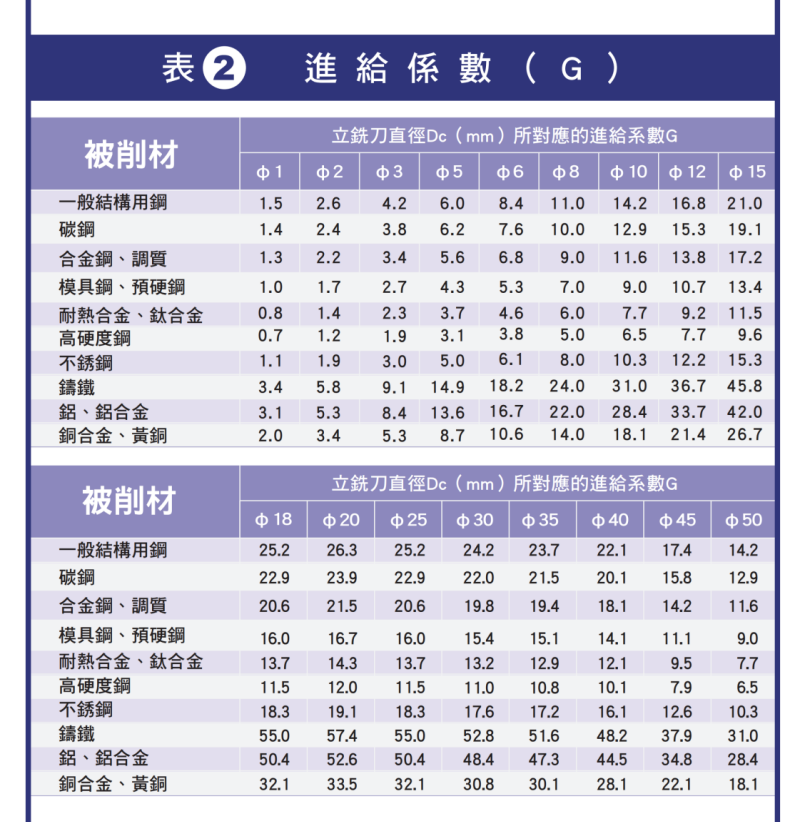

進給係數（G）說明
進給係數 G 依刀具直徑（φ1～φ50）與被削材而不同，代入 vf 公式計算進給速度。
表②-1 進給係數 G（φ1～φ15）
| 被削材 | φ1 | φ2 | φ3 | φ5 | φ6 | φ8 | φ10 | φ12 | φ15 |
|---|---|---|---|---|---|---|---|---|---|
| 一般結構用鋼 | 1.5 | 2.6 | 4.2 | 6.0 | 8.4 | 11.0 | 14.2 | 16.8 | 21.0 |
| 碳鋼 | 1.4 | 2.4 | 3.8 | 6.2 | 7.6 | 10.0 | 12.9 | 15.3 | 19.1 |
| 合金鋼、調質 | 1.3 | 2.2 | 3.4 | 5.6 | 6.8 | 9.0 | 11.6 | 13.8 | 17.2 |
| 模具鋼、預硬鋼 | 1.0 | 1.7 | 2.7 | 4.3 | 5.3 | 7.0 | 9.0 | 10.7 | 13.4 |
| 耐熱合金、鈦合金 | 0.8 | 1.4 | 2.3 | 3.7 | 4.6 | 6.0 | 7.7 | 9.2 | 11.5 |
| 高硬度鋼 | 0.7 | 1.2 | 1.9 | 3.1 | 3.8 | 5.0 | 6.5 | 7.7 | 9.6 |
| 不鏽鋼 | 1.1 | 1.9 | 3.0 | 5.0 | 6.1 | 8.0 | 10.3 | 12.2 | 15.3 |
| 鑄鐵 | 3.4 | 5.8 | 9.1 | 14.9 | 18.2 | 24.0 | 31.0 | 36.7 | 45.8 |
| 鋁、鋁合金 | 3.1 | 5.3 | 8.4 | 13.6 | 16.7 | 22.0 | 28.4 | 33.7 | 42.0 |
| 銅合金、黃銅 | 2.0 | 3.4 | 5.3 | 8.7 | 10.6 | 14.0 | 18.1 | 21.4 | 26.7 |
表②-2 進給係數 G（φ18～φ50）
| 被削材 | φ18 | φ20 | φ25 | φ30 | φ35 | φ40 | φ45 | φ50 |
|---|---|---|---|---|---|---|---|---|
| 一般結構用鋼 | 25.2 | 26.3 | 25.2 | 24.2 | 23.7 | 22.1 | 17.4 | 14.2 |
| 碳鋼 | 22.9 | 23.9 | 22.9 | 22.0 | 21.5 | 20.1 | 15.8 | 12.9 |
| 合金鋼、調質 | 20.6 | 21.5 | 20.6 | 19.8 | 19.4 | 18.1 | 14.2 | 11.6 |
| 模具鋼、預硬鋼 | 16.0 | 16.7 | 16.0 | 15.4 | 15.1 | 14.1 | 11.1 | 9.0 |
| 耐熱合金、鈦合金 | 13.7 | 14.3 | 13.7 | 13.2 | 12.9 | 12.1 | 9.5 | 7.7 |
| 高硬度鋼 | 11.5 | 12.0 | 11.5 | 11.0 | 10.8 | 10.1 | 7.9 | 6.5 |
| 不鏽鋼 | 18.3 | 19.1 | 18.3 | 17.6 | 17.2 | 16.1 | 12.6 | 10.3 |
| 鑄鐵 | 55.0 | 57.4 | 55.0 | 52.8 | 51.6 | 48.2 | 37.9 | 31.0 |
| 鋁、鋁合金 | 50.4 | 52.6 | 50.4 | 48.4 | 47.3 | 44.5 | 34.8 | 28.4 |
| 銅合金、黃銅 | 32.1 | 33.5 | 32.1 | 30.8 | 30.1 | 28.1 | 22.1 | 18.1 |

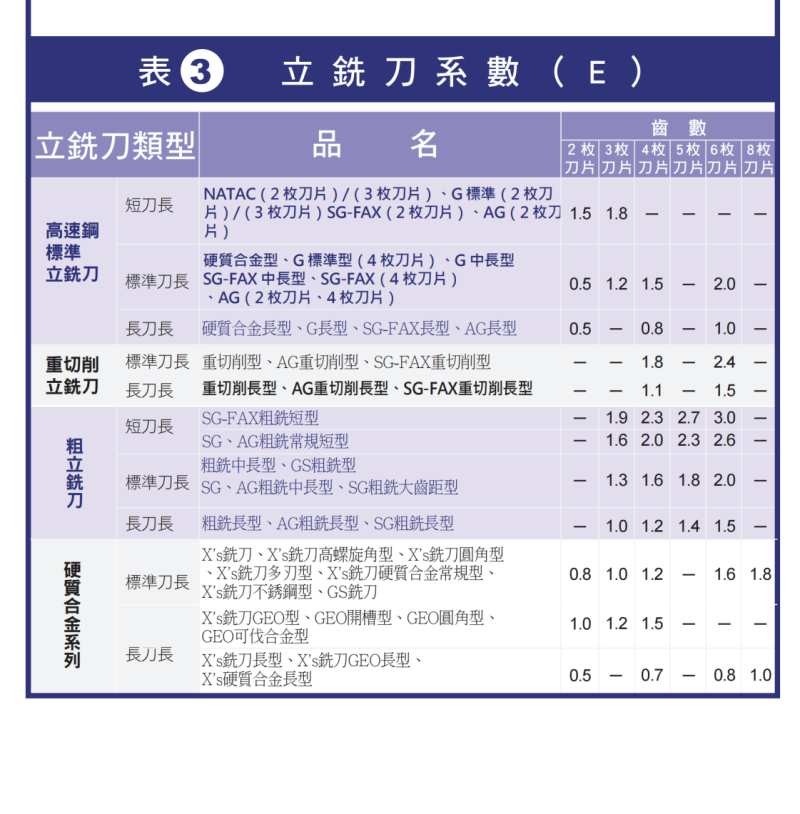

刀具係數（E）說明
刀具係數 E 取決於立銑刀類型（標準、重切削、粗銑、鎢鋼）與齒數，代入 vf 公式。下表為表③。
| 類型 | 刀長 | 代表品名 | 2 枚刃 | 3 枚刃 | 4 枚刃 | 5 枚刃 | 6 枚刃 | 8 枚刃 |
|---|---|---|---|---|---|---|---|---|
| 高速鋼標準立銑刀 | 短刀長 | NATAC、G標準、SG-FAX、AG（2～3 枚刃） | 1.5 | 1.8 | — | — | — | — |
| 標準刀長 | 鎢鋼型、G標準/中長型、SG-FAX、AG | 0.5 | 1.2 | 1.5 | — | 2.0 | — | |
| 長刀長 | 鎢鋼長型、G長型、SG-FAX長型、AG長型 | 0.5 | — | 0.8 | — | 1.0 | — | |
| 重切削立銑刀 | 標準刀長 | 重切削型、AG／SG-FAX 重切削型 | — | — | 1.8 | — | 2.4 | — |
| 長刀長 | 重切削長型、AG／SG-FAX 重切削長型 | — | — | 1.1 | — | 1.5 | — | |
| 粗立銑刀 | 短刀長 | SG-FAX 粗銑短型 | — | 1.9 | 2.3 | 2.7 | 3.0 | — |
| 短刀長 | SG、AG 粗銑常規短型 | — | 1.6 | 2.0 | 2.3 | 2.6 | — | |
| 標準刀長 | 粗銑中長型、GS粗銑型、SG粗銑大齒距型 | — | 1.3 | 1.6 | 1.8 | 2.0 | — | |
| 長刀長 | 粗銑長型、AG／SG 粗銑長型 | — | 1.0 | 1.2 | 1.4 | 1.5 | — | |
| 鎢鋼系列 | 標準刀長 | X's 銑刀（高螺旋角／圓角／多刃／不鏽鋼型）、GS 銑刀 | 0.8 | 1.0 | 1.2 | — | 1.6 | 1.8 |
| 標準刀長 | X's 銑刀GEO 型、GEO 開槽／圓角／可伐合金型 | 1.0 | 1.2 | 1.5 | — | — | — | |
| 長刀長 | X's 銑刀長型、GEO 長型、鎢鋼長型 | 0.5 | — | 0.7 | — | 0.8 | 1.0 |
註：「粗立銑刀」短刀長分類下有兩個代表品名，係數不同，取值時以實際使用的品名為準。
切削深度設定
切削深度分為軸向 ap 與徑向 ae。注意事項：
| 項目 |
|---|
| ap × ae 不應超過刀具負荷限制。 |
| 建議基準約為 0.2Dc²。 |
| 刀具突出越長，剛性越低、彎曲越大，需降低切削深度與負荷，延伸閱讀〈銑刀刀長與彎曲關係解析〉。 |
切削條件設定實務建議
| 項目 | 說明 |
|---|---|
| 粗加工 | 提高進給速度、增加切削深度，以效率為主。 |
| 精加工 | 降低進給速度（vf 降至 1/2）、控制切削深度，以精度與表面品質為主。 |
| 乾式加工 | 切削速度降低至 70～80%，避免刀刃過熱。 |
切削條件設定不當會加速刀具磨耗與崩刃，延伸閱讀〈銑刀磨耗因素解析〉。
手上的刀沒有型錄時,條件從哪起手
沒有型錄,也不要憑感覺給數字:先借一個起點,依工況往下修,再用試切收斂。
| 步驟 | 怎麼做 |
|---|---|
| ① 借起點 | 用本文表①～③,取同材料、同刀型與齒數的值算起點 |
| ② 高效或通用 | 機台剛性、工件剛性、排屑三項都夠才用高效那組,一項不足就用通用那組 |
| ③ 依穩定性修正 | 懸伸長、夾持不良、銑薄壁這類不穩定工況,ISCAR 把切速乘 0.7 |
| ④ 依要的壽命修正 | 要刀撐久一點就降切速:ISCAR 以 20 分鐘壽命為基準,要 60 分鐘時切速乘 0.8 |
| ⑤ 試切收斂 | 精加工從起點以下開始切,逐步往上加,加到表面粗糙度剛好夠就停 |
第⑤步的方向不能反過來:精加工進給的上限是表面品質給的,不是刀具強度給的;從極限往下退,中間切的每一件都可能報廢。
③④是 ISCAR 對自家刀具的係數(依 ISCAR 模具加工指南),借用時只當方向參考;②依三菱型錄的選用規則。
常見問題 FAQ
立銑刀轉速怎麼算？
轉速 n = 318 × vc ÷ Dc，其中 vc 為切削速度（m/min）、Dc 為刀具直徑（mm）。先依被削材查切削速度，再代入公式求轉速。
進給速度 vf 怎麼算？
vf = (vc × Dc × G × E) ÷ (ap × ae)。G 為進給係數（查表②，依直徑與材料）、E 為刀具係數（查表③，依刀型與齒數）；精加工時 vf 需降為 1/2。
乾式加工的切削條件要調整嗎？
需要。乾式切削時切削速度 vc 應取表中數值的 70～80%，以降低刀刃熱負荷、避免過早磨耗。
切削深度上限怎麼抓？
ap × ae 不應超過刀具負荷限制，建議基準約 0.2Dc²；乘積在 0.2Dc² 以下時，以 0.2Dc² 反推 ap、ae。本條件表以 7.5 kW 立式銑床為基準。
本主題的完整導讀見〈切削計算完整導讀〉。
