外徑分厘卡(測微器)完整教學:讀值、歸零與校正
外徑分厘卡是車間最常用的精密量具之一,量到 0.01mm。用得準不準,關鍵在三件事:會讀值、每次量測前先歸零、定期校正。這篇把這三步講清楚,並帶到常見誤差來源。

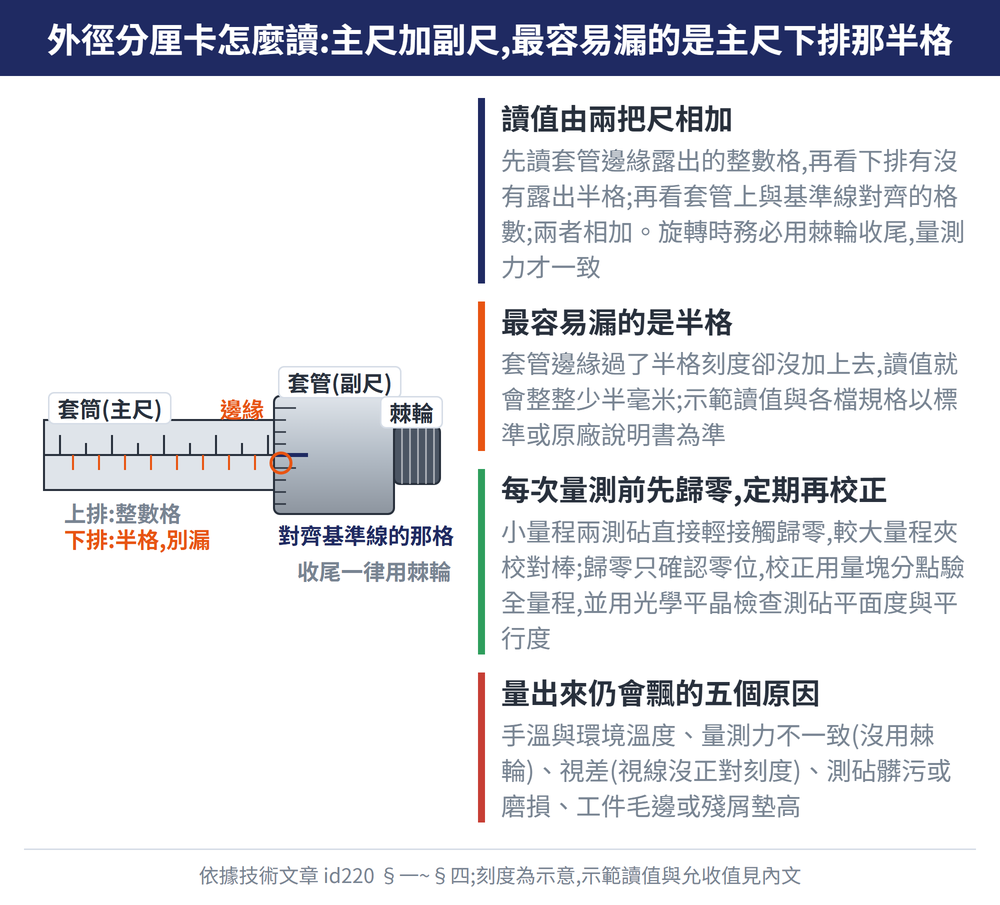

一、分厘卡的讀值原理
讀值由兩把尺相加:主尺(套筒 sleeve,每格 0.5mm)加上副尺(套管 thimble,一圈 50 格、每格 0.01mm)。旋轉時務必用尾端的棘輪測力裝置(ratchet)收尾,讓量測力一致。
| 步驟 | 動作 | 示範讀值 |
|---|---|---|
| ① 讀主尺(套筒) | 先讀套管邊緣露出的整數格,再看下排是否露出半格(0.5mm) | 7mm ＋ 半格 0.5mm = 7.5mm |
| ② 讀副尺(套管) | 看套管上與主尺基準線對齊的格數,每格 0.01mm | 23 格 × 0.01mm = 0.23mm |
| ③ 相加 | 主尺讀值 ＋ 套管讀值 | 7.5 ＋ 0.23 = 7.73mm |
重點:最容易漏的是主尺下排的半格。看到套管邊緣過了半格刻度卻沒加 0.5mm,讀值就會整整少半毫米。
以上為讀值方法示範,非量測數據。分厘卡的解析度、量程與各檔位規格請依 JIS B7502 或原廠說明書。

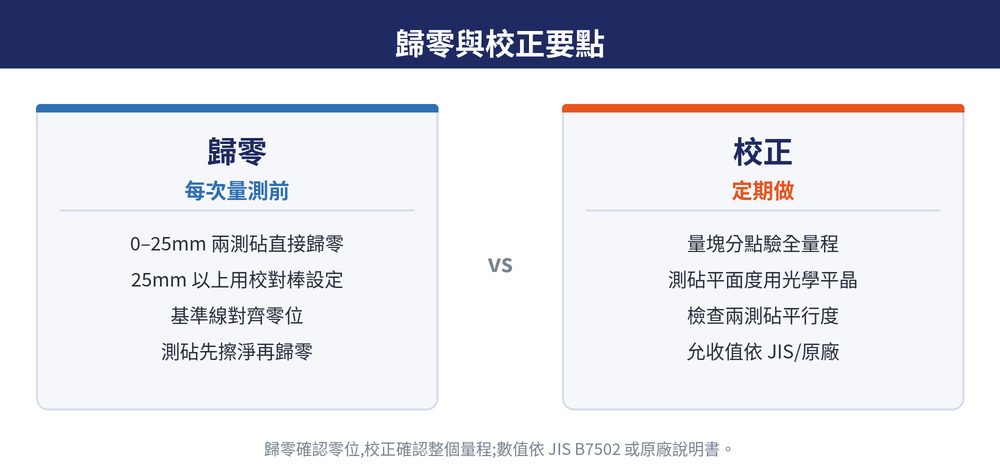

二、每次量測前先歸零
歸零是量準的前提:兩測砧接觸後,基準線應對齊零位。不同量程的歸零方式不同,0–25mm 檔可直接歸零,25mm 以上須用校對棒(標準棒)。
| 量程範圍 | 歸零方式 | 檢查點 |
|---|---|---|
| 0–25mm | 兩測砧直接輕輕接觸(以棘輪收尾),確認歸零 | 套管零線與主尺基準線是否對齊 |
| 25mm 以上 | 夾住對應長度的校對棒(標準棒),對到該檔起始值 | 起始刻度是否與校對棒標稱值一致 |
若歸零偏移,用隨附的扳手(調整鉤)微轉外筒(套筒)使基準線對齊,再重新確認一次。測砧與校對棒須先擦淨,避免油污或屑粒墊高讀值。
三、定期校正
歸零只確認零位,校正才確認整個量程準不準。實務用量塊(規塊)在全量程分點校驗,並檢查兩測砧的平行度與平面度。
| 校正項目 | 用什麼 | 依據 |
|---|---|---|
| 全量程示值誤差 | 多顆不同尺寸的量塊(規塊),分點涵蓋整個檔位 | 允收值依 JIS B7502 或原廠說明書 |
| 測砧平面度 | 光學平晶(optical flat) | 允收值依 JIS B7502 或原廠說明書 |
| 測砧平行度 | 光學平晶或平行度檢驗器 | 允收值依 JIS B7502 或原廠說明書 |
校正週期、各項允收公差與環境條件一律依 JIS B7502 或原廠說明書,不以本文數值為準。
四、常見誤差來源
讀值、歸零、校正都對了,量出來仍可能飄。以下把現場最常見的誤差來源與對策整理成一張表。
| 現象 | 原因 | 對策 |
|---|---|---|
| 讀值隨時間漂移 | 溫度影響:手溫傳入、環境非標準溫度 | 握隔熱板、減少手握本體時間;標準溫度與允許範圍依 JIS B7502 或原廠說明書 |
| 同一件量出不同值 | 量測力不一致(未用棘輪、手感過緊或過鬆) | 一律用棘輪測力裝置收尾,力道統一 |
| 讀值忽大忽小 | 視差:視線未正對刻度 | 視線垂直正對基準線再讀 |
| 歸零就對不上 | 測砧髒污或磨損 | 量測前擦淨測砧;磨損明顯者送校正或維修 |
| 量值偏大 | 工件毛邊或殘屑墊高 | 先去毛邊、清潔量測面再量 |
量測前確認量具狀態同樣重要:延伸見通用卡尺完整教學、量塊使用與校正指南、指示表與槓桿指示表使用指南。
最後更新:2026-07-27
五、常見問題 FAQ
Q:分厘卡多久校一次?
校正週期依使用頻率、環境與品管制度而定,實際週期與允收值請依 JIS B7502 或原廠說明書。每次量測前的歸零則是每次都要做。
Q:沒有校對棒可以歸零嗎?
0–25mm 檔兩測砧可直接接觸歸零,不需校對棒;25mm 以上檔沒有對應長度的校對棒就無法正確設定起始值,不可略過。
Q:為什麼同一件量出不同值?
多半是量測力不一致或視差。一律用棘輪收尾統一力道,視線垂直正對刻度,並確認測砧與工件都清潔無毛邊。
Q:分厘卡和游標卡尺差在哪?
分厘卡量到 0.01mm、解析度較高但量程一檔僅 25mm;游標卡尺量程大、可量內外徑與深度但解析度較低。要細判外徑用分厘卡,要快速通用量測用卡尺,詳見通用卡尺完整教學。
