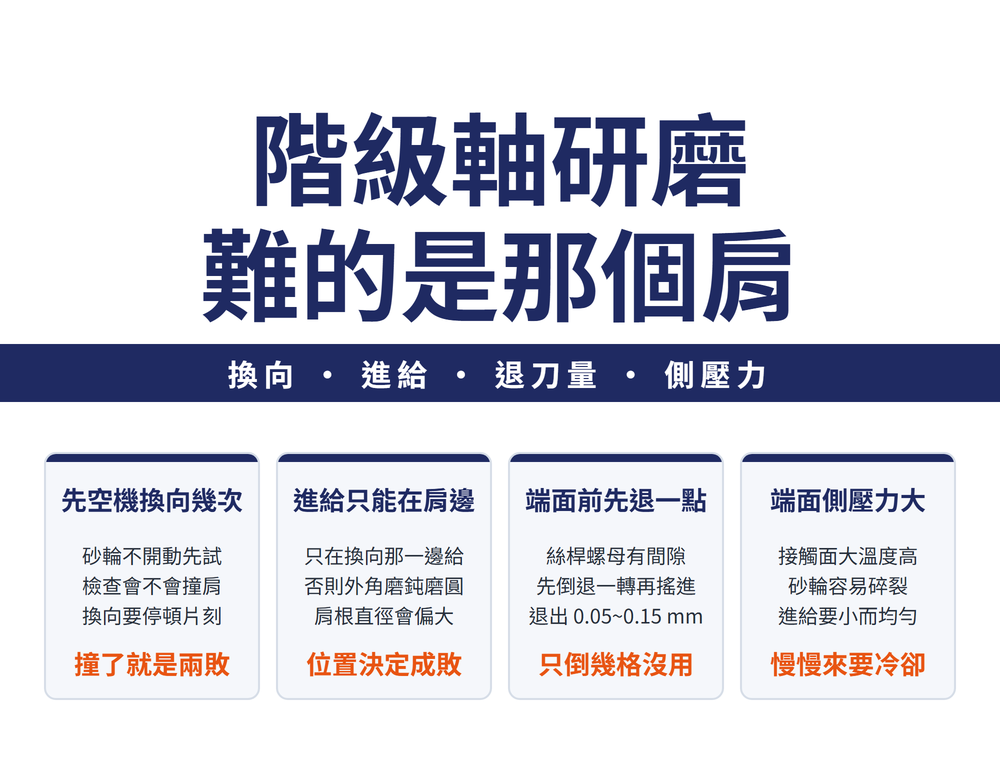

階級軸外圓與軸肩端面研磨:換向、退刀量與圓弧過渡
光軸好磨,階級軸旁邊多了一個肩就難了:砂輪要在肩邊換向而不撞上、外角不能被磨鈍、端面研磨時砂輪還要承受很大的側壓力。這篇說明換向怎麼調、橫向進給只能在哪一邊做、退刀槽與圓弧過渡兩種幾何各自怎麼走。
一、階級軸難在那個肩
光軸的外圓研磨,砂輪走過去就是了。階級軸旁邊多了一個肩,三件事同時變難:
| 難處 | 出問題會怎樣 |
|---|---|
| 換向位置 | 砂輪要盡量靠近肩面又不能撞上——撞了是砂輪與工件兩敗 |
| 外角磨鈍 | 肩根附近的圓柱面直徑變得比其餘部分大 |
| 端面的側壓力 | 砂輪承受很大側壓力,操作不當會碎裂 |
🔑 三件事全部發生在同一個位置——那個肩。這篇談的就是靠近肩的那幾公釐怎麼處理。同一個幾何在車床上怎麼做,見〈階級車削:肩角種類、粗精車相反順序與精車裕量〉。
二、肩旁外圓:先看長度與砂輪寬度
選縱磨還是橫磨,判準只有一條:要磨的表面長度,對上砂輪寬度。
| 條件 | 用哪一種 |
|---|---|
| 研磨表面長度小於砂輪寬度 | 常採用橫磨法 |
| 表面很長 | 用縱磨法 |
📌 粗磨還有第三條路:如果肩旁外圓面的精度要求不高,可以先用橫磨法把肩旁那一段磨到要求,再用縱磨法磨其餘部分。這樣調整比較方便,等於把最難的那一段先解決掉。
三、縱磨時的四條:全部在講換向
| # | 做法 |
|---|---|
| 1 | 先在砂輪不開動的情況下自動換向幾次,檢查砂輪離肩面的距離盡可能小又不撞上 |
| 2 | 磨到肩那一邊換向時,讓工作台停頓片刻,保證靠近肩處的研磨品質 |
| 3 | 只允許在肩那一邊換向時作橫向進給 |
| 4 | 精度要求不高時,可先橫磨肩旁一段、再縱磨其餘(見上一節) |
🔴 第 3 條最容易被忽略,後果也最隱蔽。在另一邊進給,外角會被磨鈍、磨圓,結果是肩根下的圓柱面直徑大於其餘部分——量中段的尺寸是對的,靠肩那一段偏大,而那通常正是配合面。
⚠ 第 1 條是空機驗證:不開砂輪先跑幾次換向。這一步花不到一分鐘,省下的是撞壞砂輪與報廢工件。
四、端面研磨分兩種幾何
軸、套類零件的肩端面,通常在磨外圓時用砂輪端面磨出。走法隨端面與外圓連接處的形狀而不同:
| 連接處形狀 | 走法 |
|---|---|
| 帶退刀槽 | 磨完外圓,手動縱向移動工作台,用砂輪端面磨出 |
| 圓弧過渡 | 先把砂輪角修成圓弧狀,再依外圓長度決定順序 |
| 兩者都沒有 | 做法同圓弧過渡,但砂輪碎裂風險最高(見第七節) |
📌 砂輪端面通常修整成約 1° 的角度,目的是減少砂輪與工件的接觸面積,避免工件燒傷並提高表面精度。
五、帶退刀槽:磨端面前要「退一點」
這是本篇最容易做錯的一個動作。磨好外圓、要磨端面之前,必須把砂輪橫向退出一點。
🔴 不能只把手輪倒轉幾格。導螺桿與螺母之間有間隙,倒轉幾格只是把間隙吃掉,砂輪其實沒退。正確做法是倒退一整轉,再重新搖進到離原來位置幾格的地方。
退出距離一般為 0.05～0.15 mm。退太多,肩端面根部會留下凸台。
⚠ 為什麼要退:磨端面時砂輪受軸向力會變形,沒退就會把工件外圓磨小——剛磨好的外圓尺寸就這樣掉了,而且掉在靠肩那一段。
📌 大量生產帶肩的軸、套類零件時,另有一種做法:用特殊修整的砂輪,讓砂輪軸線與工件軸線成一個固定的斜角,研磨時砂輪沿斜向切入,可以同時磨外圓與端面,生產效率較高。
六、圓弧過渡:兩種長度,兩種順序
先把砂輪角修成圓弧狀:圓弧要求不高時可用手持鑽石修出,要求高時要用專門的圓弧砂輪修整器。
| 肩旁外圓長度 | 外圓什麼時候到尺寸 |
|---|---|
| 較短 | 先留餘量,端面做完再回頭收 |
| 較長 | 外圓先到位,端面另外處理 |
外圓較短的走法:橫磨外圓,留 0.03～0.05 mm 餘量;砂輪橫向退出(距離隨肩高而定);手動縱向移台,端面切入磨掉全部餘量;再慢慢橫向搖進把外圓磨到尺寸;最後縱向移台並橫向退出砂輪。
外圓較長的走法:先用縱磨法把外圓磨到尺寸,再依上法磨端面。砂輪橫向切入到距工件外圓尚有 0.02～0.05 mm 時,先縱向退出工作台,然後才橫向退出砂輪。
🔑 兩種走法差在「外圓什麼時候磨到最終尺寸」,而退刀的先後順序也跟著反過來:短的那種最後才收外圓,長的那種要先退工作台再退砂輪。
七、沒有退刀槽也沒有圓弧:砂輪會碎
軸上既沒有退刀槽、也沒有過渡圓弧的肩面,做法與圓弧過渡相同,但風險完全不同。
🔴 磨這種肩端面時砂輪承受很大的側壓力,操作不當容易讓砂輪碎裂。對策只有兩條:細心移動工作台,以及進給量小而均勻,避免砂輪受力過大。
⚠ 另一個問題是熱:端面研磨時砂輪與工件接觸面大、溫度高,要充分冷卻才不會燒傷工件表面。
📌 外圓、內圓、平面研磨的基本夾持、運動與用量,見〈外圓、內圓、平面研磨怎麼做:夾持、運動與研磨用量〉。
八、常見問題 FAQ
Q:靠近肩的那一段外圓量起來偏大,為什麼?
多半是橫向進給的位置做錯了。縱磨階級軸時,只允許在肩那一邊換向時作橫向進給;在另一邊進給,外角會被磨鈍磨圓,結果就是肩根下的圓柱面直徑大於其餘部分。這個症狀很隱蔽,因為量中段是對的,偏大的正是靠肩那一段,而那一段通常就是配合面。
Q:磨端面前為什麼要先把砂輪退一點?退多少?
因為磨端面時砂輪受軸向力會變形,不退就會把剛磨好的外圓磨小。退出距離一般是 0.05 到 0.15 mm,退太多會在肩端面根部留下凸台。關鍵是退的方式:導螺桿與螺母之間有間隙,只把手輪倒轉幾格等於只吃掉間隙、砂輪沒真的退,要倒退一整轉再重新搖進到離原位幾格的地方。
Q:換向位置要怎麼調才安全?
先空機跑。在砂輪不開動的情況下讓工作台自動換向幾次,檢查砂輪離肩面的距離是不是盡可能小又不會相撞,確認之後才開砂輪。另外,磨到肩那一邊換向時要讓工作台停頓片刻,靠近肩處的研磨品質才顧得到。這一步花不到一分鐘,省下的是撞壞砂輪加報廢工件。
Q:磨肩端面時砂輪破掉,是砂輪的問題嗎?
先看操作。磨肩端面時砂輪承受很大的側壓力,尤其是軸上既沒有退刀槽也沒有過渡圓弧的情況,操作不當就容易碎裂。對策是細心移動工作台、進給量小而均勻,避免砂輪受力過大。同時端面研磨接觸面大、溫度高,要充分冷卻,否則工件表面也會燒傷。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
