外圓、內圓、平面研磨怎麼做:夾持、運動與研磨用量
外圓、內圓、平面是最常用的三種研磨。三者用的砂輪面不同、工件怎麼夾不同、能給的研磨用量也差很多——內圓磨頭轉速是外圓的十幾倍,平面研磨則多了一個吸不吸得住的問題。這篇把三種研磨的夾持、運動與用量排在一起看。
一、三種研磨先分清楚

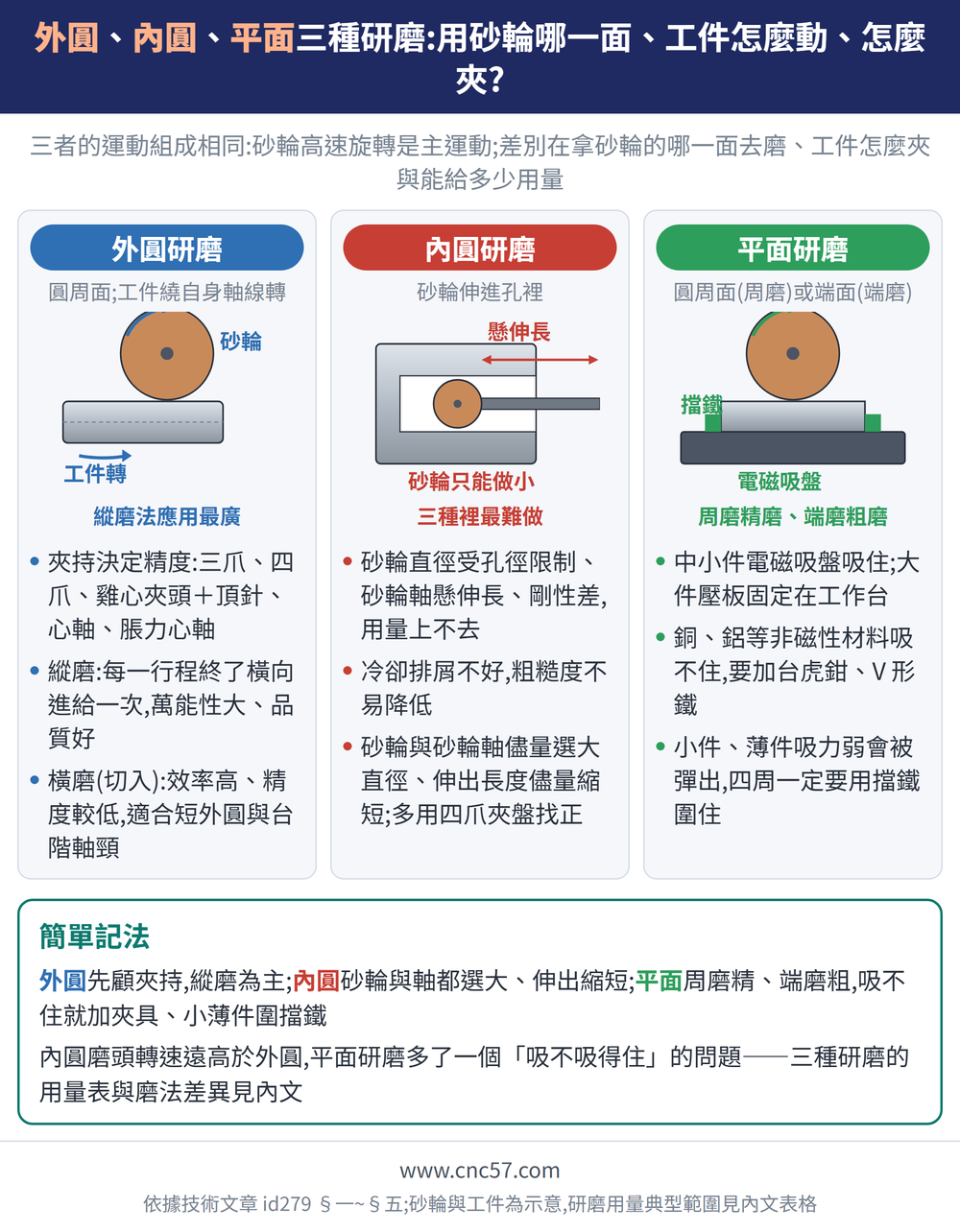

三種研磨差在「拿砂輪的哪一面去磨」與「工件怎麼動」:
| 研磨 | 用砂輪哪一面 | 最常用方法 |
|---|---|---|
| 外圓 | 圓周面,工件繞自身軸線轉 | 縱磨法(應用最廣) |
| 內圓 | 圓周面,砂輪伸進孔裡 | 縱磨法(應用最廣) |
| 平面 | 圓周面(周磨)或端面(端磨) | 周磨精磨、端磨粗磨 |
三者的運動組成相同:砂輪高速旋轉是主運動,再加上工件的圓周進給、縱向進給與砂輪的橫向進給。砂輪本身怎麼看、怎麼選,見〈看懂砂輪標示〉。
二、外圓研磨:工件怎麼夾
外圓研磨的精度先看夾持。常用這幾種:
| 方式 | 適用 |
|---|---|
| 三爪自定心夾盤 | 定心好但夾緊力小,中小尺寸、形狀規則、長度不宜過長 |
| 四爪單動夾盤 | 夾緊力大、可夾不規則工件,但要找正 |
| 雞心夾頭＋頂針 | 軸類工件;頂針須與主軸同軸,中心孔品質要顧 |
| 內／外梅花頂針 | 帶孔工件或不留中心孔的軸,頂緊即可磨,裝卸快 |
| 圓柱／圓錐／花鍵心軸 | 以孔定位磨外圓;圓錐心軸較精確,花鍵心軸要防鬆動 |
| 脹力心軸 | 薄壁零件,靠彈脹套夾緊,可消除夾緊變形 |
三、外圓研磨:用量與縱磨、橫磨
| 項目 | 典型範圍 |
|---|---|
| 砂輪圓周速度 | 30～50 m/s |
| 工件圓周速度 | 13～26 m/min,粗磨取大、精磨取小 |
| 縱向進給量 | (0.2～0.8)×砂輪寬度 |
| 橫向進給量 | 很小,約 0.005～0.05mm |
以上為手冊典型範圍,實際值以機台與砂輪規格為準。
縱磨法:工件邊轉邊隨工作台往復,每一行程終了砂輪橫向進給一次,深度很小;快到尺寸時(約留 0.005～0.01mm)不再進給、空走幾次到火花消失。萬能性大、品質好但效率較低,單件小批與精磨最常用。
橫磨法(切入研磨):工件不做縱向進給,砂輪慢速連續切入到餘量磨完。效率高但精度較低、粗糙度較高,適合長度短的外圓與兩側有台階的軸頸。
四、內圓研磨:為什麼最難做
砂輪直徑受孔徑限制只能做小、砂輪軸又必須伸進孔裡,懸伸長、剛性差,用量因此上不去;冷卻排屑也不好,粗糙度不易降低。所以磨內圓時,砂輪與砂輪軸要儘可能選大直徑,伸出長度要儘可能縮短。
| 項目 | 內圓典型值 |
|---|---|
| 砂輪圓周速度 | 15～25 m/s;內圓磨頭轉速約 20000 r/min |
| 工件圓周速度 | 15～25 m/min |
| 縱向進給速度 | 粗磨 1.5～2.5、精磨 0.5～1.5 m/min |
| 橫向進給量 | 粗磨 0.01～0.03、精磨 0.002～0.01mm |
同為手冊典型範圍,實際值以機台與砂輪規格為準。
工件多以外圓與端面定位,最常用四爪單動夾盤找正。砂輪旋轉方向與磨外圓相反;依機台不同分後面接觸(內圓磨床)與前面接觸(萬能外圓磨床)。手冊另給兩個外圓沒有的修正係數:砂輪與孔徑之比、研磨長度與孔徑之比——比值越不利,背吃刀量就得往下修。
五、平面研磨:吸盤、周磨與端磨
中小工件常用電磁吸盤吸住研磨;大型工件用壓板與彎板直接固定在工作台 T 形槽。銅、鋁等非磁性材料吸不住,要在吸盤上或工作台加台虎鉗、V 形鐵等夾具。
⚠ 小件、薄件的接觸面積小、吸力弱,研磨力容易把工件從吸盤上彈出而出事故——這類工件四周一定要用擋鐵圍住。
| 比較 | 周磨(圓周面) | 端磨(端面) |
|---|---|---|
| 接觸與排屑 | 面積小,排屑冷卻好 | 面積大,切削液不易進研磨區 |
| 變形與燒傷 | 不易變形 | 研磨熱大,容易燒傷 |
| 精度／效率 | 精度高、效率較低 | 剛性好、可用大用量,效率高 |
| 適用 | 精磨 | 粗磨 |
平面磨的縱向進給量隨砂輪寬度增大,精磨的進給量不應超過粗磨值。磨出問題怎麼往回查,見〈研磨出問題怎麼查〉。
六、常見問題 FAQ
Q:縱磨法和橫磨法怎麼選?
要精度、要一支砂輪磨不同長度的工件就用縱磨法,單件小批與精磨最常用;工件長度短、或兩側有台階的軸頸,用橫磨法效率高,但精度與粗糙度會差一些。
Q:為什麼內圓磨頭轉速要拉到兩萬轉?
砂輪直徑受孔徑限制只能做小,直徑小又要維持足夠的圓周速度,轉速自然要拉高;外圓磨床新砂輪約 1660 r/min,內圓磨頭約 20000 r/min,量級差十幾倍。
Q:薄件吸在電磁吸盤上磨,要注意什麼?
薄件與吸盤的接觸面積小、吸力弱,研磨力容易把工件彈出造成事故,四周必須用擋鐵圍住。銅、鋁等非磁性材料吸盤吸不住,要另外用夾具。
Q:平面磨要用周磨還是端磨?
周磨接觸面積小、排屑冷卻好、精度高,適合精磨;端磨接觸面積大、剛性好、可用較大用量,效率高但容易燒傷,適合粗磨。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
