內螺紋加工的精度,取決於螺絲攻精度等級與量規控制,其中「中徑(Pitch Diameter)」是影響配合品質的關鍵。不同絲攻等級(如 P2、P3、P4)會直接影響內螺紋尺寸、公差範圍與最終配合。合理選擇絲攻與量規,可避免擴孔、提升螺紋精度,並確保加工後符合檢測標準與裝配需求。

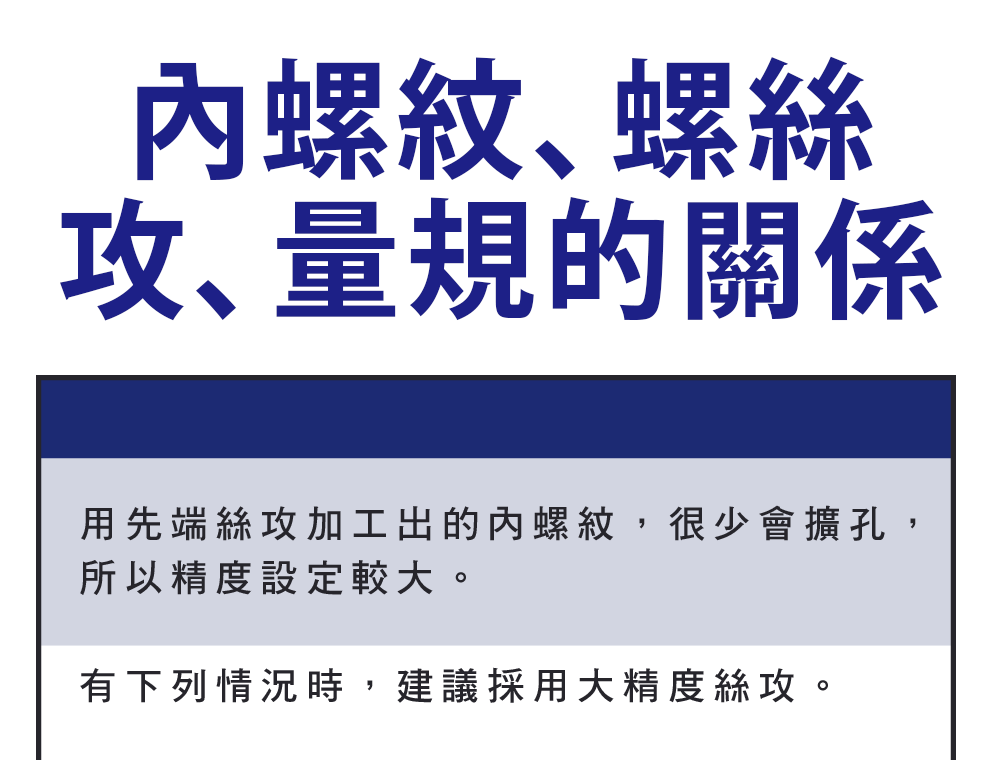

一、內螺紋與絲攻的關係
內螺紋尺寸主要由絲攻決定,三者形成完整的加工與檢測系統:
| 要素 | 作用 |
|---|---|
| 絲攻精度 | 決定螺紋尺寸 |
| 中徑 | 決定配合鬆緊 |
| 量規 | 驗證加工品質 |
二、中徑的重要性
中徑(Pitch Diameter)是螺紋最關鍵的尺寸:決定配合精度、影響鎖固品質、控制間隙與干涉。例如 6H 內螺紋中徑較大、2 級內螺紋中徑較小,中徑差異會直接影響實際配合結果。
三、絲攻精度等級

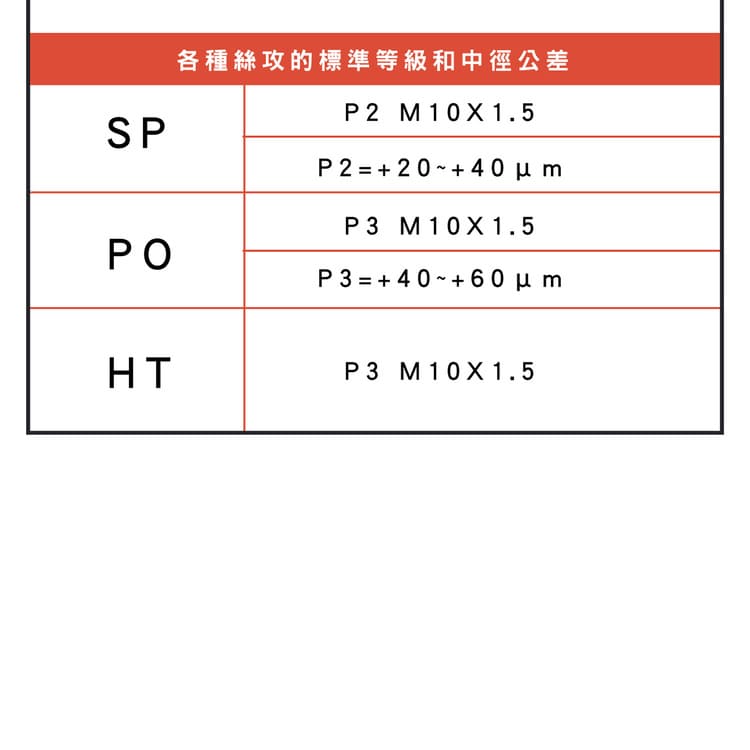

| 等級 | 特性與適用 |
|---|---|
| P2 | 精度高、公差小,適合精密加工 |
| P3 | 一般精度,適用標準加工 |
| P4 | 公差較大,適用較鬆配合 |
不同等級對應不同中徑範圍;各等級的完整公差分布見〈螺絲攻內螺紋精度等級解析〉。
四、量規與檢測
| 量規 | 功能 |
|---|---|
| 通規(Go) | 能順利旋入,代表中徑不小於下限 |
| 止規(No-Go) | 不應旋入,代表中徑不超過上限 |
通規過、止規止,即代表螺紋中徑在公差範圍內、符合標準。
五、加工條件對精度的影響

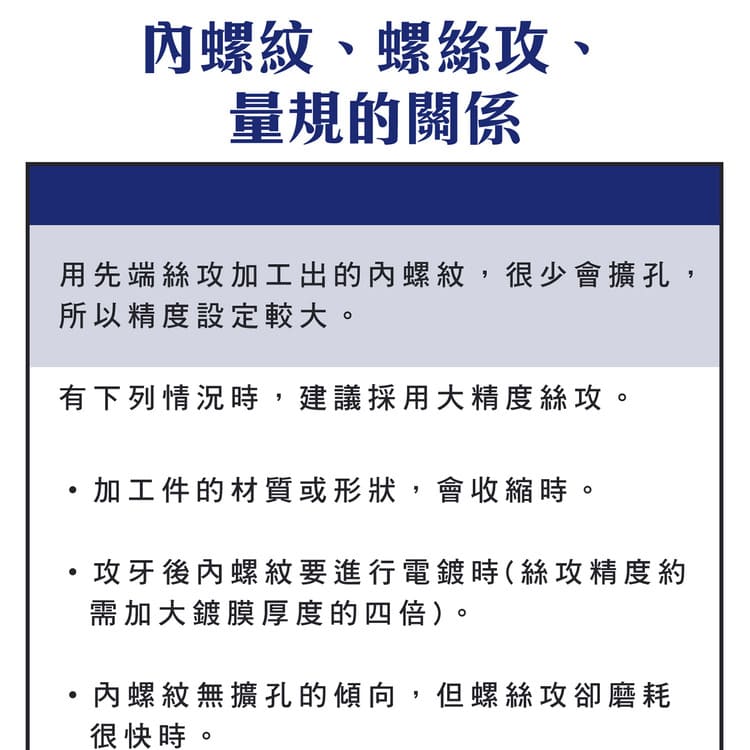

影響內螺紋精度的因素:材料收縮(加工後變形)、表面處理(如電鍍)、刀具磨耗、加工機械剛性。當材料會收縮、後續需電鍍、刀具磨耗快或使用高剛性機械時,建議選用高精度(P2)絲攻並預留補償。
六、切削 vs 擠壓對精度
切削絲攻精度穩定;擠壓絲攻表面較佳,但尺寸需重新評估(以塑性成形)。Class 2 / 6H 對應不同標準,選型時要一併確認。
七、精度與公差範例

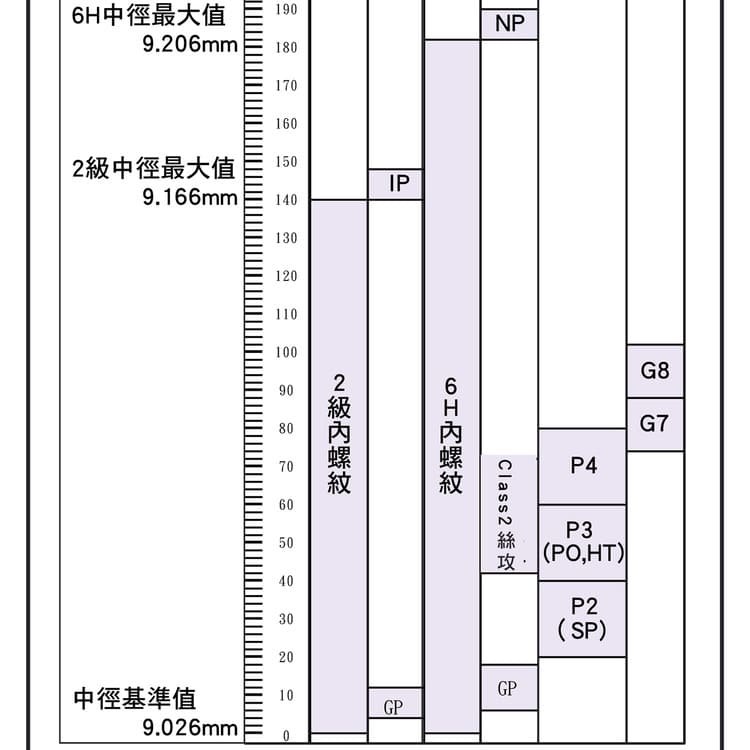

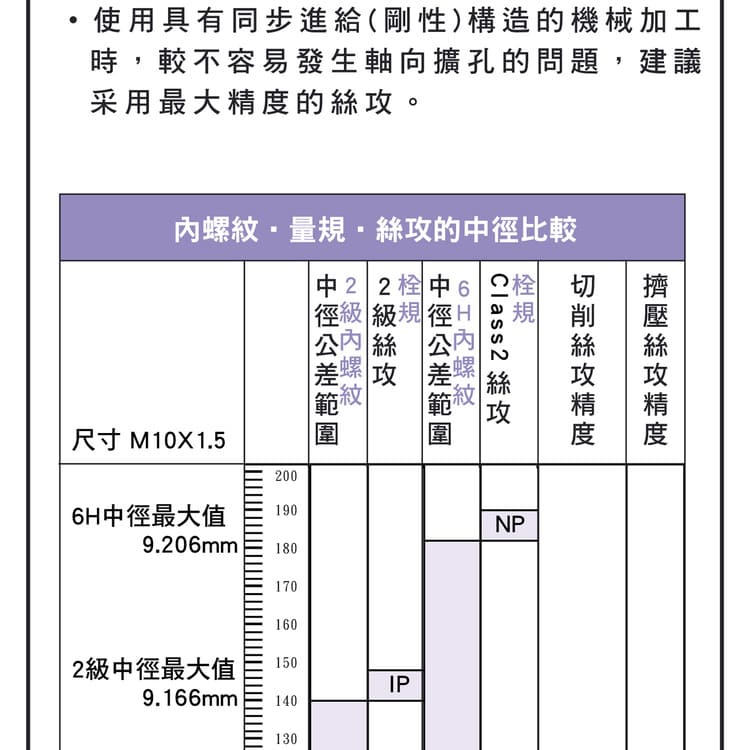

以 M10×1.5 為例:中徑基準約 9.026 mm、最大值約 9.206 mm。不同絲攻等級會落在不同的中徑公差範圍內,搭配正確量規即可確保配合正確、避免過鬆或過緊。
精度等級(P級/JIS/ISO)見〈螺絲攻內螺紋精度等級解析〉;公制公差見〈公制螺紋精度表〉;電鍍補償見〈內螺紋電鍍補償指南〉;擴孔對策見〈內螺紋擴孔原因解析〉。
常見問題 FAQ
Q:內螺紋精度主要由什麼決定?
主要由絲攻精度等級與中徑決定,並以量規驗證。絲攻精度決定螺紋尺寸、中徑決定配合鬆緊、量規確認是否落在公差內,三者構成完整的加工與檢測系統。
Q:為什麼中徑這麼關鍵?
中徑決定螺紋配合的鬆緊、鎖固品質與間隙/干涉,是最關鍵的尺寸。檢驗時主要用通規/止規確認中徑是否在公差內,而非只看大徑或小徑。
Q:什麼情況要用高精度(P2)絲攻?
材料會收縮、後續需電鍍(需預留尺寸)、刀具磨耗快或使用高剛性機械時,建議用 P2 高精度絲攻並預留補償,以確保成品仍落在公差內。
Q:通規過但止規也旋入代表什麼?
代表中徑偏大、螺紋過鬆、不合格,常見於絲攻磨耗、等級偏鬆或擴孔。需檢查絲攻與加工條件,必要時換較緊等級或新絲攻。
