鉸刀怎麼磨:前刀面、後刀面與刃面要磨到多光
鉸刀是把孔做準的最後一把刀,它自己磨得準不準,直接決定孔的公差與粗糙度。這篇照實際順序走一次萬能工具磨床上的鉸刀修磨:前刀面用什麼砂輪、偏心量 H 怎麼算、後刀面的齒託片要調多低、砂輪順轉逆轉差在哪,最後給刃面該磨到多光的具體數字。
一、動手前:順序與夾持
鉸刀修磨在萬能工具磨床上做,前刀面與後刀面用的不是同一種砂輪,順序也不能顛倒。
| 項目 | 前刀面 | 後刀面 |
|---|---|---|
| 砂輪 | 碟形砂輪的平面 | 碗形(杯形)砂輪 |
| 砂輪修整 | 四周高、中心低的內錐面 | 向中心傾斜 15°~20° 的內錐面 |
| 磨頭角度 | 回轉 1°~3° | 端面與軸線成 1°~3° |
| 前置條件 | — | 校準部與切削部外圍要先磨好 |
兩者共同的夾持方式都是裝在前、後頂針之間,頂緊力要適當——太鬆會讓刀跳,太緊會頂彎細長的鉸刀。磨頭之所以要轉那 1°~3°,是為了讓砂輪只有一個邊緣接觸刀面,接觸面積小才不會燒傷刀齒。鉸刀在整個孔加工路徑裡的定位,見〈孔的精度怎麼提升〉。
二、前刀面:偏心量 H 決定前角

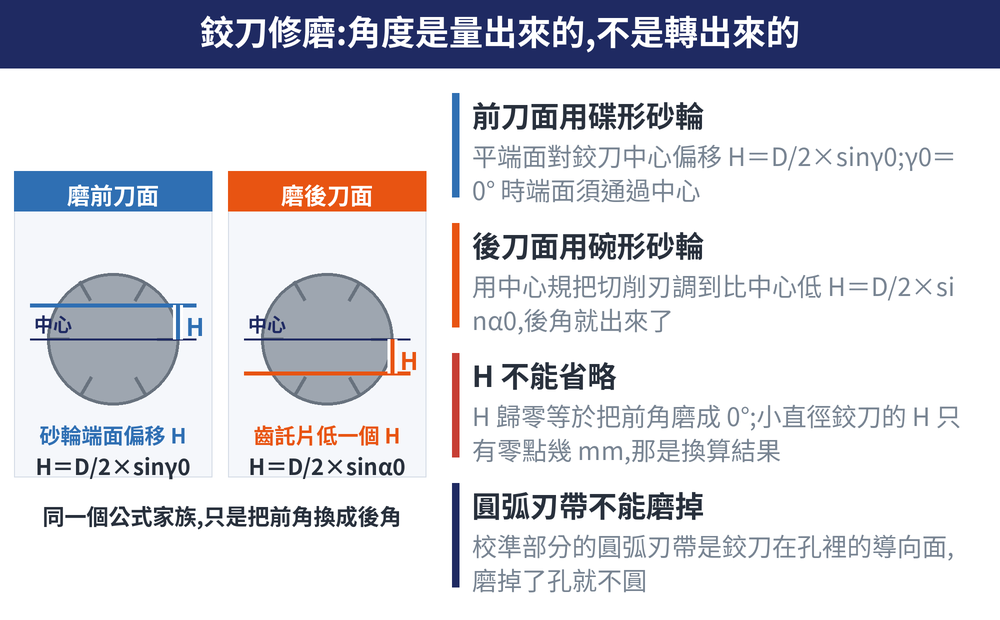

砂輪修整好、磨頭轉好角度之後,把砂輪引進齒槽內對中。對中的位置就是前角本身:
前角 γ0＝0° 時:碟形砂輪的平端面須通過鉸刀中心。
前角 γ0＞0° 時:平端面要對鉸刀中心偏移一段距離 H＝D/2 × sinγ0(D 為鉸刀直徑)。
檢查無誤才啟動砂輪。手扶鉸刀讓前刀面靠上砂輪端面,工作台縱向進給,作用力要均勻、大小適中以免燒傷刀齒;磨完一齒再磨下一齒,直到全部刀齒磨完。
收尾有一個容易吃虧的地方:砂輪移到鉸刀兩端時要減小作用力,而且砂輪不可脫出鉸刀端部——脫出去就會產生塌角,鉸刀端部一塌,進孔的導向就毀了。要精磨時,可選細粒度(180#)、硬度中軟(K、L)的剛玉類砂輪;沒有碟形砂輪時,用平形砂輪修整成內錐面也可以取代。砂輪標示怎麼讀見〈看懂砂輪標示〉。
三、後刀面:齒託片低一個 H
後刀面的後角不是靠轉角度磨出來的,是靠把切削刃放低磨出來的。用中心規調整齒託片高度,使待修磨的切削刃比鉸刀中心低一個 H 值:
H＝D/2 × sinα0(α0 為要磨出的後角)。與前刀面那條是同一個公式家族,只是把前角換成後角。
順序是先校準部分、再切削錐。磨校準部分時,刀齒前刀面緊貼齒託片頂端,縱向進給逐齒磨,磨完一齒做一次橫向進給再繼續;校準部分的刀齒上必須留有圓弧刃帶,那條刃帶就是鉸刀在孔裡的導向面,磨掉了孔就不圓。接著轉動工作台磨切削錐上的後刀面,因為切削錐的後角比校準部分稍大,齒託片要再適當調低。磨完之後,後刀面與圓弧刃帶還可以再研磨一次,鉸孔品質會更好。
四、砂輪順轉還是逆轉:安全與品質的取捨
| 轉向 | 對刀齒的作用 | 取捨 |
|---|---|---|
| 順轉研磨 | 使前刀面緊貼齒託片 | 較安全、效率高,但刀刃容易捲刃與退火燒傷 |
| 逆轉研磨 | 有使前刀面脫離齒託片的趨勢 | 品質好、不易捲刃燒傷,但手扶不牢時鉸刀會自轉,輕則工件報廢,嚴重會出事 |
兩者沒有絕對的對錯,差別在你先保什麼:趕量、怕出事就順轉;要品質、手夠穩就逆轉。
五、刃面要磨到多光
鉸孔的表面粗糙度和切削刃品質、切削條件、切削液種類與工件材料都有關。但只要切削條件與切削液選得合理,孔的粗糙度就主要取決於鉸刀切削刃本身的粗糙度——刀有多光,孔就有多光。
某汽車製造廠在鋁合金件、鑄鋼件、灰鑄鐵件上鉸孔的實驗顯示:只要改善鉸刀導向稜帶、後面與前面的表面粗糙度,孔的表面品質會跟著提高,而且鉸刀壽命也一起增加——這兩件事不是取捨關係。
| 鉸刀材質 | 切削部分建議表面粗糙度 |
|---|---|
| 高速鋼鉸刀 | 小於 Ra0.2μm |
| 鎢鋼鉸刀 | Ra0.2~0.1μm |
另附一張各材料的鉸削速度與每轉進給量對照表,但該表多格數值在來源掃描中缺漏或判讀存疑,本文不轉錄,以免給出錯的參數。鉸削條件請以刀具型錄與現場試切為準,計算方式見〈切削加工公式速查總表〉。
六、常見問題 FAQ
Q:為什麼一定要先磨外圍才能磨後刀面?
因為後角是用「切削刃比中心低多少」定出來的,基準是鉸刀的外圓。外圍還沒磨準就先磨後刀面,等於用一個會變的基準去量角度,磨完後角會全部跑掉。
Q:偏心量 H 算出來很小,可以省略嗎?
不能。H＝D/2×sinγ0 就是前角本身的定義,H 歸零等於把前角磨成 0°。小直徑鉸刀的 H 確實只有零點幾 mm,但那是角度換算後的結果,不是可以忽略的誤差。
Q:校準部分的圓弧刃帶可以磨掉嗎?
不行。那條刃帶是鉸刀在孔裡的導向面,決定孔的圓度與直線度。磨後刀面時要刻意留住它,磨完還可以再研磨一次讓它更光。
Q:刃面磨得更光,壽命會不會因此變短?
不會,反而更長。汽車廠的實驗是改善導向稜帶、後面與前面的粗糙度後,孔的表面品質與鉸刀壽命同時提高。高速鋼鉸刀建議磨到 Ra0.2μm 以下,鎢鋼鉸刀 Ra0.2~0.1μm。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
