超音波震動乾搪孔：脈衝切削機理與臨界速度怎麼抓

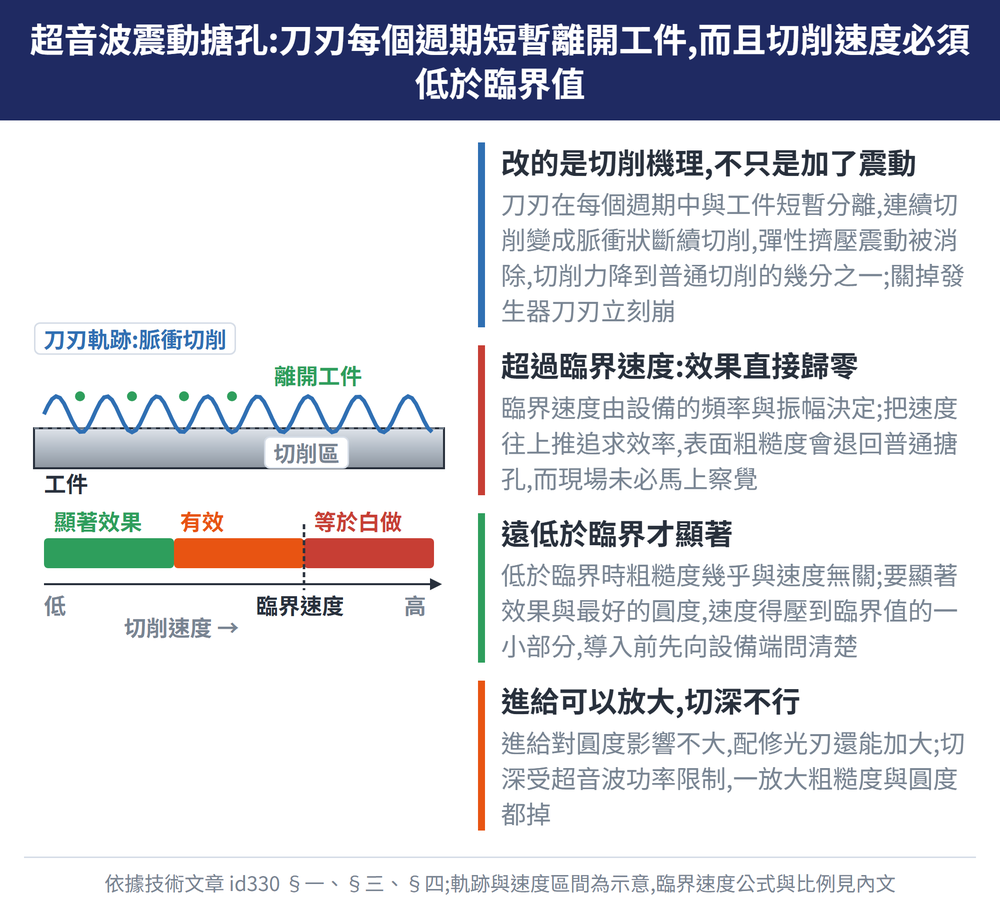

超音波震動搪孔不是「一邊搪孔一邊震」，而是把切削本身變成有規律的斷續脈衝。它讓刀刃在每個週期裡與工件短暫分離，切削力降到普通搪孔的幾分之一。但整套方法有一個不能踩過的門檻：切削速度必須低於臨界值，否則效果會完全消失。
一、它改變的是切削機理，不只是加了震動
作法是把超音波能量透過聲學系統施加在搪刀上，讓刀具以特定頻率與振幅作圓周扭轉震動。刀具的震動速度為 υ = ωA·cos(ωt)（ω = 2πf 為角速度、f 為震動頻率、A 為振幅）。
關鍵在於這會形成分離型震動切削：刀刃在每個週期中與工件短暫分離，連續切削被改造成脈衝狀、有規律的斷續切削，普通切削過程中的彈性擠壓震動因此被消除。結果是切削力降到普通切削的十分之一到三分之一，加工系統反而更穩定、剛性等效增強。
這與硬車削是兩條不同的「以車代磨」路線——硬車削靠刀具材料與工件的硬度差（見硬車削指南），本方法靠改變切削機理本身。
二、五個現場看得到的現象
| 現象 | 說明 |
|---|---|
| 彈簧狀切屑 | 薄而長、圈距大、厚薄均勻，與前刀面接觸面光亮平滑 |
| 網紋表面 | 孔壁佈滿均勻網紋，接近超精研的效果 |
| 低轉速也穩 | 刀桿懸伸較長、主軸低轉速仍能穩定搪孔 |
| 無積屑瘤 | 來源在數 m/min 到數十 m/min 的速度區間內均未發現積屑瘤與鱗刺 |
| 切屑不燙手 | 搪削過程切屑沒有明顯溫升，可見切削溫度不高 |
第三項有一個很說明問題的反面觀察：一旦關掉超音波發生器，即使轉速很低，刀刃也會立刻崩掉。這說明穩定性來自震動本身，而不是「剛好參數保守」。刀具懸伸與剛性的一般原則見精搪與刀具懸伸。
三、🔴 臨界切削速度：整套方法的門檻
存在一個臨界切削速度 νc = ωA（角速度乘以振幅）。它的意義是：
| 切削速度 | 結果 |
|---|---|
| υ ≥ νc | 表面粗糙度與普通搪孔沒有區別——等於白做 |
| υ < νc | 表面粗糙度幾乎與切削速度無關 |
| υ ≤ (1/3) νc | 才會得到顯著的震動搪削效果，圓度精度也在此區間最好 |
這是整篇最該記住的一條。超音波震動搪孔不是「開了就有效」的裝置，它有明確的速度上限；把切削速度往上推追求效率，效果會直接歸零，而現場未必馬上察覺。νc 由設備的頻率與振幅決定，導入前要先向設備端問清楚。
四、進給量可以放大，切深不行
在系統剛性良好、不產生自激震動的前提下，三個切削用量的行為並不對稱：
進給量對圓度影響不大，可以放大以提高生產效率。刀具不帶修光刃時，粗糙度隨進給量加大略有增加（純幾何因素）；帶修光刃就能在維持粗糙度要求下加大進給量，這是提高效率最實際的一招。
切深是受限的那一個。切深增大時，超音波發生器的功率會跟不上，粗糙度隨之上升；同時切深增加會影響切削刃的震動特性、使圓度下降。來源的觀察是：切深小於某個很小的量級時，粗糙度幾乎與切深無關。搪削深度應視超音波系統功率而定，不能只看刀具與工件。
切屑控制與冷卻的一般原則見搪孔切屑與切削液，震動類問題的排除見搪孔問題排除。
五、它解決的是什麼場合
典型對象是無鎳低合金超高強度鋼這類材料（用於飛機起落架等零件）：強度高使切削力大、韌性好使斷屑困難、導熱性低使切削區溫度高而刀具磨耗嚴重，加上缺口敏感性高、表面品質要求嚴。這類材料的高精度孔精加工過去多半只能走研磨、珩磨或超精加工。
來源以超音波震動乾搪孔加工這類材料，在低速、小進給、小切深的條件下，量得的圓度與圓柱度落在數個微米的量級、表面粗糙度 Ra 小於零點幾微米，加工表層的硬化程度也不高（單一來源實測值，僅供量級參考，實際條件請依設備與試切結果）。其意義是以搪代磨、以搪代珩——把原本要送去磨床的工序留在搪孔機上完成，同時省掉切削液。表面粗糙度的判讀見表面粗糙度 Ra、Rz 完整解析，搪孔方法的整體分類見搪孔加工入門。
六、常見問題 FAQ
Ｑ：超音波震動搪孔為什麼切削力會變小？
因為刀刃在每個震動週期中與工件短暫分離，連續切削變成脈衝斷續切削，普通切削中的彈性擠壓被消除，平均切削力大幅下降。
Ｑ：切削速度可以往上調嗎？
不行。存在臨界速度 νc＝ωA，速度達到或超過它時效果與普通搪孔無異；要有顯著效果，建議控制在三分之一臨界速度以下。
Ｑ：要提高效率該調哪個參數？
進給量。它對圓度影響不大，搭配帶修光刃的刀具還能在維持粗糙度的前提下加大。切深則受超音波功率限制，不宜放大。
Ｑ：這和超音波研磨是同一回事嗎？
不是。超音波研磨是工具端面高頻震動驅動磨料撞擊工件的特種加工；本方法是搪刀以脈衝力進行的分離型震動切削，屬傳統切削的震動輔助。
本篇屬〈乾切削完整導讀:要不要拿掉切削液,五種製程與三種技術各自怎麼撐〉這條線,整條線該從哪讀到哪見該篇。
