孔的精度怎麼提升:IT公差與鑽/擴/鉸/搪孔路徑
圖面寫 Ø15 H10,現場要決定:哪道工序開孔、要不要再加一道收公差、拿什麼量測驗收。孔精度是「標稱值＋公差範圍＋公差位置」的組合,由鑽孔、鉸孔／搪孔、攻牙接力達成。
一、先把「孔的公差」讀懂:三個獨立參數
孔的尺寸要求由三個參數構成:標稱值、公差範圍(ISO 的 IT 等級)、公差位置(孔用大寫、軸用小寫)。
範例:Ø15.00mm H10
標稱值 = 15.00mm;公差範圍 = 0.07mm(ISO 的 IT10);公差位置 = 0 以上(ISO 的 H,孔只能等於或大於標稱值)。
公差寬度是最大與最小容許尺寸之差,IT 數字越大越寬;孔 A–H 正偏差、軸 a–h 負偏差,靠大小寫配對(如孔 H7 配軸 h7);配合分間隙、緊配合與過渡配合。數值見孔徑尺寸公差表與公差等級與配合全解析。
二、同一個 IT 等級,孔徑不同、公差寬度就不同
IT10 不是固定數字:同一等級在不同公稱尺寸區間的寬度不同,必須查表。
| 公稱尺寸區間 | IT10 公差寬度 | IT12 公差寬度 |
|---|---|---|
| 6–10mm | 0.058mm | 0.15mm |
| 10–18mm | 0.07mm | 0.18mm |
數值為 ISO 286／IT 等級公開標準值,非本站量測;完整矩陣見標準原文。

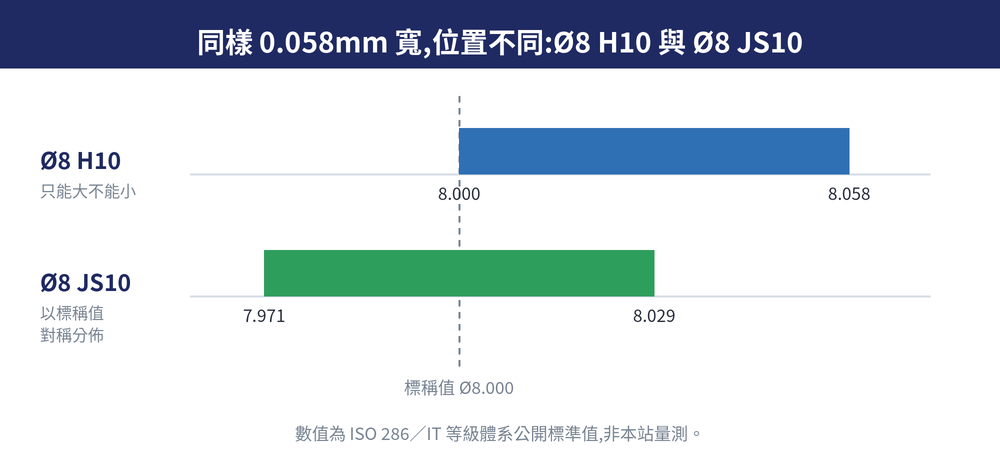

同寬度擺在不同位置,合格範圍完全不同:
| 標註 | 偏差 | 合格孔徑範圍 | 公差寬度 |
|---|---|---|---|
| Ø8 H10 | +0.058 / 0 | 8.000 – 8.058mm | 0.058mm |
| Ø8 JS10 | ±0.029 | 7.971 – 8.029mm | 0.058mm |
兩者寬度同為 0.058mm,差別只在位置:H10 往正公差靠,JS10 須抓中心。

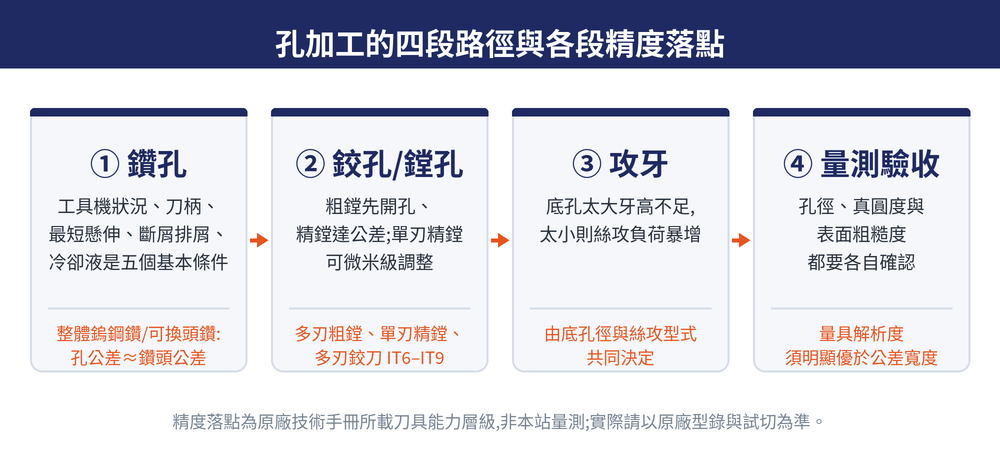

三、孔加工的四段路徑:一張總覽表
每段責任與精度層級不同:
各段更完整的製程路徑組合對照,見〈外圓、孔、平面的加工方案對照〉。
| 路徑段 | 負責什麼 | 精度落點 | 常見失手 |
|---|---|---|---|
| ① 鑽孔 | 開出孔位與孔徑 | 接近鑽頭直徑公差(整體鎢鋼鑽、可換刀頭鑽) | 懸伸過長、偏擺失控、排屑不良 |
| ② 鉸孔／搪孔(鏜孔) | 修到目標公差與位置 | 多刃粗搪、單刃精搪、精加工多刃鉸刀涵蓋 IT6–IT9 | 徑向偏斜、拆刀後再調整 |
| ③ 攻牙 | 成形內螺紋 | 底孔徑與絲攻型式決定牙高與配合等級 | 底孔徑抓錯、偏擺造成內螺紋擴孔 |
| ④ 量測驗收 | 驗孔徑、真圓度、粗糙度 | 量具解析度須優於公差寬度,否則判讀無意義 | 測頭型式選錯、溫度與手感造成讀值飄移 |
精度落點引自原廠技術手冊,非本站量測;以原廠型錄與試切為準。
四、第一段 鑽孔:孔的公差是「傳」過來的
捨棄式刀片鑽是刀座與刀片公差兩層疊加,但偏正公差與多數孔的 H 方向一致,反成優勢。
最直接的收緊方式是鑽頭預設:車床或可調刀柄／夾套校正切削直徑,可得小於 0.10mm 的公差範圍;捨棄式刀片鑽換刀片槽型也能微調孔徑。
重現性靠工具機狀況、刀柄品質、最短懸伸、可靠斷屑排屑與冷卻液。延伸見直柄鑽頭柄徑與偏擺解析、孔加工計算公式大全、油孔鑽深孔加工指南、鑽頭加工異常排除指南、鎢鋼鑽頭修磨要點。
五、第二段 鉸孔與搪孔:把公差收進 IT6–IT9
圖面要求超出鑽孔能穩定達成時就再加一道:單刃精搪可微米級預調切削刃,扛得下最嚴公差。
力學問題是徑向偏斜(切深、懸伸越大越明顯),使孔徑變小或震動,實務用反向補償:
範例:目標孔徑 Ø25mm H7
刀具切削直徑設為 Ø25.021mm,比標稱值大 0.021mm。
先估偏斜量、把刀具設大,讓偏斜後的孔徑剛好落進公差帶。
最後調整要在刀具仍留主軸、量完孔徑後做(原因見文末 FAQ)。刀桿選型見內徑搪孔刀桿型號解析。
六、第三段 攻牙:底孔決定牙的成敗
攻牙時前兩段成果全押在底孔徑:太大牙高不足,太小則絲攻負荷暴增甚至斷裂。延伸見螺紋底孔徑表(公制)、切削式絲攻 vs 擠壓絲攻、內螺紋擴孔原因解析、鑽頭與絲攻加工流程指南。
七、表面粗糙度不會自動跟著公差變好
孔徑合格不等於孔壁好,粗糙度另有影響因素:
| 影響因素 | 作用方式 |
|---|---|
| 材料切屑成形特性 | P 鋼長切屑;M 不鏽鋼切屑難控;K 鑄鐵切屑脆易斷;N 有色金屬有積屑瘤與排屑風險;S 耐熱合金切削阻力大;H 淬硬鋼短切屑、排屑無虞 |
| 進給 | 越大則單轉切除的材料層越厚、粗糙度越差;壓小則拖長工時 |
| 切削速度 | 非線性:特定速度區間生成積屑瘤,粗糙度變差並加工硬化;再提高則積屑瘤消失、排屑平順,微觀粗糙度反降 |
| 技術系統剛性 | 工具機-刀具-工件為閉環系統,剛性不足即引發震動 |
| 鑽頭幾何 | 主切削刃幾何影響切削力分佈;容屑槽決定排屑,切屑刮傷孔壁 |
| 冷卻液 | 促進切屑成形與排出、帶走切削區熱量、潤滑摩擦面(無冷卻液／油性／乳化液／MQL 微量潤滑) |
Ra 範圍見加工法與表面粗糙度對照表,Ra 與 Rz 差異見表面粗糙度Ra、Rz,JIS完整解析。
八、選路徑:要不要多排一道工序
選型先看直徑、深度、品質要求(公差、表面品質、直線度),再看孔條件是否讓製程複雜化(斜面、交叉孔、加長桿)。階梯或倒角孔三種做法:
| 方法 | 優點 | 缺點 |
|---|---|---|
| 一般鑽孔 | 標準刀具、相對靈活 | 階梯／倒角孔需額外刀具與工序 |
| 階梯／倒角鑽孔 | 工序最少,加工階梯／倒角孔最快 | 需更高功率與穩定性,靈活性較低 |
| 螺旋插補銑 | 標準刀具、非常靈活、切削力低 | 生產週期較長 |
取捨引自原廠技術手冊,非本站量測;選型請併同工具機功率、夾持剛性與批量評估。
量得出來才算數:測頭型式、讀值與誤差見內徑測量器完整指南。
最後更新:2026-08-08
九、常見問題 FAQ
Q：孔徑公差要求高,該用鉸刀還是搪刀?
兩者都落在 IT6 到 IT9:鉸刀固定尺寸、一支對一個孔徑,適合同尺寸量產;單刃精搪可微米級調整,適合少量多樣或緊公差。要同時把孔位拉正則選搪孔,鉸刀修位能力有限。
Q：只用鑽孔,能不能直接做到圖面要求的公差?
整體鎢鋼鑽與可換刀頭鑽的孔公差接近鑽頭公差,再做預設可得小於 0.10mm 的公差範圍。要求更嚴或同時要位置與真圓度時,就把鉸孔或搪孔排進製程。
Q：H10 和 JS10 的公差寬度一樣,加工時可以當成同一件事嗎?
不行。以 Ø8 為例,H10 合格範圍 8.000–8.058mm、JS10 為 7.971–8.029mm,寬度都是 0.058mm 但位置不同(JS10 兩側各僅 0.029mm);H10 可往正方向抓、留磨耗空間,JS10 須抓準中心,當成 H 做會整批判退。
Q：精搪量完孔徑,為什麼不能先拆刀再調整?
量到的偏差是「這次夾持狀態」的結果,務必在刀具仍留主軸時量完孔徑再做最後調整,才能補償主軸與刀具偏差、徑向偏斜與刀片磨損。拆下重裝後相對關係已變、調整量等於是猜的,最終調整後通常再試切確認。
