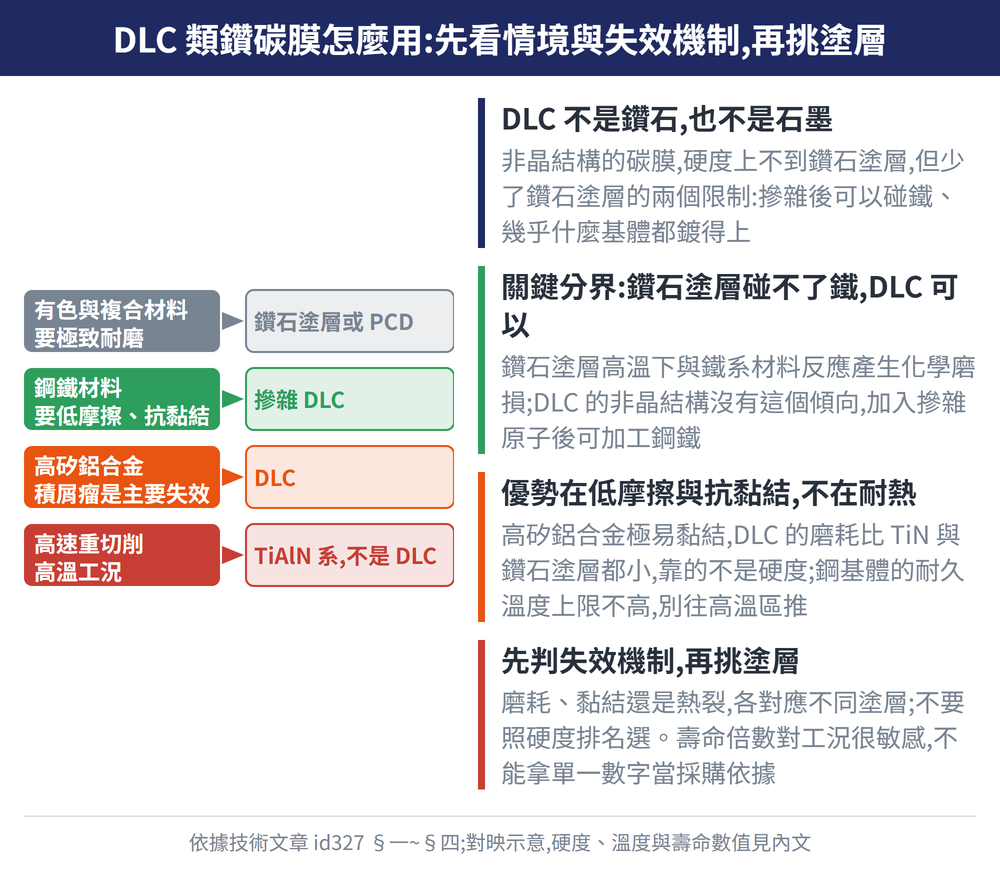

DLC 類鑽碳膜怎麼用：性能、適用基體與壽命比較
DLC 常被當成「便宜版的鑽石塗層」，這個理解會讓人用錯地方。它是非晶結構的碳膜，硬度不如鑽石塗層，卻有兩個鑽石塗層給不了的東西：摻雜後可以碰鐵，以及幾乎什麼基體都鍍得上。這篇講它的性能邊界、適用基體與壽命的實際量級。
一、DLC 不是鑽石，也不是石墨
DLC（Diamond-Like Carbon，類鑽碳膜）是非晶結構的碳膜——它同時帶有鑽石與石墨兩種鍵結的特徵，但不屬於任何一種晶體。外觀呈深棕到深灰色，而且不導電，這點與金屬系塗層很不一樣，在某些需要絕緣的應用上會成為選它的理由。
因為是非晶結構，它的硬度上不到鑽石塗層那個量級，但也因此少了鑽石塗層的兩個限制——這正是它的定位所在。鑽石塗層與 PCD 的適用範圍見PCD 聚晶鑽石與鑽石塗層。
二、六項性能，先看邊界在哪
| 項目 | 數值／特性 | 實務意義 |
|---|---|---|
| 顯微硬度 | 約 2000～3000 HV | 高於常見氮化物塗層，低於鑽石塗層 |
| 與金屬乾摩擦係數 | 約 0.19（相對濕度 50% 條件下） | 低摩擦是它最主要的賣點 |
| 黏結傾向 | 與其他材料幾乎不黏結 | 直接對應積屑瘤問題 |
| 最大耐久溫度 | 鋼基體約 600℃；陶瓷基體可超過 800℃ | 高速重切削的溫度上限要留意 |
| 可鍍基體 | 鋼、鋁、鎂、陶瓷等 | 適用面比鑽石塗層寬得多 |
| 導電性 | 不導電 | 特殊應用可用，一般切削無影響 |
上表為來源整理的性能區間（《乾切削加工》第 5 章），不同製程與摻雜配方的實際值差異不小，選用前請以塗層廠或刀具型錄的規格為準。其他塗層的定位對照見常見刀具塗層材質一覽。
這張表裡最該記住的是耐久溫度那一列。DLC 的優勢在低摩擦而不在耐熱，鋼基體約六百度的上限意味著它不適合往高速重切削的高溫區推——那是 TiAlN 系塗層的地盤。
三、關鍵分界：鑽石塗層碰不了鐵，DLC 可以
鑽石塗層在高溫下化學活性高，容易與鐵系材料反應而產生化學磨損，因此不適合加工鐵合金，用途集中在矽鋁合金、銅合金等有色金屬與複合材料。
DLC 沒有這個限制。碳與鐵原本會相互作用，但 DLC 的非晶結構沒有這個傾向，加入摻雜原子之後即可用於加工鋼鐵材料。這一條把它從「有色金屬專用」的框裡放了出來，也是它與鑽石塗層最實際的分工點：
| 情境 | 優先考慮 |
|---|---|
| 有色金屬、複合材料精加工，要極致耐磨 | 鑽石塗層或 PCD |
| 鋼鐵材料，需要低摩擦、抗黏結 | 摻雜 DLC |
| 高矽鋁合金，積屑瘤是主要失效 | DLC（見下節） |
| 高速重切削、高溫工況 | TiAlN 系，不是 DLC |
四、壽命的實際量級
來源提供三組壽命對照，都屬單一來源實測，這裡只取量級關係：
其一，同條件下 DLC 塗層刀具的壽命約為 TiN 塗層的兩倍。其二，用於高速鑽孔與攻牙時，相較未塗層刀具可提高到一到七倍不等——這個區間相當寬，代表它對工況很敏感，不能拿單一數字當採購依據。
其三是最能說明 DLC 定位的一組：加工高矽含量的鋁合金（例如矽含量約 18% 的過共晶鋁矽合金，這類材料矽晶體偏析嚴重、極易黏結）時，DLC 的磨耗比 TiN 塗層與鑽石塗層都要小。注意這裡連鑽石塗層都被比下去了——原因不是硬度，而是抗黏結。當失效機制由黏結主導時，低摩擦係數比高硬度更有用。
這也回到選塗層的通則：先判斷失效機制是磨耗、黏結還是熱裂，再挑對應的塗層，而不是照硬度排名選。磨耗型態的辨識見刀具磨損分析大全，各塗層牌號的對照見刀片塗層對照表。
五、常見問題 FAQ
Ｑ：DLC 和鑽石塗層差在哪？
結構與適用範圍。DLC 是非晶碳膜、硬度較低，但摻雜後可加工鋼鐵、可鍍的基體也多；鑽石塗層硬度高但高溫下會與鐵反應，只適合有色金屬與複合材料。
Ｑ：DLC 可以用在高速重切削嗎？
不建議。DLC 的強項是低摩擦而非耐熱，鋼基體的最大耐久溫度約六百度，高溫工況應優先考慮 TiAlN 系塗層。
Ｑ：加工高矽鋁合金為什麼 DLC 反而勝過鑽石塗層？
因為該情境的失效機制是黏結而不是磨耗。DLC 幾乎不與其他材料黏結、摩擦係數低，正好對上這個機制；硬度在這裡不是決定因素。
Ｑ：DLC 的壽命提升可以用幾倍來估嗎？
不建議用單一倍數估算。來源實測從一倍到七倍都有，落差來自工況與摻雜配方，採購前應以實際加工條件小批試切驗證。
本篇屬〈刀具材料與塗層完整導讀:先分清楚基材與塗層,再從被削材反推該用哪支〉這條線,整條線該從哪讀到哪見該篇。
