高度規使用指南：劃線、比測與常見誤差
高度規放在精密平台上,靠一支立柱與滑件量高度,做兩件事:在工件上劃線,以及拿讀值跟基準比測。它跟卡尺一樣是違反阿貝原理的量具,所以擺法與伸出量會直接吃掉精度。這篇分四段:各部位怎麼組成、劃線器怎麼裝、比測的標準作法(平台＋塊規＋劃線器),以及三類最常見的誤差——阿貝誤差、底座浮動與柱直角度、溫度。查規格數字直接看第三節的 EMPE 表。
先說用詞:台灣現場講高度規,型錄或日系文獻多稱高度計,指的是同一種量具,本文一律用高度規。
一、高度規由哪幾個部位組成

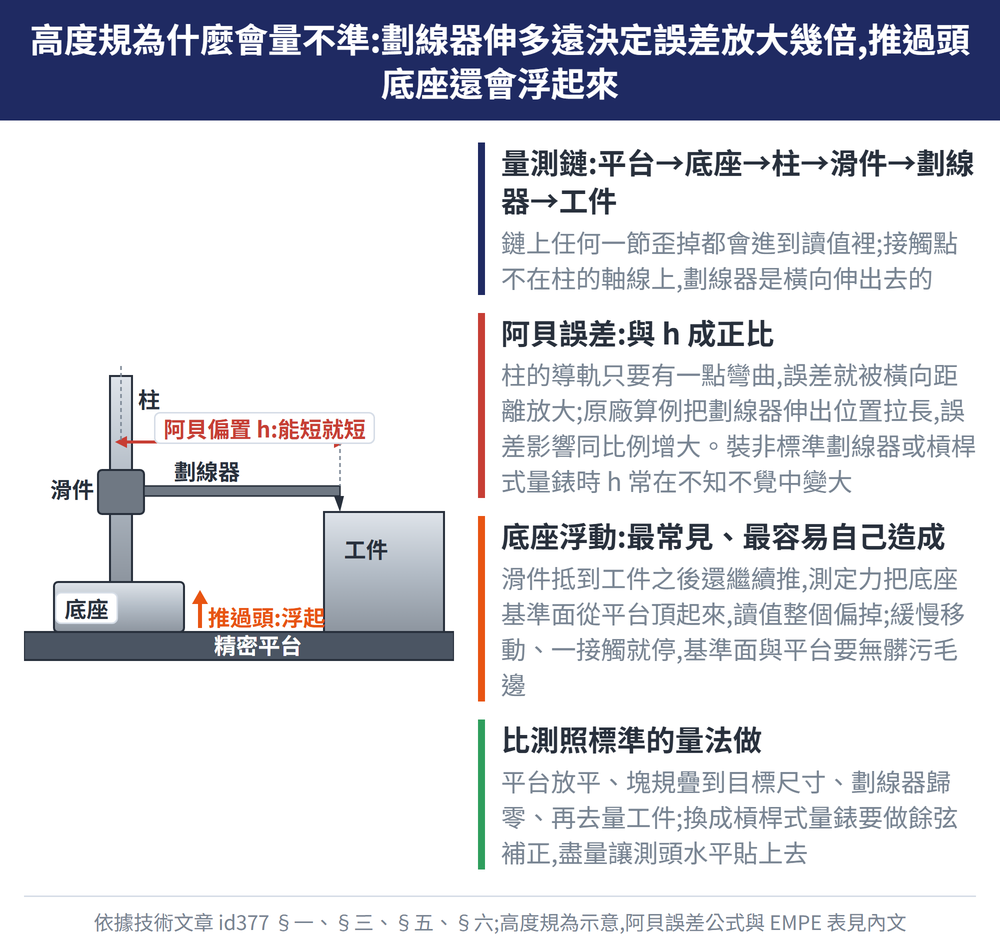

高度規的量測鏈是「平台 → 底座 → 柱 → 滑件 → 劃線器 → 工件」,鏈上任何一節歪掉都會進到讀值裡:
| 部位 | 作用 |
|---|---|
| 底座(底座基準面) | 貼在精密平台上,是整支量具的高度零點 |
| 柱(主尺) | 承載刻度與導軌,必須與底座基準面垂直 |
| 滑件 | 沿柱上下,讀值取自滑件位置 |
| 驅動手柄、進給車 | 粗動與微動;推進力道過大是誤差來源 |
| 劃線器 | 鎖在滑件上,劃線與接觸工件的一端 |
要注意的是接觸點不在柱的軸線上——劃線器是橫向伸出去的。這個橫向距離就是後面第四節阿貝誤差的放大係數。
二、劃線:劃線器怎麼裝、角度怎麼擺
劃線器有兩種角色。純劃線時它就是一支硬質刀口;要做比測時,現場常把它換成槓桿式量錶(俗稱劃線器式量錶),裝法與讀法見〈指示表與槓桿指示表使用指南〉。
安裝的通用原則只有一條:對著量測面把心軸固定成直角,斜度變大就會有量測誤差。鎖固也有分寸——鎖緊扭矩過強,心軸的作動會變得不順。安裝孔公差與扭矩上限各廠自訂(例如 Mitutoyo 型錄給的是 ø8G7、單顆 M5 螺絲 150 N·cm),請以所用儀器的型錄為準。
換成槓桿式量錶之後多一件事要做:測頭是擺動而不是直線移動,測頭與位移方向夾角 θ 時,讀值要做餘弦補正。
真值 L1 = 量測值 L2 × cosθ
| 角度 θ | 10° | 20° | 30° | 40° | 50° | 60° |
|---|---|---|---|---|---|---|
| 補正係數 cosθ | 0.98 | 0.94 | 0.87 | 0.77 | 0.64 | 0.50 |
θ 從 10° 拉到 30°,同樣的讀值真實位移就少了約一成。盡量讓測頭以水平姿勢貼上去,補正是備案,不是常態。
三、比測:平台加塊規加劃線器的標準作法
比測不是「量絕對高度」,是拿一個已知尺寸當基準,量差值。這個作法不是現場土法,而是標準本身用來定義高度規誤差的方法。
JIS B 7517 定義的高度量測誤差,量法是:把精密平台上的塊規(站上稱量塊)用劃線器測定面夾住量測,讀值減去量規尺寸。所以現場比測照抄這一套就對了——平台放平、塊規疊到目標尺寸、劃線器歸零、再去量工件。
塊規側的配套見〈量塊使用與校正指南〉,湊尺寸時抓四個要點:
| 步驟 | 要點 |
|---|---|
| 選片 | 片數越少越好、盡量選厚片,從末端位數開始湊 |
| 清潔 | 清洗測定面,用光學平鏡看干涉條紋確認無毛邊 |
| 上油 | 抹極少量油,擦到幾乎沒有油膜 |
| 貼合 | 厚片交叉 90° 旋轉貼合;薄片先貼厚片防彎曲 |
用高度規比測平行度、階差這類幾何項目時,判定依據見〈幾何公差怎麼量〉。
四、規格表怎麼看:JIS B 7517 的 EMPE
JIS B 7517 於 2018 年修訂,把原本表示指示誤差的「器差」改成「指示值的最大容許誤差 MPE」。高度規最常看的一項是 EMPE(高度量測誤差):與底座量測面垂直、接觸方向朝下時的指示誤差。
下表為 JIS B 7517:2018 一般高度規的 EMPE 容許值(單位 mm):
| 量測長度 | 最小讀值 0.05 | 最小讀值 0.02 或 0.01 |
|---|---|---|
| 50 以下 | ±0.05 | ±0.02 |
| 50 之上 100 以下 | ±0.06 | ±0.03 |
| 100 之上 200 以下 | ±0.07 | ±0.03 |
| 200 之上 300 以下 | ±0.08 | ±0.04 |
| 300 之上 400 以下 | ±0.09 | ±0.04 |
| 400 之上 500 以下 | ±0.10 | ±0.05 |
| 500 之上 600 以下 | ±0.11 | ±0.05 |
| 600 之上 700 以下 | ±0.12 | ±0.06 |
| 700 之上 800 以下 | ±0.13 | ±0.06 |
| 800 之上 900 以下 | ±0.14 | ±0.07 |
| 900 之上 1000 以下 | ±0.15 | ±0.07 |
EMPE 已經包含真直度、測定面平面度與基準面平行度造成的誤差,不必再另外加。實機以隨機檢查成績書或型錄標示為準。
五、常見誤差一:阿貝誤差,劃線器伸多遠決定放大幾倍
高度規跟卡尺同屬違反阿貝原理的量具:接觸點不在刻度軸線上。柱的導軌基準端面只要有一點彎曲,誤差就會被橫向距離放大。
f = h·θ = h × (a / ℓ)
| 符號 | 意義 |
|---|---|
| f | 量測誤差量 |
| h | 接觸點到基準導軌的距離(阿貝偏置) |
| θ | 導軌彎曲造成的角度偏差 |
| a / ℓ | 基準長度 ℓ 內量到的彎曲量 a |
公式的意思很直接:f 與 h 成正比。Mitutoyo 型錄的原廠算例就是拿這件事示範——劃線器安裝位置 h 從 100 mm 變成 150 mm,誤差影響增大為 1.5 倍。
所以現場只有一個動作:劃線器不要伸出去太多,能短就短。裝非標準附屬品的劃線器或槓桿式量錶時,h 常常在不知不覺中變大。
六、常見誤差二:底座浮動與柱的直角度
底座浮動是最常見、也最容易自己造成的一種。滑件抵到工件之後如果還繼續推,測定力會把底座基準面從平台上頂起來,讀值就整個偏掉。
對策有三個:滑件盡可能緩慢移動、一接觸就停;量測前先確認底座基準面沒有髒污與毛邊(撞傷造成的凸起);平台本身要乾淨。
柱的直角度是另一條。JIS 對高度規訂有底座基準面與柱基準端面的直角度公差:
直角度公差 = 0.01 + L/1000 (mm),L 為量測長度(mm)
L = 600 mm 時算出來是 0.61 mm,看起來寬鬆。原因是滑件的傾斜與柱的彎曲變化不同,這一項對最終讀值的影響本來就比較小。實機容許值仍以型錄或標準原文為準。
七、常見誤差三:溫度、手溫與視差
高度規由多種材料構成,依工件材質、室溫、工件溫度的不同,都可能影響量測精度。型錄未給出本體的線膨脹係數,所以不要自己套鋼的數字去算補正。
比測用的塊規更敏感。徒手拿取鋼製塊規時,體溫會讓它膨脹,放手之後要數十分鐘才慢慢收縮回穩——實際時間視尺寸與材質而定。做法是盡量用夾具或手套,減少手指直接接觸測定面的時間與面積,並留溫度適應時間。
最後一項是視差:讀刻度一律正面直視,斜看會讀錯。環境與不確定度要做到什麼程度,可對照〈三座標測量機精度檢測與不確定度解析〉的處理方式。
八、常見問題 FAQ
Ｑ：高度規和高度計是同一種東西嗎?
是同一種量具。台灣現場慣稱高度規,日系型錄與翻譯文獻多寫高度計,規格書上的 JIS B 7517 也是同一支標準。買賣或查規格時兩個詞可互相對照。
Ｑ：劃線器換成槓桿式量錶,讀值要不要修正?
要。槓桿式量錶的測頭是擺動的,測頭與位移方向有夾角 θ 時,真值 = 讀值 × cosθ。θ=10° 補正 0.98、30° 只剩 0.87。正解是先把測頭擺到接近水平,補正只是補救。
Ｑ：量到 300 mm 的高度規,誤差容許多少?
依 JIS B 7517:2018 一般高度規的 EMPE:量測長度 200 之上 300 以下,最小讀值 0.05 者為 ±0.08 mm,最小讀值 0.02 或 0.01 者為 ±0.04 mm。此值已含真直度與測定面平面度的影響,實機以型錄標示為準。
Ｑ：為什麼碰到工件之後讀值還會跑?
多半是底座浮動。滑件接觸工件後繼續推,測定力會把底座從平台頂起來。做法是緩慢進給、接觸的瞬間就停,並在量測前檢查底座基準面有沒有髒污或毛邊。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
