幾何公差怎麼量：五大檢測原則與現場做法
圖面上標了 ⏥ 真平度 0.05、⊥ 垂直度 0.03,零件放在桌上,實際怎麼量?幾何公差的檢測有五大原則:與理想要素比較、測量座標值、測量特徵參數、測量跳動、控制實效邊界。這篇先講五大原則對應什麼量法,再落到現場最常做的真平度、平行度、垂直度與角度檢驗,說明每一種是定性還是定量。真圓度與圓柱度另有專篇,本文不重複。
先看懂符號再談怎麼量。框格裡那個符號叫什麼、管的是哪一個形態,見〈幾何公差符號一覽表〉;公差域是一個圓柱、兩個平行面還是一段區間,見〈13 種公差域一次看懂〉。符號沒讀對,量法一定選錯——引線對正尺度線管的是中心軸線,不對正管的是表面,兩者要架的量具完全不同。

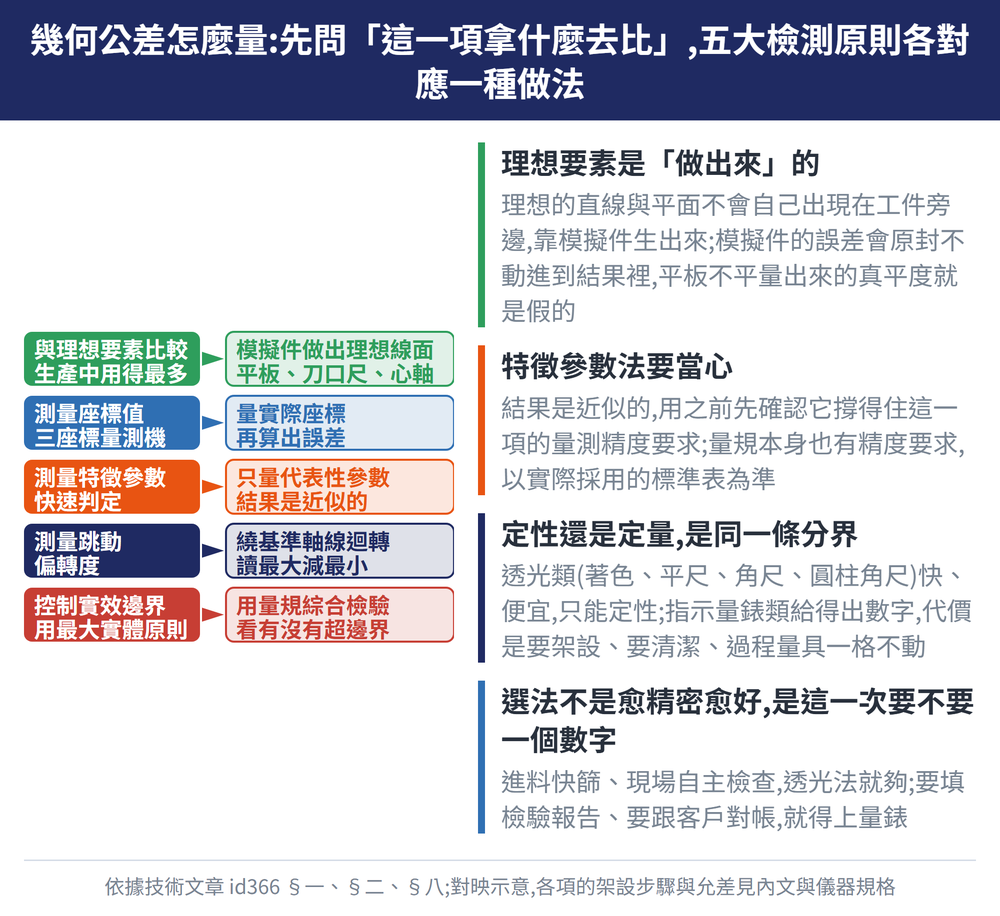

一、五大檢測原則:先決定用哪一種原則去比
幾何公差不是只有一種量法。先問「這一項拿什麼去比」,再挑量具:
| 原則 | 做法 | 典型場合 |
|---|---|---|
| 與理想要素比較 | 用模擬件做出理想直線、平面或軸線,拿被測要素與它比 | 生產中用得最多 |
| 測量座標值 | 量實際要素的座標值,再經資料處理算出誤差 | 三座標量測機 |
| 測量特徵參數 | 只量代表性參數,如兩點法、三點法量真圓度 | 快速判定,結果是近似的 |
| 測量跳動 | 工件繞基準軸線迴轉,讀最大與最小讀數之差 | ↗ 偏轉度 |
| 控制實效邊界 | 用量規綜合檢驗,看有沒有超過實效邊界 | 採用最大實體原則時 |
第三項要當心:特徵參數法的結果是近似的,用之前先確認它撐得住這一項的量測精度要求。
第五項的量規本身也有精度要求:來源給的量級是尺寸公差高 2~4 個公差等級、幾何公差取被測值的 1/5~1/10,以實際採用的標準表為準。
二、與理想要素比較:理想要素是「做出來」的
這是現場用得最多的一種。理想的直線與平面不會自己出現在工件旁邊,是用模擬件生出來的:
| 要模擬的理想要素 | 常用模擬件 |
|---|---|
| 理想直線 | 細直光束、刀口尺、平尺 |
| 理想平面 | 精密平板、光掃描平面 |
| 理想軸線 | 精密心軸、V 形塊 |
關鍵只有一句:模擬件的誤差會原封不動進到結果裡。平板不平,量出來的真平度就是假的。
平板、塊規(站上另稱量塊)這類基準件的等級怎麼選,見〈塊規選用指南〉;三座標量測機的精度指標怎麼讀,見〈三座標量測機精度指南〉。
三、⏥ 真平度怎麼量:三種做法,由定性到定量
| 方法 | 做法 | 判定 |
|---|---|---|
| 著色法 | 平面塗一層極薄顯示劑,放上精密平板平穩移動幾下 | 同面積上擦痕愈均勻愈多,誤差愈小(定性) |
| 透光法 | 平尺放上被檢驗平面,光從前方射來,看縫隙透光 | 各處不透光即很平;局部透光靠經驗估計(定性) |
| 指示量錶法 | 平板上用三隻千斤頂頂住工件,調到三點等高後掃全面 | 讀數的變動量就是真平度誤差值(定量) |
顯示劑用紅丹粉或藍油都可以,重點是要薄。平尺分刀刃式、寬面式、楔式幾種,其中刀刃式最準確、應用也最廣。
指示量錶法精度較高,而且直接給得出誤差值。三隻千斤頂要邊測邊調,把 A、B、C 三點調到等高,來源給的等高誤差量級是 0.005 mm(以儀器規格或標準表為準)。平板與錶座要清潔,錶座移動要平穩,否則讀到的是灰塵不是誤差。
四、∥ 平行度怎麼量:兩種都給得出數字
| 方法 | 做法 | 判定 |
|---|---|---|
| 平板加指示量錶 | 工件與錶架同放平板,移動工件或錶架讓整面通過測頭 | 讀數的變動量就是平行度誤差值 |
| 測微器 | 量工件上相隔一定距離的厚度,取若干點的厚度值 | 厚度的差值就是平行度誤差值 |
差別在取樣:平板法量整個面掃過去的變動量,測微器量幾個點的厚度差。怕局部凸起用前者,工件薄、只要兩端差用後者(槓桿式測微器亦可)。
五、⊥ 垂直度怎麼量:前兩類只能定性
角尺類靠透光判斷,快又便宜,但給不出數字:
| 量具與場合 | 做法 | 性質 |
|---|---|---|
| 90° 角尺(小型工件) | 角尺一邊貼緊一個面,另一邊逐漸靠上另一平面,看透光 | 定性 |
| 90° 角尺(較大工件) | 工件與角尺同放平板,角尺一邊緊靠垂直面,看透光 | 定性 |
| 圓柱角尺 | 圓柱角尺立在精密平板上,工件慢慢靠攏它的母線,看透光 | 定性,生產中應用廣泛 |
| 指示量錶 | 翻轉法或精密角鐵法,見下兩段 | 定量 |
翻轉法:先量好平行度,平面輕靠圓柱量棒讀一次,翻轉 180° 後另一面再讀一次,兩讀數差的二分之一即垂直度誤差。過程中量錶與量棒一格都不能動。
精密角鐵法:角尺底面貼緊工件垂直平面,量錶沿角尺一邊移到另一邊,相距 l 的兩點讀數差即該距離上的垂直度偏差。報值要附距離,不能只報一個數。
六、角度怎麼量:精度要求決定量具
| 精度要求 | 量具 |
|---|---|
| 不太高 | 角度尺或萬能遊標角度尺 |
| 高 | 正弦規 |
| 小型工件的斜角 | 角度量規比較測量 |
正弦規靠圓柱下方墊出的塊規組高度換算角度。組高的計算式來源未說明,請依所用正弦規的規格表計算,不要憑印象套公式。
七、○ 真圓度與 ⌍ 圓柱度:本文不重複
這兩項自成一套:迴轉軸式量測、兩點法與三點法(V 形架)的差異,以及量完後用哪一種評價圓來算(LSC、MZC 等,全稱見該篇),和本文的平面類檢驗不是同一件事。
本文一律導向專篇,請看〈圓度與圓柱度測量指南〉。上表第三項「測量特徵參數原則」提到的兩點法、三點法量真圓度,具體怎麼架、怎麼判讀,也在那一篇。
八、定性還是定量:一條共通的取捨
把上面幾節疊起來是同一條分界:透光類(著色、平尺、角尺、圓柱角尺)快、便宜,只能定性;指示量錶類給得出數字,代價是要架設、要清潔、量測過程量具一格不動。
所以選法不是「愈精密愈好」,而是這一次要不要一個數字。進料快篩、現場自主檢查,透光法就夠;要填檢驗報告、要跟客戶對帳,就得上量錶。原始依據講得很直接:依平面的精度要求與現場檢驗條件合理選用。
各項幾何公差的逐步操作程序、儀器可達精度與規格數值,來源未說明的部分本文不補;實際架設與合格判定請以所用儀器的規格書與貴公司採用的檢驗標準為準。
九、常見問題 FAQ
Ｑ：幾何公差一定要用三座標量測機才能量嗎?
不用。五大檢測原則裡只有「測量座標值原則」走三座標;真平度、平行度、垂直度用精密平板加指示量錶就給得出數值,偏轉度走測量跳動原則,採用最大實體原則的項目用量規綜合檢驗。
Ｑ：著色法和透光法量出來的結果算數嗎?
算,但它是定性判定,不是數值。擦痕分佈與透光均勻度只能告訴你誤差大或小,換算成數字的方法來源未說明,要填進檢驗報告的數值一律改用指示量錶法。
Ｑ：垂直度翻轉法為什麼要取讀數差的一半?
因為工件翻轉 180° 後,同一個傾斜量會以相反方向再出現一次,兩次讀數的差把誤差算了兩遍,取二分之一才是實際誤差值。前提是翻轉時量錶與量棒完全不動,且事前已量好平行度。
Ｑ：真圓度和圓柱度怎麼量,這篇為什麼沒寫?
因為站上已有專篇。真圓度與圓柱度的量測架設、兩點法與三點法的差異與評價圓的選法,都整理在〈圓度與圓柱度測量指南〉裡;本文補的是那一篇沒涵蓋的其他幾何公差怎麼量。
