內徑測量器完整指南：測頭型式、讀值與誤差解析
內徑測量器是精密量測不可或缺的工具,用於孔徑、內槽、螺紋與特殊形狀內部尺寸的檢測。透過導向裝置、測頭設計與穩定支撐,可降低偏心與傾斜誤差。本指南解析內徑量測結構、測頭類型、讀值方法與誤差來源,協助工程與加工人員提升量測精度與製程穩定性。
一、內徑測量器是什麼
用於量測孔徑與內部幾何尺寸,常見於 CNC 加工孔徑檢測、精密模具檢驗、汽車與航太零件、軸承與套筒量測。核心價值:高精度內部尺寸量測、檢測圓度與同軸度、確保裝配品質。
二、導向裝置(避免偏心)
導向機構確保測頭位於孔中心、防止傾斜與偏擺,直接影響測量重複性與數據可信度。內徑量測最怕測頭不在真正的直徑上——量到弦長而非直徑,導向裝置就是解決這個問題。

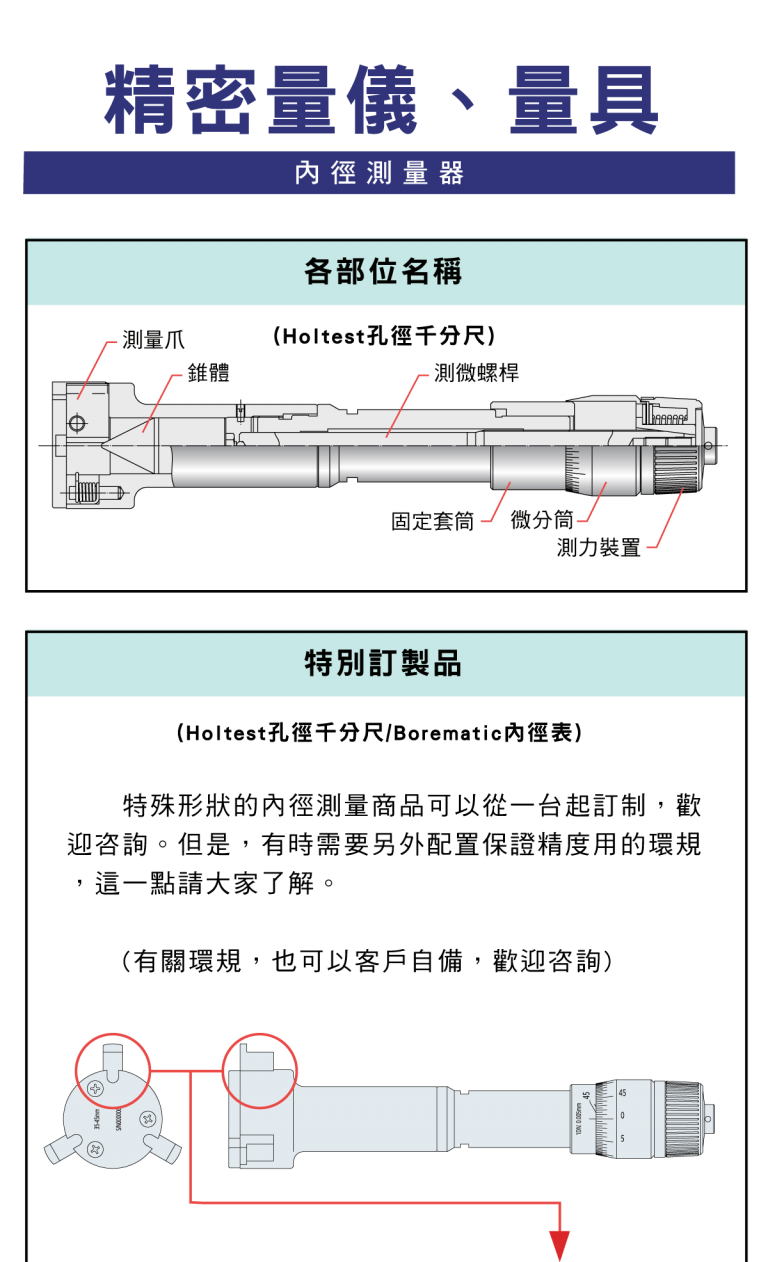

三、各部位名稱與結構
| 部位 | 說明 |
|---|---|
| 測頭(接觸點) | 接觸內壁 |
| 傳動桿 | 傳遞位移 |
| 微調機構 | 歸零與細調 |
| 刻度裝置 | 讀值 |
| 鎖定裝置 | 固定 |
設計重點:剛性、同心度、回饋靈敏度。

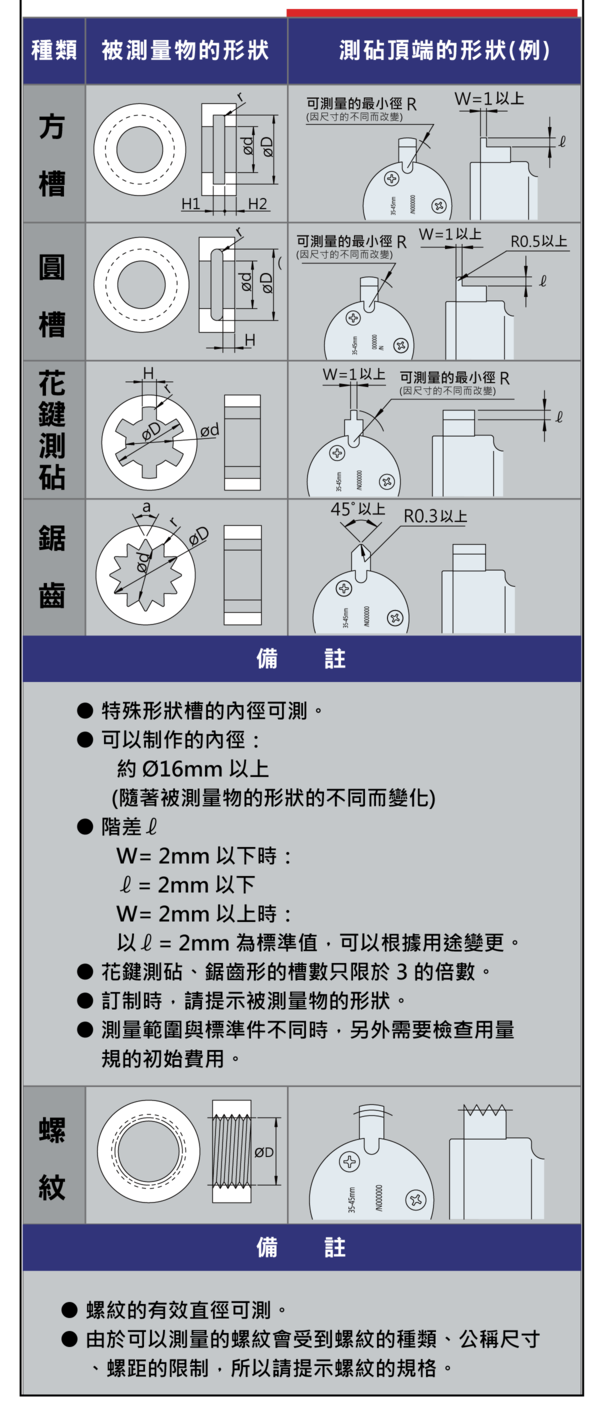

四、測頭形狀與應用
| 測頭型式 | 適用 |
|---|---|
| 方槽 | 鍵槽、直角內部 |
| 圓槽 | 圓孔與內徑 |
| 花鍵 | 多齒結構 |
| 鋸齒形 | 特殊齒形孔 |
選擇關鍵:接觸面完整性、是否可避免干涉、測量死角。
五、螺紋內徑量測
螺紋內徑量測的是有效徑(Effective/Pitch Diameter),受螺距與牙型影響。注意事項:必須確認螺紋規格(公制/美制/牙型),不同標準不可混用。螺紋公差延伸見〈公制螺紋精度表〉。

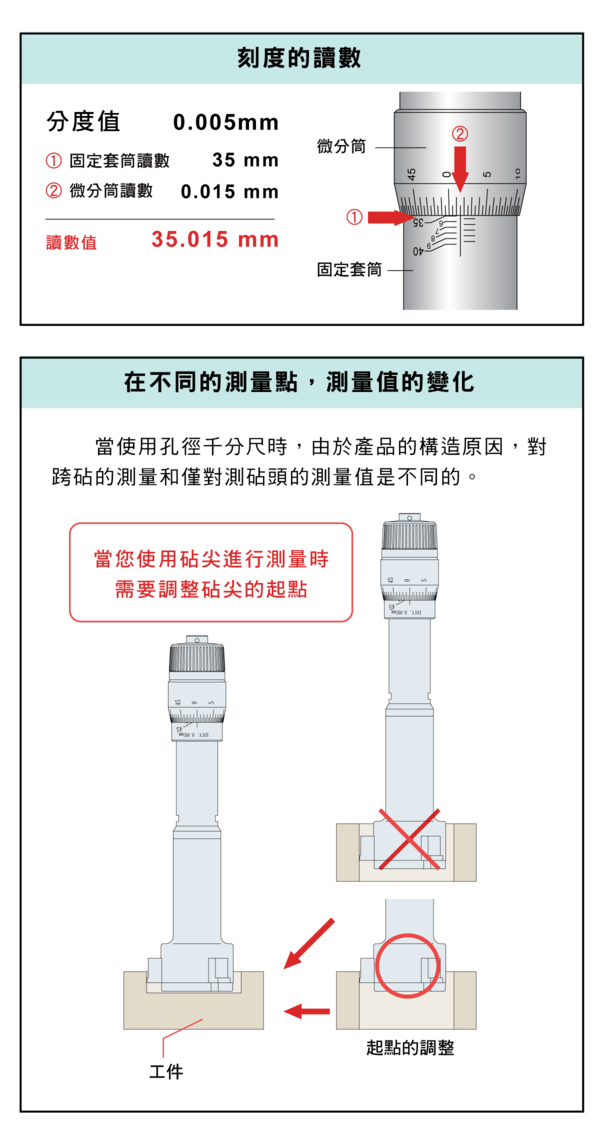

六、刻度讀值與測量位置
標準讀值:主刻度(基準值)＋微分刻度(細分值)。常見問題:誤讀刻度方向、忽略零位校正。不同測量點會產生尺寸變化與圓度誤差,建議多點量測取平均。

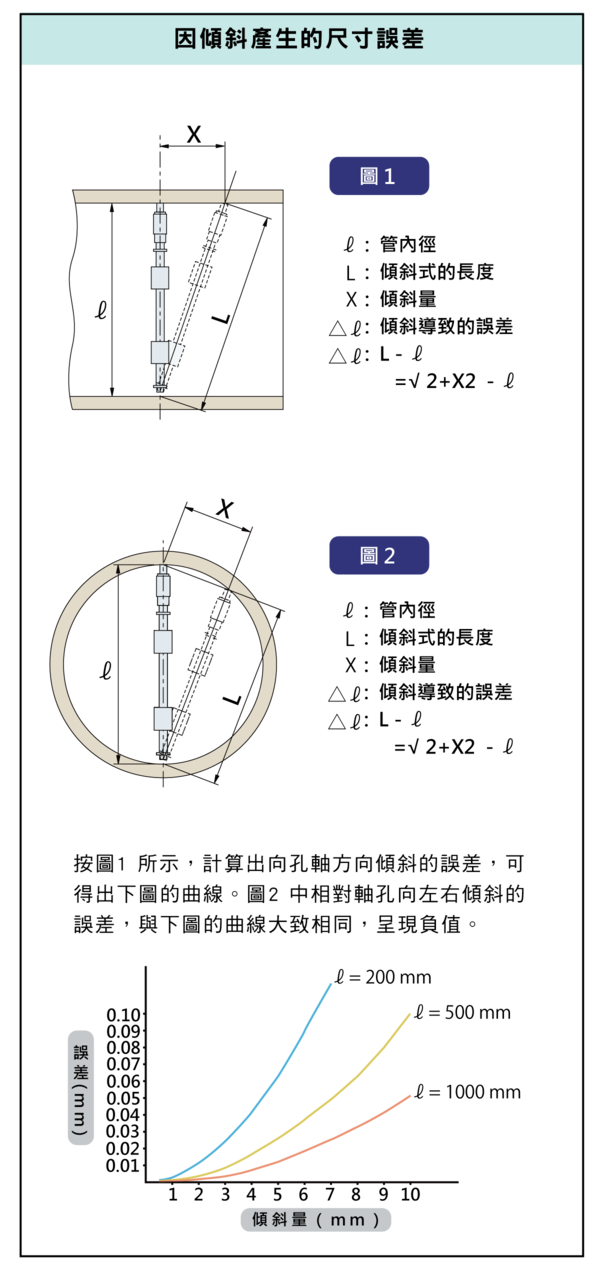

七、傾斜誤差與支撐點

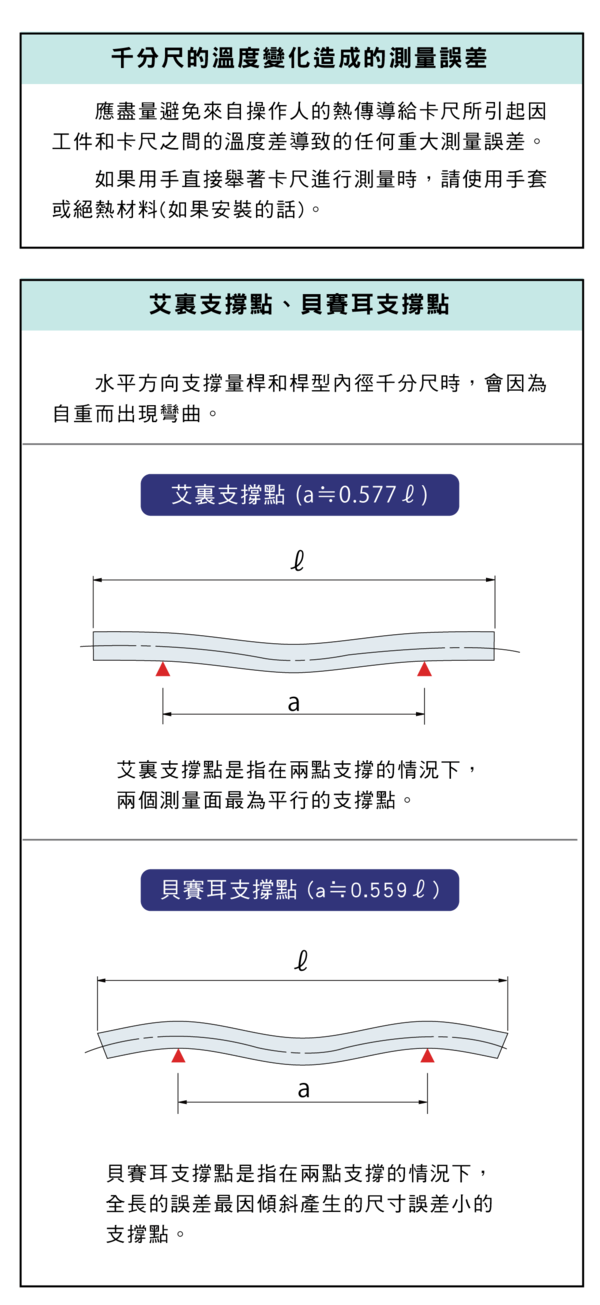

測頭傾斜會使量到的值偏離真實直徑(餘弦誤差)。量測長型工件時,支撐點位置會影響變形:艾里點(Airy,約 0.577L)為兩端最小變形配置;貝塞爾點(Bessel,約 0.559L)為最小長度誤差配置,常用於長型工件與精密軸類量測。
八、實務量測建議
提高精度的方法:使用導向機構、控制測力一致、多點量測、避免溫度影響、定期校正儀器。校正基準見〈塊規指南〉;圓度延伸見〈真圓度與圓柱度指南〉。
常見問題 FAQ
Q:為什麼內徑量測比外徑難?
內徑必須確保測頭通過真正的直徑(最大值),否則量到的是弦長、值偏小;還要避免傾斜與偏心。因此內徑量測特別依賴導向機構與多點/擺動找最大值。
Q:什麼是艾里點與貝塞爾點?
都是長型工件的最佳支撐位置。艾里點(約 0.577L)讓兩端面保持平行、變形最小;貝塞爾點(約 0.559L)讓整體長度變化最小。量長軸或量棒時放在這些點可降低自重變形誤差。
Q:測頭型式怎麼選?
依內部形狀選:圓孔用圓槽測頭、鍵槽用方槽、花鍵孔用花鍵測頭、特殊齒形用鋸齒。重點是接觸面完整、不與槽壁干涉、避免量到死角,才能量到真實尺寸。
Q:量螺紋內徑要注意什麼?
螺紋量的是有效徑,和牙型、螺距綁定,務必先確認規格與標準(公制/美制),用對應的量測件;不同標準的螺紋規格(如節距、直徑單位制、牙型角)不盡相同,例如惠氏(Whitworth)牙型角55°與公制/美制常見的60°即不同,混用會判讀錯誤。
本篇屬〈精密量測完整導讀：先問量什麼，再挑量具、讀規格、查誤差〉這條線,整條線該從哪讀到哪見該篇。
