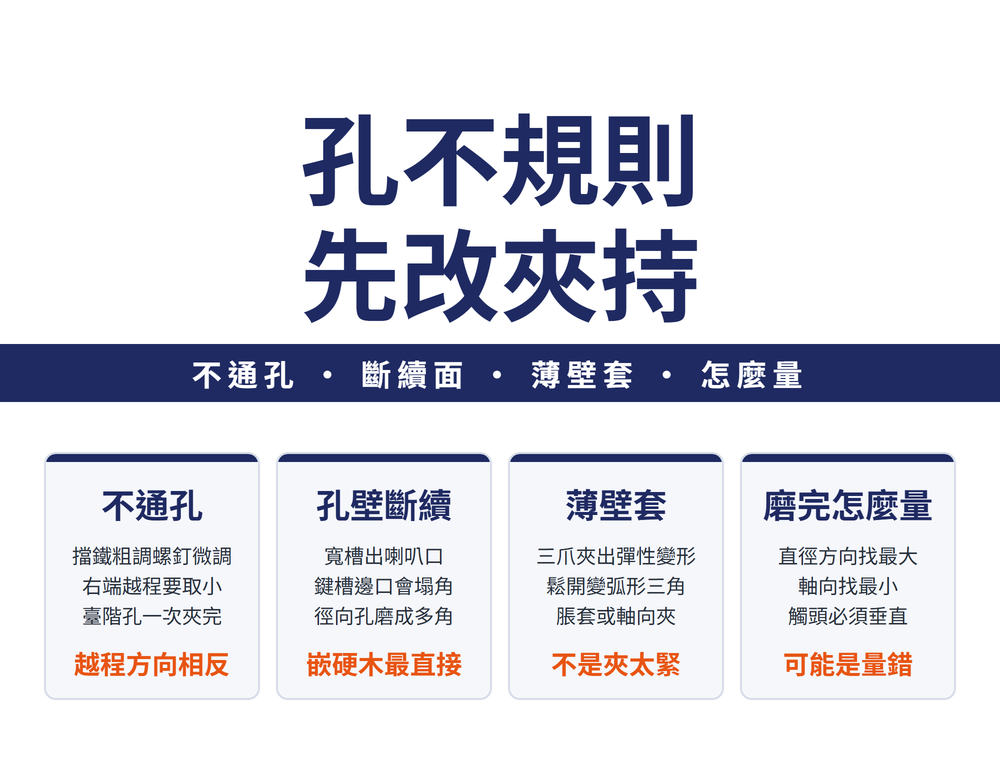

孔不規則、套很薄怎麼磨:不通孔、鍵槽孔與薄壁套的對策
內孔研磨的規則講的多半是一個乾淨的通孔。但實際送來的孔常常是不通的、帶臺階的、孔壁被鍵槽或徑向孔切斷的,或者整個工件是一只薄壁套。這些孔型會長出通孔沒有的專屬缺陷,而且對策幾乎都不在研磨參數上——是改夾持方式、改接觸方式、改加工順序。這篇把四種情況各自的對策、以及磨完怎麼量講清楚。
一、不通孔與臺階孔:四個要點
不通孔最怕的是砂輪端面撞到孔底的內端面,所以行程要調兩次:先用左面擋鐵粗調,再用擋鐵上的螺釘微調,讓砂輪端面剛進入退刀槽就反向。調之前先依孔長在接長軸上做記號,並在砂輪與工件都不轉的狀態下試走。
| 要點 | 做法 |
|---|---|
| 防撞內端面 | 擋鐵粗調＋螺釘微調,不轉的狀態下先試走 |
| 防順錐 | 孔底附近多走幾次短行程;右端越程量取小一些 |
| 清磨屑 | 孔內磨屑要常清,砂輪才耐用、粗糙度才穩 |
| 臺階孔同軸度 | 一次夾持磨完所有孔,換接長軸不換夾持 |
🔴 注意越程量的方向跟通孔相反:通孔的越程量取砂輪寬的 1/3~1/2,不通孔的右端要取小一些。內孔有垂直度要求時改用杯形砂輪,而且直徑不宜過大,讓砂輪在內端面單方向接觸。通孔那一套見〈內圓研磨為什麼最難做:砂輪與接長軸選不對,後面全錯〉。
二、孔壁斷續:三種孔型,三種專屬誤差
孔壁上有寬溝槽、鍵槽或徑向通孔時,砂輪與孔壁的接觸會被切斷,很容易長出形狀誤差。三種孔型的誤差型態不同,對策也不同:
| 孔型 | 會長出 | 對策 |
|---|---|---|
| 寬溝槽 | 溝槽兩側喇叭口 | 接長軸取粗、砂輪加寬、及時修整 |
| 鍵槽 | 槽邊口塌角 | 砂輪加大、減窄、提高接長軸剛性 |
| 徑向通孔 | 孔壁多角形 | 砂輪加大、接長軸換剛性好的材質 |
鍵槽塌角還有一個最直接的做法:精度要求高時,先在鍵槽裡嵌入硬木或膠木再磨。
它解的不是參數,是把斷掉的接觸面填回連續——這才是根本對策,調參數只能減輕。
三種孔型有一條共通做法:精磨時減小切深(背吃刀量)、適當增加光磨次數。
三、橫向研磨法:孔短才用,四件事要顧
橫向研磨法(切入法)效率高,但只適用孔長不大的工件。砂輪連續切入、負荷重,容易堵塞磨鈍:
| 項目 | 做法 |
|---|---|
| 砂輪 | 及時修整;精磨用較低的切入速度 |
| 對中 | 主軸(或頭架)軸線要與工作台縱向行程平行 |
| 收尾 | 最後光磨,手動讓工作台縱向微量往復 |
| 磨內臺階端面 | 砂輪直徑要小於 30mm,否則端面平面度受影響 |
對中沒做好的後果很好認:孔的內端面會中凸或中凹。兩個孔有同軸度要求時(例如 φ40mm 與 φ20mm),同樣要在一次夾持中用換接長軸的方式把兩個孔都磨完。
四、薄壁套:磨的時候是圓的,鬆開就不是
薄壁套是最容易出現「量的時候才發現」的一種工件。夾緊力、研磨力、研磨熱、內應力四個因素都會讓它變形,而其中最騙人的是三爪夾頭:
工件在三爪夾頭裡被夾出彈性變形,磨完孔確實是圓的;但卡爪一鬆開,彈性變形消失,內孔就變成弧形三角形。
問題不在夾太緊,在三個點受力這件事本身。
五、脹套與軸向夾持:兩種方向,兩種解法
| 對策 | 做法 | 解掉什麼 |
|---|---|---|
| 鑄鐵脹套 | 壁厚約工件兩倍,開一條軸向槽 | 把三個點變成一個面 |
| 軸向夾持 | 專用夾具,以螺母從端面軸向壓緊 | 整個避開徑向夾緊 |
另外三件事一起做才穩:粗精磨分開(讓粗磨的變形在精磨時被糾正)、精磨取最小夾緊力並充分冷卻、砂輪粒度粗些硬度軟些(自銳不良會加大研磨力,間接把工件推變形)。研磨量大時,最後精磨前可以把卡爪略鬆再輕輕夾一次,讓工件先回到原形。粗磨前後也可以安排熱處理去應力。端面研磨過、平面度高的工件,軸向夾持的效果會更好。
薄板的變形是另一個題目(熱變形與夾持變形要分開治),見〈薄板磨完就翹:熱變形與夾持變形要分開治〉。
六、切削液:磨鑄鐵內孔反而不用
這一條跟一般認知相反,值得單獨記:切削液對降溫、減變形、防燒傷都有利,但內孔排屑困難,加了液容易把磨屑攪成糊狀,堵住砂輪工作面、拉傷孔壁。
磨鑄鐵這類脆性材料的內孔,一般不使用切削液。
客戶磨鑄鐵內孔卻堅持大量供液時,那個拉傷劃痕很可能就是它造成的——先問材料別,再談供液量。
其他材料要不要用、用哪一種,依材料性質、加工要求、孔的形狀尺寸與現場裝置決定,沒有一律答案。
七、磨完怎麼量:內孔比外圓容易量錯
| 量具 | 場合與要點 |
|---|---|
| 塞規(通規／止規) | 批次生產;放平輕輕塞入,禁止敲擊與搖晃 |
| 內徑千分尺 | 50mm 以上;無測力裝置,用前必須校零位 |
| 內徑百分表 | 比較法量孔徑與圓度,要先與標準尺寸比對 |
| 三爪內徑千分尺 | 定中心準、測力恆定,左右搖動取最小值 |
量孔徑的通則:直徑方向找最大、軸向找最小,兩者重合處才是實際尺寸。圓度與圓柱度用百分表在圓周各方向量 3~4 次、沿軸線量幾點比對即可。
⚠ 內孔量測看不到量具與孔壁的接觸角度(不像外圓一目了然)。百分表觸頭必須垂直於被測面;用槓桿式百分表時,測杆與被測面的夾角越小誤差越小。量出來的誤差,有可能根本是角度沒擺正造成的,不是工件真的不合格。內外圓同軸度用心軸加百分表量徑向跳動,讀數差除以 2 才是同軸度誤差。
八、常見問題 FAQ
Q:薄壁套磨完鬆開就變形,是不是夾太緊?
夾緊力只是其中一項。真正的根源是三爪夾頭用三個點施力,工件被夾出彈性變形,磨的時候孔是圓的,鬆開後就變成弧形三角形。先確認目前是哪種夾持方式,再決定方向:要嘛換脹套把三點變成一個面,要嘛改成軸向夾持,整個避開徑向。
Q:孔壁有鍵槽,磨完槽邊口就塌,參數怎麼調?
調參數只能減輕。砂輪加大、減窄、提高接長軸剛性都有幫助,精磨時減小切深並增加光磨次數。但根本對策不在參數:精度要求高時,先在鍵槽裡嵌入硬木或膠木,把斷掉的接觸面填回連續,再磨。
Q:磨鑄鐵內孔要不要加切削液?
一般不用。內孔本來就排屑困難,加了切削液容易把磨屑攪成糊狀,堵住砂輪工作面並在孔壁拉出痕跡。其他材料則要依材料性質、加工要求、孔的形狀尺寸與現場裝置決定,沒有一律的答案。
Q:量出來的圓度不合格,一定是工件的問題嗎?
不一定。內孔量測看不到量具與孔壁的接觸角度,百分表觸頭沒有垂直於被測面、或槓桿式百分表的測杆角度太大,量到的誤差可能是自己造成的。量孔徑時也要記得直徑方向找最大、軸向找最小,兩者重合處才是實際尺寸。
磨出來的缺陷要反查成因,見〈研磨出問題怎麼查:波紋、燒傷、裂紋與精度超差〉;內圓研磨的夾持、運動與研磨用量見〈外圓、內圓、平面研磨怎麼做:夾持、運動與研磨用量〉。
本篇屬〈砂輪與磨床完整導讀:砂輪怎麼讀、怎麼裝、怎麼修,磨壞了怎麼查〉這條線,整條線該從哪讀到哪見該篇。
