螺絲孔滑牙怎麼修:鑽孔、攻 STI 牙、裝螺紋護套到打斷導舌
螺絲孔滑牙不必整件報廢:把舊牙鑽掉、用 STI 絲攻攻出加大一階的牙、旋入螺紋護套,修完還是原本的螺紋規格(M6 修完照樣鎖 M6 螺絲)。流程是鑽孔、攻 STI 牙、裝護套、打斷導舌四步;鑽頭徑與鑽孔、攻牙深度可依 DIN 8140 查表,實際以你採用的護套品牌原廠數據為準。
為什麼滑牙可以用護套修
常見的螺紋護套是不鏽鋼線材繞成的螺旋狀內牙。修的方式是把孔加大、攻出一圈專門給護套用的 STI 牙(Screw Thread Insert,比原規格放大一階的內牙),再把護套旋進去,護套的內側就是原本規格的螺紋。
所以滑牙的孔修完,螺絲規格不用改。鋁、鎂這類軟材螺紋容易被鎖壞,也常一開始就裝護套補強,咬合長度的考量見〈螺紋咬合長度與精度解析〉。

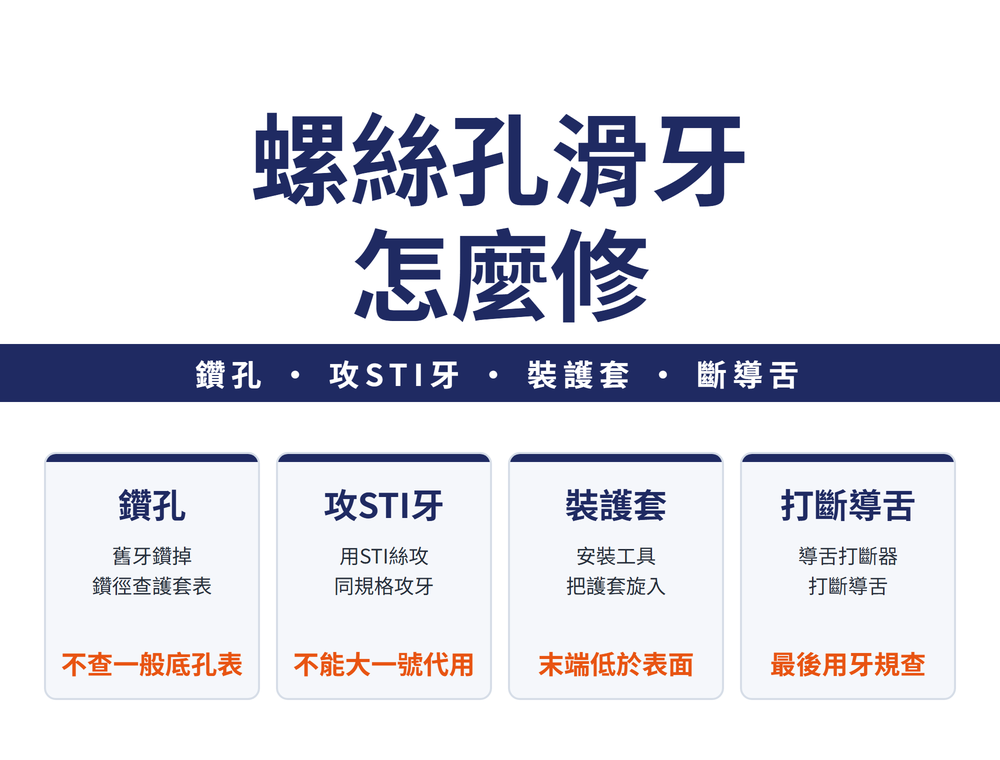

一、四個步驟,先看這張表
| 步驟 | 做什麼 | 要注意 |
|---|---|---|
| ① 鑽孔 | 用護套規格對應的鑽頭,把舊牙鑽掉 | 鑽徑與深度查護套表,不是查一般底孔表 |
| ② 攻 STI 牙 | 用同規格的 STI 絲攻攻牙 | 需要時用護套專用牙規檢查 |
| ③ 裝護套 | 用安裝工具把護套旋入 | 末端旋到工件表面下方 |
| ④ 打斷導舌 | 帶導舌的款式,用導舌打斷器打斷 | 裝好後可再用牙規檢查螺紋 |
二、鑽多大、鑽多深、攻多深
下表依 DIN 8140 護套尺寸表,列常用粗牙;深度對應長度為 1.5 倍螺紋直徑的護套(單位 mm)。
| 規格 | 鑽頭徑 | STI 絲攻外徑 | 護套長度 | 鑽孔深度 | 攻牙深度 |
|---|---|---|---|---|---|
| M3×0.5 | 3.20 | 3.65 | 4.50 | 6.75 | 6.25 |
| M4×0.7 | 4.20 | 4.91 | 6.00 | 9.15 | 8.45 |
| M5×0.8 | 5.20 | 6.04 | 7.50 | 11.10 | 10.30 |
| M6×1.0 | 6.30 | 7.30 | 9.00 | 13.50 | 12.50 |
| M8×1.25 | 8.30 | 9.62 | 12.00 | 17.62 | 16.37 |
| M10×1.5 | 10.40 | 11.95 | 15.00 | 21.75 | 20.25 |
| M12×1.75 | 12.40 | 14.27 | 18.00 | 25.87 | 24.12 |
攻牙深度都比鑽孔深度少一個牙距,盲孔至少要能鑽到「鑽孔深度」那一欄。同一規格,不同原廠的鑽徑可能不同:另一家原廠 M8 寫 8.40、M12 寫 12.60,所以鑽頭徑以你買的護套那一家為準,兩家的表不要混用。其他規格的 STI 底孔見〈螺紋底孔徑表(其他規格)完整指南〉。
三、STI 絲攻不能用大一號的一般絲攻代替
STI 牙是為護套重新設計的尺寸,不是剛好等於大一號的標準螺紋。以 M6×1.0 為例,STI 絲攻外徑 7.30 mm;一般 M7×1.0 的外徑是 7 mm,兩者對不上,攻出來的牙裝不好護套。
鋁件等延展性好的材料,也有 STI 規格的擠壓絲攻可用,底孔要另查,見〈擠壓絲攻底孔徑完整指南〉第五節。
四、裝護套與打斷導舌
護套旋入時,末端要沉到工件表面下方,不要讓第一圈露在孔口。帶導舌的款式裝好後,用導舌打斷器把導舌打斷;也有不帶導舌的款式,就不需要這一步。
最後用牙規檢查螺紋。需要攻牙條件或夾頭的細節,見〈攻牙該用什麼刀桿〉。
常見問題 FAQ
Q:滑牙的螺絲孔可以用螺紋護套修嗎?
可以。把舊牙鑽掉、用 STI 絲攻攻牙、再旋入護套,修完還是原本的螺紋規格,例如 M6 修完照樣鎖 M6 螺絲。
Q:STI 絲攻可以用大一號的一般絲攻代替嗎?
不行。以 M6×1.0 為例,STI 絲攻外徑 7.30 mm,一般 M7×1.0 是 7 mm,尺寸不同,攻出來的牙裝不好護套。
Q:裝 M6 護套要鑽多大、鑽多深?
依 DIN 8140 尺寸表,長度 1.5 倍直徑的 M6 護套,鑽頭徑 6.30 mm、鑽孔深度 13.5 mm、攻牙深度 12.5 mm;實際以你採用的護套品牌原廠數據為準。
Q:護套要裝到多深,導舌怎麼處理?
旋到末端沉到工件表面下方;帶導舌的款式再用導舌打斷器把導舌打斷,最後用牙規檢查螺紋。
資料來源:護套尺寸依 DIN 8140 尺寸表;安裝步驟依 Bossard 螺紋護套裝配說明(繁中網頁)。
