珩磨出問題怎麼查：圓度、圓柱度、尺寸與刮傷的反查表
珩磨出問題時最怕的是「什麼都調一遍」。其實只要先分清楚不合格的是形狀、尺寸還是表面，反查的路就只剩一條。圓度看的是對中與預加工；圓柱度第一個嫌疑犯永遠是越程量；尺寸不對往熱、速度、油石三個方向排除；表面刮傷則幾乎都跟切屑排不出去有關。這篇把六種常見缺陷整理成反查表，附上珩磨餘量與油石長度兩張可以直接查的表。

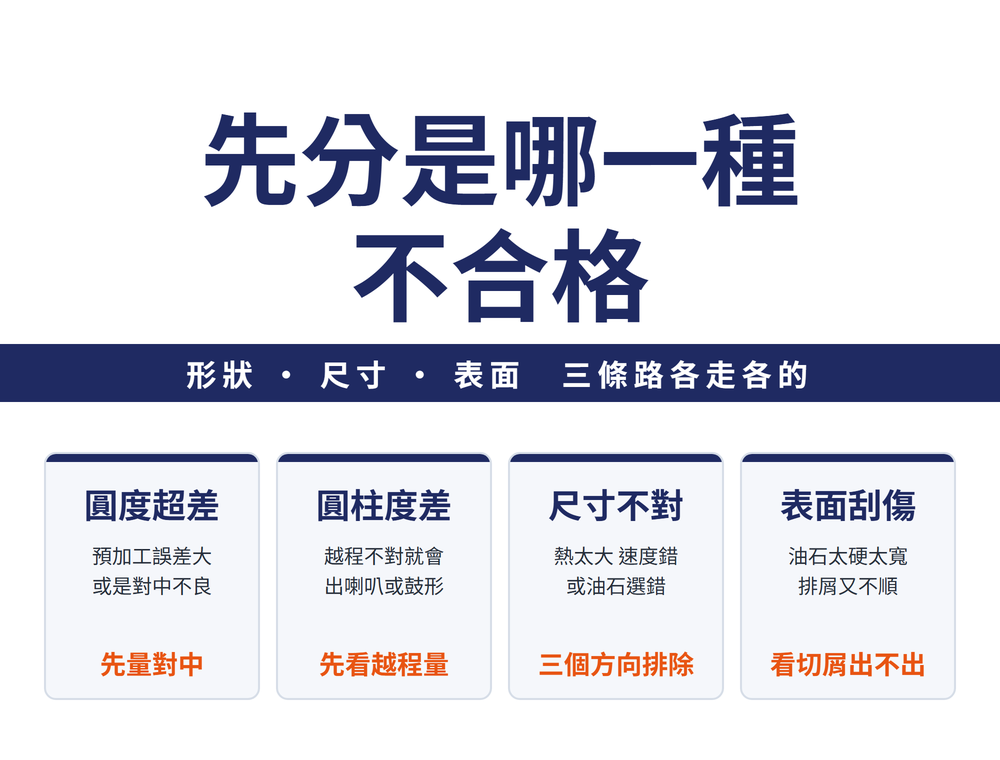

1、先分清楚是哪一種不合格
珩磨的缺陷分三大類，成因幾乎不重疊，所以第一步是看量測報告，不是看機台：
| 量出來不合格的是 | 往哪裡查 |
|---|---|
| 形狀：圓度、圓柱度 | 對中、預加工精度、越程量、油石長度 |
| 尺寸：尺寸精度低、尺寸不穩定 | 珩磨熱、珩磨速度、油石選擇、有沒有自動測量 |
| 表面：刮傷、震動噪聲 | 油石硬度與寬度、徑向間隙、珩磨液淨化、珩磨壓力 |
⚠ 還有一類要先排除：孔的位置精度（位置度、同軸度、垂直度）不在珩磨的守備範圍，那要回去看鑽孔或搪孔的定位。
2、圓度超差：兩類成因
第一類是工件與餘量：預加工圓度誤差大、加工餘量過小、孔的硬度或材質不均、珩磨溫度或壓力過大、冷卻液太少或供應不均使內表面冷熱不均。
對策的順序是：控制預加工圓度、控制加工餘量、提高坯料材質均勻性、降低珩磨壓力與溫度、均勻足量供液。餘量可以直接查這張表（單位 mm）：
| 工件材料 | 單件生產 | 成批大量生產 | 特殊情況 |
|---|---|---|---|
| 鑄鐵 | 0.06~0.15 | 0.02~0.06 | ≈0.4 |
| 未淬火鋼 | 0.06~0.15 | 0.02~0.06 | 1~2 |
| 淬火鋼 | 0.03~0.08 | 0.01~0.03 | ≈0.1 |
| 輕金屬 | 0.05~0.10 | 0.02~0.08 | ≈0.2 |
| 非鐵金屬 | 0.04~0.08 | 0.02~0.08 | — |
| 硬鉻 | 0.03~0.08 | 0.02~0.03 | — |
| 粉末冶金 | 0.10~0.20 | 0.05~0.08 | — |
第二類是連接與對中：主軸或導向套與工件孔對中誤差大、剛性連桿彎曲或擺差大、浮動連桿不靈活或太鬆、轉速高造成擺動慣性大。
這裡有一個可以直接量的門檻：主軸、導向套與工件孔的同軸度誤差應小於 0.02 mm。連桿有剛性、半浮動、浮動三種結構——剛性連接精度高，用於小孔與短孔；浮動連接多為球頭式、浮動範圍大，可以用螺母調間隙。

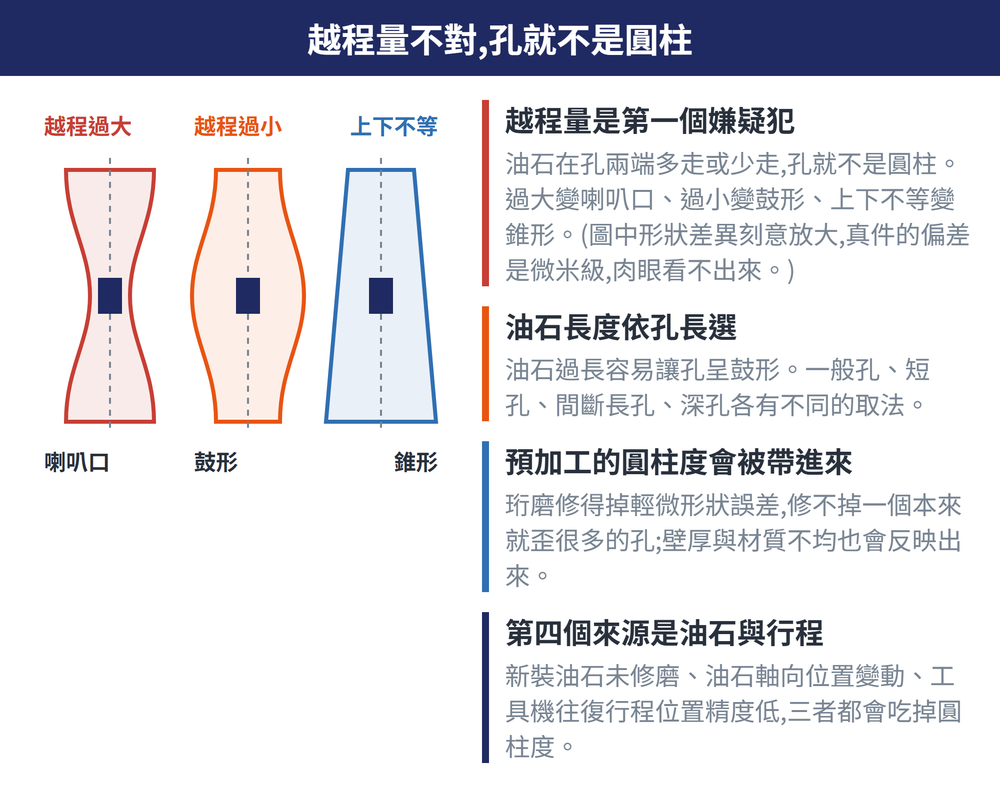

3、🔑 圓柱度超差：越程量是第一個嫌疑犯
油石在孔兩端的越程量決定孔會變成什麼形狀，而且對應關係很固定：
● 越程量過大 → 兩端被多切，孔呈喇叭口。
● 越程量過小 → 兩端切不夠，孔呈鼓形。
● 上下越程量不同 → 一端大、一端小，整體是錐形。
行程距離的算法是 L₀ = L + 2l₁ − l（L 為孔長、l₁ 為越程量、l 為油石長度）。短孔的越程量要取小值。
第二個要看的是油石長度，過長容易讓孔呈鼓形。依孔長選：
| 孔的型態 | 油石長度 l（L 為孔長） |
|---|---|
| 一般孔 | l = (1/3~3/4) L |
| 短孔（L/D<1） | l = (1~1.2) L |
| 等徑間斷長孔 | l ≥ 三個孔的跨距 |
| 深孔（L/D>5） | l = L/2 |
第三、第四個來源是預加工的圓柱度與油石本身：油石硬度不宜太軟，全長硬度差不宜超過半小級（約洛氏硬度 4 度）；新裝油石修整後的圓柱度要控制在陶瓷結合劑 ≤0.05 mm、鑽石油石 ≤0.01 mm，並消除珩磨頭竄動、確認工具機行程位置精度。
4、尺寸精度低：熱、速度、油石三個方向
① 珩磨熱過大是最常見的一個。餘量大、時間長、進給太快、壓力大、冷卻液不足或性能差，都會讓珩磨熱上去，冷卻後孔尺寸變小——量的時候是對的，放涼就不對了。對策是控制餘量與時間、適當降低進給速度、依工序與材料選壓力、充足供給黏度低的冷卻液。
油石的極限壓力可以當作上限參考（單位 ×10⁵ Pa）：
| 油石結合劑 | 極限壓力 |
|---|---|
| 陶瓷 | ≤25 |
| 樹脂 | 15~25 |
| 鑽石 | 30~50 |
| 立方氮化硼（CBN） | 20~35 |
② 珩磨速度不當：珩磨頭轉速高而往復速度低，珩磨熱就會大。圓周速度與往復速度合成之後構成交叉網紋，交叉角 θ 越大生產率越高、越小則表面品質較好——這是一個取捨，不是越大越好。
③ 油石磨料、粒度、硬度選錯：會造成堵塞與自銳性不好。油石接觸面大容易產生高珩磨熱與堵塞，一般應採較疏鬆的組織；要珩小粗糙度的孔常用中等組織。陶瓷結合劑性能穩定但性脆，各種材料的粗精珩都能用；樹脂結合劑有彈性、能抗震，多用於珩磨壓力較高與低粗糙度的場合。
5、尺寸不穩定：工件、油石與量測
尺寸不穩定有兩個方向。一是工件與油石——預加工品質低使餘量或粗糙度變化大、表面有冷作硬化層，或油石硬度不均使切削性能不穩定。對策是控制預加工品質、選用硬度與組織均勻的油石。
二是量測——沒有自動測量裝置而用定時珩磨法，孔徑不可能一致；或空氣測量噴嘴磨損使間隙增大、自動測量儀放大倍數低、氣壓不穩定。對策是配備自動測量裝置、更換不合格噴嘴、增大放大倍數並用數字顯示尺寸。
6、表面刮傷：幾乎都是切屑排不出去
| 成因 | 對策 |
|---|---|
| 油石太硬、組織不均，堵塞後積聚切屑刮傷表面 | 選質地較軟、組織疏鬆均勻、自銳性好的油石 |
| 珩磨頭在孔內空隙太小，切屑排不出 | 適當減小珩磨頭直徑，保證徑向間隙 |
| 油石太寬，切屑不易排除 | 減小油石寬度，讓切削液排洩通暢 |
| 珩磨壓力太大，油石被擠碎刮傷孔壁 | 選強度較高的油石，減小珩磨壓力 |
| 冷卻液未過濾好、壓力與流量小 | 磁性分離加紙帶過濾聯合淨化，含污量每公升不超過 0.2~0.3 克，並加大流量與壓力 |
| 珩磨頭退出時油石沒先縮回 | 更換油石座上彈力太弱的彈簧圈，提前撤除進給油壓，保證退出前油石已縮回 |
油石的斷面尺寸與數量可以直接查（單位 mm）：
| 珩磨孔徑 | 油石數量／條 | 普通油石 B×H | 鑽石油石 B×H |
|---|---|---|---|
| 5~10 | 1~2 | — | 1.5×2.2 |
| 10~13 | 2 | 2×1.5 | 2×1.5 |
| 13~16 | 3 | 3×2.5 | 3×2.5 |
| 16~24 | 3 | 4×3.0 | 3×3.0 |
| 24~37 | 4 | 6×4.0 | 4×4.0 |
| 37~46 | 3~4 | 9×6.0 | 4×4.0 |
| 46~75 | 4~6 | 9×8.0 | 5×6.0 |
選寬選窄有一組口訣：軟材料選寬、硬材料選窄；鋼件比鑄鐵窄；小孔盡可能寬，大孔的油石寬度一般小於 25 mm；鑽石或 CBN 油石的寬度一般是普通油石的 1/2~1/3。
7、震動、噪聲與油石碎裂
這三個症狀通常是同一組成因的不同表現：珩磨壓力過大、油石黏結不牢、珩磨頭系統剛性差、珩磨液溫度高。
對策也是一組：適當降低珩磨壓力、提高油石黏結品質、適當降低主軸轉速、調整連接桿與主軸間隙，並把珩磨液工作溫度保持在 25℃ 左右。
珩磨頭與珩磨液本身怎麼選，見〔珩磨頭怎麼選、珩磨液怎麼配：孔徑孔型決定頭，材料決定液〕；珩磨能做到什麼見〔珩磨能做到什麼、什麼時候該用〕。震動的通用查法見〔震動與顫振完整導讀:先分強迫與自激,再從剛性、幾何往下查〕。
8、常見問題 FAQ
Q：孔珩出來是喇叭口，要調什麼？
先看越程量。越程量過大會讓兩端被多切而成喇叭口，過小則相反成鼓形，上下不等會變成錐形。調完越程再看油石長度是否過長，以及預加工的圓柱度。
Q：量的時候尺寸對，放涼就小了？
那是珩磨熱過大的典型症狀。餘量大、時間長、進給太快、壓力大、冷卻液不足都會造成。先控制餘量與時間、降低進給速度，並確認冷卻液黏度低且供應充足。
Q：孔壁有刮痕，是油石的問題嗎？
油石只是其中一個方向。刮傷幾乎都指向切屑排不出去：油石太硬太寬、珩磨頭徑向間隙太小、珩磨液沒過濾乾淨，都會造成。還有一個常被忽略的——珩磨頭退出時油石沒先縮回。
Q：珩磨速度的交叉角越大越好嗎？
不是，那是取捨。交叉角越大生產率越高，越小則表面品質較好。實際值要依材料、硬度與工序（粗珩、精珩、光珩）決定，並以實際試件驗證。
本文的餘量、壓力與尺寸為典型選用範圍，實際值受材料、孔徑、機台與油石條件影響；請以實際試件驗證後再固定參數。
