鑽頭磨了還是不耐用:三尖七刃改磨與四種延壽修磨
同樣一支高速鋼鑽頭,不換材質、不換塗層,光靠改刃型就能把壽命拉上去。這篇談兩件事:把標準麻花鑽改磨成三尖七刃的做法與順序,以及四種驗證過有效的延壽修磨手法。
一、標準麻花鑽的三個先天問題
要延壽,先知道卡在哪。來源把普通麻花鑽的缺陷拆成尖、刃、角三項:
| 部位 | 問題 |
|---|---|
| 尖 | 鑽心到外緣的高度差大,鑽孔時容易偏斜、中心不穩 |
| 刃 | 兩條外刃的徑向分力讓鑽頭晃動;橫刃又鈍又長,軸向阻力陡增 |
| 角 | 出廠鑽尖角 118°±2°,鑽碳鋼時軸向前角偏小、切屑寬薄易堵螺旋槽,切削液進不去,進給提不上去 |
磨耗型態判讀見〈鑽頭磨耗因素解析〉;切削熱、進給與冷卻這一層見〈影響鑽頭壽命的關鍵因素〉。

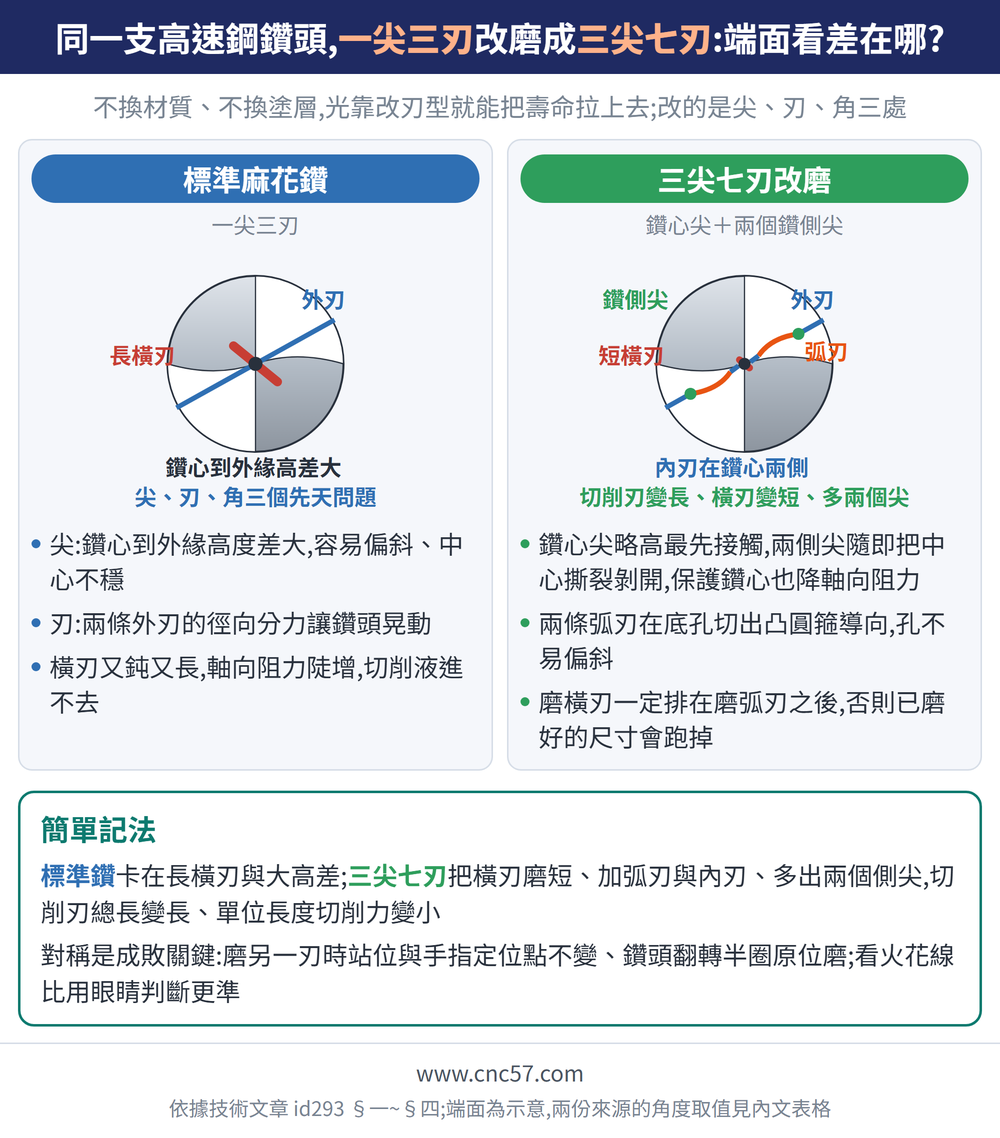

二、三尖七刃改了什麼
三尖七刃刃型(大陸資料稱「群鑽」)是由標準麻花鑽改磨出的高效刃型,不必換材質。相對原本的一尖三刃:
| 項目 | 標準麻花鑽 → 改磨後 | 為什麼有用 |
|---|---|---|
| 尖 | 1 個 → 3 個(鑽心尖＋兩個鑽側尖) | 鑽心尖略高、最先接觸工件,兩側尖隨即把中心金屬撕裂剝開——保護鑽心也降軸向阻力 |
| 刃 | 3 條 → 7 條(外刃、弧刃、內刃各兩條＋短橫刃) | 切削刃總長變長、單位長度切削力變小;兩條弧刃在底孔切出「凸圓箍」導向,孔不易偏斜 |
| 角 | 8 個 → 11 個 | 統計:尖、刃、角的總數比為 21:8。長橫刃磨成短橫刃,一側外刃可加磨分屑槽 |
三、六個步驟怎麼磨
| 步驟 | 磨到什麼程度 |
|---|---|
| 1 磨尖高 | 前提是鑽尖角已在 118°±2°;鑽尖先磨到約全高的一半,減少後面幾步的磨量 |
| 2 磨後背 | 兩個主後面對稱均勻、寬度約磨掉一半;排屑空間變大,切削液更快進到刃口 |
| 3 磨外刃 | 鑽尖角 140°~150°,外刃長度保留原長的 1/2~2/3 以上,兩後角約 10°~15° |
| 4 磨弧刃 | 弧刃長約外刃全長一半,弧刃後角約 15°,橫刃斜角約 50°,內鑽尖角約 100°~120°,鑽尖高 0.5~0.8mm |
| 5 磨內刃 | 內刃寬磨到弧刃全長一半,內刃前角約 −10°~15°、內刃斜角 15°~20°,橫刃長 0.05~0.08mm |
| 6 磨分屑槽 | 選配。φ13mm 以下通常不磨;需要時用樹脂薄片砂輪在一側外刃磨一條,平衡徑向力並把寬切屑分成窄條 |
三個要領:①磨對稱的另一刃時,站位與手指定位點不變,鑽頭翻轉 180° 在原位置磨 ②看火花線比用眼睛判斷對稱更準也更快 ③新砂輪要先用鑽石修整筆對外圓與側面的 90° 交線做微量修整,否則弧刃、內刃處會「清根」應力集中而崩刃。來源實測:φ12mm 麻花鑽磨成不鏽鋼用的刃型約 1.5 分鐘,效率提高 1 倍以上。
四、兩份來源的參數不一樣,照哪一套?
同一種刃型,兩份來源的步驟拆法與角度並不一致。兩說並列、不代為調和,實務上以自己試磨的結果為準。
| 項目 | 來源 A(上一節) | 來源 B |
|---|---|---|
| 步驟拆法 | 六步:尖高／後背／外刃／弧刃／內刃／分屑槽 | 四步:外直刃／月牙槽／橫刃與內直刃／分屑槽 |
| 外刃鑽尖角 | 140°~150° | 125°(一般鋼料)／135°~140°(深孔、不鏽鋼) |
| 內刃鑽尖角 | 約 100°~120° | 135° |
| 橫刃斜角 | 約 50° | 65°(鋼)／60°(硬材料) |
| 圓弧刃後角 | 約 15° | 12°~18° |
🔴 順序有一條不能換:磨橫刃一定要排在磨月牙槽(弧刃)之後。磨月牙槽會改變橫刃與內直刃的尺寸,順序顛倒會把已磨好的尺寸弄跑掉。其餘位置、鑽尾朝上或朝下、角度取值,都可依砂輪狀況、習慣與材料調整。
五、延壽修磨的三個做法
| 手法 | 怎麼做 | 參考效果 |
|---|---|---|
| 修磨橫刃 (大直徑) | 橫刃寬修到直徑的 0.02 倍(φ70 即 1.4mm);兩側橫刃改磨成內刃,前角由 −60° 提高到約 30° | 橫刃承擔的軸向力由 57% 降到 15% |
| 多尖多刃 (大直徑) | 主切削刃改磨成五尖九刃。φ70 例:三個鑽尖角 125°／130°／135°,雙尖高各 1.5mm,R4mm,外刃長 12mm,橫刃斜角 65°、內刃斜角 25°,各刃後角 12°~16° | 軸向力降低 50% 以上、轉矩減少 10%~30%、壽命提高 2~3 倍 |
| 無橫刃 | 在砂輪外緣把鑽頭轉一個斜角,對著橫刃磨出溝槽,整條橫刃磨掉,成為六尖八刃 | 拆掉軸向力的主要來源;此案例定位在批量鑄鐵件,須另設計專用鑽模 |
六、第四個做法:非對稱修磨
一般修磨都追求兩刃對稱,非對稱修磨反其道而行:在對稱修磨的基礎上只對其中一刃補磨。Ⅰ 型把靠橫刃一側的部分後隙面再磨掉一些,橫刃偏移、鑽尖角加大約 5°;Ⅱ 型磨出高 0.15mm 的臺階,鑽尖角不變。
單一實例(φ20.75mm 高速鋼麻花鑽,乳化液冷卻,鑽高錳鋼):壽命由對稱修磨的 7.8 分鐘提高到 Ⅰ 型 18.4 分鐘、Ⅱ 型 28.6 分鐘。Ⅱ 型轉矩與軸向力一起降約 25%——因為它沒加大鑽尖角,前角與橫刃長度不變。
怎麼選:只用在難加工材料。機台、刀具、夾具、工件這一整套剛性不佳時用 Ⅱ 型;Ⅰ 型較適合鎢鋼鑽頭加工較硬材料。副作用是孔徑略為擴大(要確認仍在公差內),換來的是避開對稱修磨常見的徑向震動與卡鑽。⚠ 該實驗的軸向力欄位數值與量級不合,本文只引用壽命與方向性結論。
七、最後一道:刃口鈍化研磨
徒手在砂輪機上磨完的鑽頭,切削刃通常粗糙不平——放大鏡看得到刃口呈鋸齒狀,直接吃掉壽命,鎢鋼鑽頭尤其容易崩刃。做法:φ15mm 以上手工修磨後,用 F180 氧化鋁磨石(鎢鋼改用碳化矽磨石)研磨兩條主切削刃的後面,把各幾何形狀的交線研成 R0.2mm 以下的圓弧。來源稱可提高壽命 2 倍以上。
鎢鋼鑽頭走機器修磨的角度與鈍化見〈鎢鋼鑽頭修磨要點〉;基準的三個角度與磨完怎麼驗見〈鑽頭修磨怎麼磨〉;高速鋼牌號怎麼看見〈HSS 牌號解碼〉。
八、常見問題 FAQ
Q:三尖七刃刃型和一般修磨,差在哪裡最有感?
最有感的是孔不歪、進給敢加。兩條對稱弧刃在底孔切出凸圓箍當導向,中心穩、直線性好;切削刃總長變長使單位長度切削力下降,橫刃變短則降軸向阻力。
Q:磨的順序可以自己調嗎?
大部分可以,只有一條不行:磨橫刃一定要排在磨月牙槽(弧刃)之後。磨月牙槽會改變橫刃與內直刃的尺寸,顛倒就會把已磨好的尺寸弄跑掉。
Q:兩刃磨成不對稱,不是磨壞了嗎?
一般情況確實要對稱。非對稱修磨是刻意為之的進階手法,只用在難加工材料,而且孔徑會略為擴大——要確認仍在公差內。剛性不佳的場合選 Ⅱ 型,它不加大鑽尖角。
Q:小鑽頭也要做刃口鈍化研磨嗎?
來源把這道工序訂在 φ15mm 以上。用 F180 氧化鋁磨石(鎢鋼改碳化矽)研磨兩條主切削刃的後面,把交線研成 R0.2mm 以下的圓弧,可提高壽命 2 倍以上。
