精搪與刀具懸伸:單刃精搪、刀夾參數與五原則
精搪負責把孔收到最終公差與表面品質,單刃精搪刀是首選、可微米級調整。成敗多半不在刀本身,而在刀夾參數(主偏角、頂角、刀尖半徑)的取捨與刀具懸伸剛性。以下用表格帶過刀具類型、刀夾取捨與懸伸五原則。
一、精搪刀具五種類型
依孔徑、懸伸與批量,常見五種選擇;其中單刃精搪刀是主力,能微米級預調切削刃、扛下最嚴公差。
| 刀具類型 | 適用場合 |
|---|---|
| 單刃精搪刀 | 精搪首選,可微米級調整切削直徑 |
| 輕質精搪刀 | 減主軸負荷,不增重就能穩定搪大直徑 |
| 帶精搪桿的精搪頭 | 小直徑搪孔 |
| SilentTools 減震刀具 | 懸伸超過接口直徑 4 倍時首選 |
| 多刃鉸刀 | 高進給率的大批量精加工 |
二、刀夾三個取捨
原廠一般以帶 7° 後角的正前角刀片為基本形狀,再依三個角度取捨。方向一致:搪孔對徑向力與偏斜敏感,凡會加大徑向力者都要更謹慎。
| 參數 | 取捨方向 |
|---|---|
| 主偏角(切入角) | 較大→軸向力(利搪孔加工);較小→徑向力(易振) |
| 刀片頂角 | 大→強度高但需更多功率、易振;盡量減小以增穩定 |
| 刀尖半徑 | 大→偏斜與震動加劇;小(配輕快槽型、薄塗層)→低切削力 |
三、單刃精搪與反向補償
單刃精搪受切削力會產生徑向偏斜(切深、懸伸越大越明顯),使孔徑偏小。實務用反向補償:
範例:目標 Ø25mm H7
刀具切削直徑設為 Ø25.021mm(大 0.021mm),預留偏斜量;最終調整後再試切一次確認。
公差如何逐段傳遞見孔的精度怎麼提升。

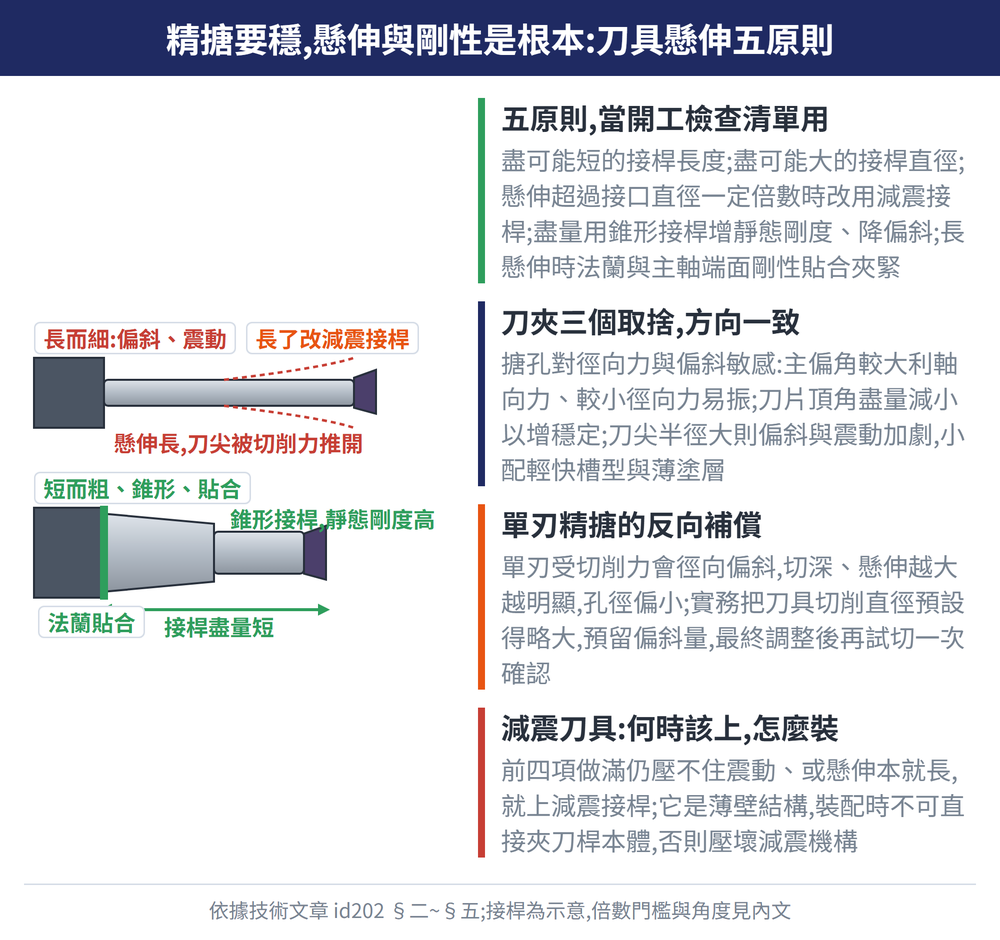

四、刀具懸伸五原則
精搪要穩,懸伸與剛性是根本。原廠濃縮成五條,當開工檢查清單用:
| # | 原則 |
|---|---|
| 1 | 盡可能短的接桿長度 |
| 2 | 盡可能大的接桿直徑 |
| 3 | 超過接口直徑 4 倍時改用減震接桿 |
| 4 | 盡量用錐形接桿,增靜態剛度、降偏斜 |
| 5 | 長懸伸時法蘭與主軸端面剛性貼合夾緊 |
五、減震刀具:何時該上
前四項做滿仍壓不住震動、或懸伸本就長,就用減震刀具——判準是懸伸超過接口直徑 4 倍。注意減震接桿是薄壁結構,裝配時不可直接夾刀桿本體,否則壓壞減震機構、失效。刀桿與搪頭選型見內徑搪孔刀桿型號解析。
「7° 後角正前角」與「懸伸 4 倍改減震」為原廠(Sandvik)技術手冊建議值,非本站量測;實際以各品牌原廠型錄與試切為準。
最後更新:2026-07-26
六、常見問題 FAQ
Q：精搪為什麼首選單刃精搪刀?
因為它能微米級預調切削刃,扛得住最嚴公差;同一支刀可涵蓋一段孔徑範圍,量完孔徑還能直接微調補償偏斜,適合公差特別緊或少量多樣。
Q：精搪刀尖半徑越大越好嗎?
不是。大刀尖半徑會讓搪桿偏斜更厲害、更易震動;小刀尖半徑搭配輕快槽型與薄塗層,才能保持低切削力。要依切深與進給選。
Q：刀具懸伸有哪些原則?
五條:最短接桿長度、最大接桿直徑、超過接口直徑 4 倍改用減震接桿、盡量用錐形接桿增剛度、長懸伸讓法蘭與主軸端面剛性貼合夾緊。
Q：裝減震搪桿要注意什麼?
不可直接夾刀桿本體;減震靠薄壁吸振,夾本體會壓壞機構而失效。使用時機是懸伸超過接口直徑 4 倍。
