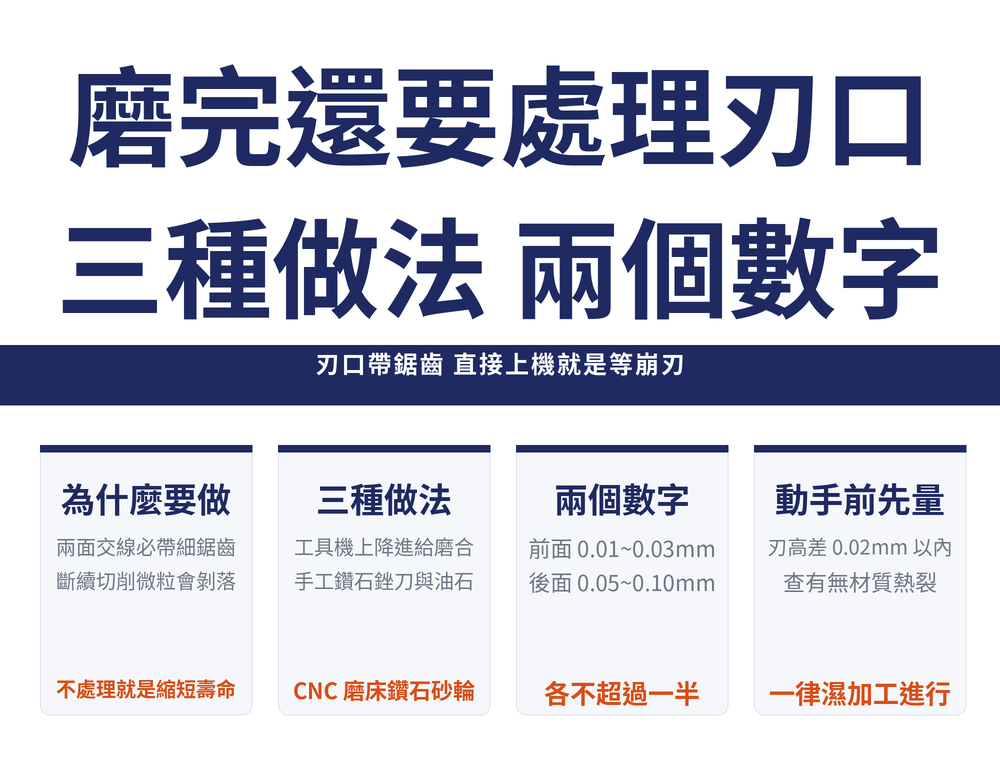

車刀磨完還要處理刃口:倒稜寬度怎麼抓、用什麼磨、怎麼檢查
刀磨好了不等於可以上機。刃口一定帶細小鋸齒,不先處理就容易崩。這篇寫使用端自己做的刃口處理:前面與後面各該留多寬的倒稜、用哪一種鑽石耗材、幾號目數,以及動手前必須先量的兩件事。

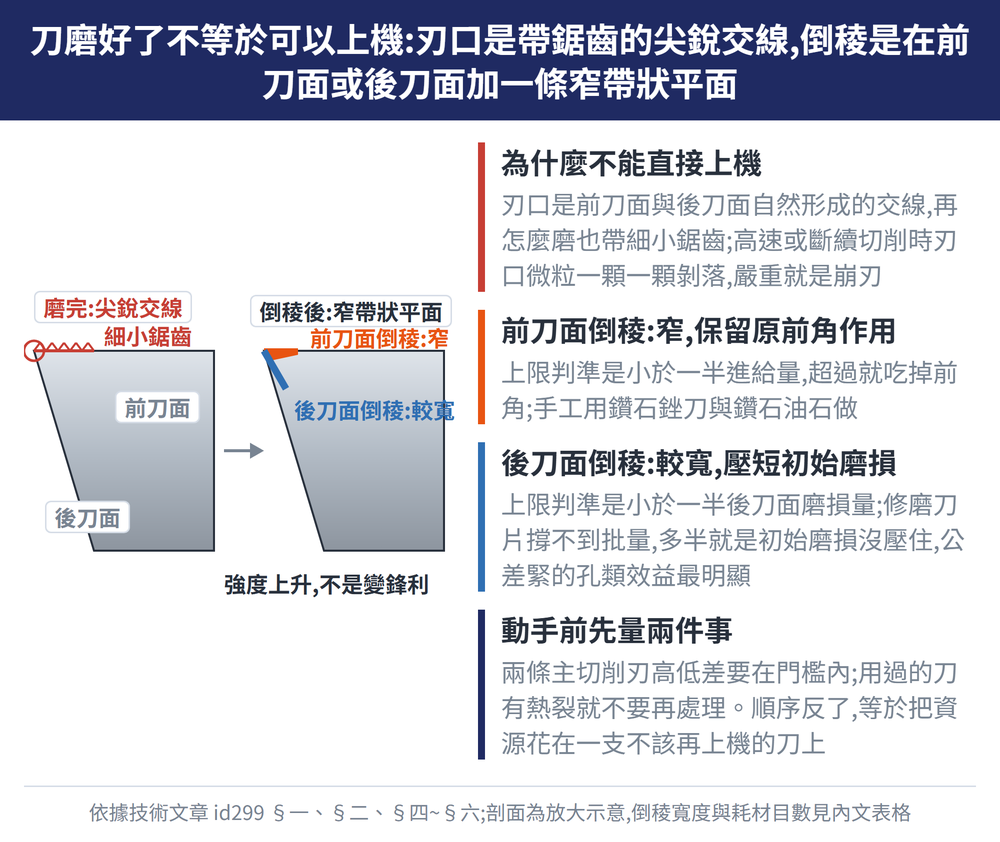

一、磨完的刃口為什麼不能直接上機
主切削刃是前刀面與後刀面自然形成的交線,再怎麼磨也不可能完全光滑,鎢鋼刀具的刃口總帶著細小鋸齒。高速或斷續切削時,主切削力會讓刃口微粒一顆一顆剝落,嚴重就是崩刃。刃口處理要提高的是刃口強度,不是鋒利度。
大部分刀具的刃口在供應商端已經處理好,真正需要使用端自己動手的,是修磨過的刀具——車刀、鑽頭、鉸刀重磨之後都算。怎麼把角度磨出來見〈車刀怎麼磨〉與〈螺紋車刀怎麼磨〉,本篇接的是磨完之後那一道。
二、倒稜處理帶來的五件事
| 效果 | 怎麼來的 |
|---|---|
| 刃口強度上升 | 窄帶狀平面取代脆弱的尖銳交線 |
| 初始磨損階段縮短 | 提早進入正常磨損期,加工尺寸較穩 |
| 低頻震動減少 | 接觸面積與後刀面阻尼作用增加 |
| 表面粗糙度變好 | 對已加工面有擠壓、光整作用 |
| 積屑瘤變少 | 刃口越光滑越不容易黏 |
三、一個實例:修磨刀片為什麼撐不到 200 件
加工孔類時,刀具磨損分三個階段,而初始磨損會讓修磨刀片的後刀面磨損量 VB 快速上升,孔徑跟著跑。同一個工序,新刀片做 1000 件沒問題,修磨過的刀片做到 100~200 件,尺寸就已經到下極限。
對策是修磨後先在後刀面做倒稜,把初始磨損那一段壓短。公差抓得緊的孔類加工,這一道的效益最明顯。磨損型態本身見〈刀具磨損分析大全〉;值不值得重磨見〈刀具重磨與再塗層值不值得〉。
四、用什麼做:三種方式與耗材
刀具製造廠的手法很多(震動強化、噴砂、翻滾、毛刷、PVD 處理等),處理後的刃口狀態分四種:鋒利、倒圓、倒稜、複合刃修磨。現場沒有那些專用設備,使用端一般就是做倒稜——在前刀面或後刀面上加工出一條窄帶狀平面。
| 方式 | 怎麼做 | 耗材 |
|---|---|---|
| 工具機上磨合 | 用倍率開關降低進給,先輕切幾分鐘再轉正常切削 | 不需耗材 |
| 手工 | 對前刀面做倒稜或倒圓 | 鑽石銼刀 140 目、鑽石油石 400~800 目 |
| CNC 磨床 | 對後刀面倒稜修磨 | 鑽石砂輪 250~400 目 |
刃口處理一般在濕加工狀態下進行。表面粗糙度的原則是越小越好,實際做法是用非常細的油石,把負倒稜修到要求的寬度並保持均勻。
照實說明缺口:來源資料在「工具機上磨合」這一項給的每齒進給與磨合時間,原文在跨頁處被壓縮、範圍符號無法確認,本篇不引用該組數字,只保留「先降進給輕切、再轉正常切削」的做法。
五、磨多少:兩個數字
| 位置 | 倒稜寬度 | 上限判準 | 目的 |
|---|---|---|---|
| 前刀面 | 0.01~0.03mm | 小於 1/2 進給量 | 保留原前角作用,同時提高刃口強度 |
| 後刀面 | 0.05~0.10mm | 小於 1/2 VB 量 | 壓短初始磨損,適合公差小的孔類 |
兩個上限判準比絕對值更重要:同一支刀在不同進給、不同磨鈍標準下,該留的寬度不一樣。實際切削條件依材料與機台計算,見〈車削切削條件完整指南〉。
六、動手前先量兩件事
| 檢查項 | 標準 |
|---|---|
| 刃高差 | 兩條主切削刃(如鑽頭)高低差在 0.02mm 以內 |
| 刃口缺陷 | 用過的刀具可能出現材質熱裂,有裂就不要再處理 |
順序反了,等於把資源花在一支本來就不該再上機的刀上。
七、和〈刃口修磨解析〉怎麼分工
兩篇講的是同一件事的兩層。〈車削刀具刃口修磨解析〉是設計參數層:倒圓與倒角怎麼選、修磨量與切削力和壽命的關係。本篇是現場實作層:自己修磨完之後,用什麼工具、留多寬、怎麼檢查。選型看那一篇,動手看這一篇。
八、常見問題 FAQ
Q:刃口處理不是把刀磨鈍嗎?
是刻意用一條極窄的帶狀平面換強度。寬度控制在進給量的一半以內時,原本的前角作用還在,但刃口不再是脆弱的尖銳交線。
Q:每一支重磨的刀都要做嗎?
高速切削、斷續切削,以及公差抓得緊的孔類加工最需要。反過來,低速輕切、粗加工的場合效益有限,可以先不做。
Q:前刀面和後刀面該做哪一面?
怕崩刃、想保留前角作用做前刀面;想壓短初始磨損、穩住孔徑尺寸做後刀面。兩面的寬度標準不同,不要互相套用。
Q:手工做得出 0.01mm 的倒稜嗎?
靠的是耗材而不是手感:用 400~800 目的鑽石油石,量少次多、保持濕態,重點是全刃均勻,而不是一次到位。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
發布日期:2026-08-17｜最後更新:2026-08-17
