車刀怎麼磨:高速鋼六步、鎢鋼七步與焊接式的實際順序
車刀自己磨,順序錯了就白磨。這篇把高速鋼車刀的六個步驟、鎢鋼車刀的七個步驟、兩條路線差在哪,以及焊接式外圓車刀分四台砂輪機走的實際順序,整理成照著做的流程。
一、先分兩件事:磨哪一種刀、用哪一種設備
單件、小批次一般在現場砂輪機上手工修磨,簡便但品質不易保證;大批次則交專用修磨工具機集中磨,角度才準。設備常見車刀磨床、工具磨床與電解磨床,常用的是普通砂輪與鑽石砂輪;磨料怎麼選見〈磨料怎麼選〉。
接著看材質分流:牌號怎麼讀見〈HSS 牌號解碼〉與〈鎢鋼解碼〉;值不值得自己磨,見〈刀具重磨與再塗層值不值得〉。
二、站到砂輪機前:四個姿勢先做對
| 動作 | 為什麼 |
|---|---|
| 站在砂輪機側面 | 砂輪碎裂時碎片往正面飛 |
| 兩手握刀距離放開,兩肘夾緊腰部 | 減小修磨時的抖動 |
| 刀放砂輪水平中心,刀尖上翹 3°~8° | 接觸後左右水平移動即可 |
| 離開砂輪時刀尖向上抬起 | 避免磨好的刃在退出時被碰傷 |
| 不能用力過大 | 防打滑傷手 |
三、高速鋼車刀:六個步驟
全程用氧化鋁砂輪,粒度號 24~36。角度名稱見〈車削刀具前後角完整解析〉與〈車削刀具餘偏角解析〉。
| 步驟 | 磨出什麼 | 要點 |
|---|---|---|
| ①主後刀面 | 主偏角、主後角 | 刀桿向左偏斜成主偏角;刀頭抬起使刀桿底線與水平面夾角＝主後角,自下而上接觸砂輪 |
| ②餘後刀面 | 餘偏角、餘後角 | 同①,只是刀桿改向右偏斜 |
| ③前刀面 | 前角、刃傾角 | 刀桿尾部下傾使主切削刃與底面平行(刃傾角 0°),再沿主切削刃下傾成前角 |
| ④過渡刃 | 刀尖圓弧 | 過渡刃處的後角要與車刀後角一致 |
| ⑤精磨 | 修正形狀與角度 | 換較細硬的砂輪修各面 |
| ⑥研磨 | 去毛邊、提高耐用度 | 用平整氧化鋁油石輕研後刀面與過渡刃 |
刃傾角正負怎麼看:刀尖落在主切削刃最高點為負,落在最低點為正。改的是刀桿尾部下傾的量,不必另外磨一個面。(刃傾角 λs 是 ISO 術語;台灣傳統車刀圖面以「後斜角／邊斜角」合起來表示同一組幾何,不是同一個角的別名。)
四、鎢鋼車刀:七個步驟
以車削鋼料、主偏角 90° 的車刀為例。與高速鋼最大的差別是砂輪要分階段換。
| 步驟 | 研磨工具 | 要點與角度 |
|---|---|---|
| 1 粗磨刀體 | 氧化鋁 24~36 | 磨去焊渣、磨平底平面;車刀翹起比後角大 2°~3°,粗磨出後隙角 |
| 2 粗磨主後面 | 碳化矽 36#~60# | 刀桿與砂輪軸線平行,底平面傾斜比主後角大 2°~3°;得主偏角 90°、主後角 4° |
| 3 粗磨餘後面 | 同上 | 刀桿尾端向右轉餘偏角 8°,磨到刀尖處;得餘後角 4° |
| 4 粗磨前刀面 | 砂輪端面 | 磨出前角 12°~15° |
| 5 磨斷屑槽 | 依槽形修整砂輪 | 槽形與反屑角見刀型專篇 |
| 6 精磨主、餘後面 | 綠色碳化矽杯形 180/220 | 先修整砂輪保迴轉平穩;刀底靠角度托架,刃輕靠端面左右緩移 |
| 7 磨負倒稜 | 細磨石 | 寬度與磨法見刀型專篇 |

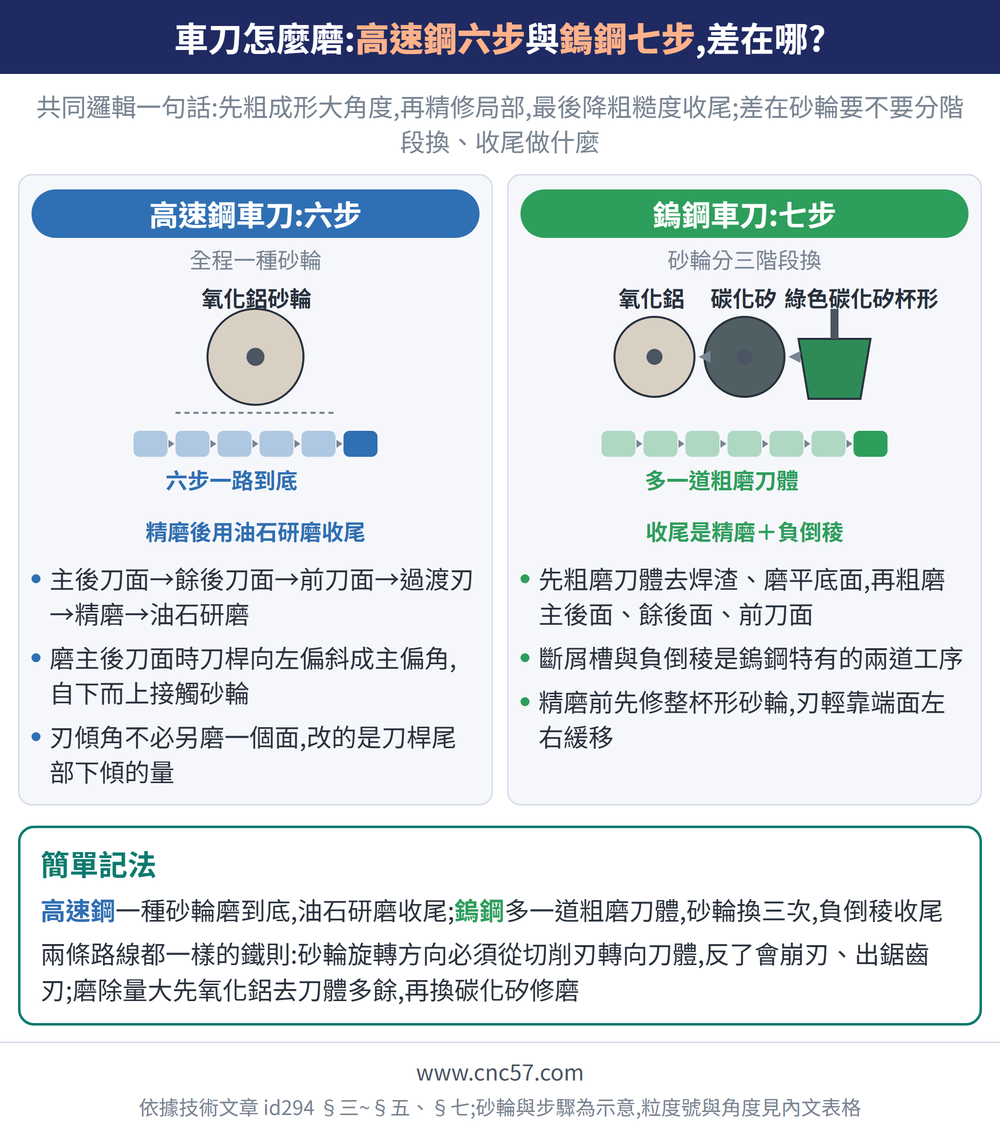

五、兩條路線差在哪
| 對比項 | 高速鋼 | 鎢鋼 |
|---|---|---|
| 步驟數 | 6 步 | 7 步(多一道粗磨刀體) |
| 砂輪 | 全程氧化鋁 | 氧化鋁→碳化矽→綠色碳化矽杯形 |
| 收尾 | 精磨＋油石研磨 | 精磨＋負倒稜,無獨立研磨步驟 |
| 特有工序 | 無 | 斷屑槽、負倒稜 |
共同邏輯一句話:先粗成形大角度,再精修局部,最後降粗糙度收尾。磨完還能怎麼變刀型,見〈車刀還能再磨什麼〉。
六、焊接式外圓車刀:分四台砂輪機走
| 機台 | 做什麼 |
|---|---|
| G1 高速鋼粗磨 | 先磨刀桿側切削部分,成刀片切削幾何角 2°~3°,為下一步省時間 |
| Y1 粗磨＋Y2 半精磨 | 磨出刀片本身的幾何角度 |
| Y3 | 再走一次刀片幾何角度 |
| Y3 或徒手 | 過渡刃、刀尖圓弧 R 與負倒稜,或用碳化矽細磨石徒手研磨 |
照實說明缺口:來源資料這一節只給了第一步的 2°~3°,後面各步只寫「磨出幾何角度」沒給度數,也沒有列修磨後的檢查步驟。本篇不代為補寫;角度標準請回〈車削刀具前後角完整解析〉。
七、最容易出事的是溫度
| 項目 | 做法 |
|---|---|
| 砂輪狀態 | 不得有震動與軸向竄動;及時修整保持磨粒鋒利 |
| 旋轉方向 | 必須從切削刃轉向刀體,反了會崩刃、出鋸齒刃 |
| 磨除量大 | 先氧化鋁砂輪去刀體多餘,再換碳化矽修磨 |
| 控溫防裂紋 | 單次深度不過大;研磨液足就濕磨、量少反而乾磨;成批交替輪換,刀體低於 60℃ |
還有兩條路:研磨在砂輪之後再走一道,研磨盤方向與砂輪相反;電解研磨用於鎢鋼可避開裂紋。刃口該不該再倒圓見〈車削刀具刃口修磨解析〉;磨損到什麼程度該送修見〈刀具磨損分析大全〉。
八、常見問題 FAQ
Q:高速鋼車刀可以用磨鎢鋼的砂輪磨嗎?
不建議。高速鋼全程用氧化鋁砂輪,鎢鋼才換碳化矽系列。磨料選錯不只效率差,還容易把刃口磨出裂紋。
Q:為什麼鎢鋼車刀要先粗磨刀體?
刀體上留有焊渣、底平面也不一定平。先用氧化鋁砂輪磨掉並做出後隙角,後面換碳化矽時只需修切削部分。
Q:砂輪要往哪個方向轉才對?
砂輪修磨時從切削刃轉向刀體,反了會崩刃。但改用研磨盤研磨時方向相反,是從刀體向切削刃,兩者別混。
Q:該澆研磨液還是乾磨?
看量。能充足冷卻時濕磨較好;只能少量供給反而乾磨為佳,斷續冷卻造成的急冷急熱更容易產生研磨裂紋。
本篇屬〈刀具修磨完整導讀:先決定磨不磨,再依刀種查怎麼磨、用什麼磨、怎麼驗〉這條線,整條線該從哪讀到哪見該篇。
發布日期:2026-08-17｜最後更新:2026-08-17
